準備工具

• 十字螺絲起子 *1(尺寸1.5 或者 2.0 都可以，看自己用哪個順手)
• 翹棒*1
• 鑷子*1

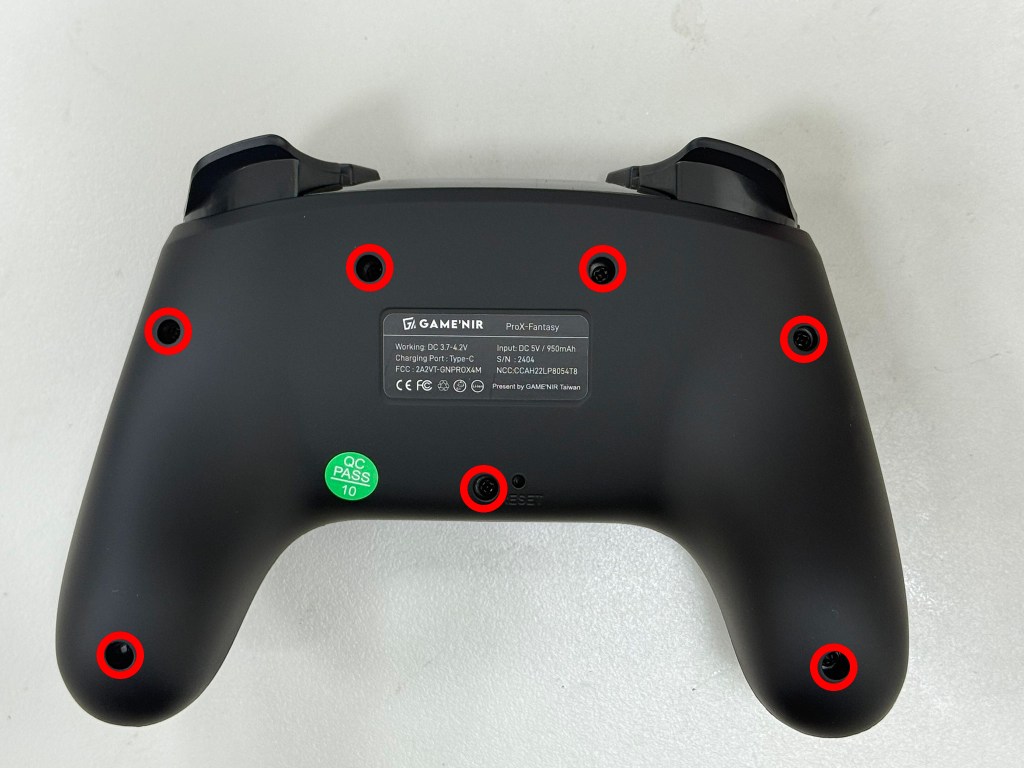

1.先將背部的7顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

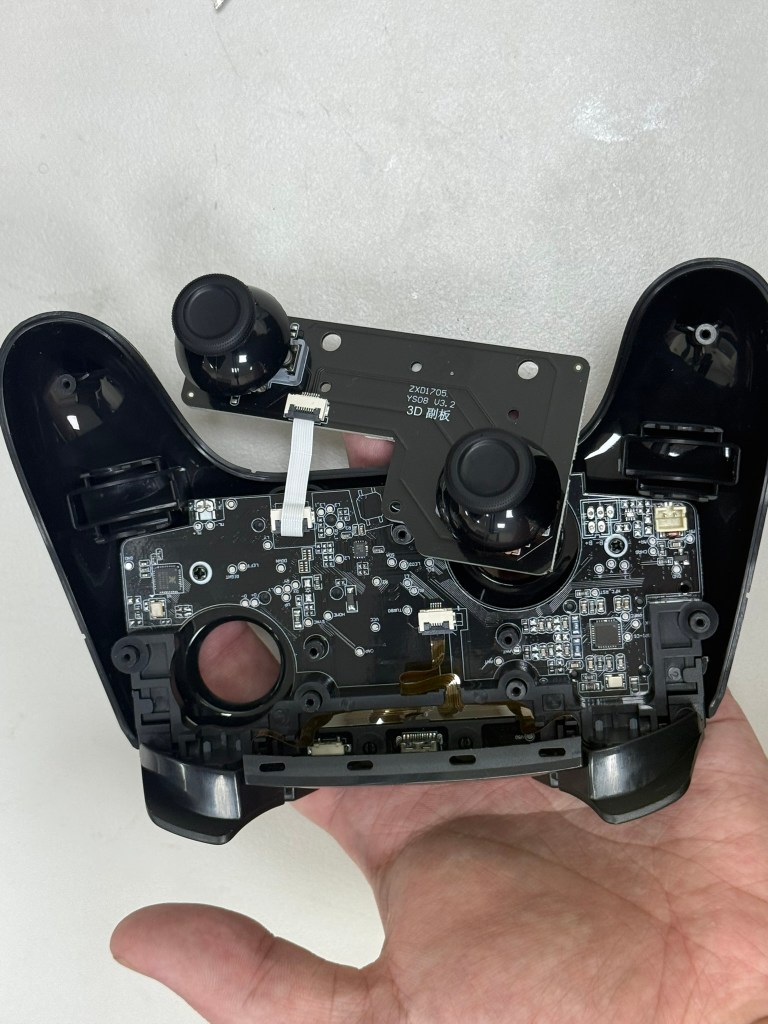

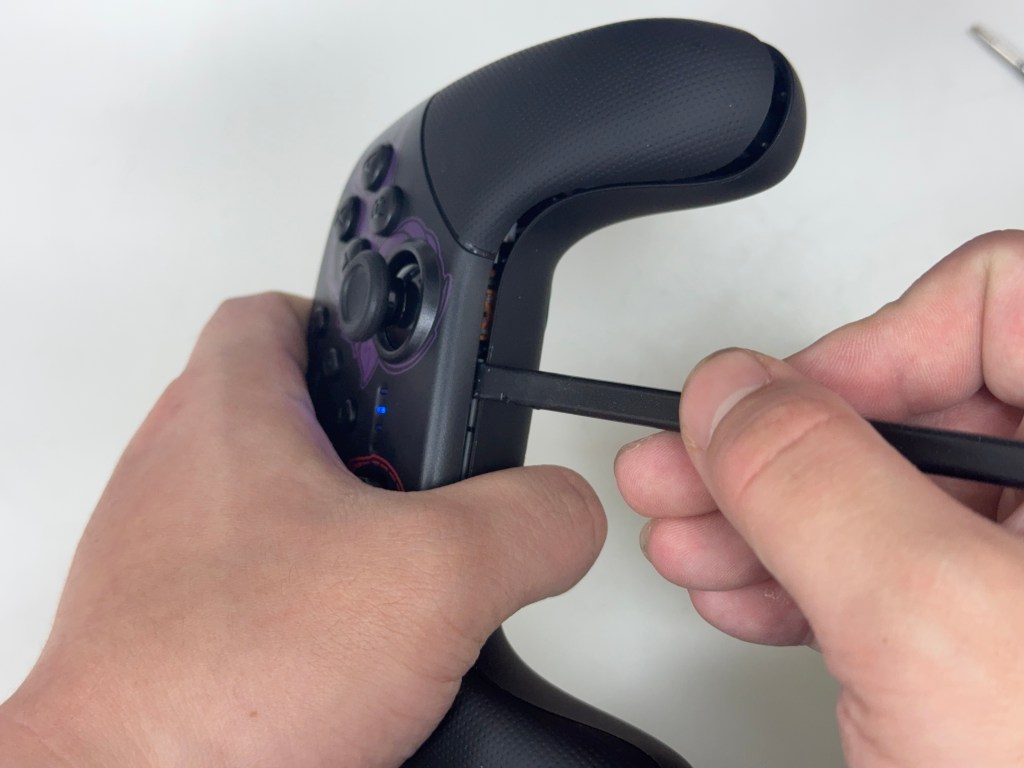

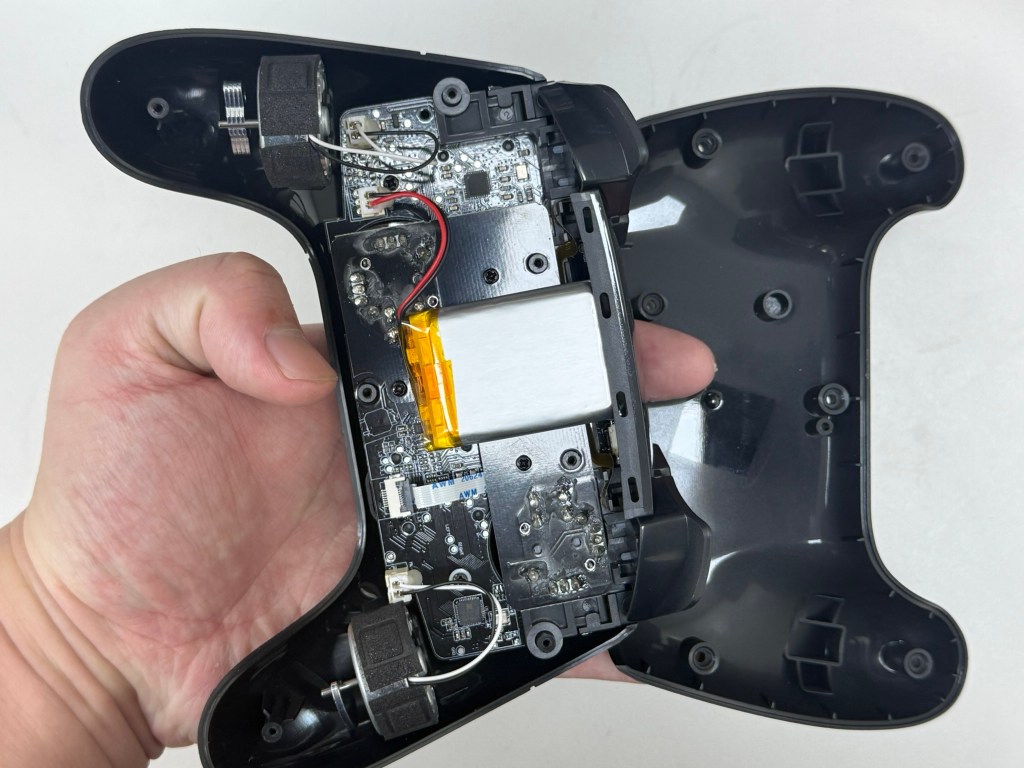

2.用翹棒插入 上下蓋的縫隙，就可以直接將上下蓋 打開來

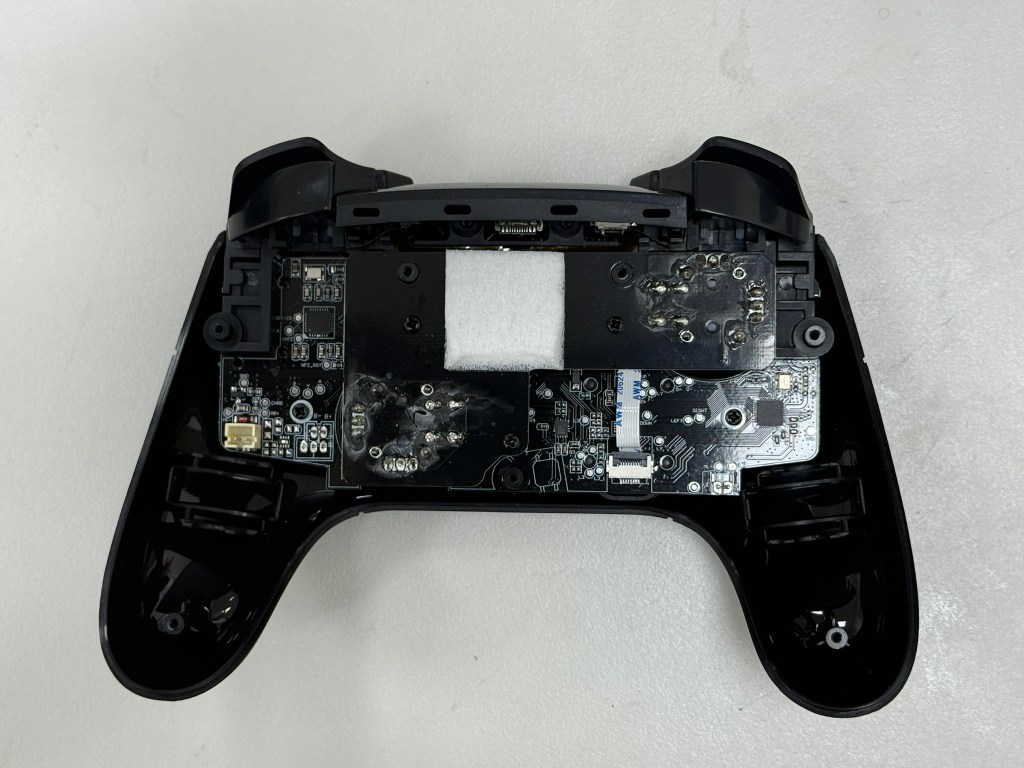

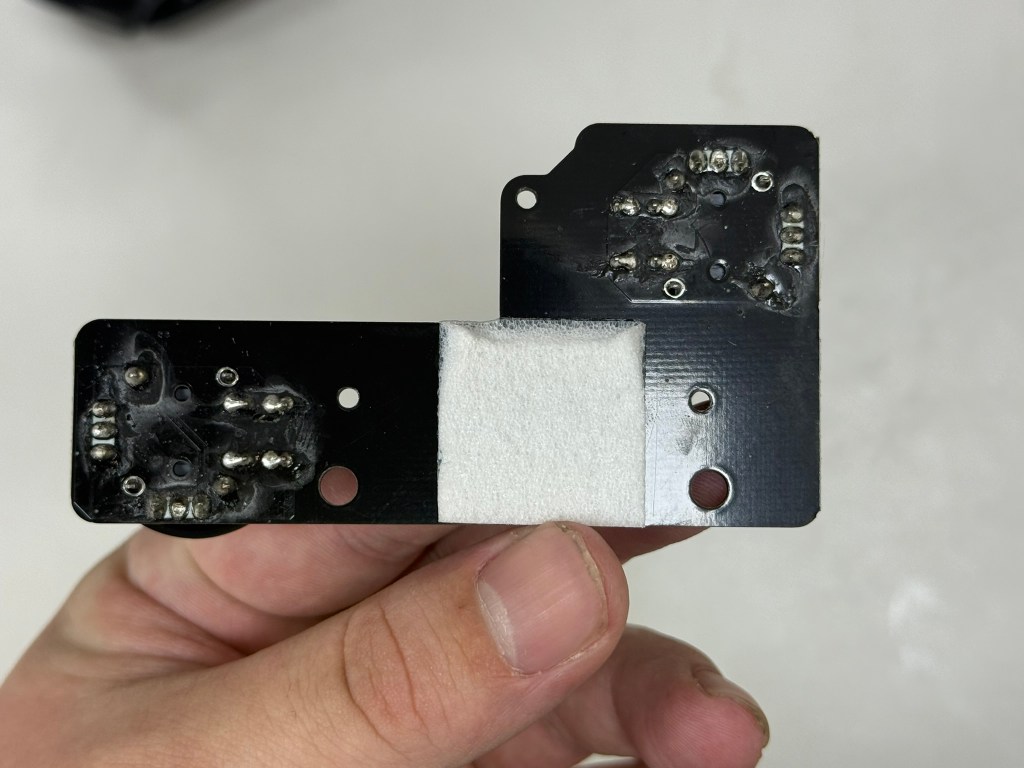

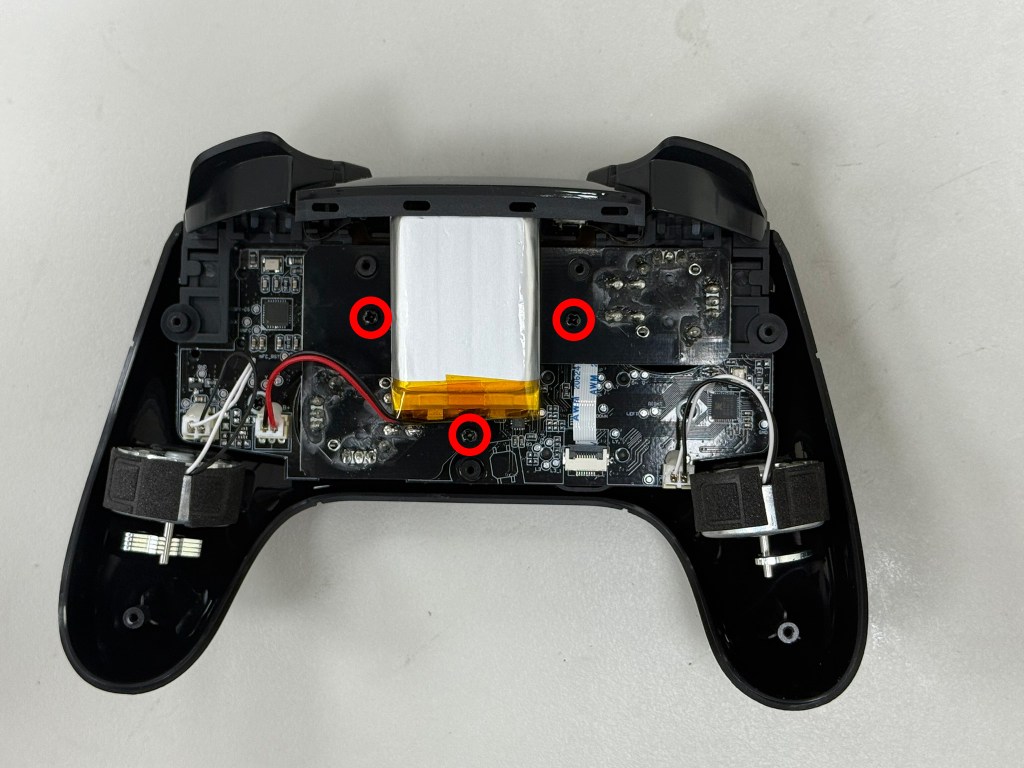

3.將小板的3顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

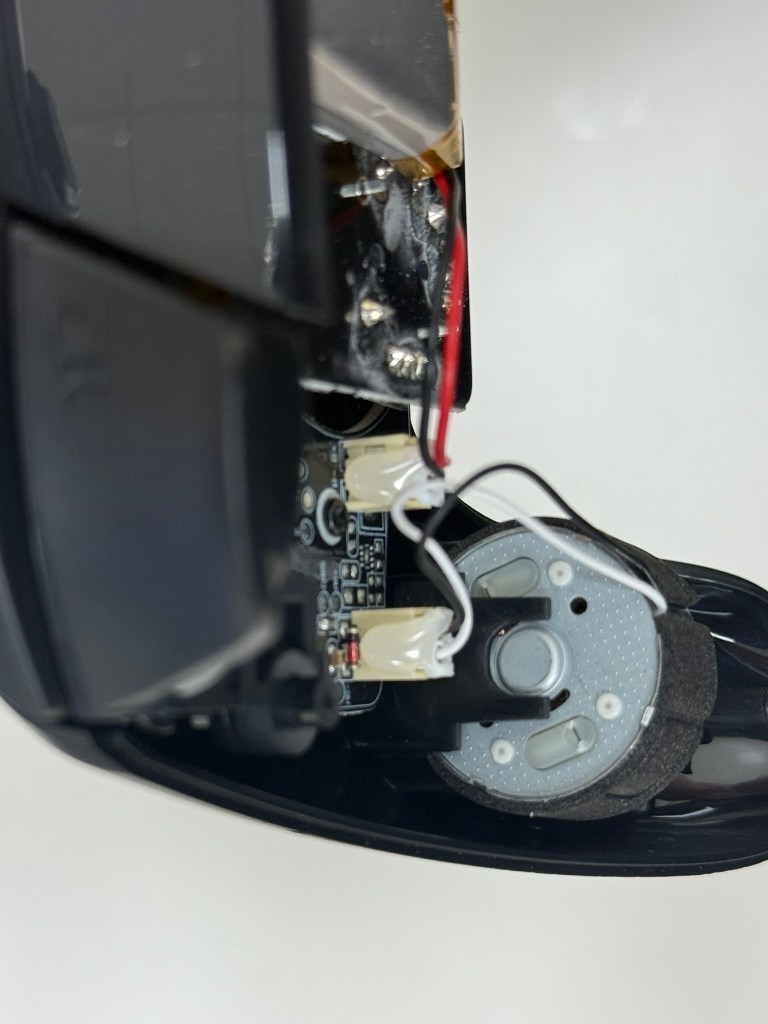

這邊也可以注意到 電池 以及 馬達的接口跟插座 都有再用熱熔膠固定

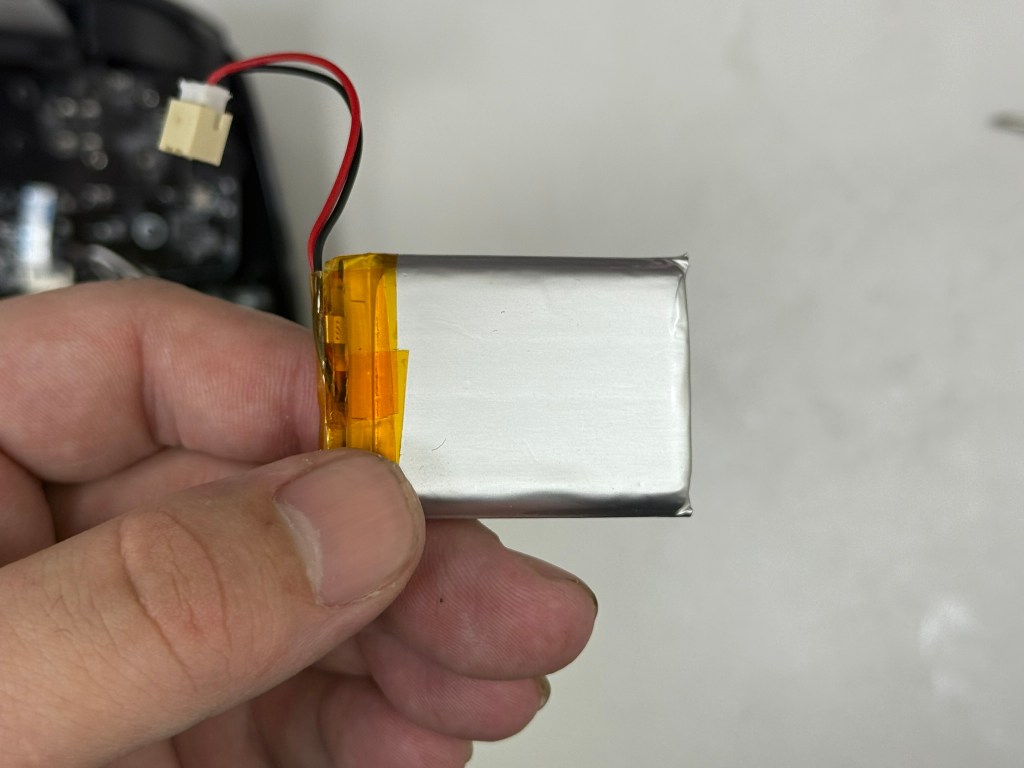

4.操作所有動作 請記得先做斷電的動作，先把電池給拔起來

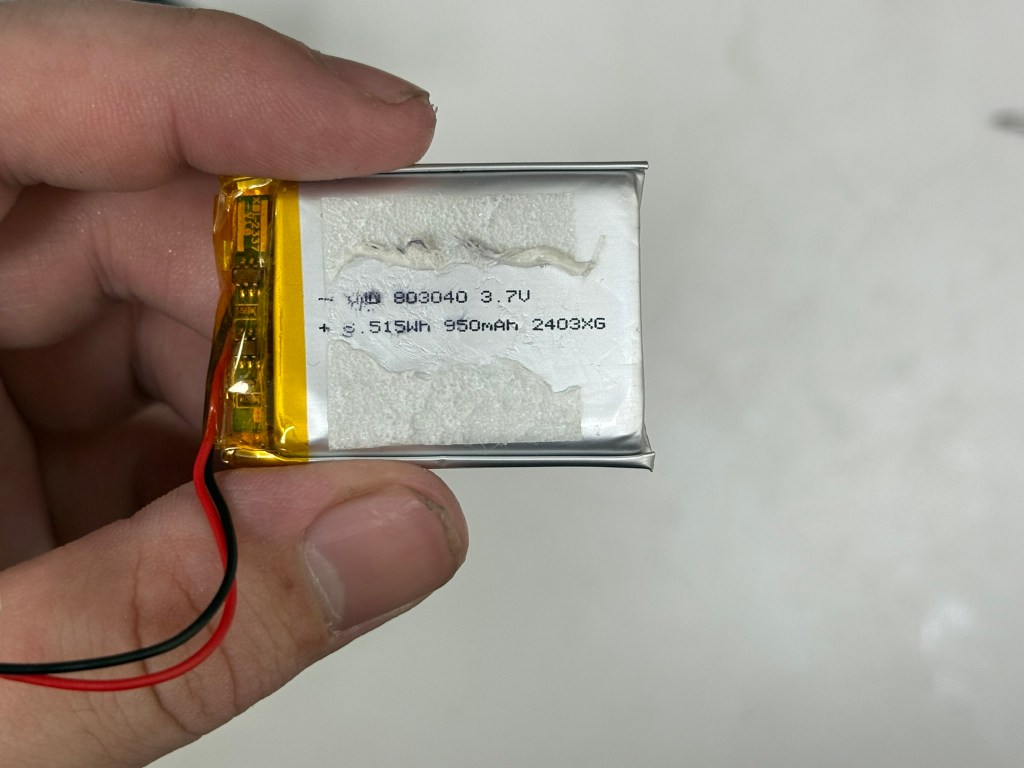

電池 電壓 3.7V 電池容量 950mah

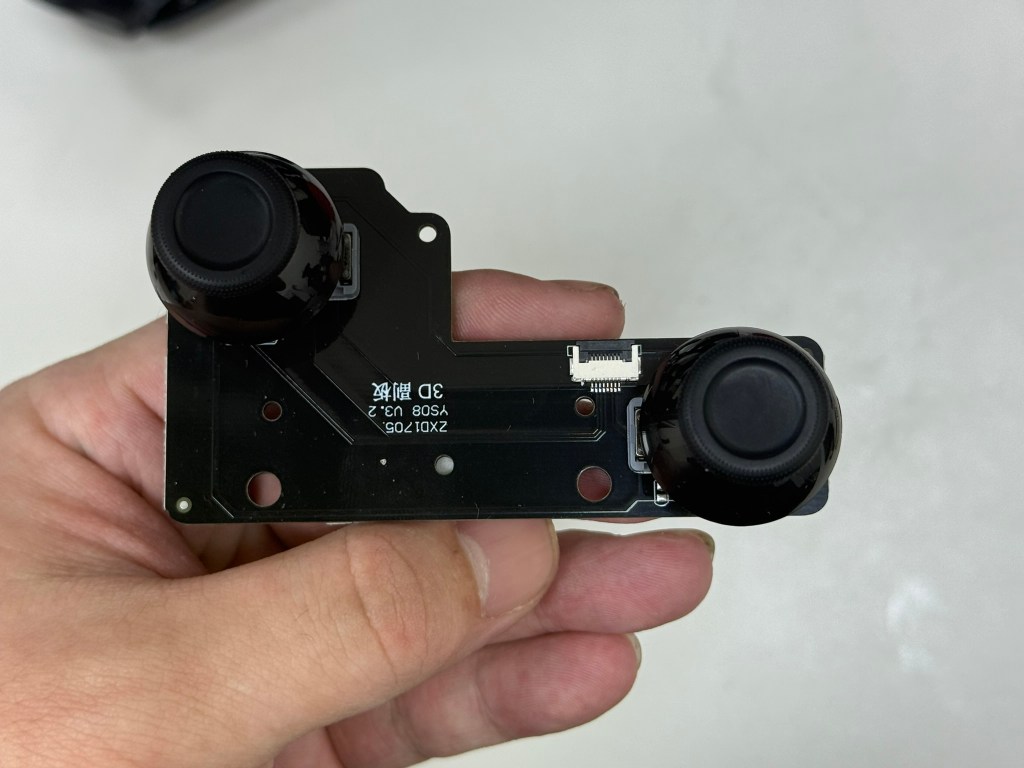

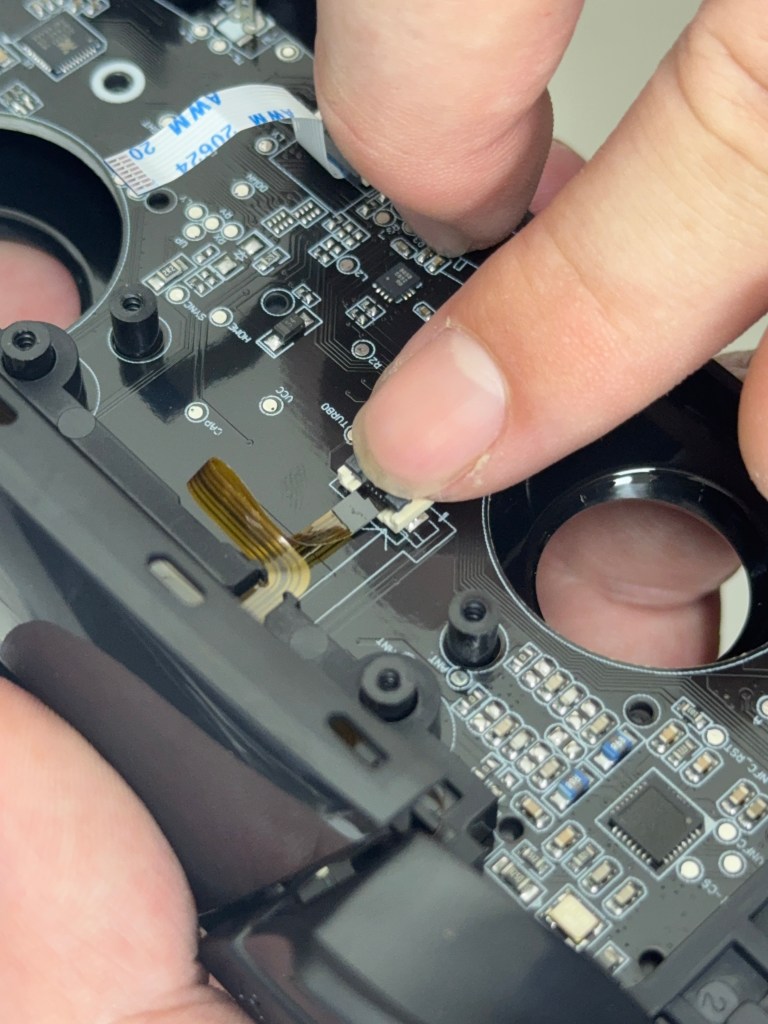

5.打開排線座 將連接小板的 排線取出來， 就可以取下小板了

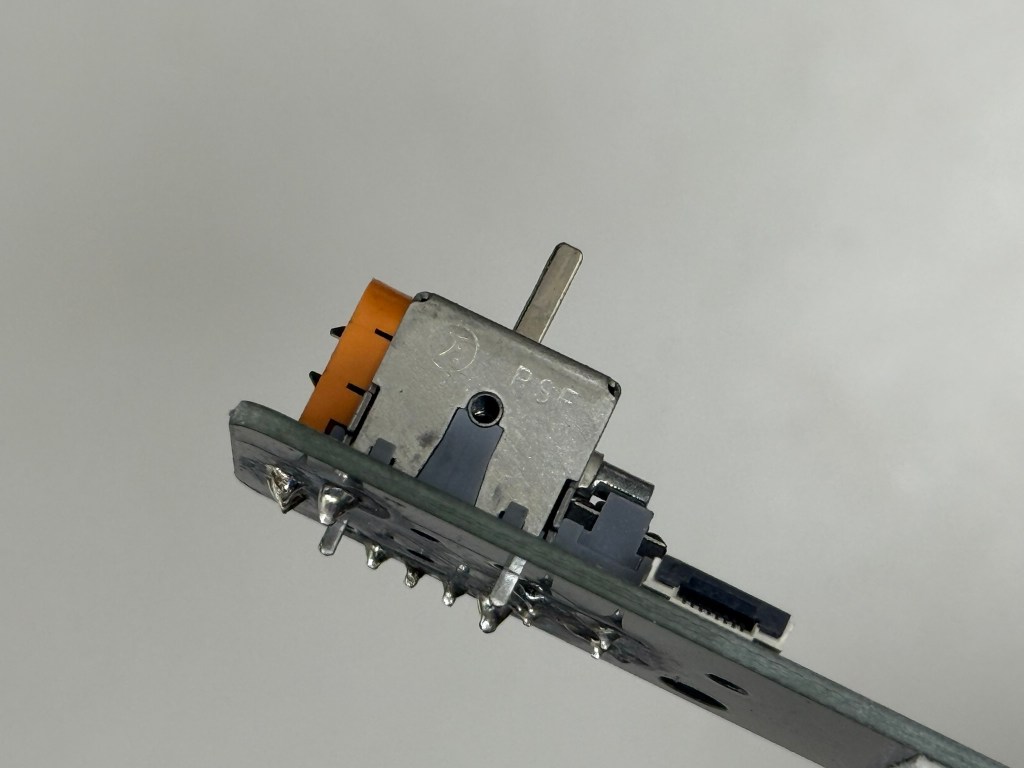

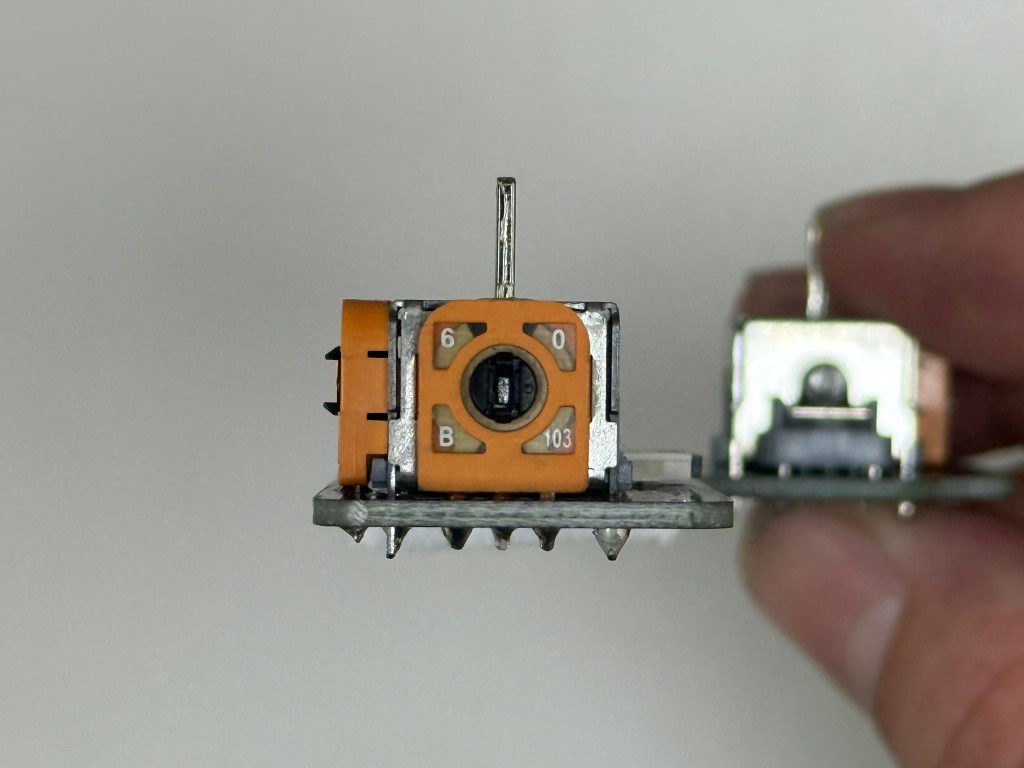

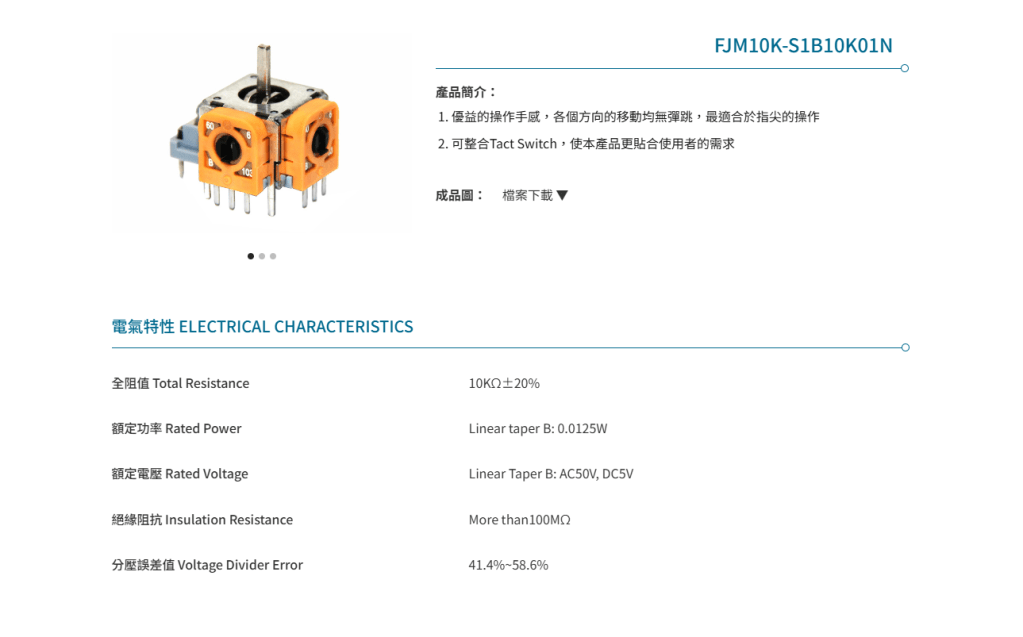

6.搖桿是 福哥興業 生產的，型號是：FJM10K-S1B10K01N
阻值是10K 有效角度 60度

7.微動開關的尺寸是 5.2*5.2 然後高度是 2mm

8.馬達 傳統震動馬達(轉子馬達)，XBOX手把 也是用這種 傳統馬達
PS5手把的馬達 震動 對比 傳統馬達的震動感 就是傻震

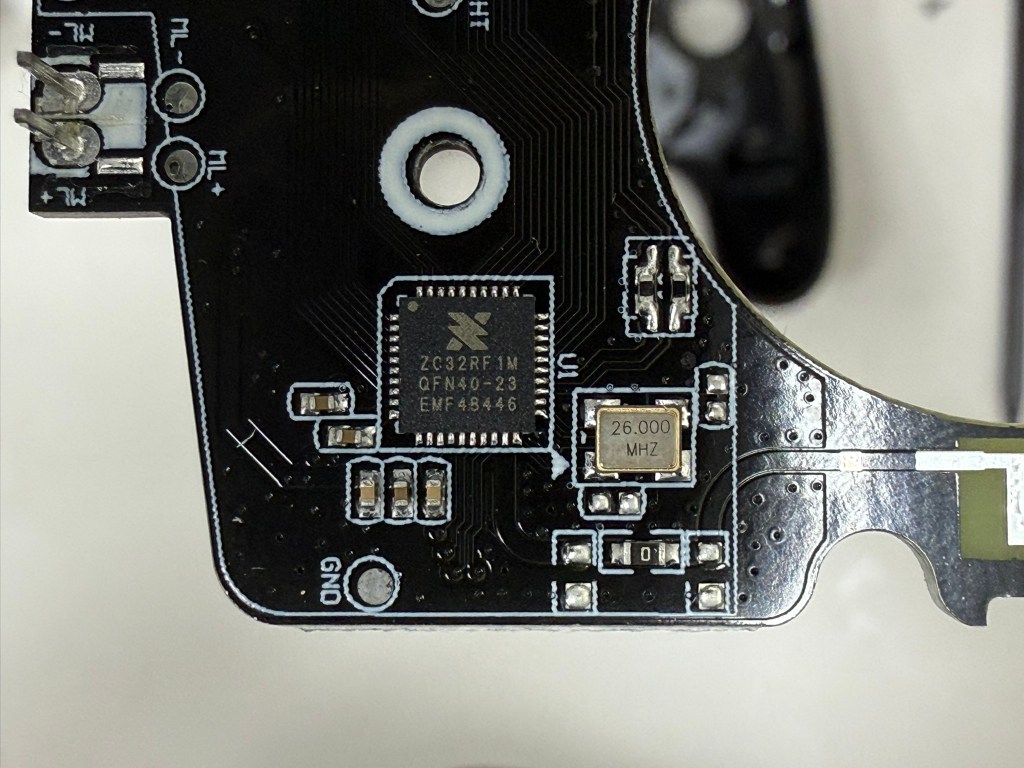

9.RF IC：ZC32RF1M 生產公司：智旭科技

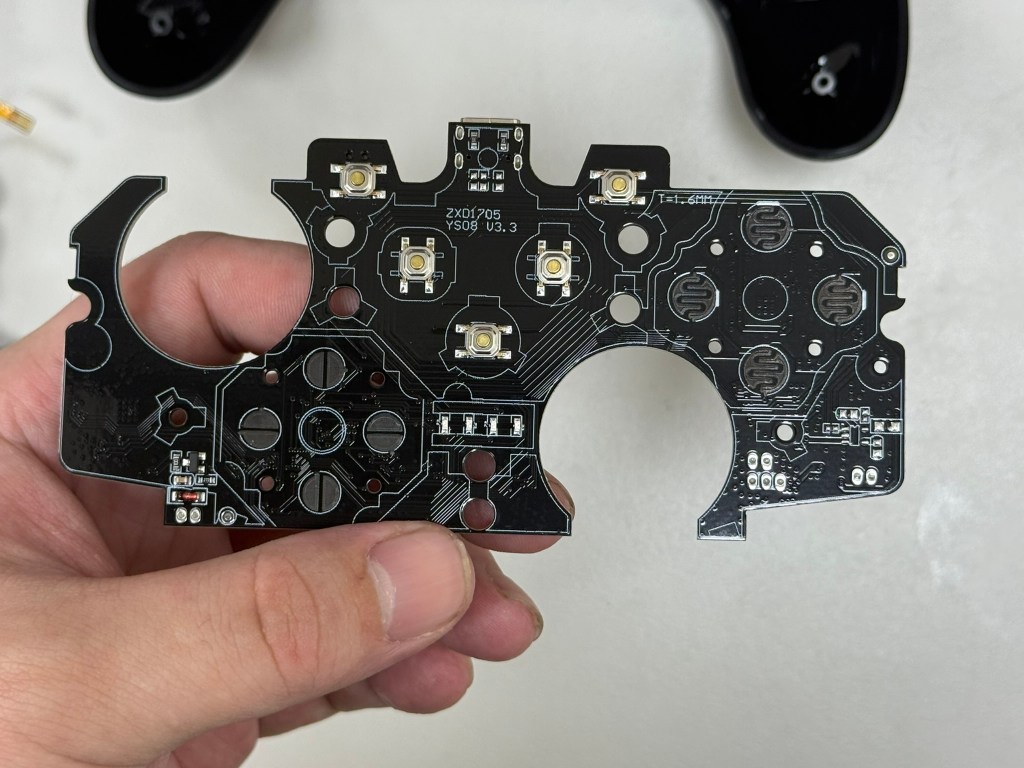

10.主板型號：ZXD1705 YS08 方案公司：智旭科技
副廠手把 基本上 都會把 主IC的 型號 跟 製造公司 用雷雕機打掉 沒有相關型號 你就搜尋不到了

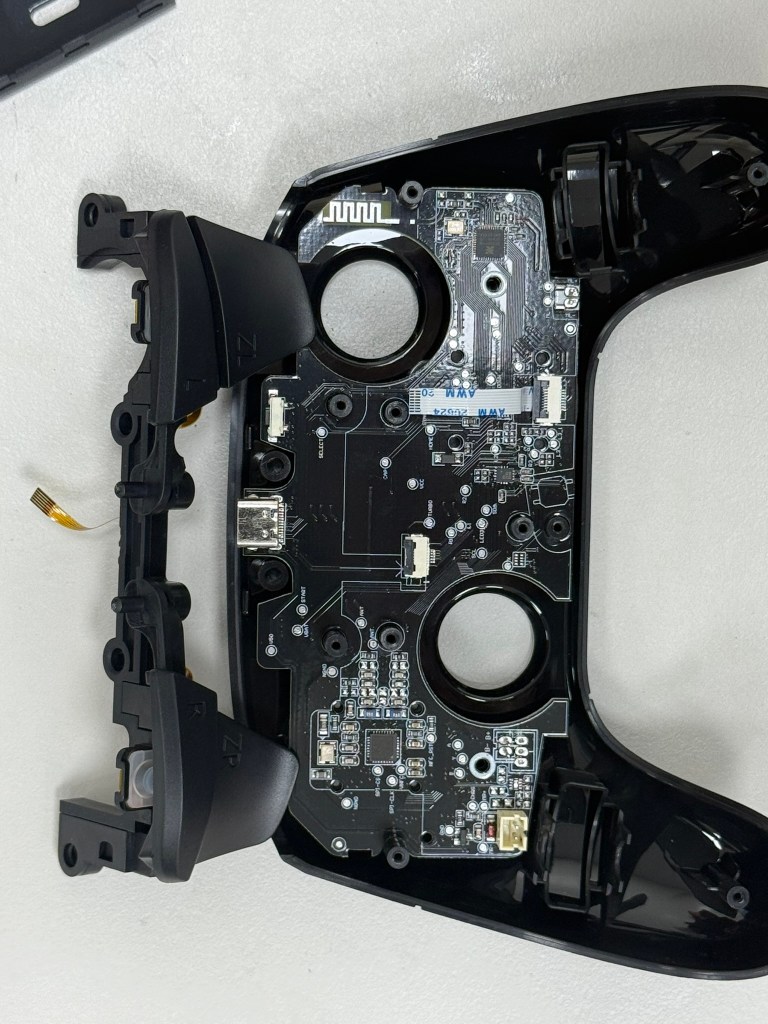

11.打開ZR ZL 排線座，取出排線，將ZR ZL 取下來

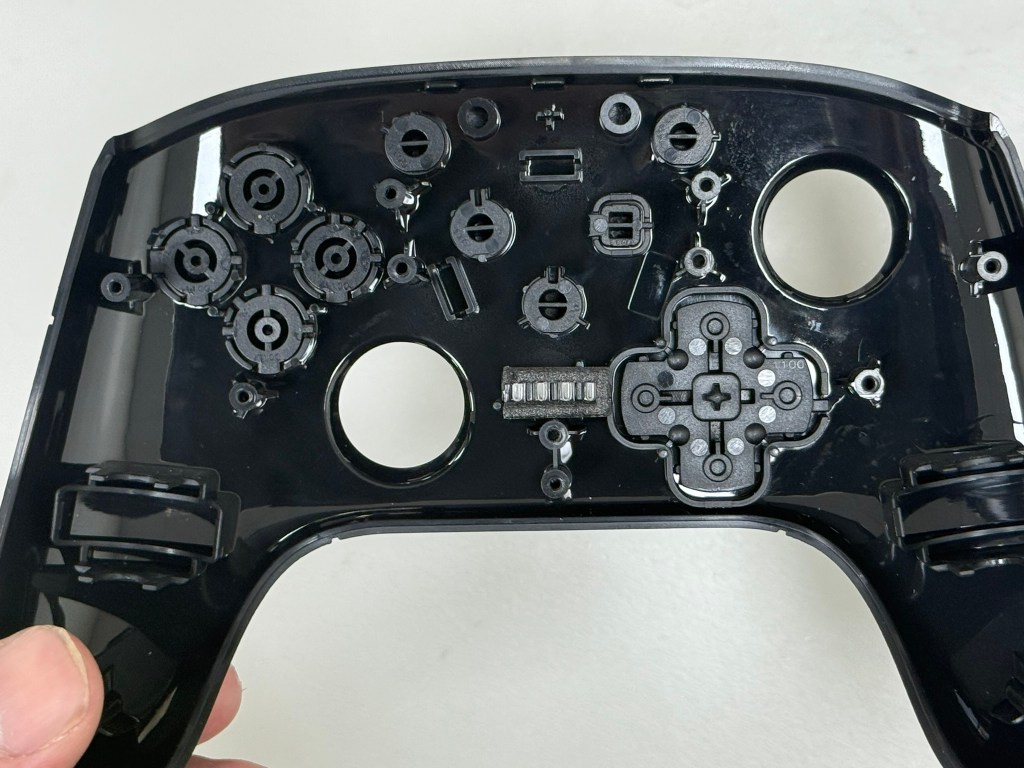

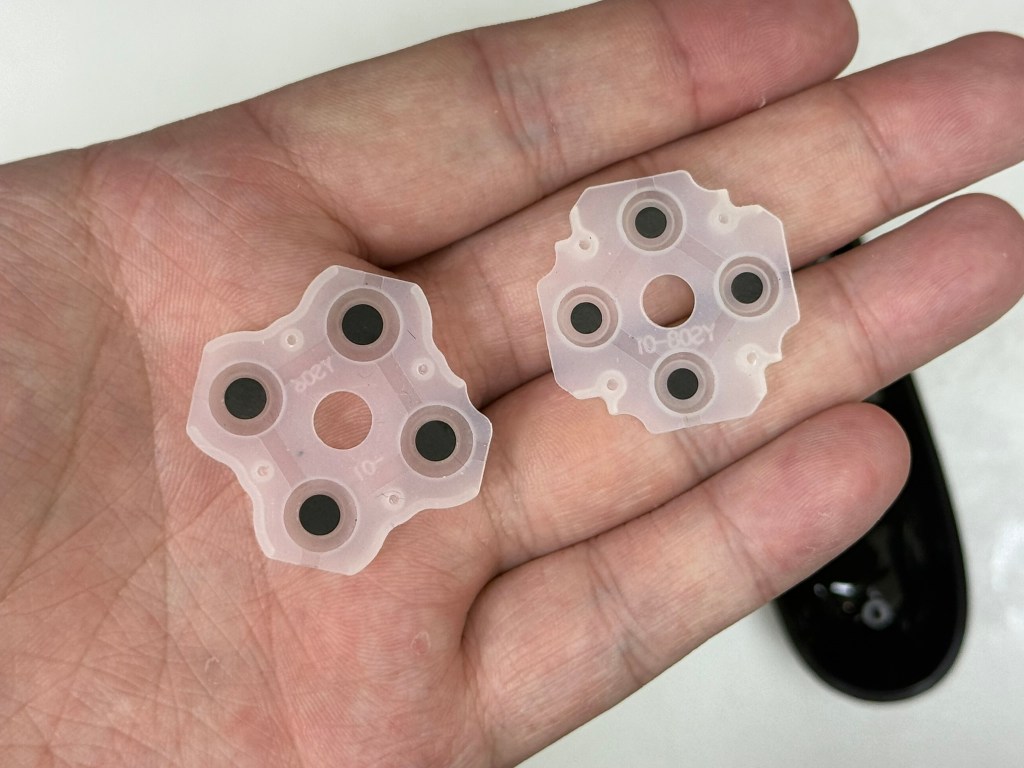

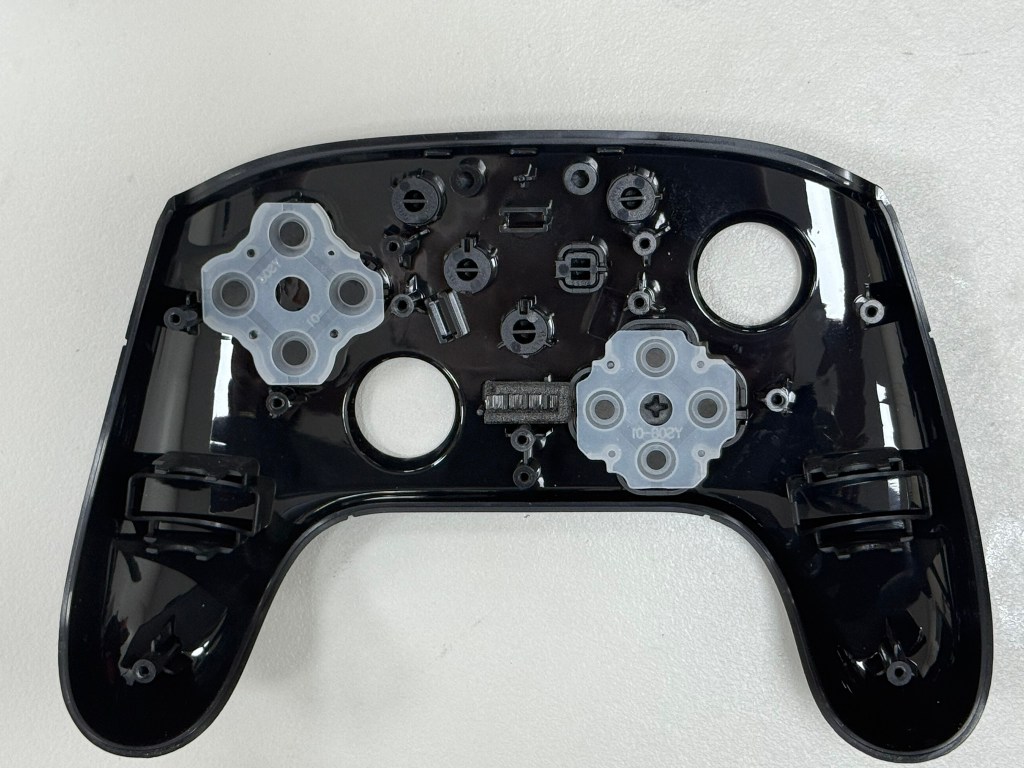

12.按鍵膠墊跟按紐是訂製的，所以按鍵膠墊按壞了 就只能去外面買 然後用剪的；六代的跟 七代的 方向鍵膠墊是通用的

13.完整拆解
