準備工具

• 十字螺絲起子 *1(尺寸1.5 或者 2.0 都可以，看自己用哪個順手)
• 翹棒*1
• 鑷子*1

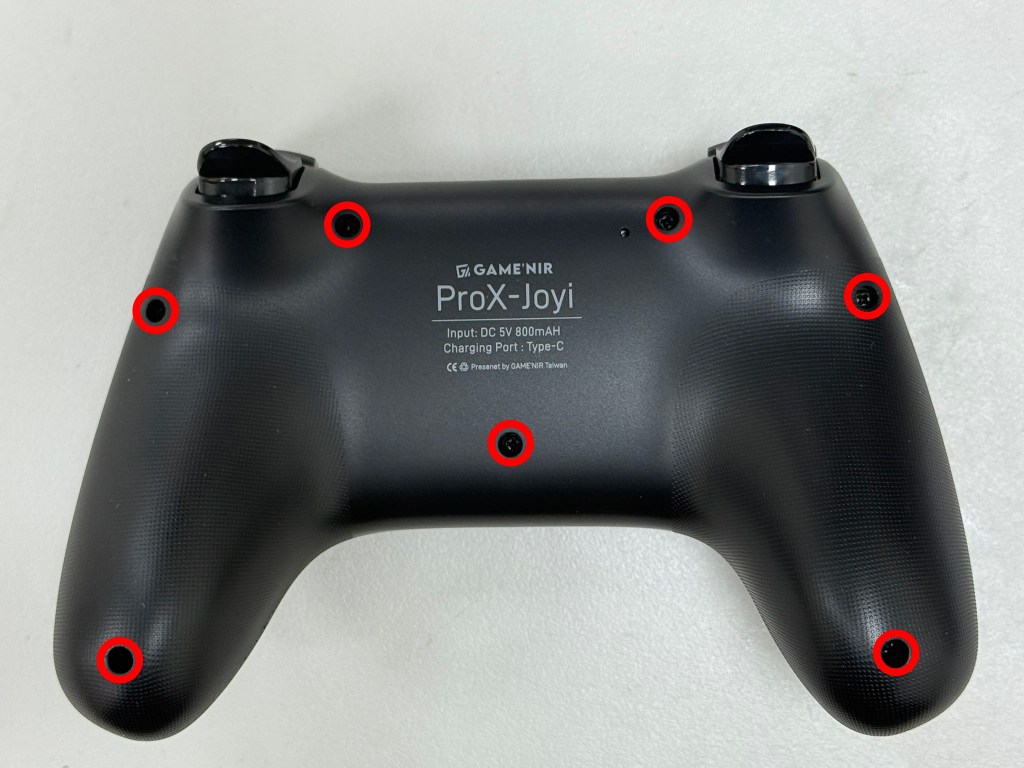

1.先將背部的7顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

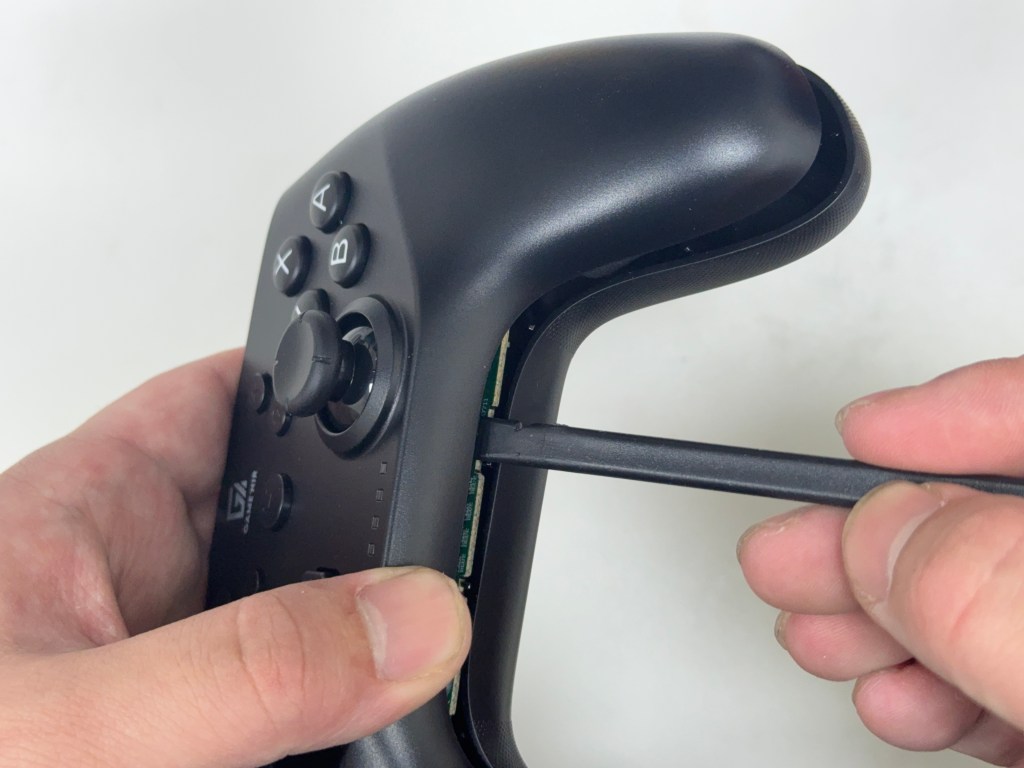

2.用翹棒插入 上下蓋的縫隙，就可以直接將上下蓋 打開來

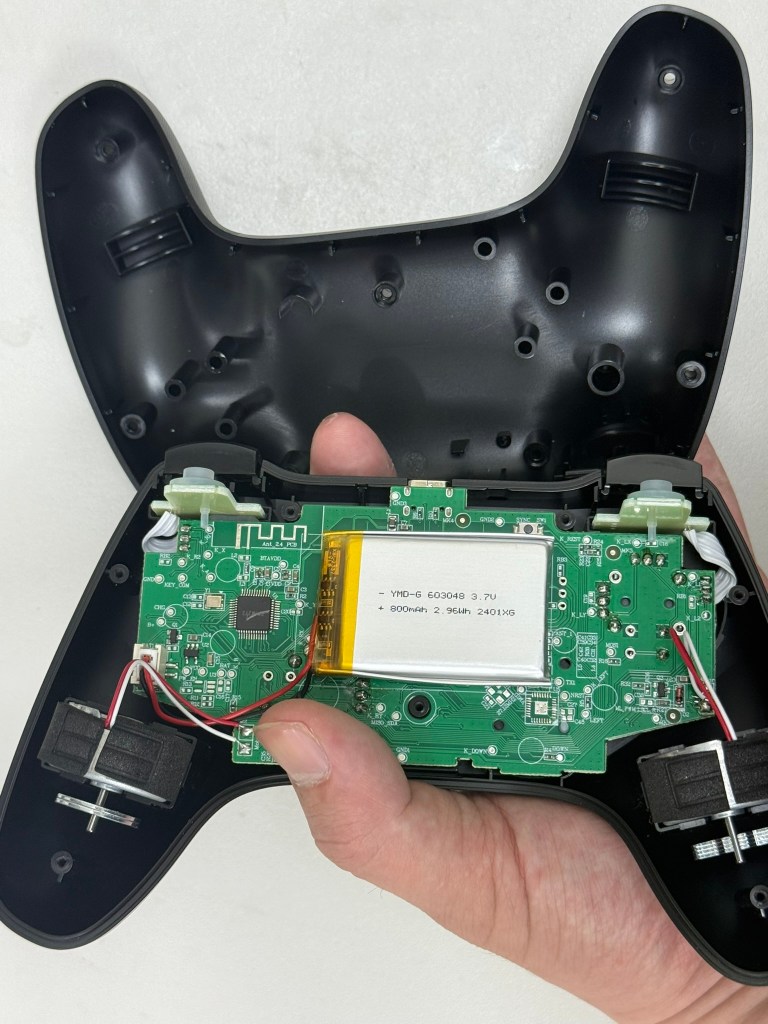

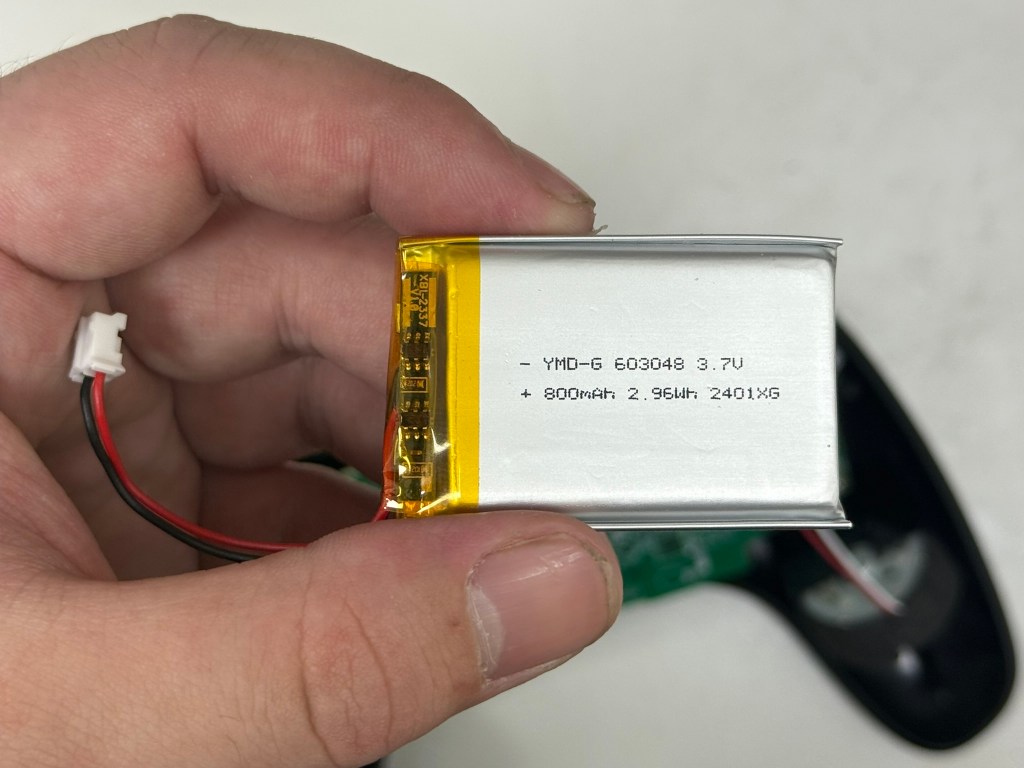

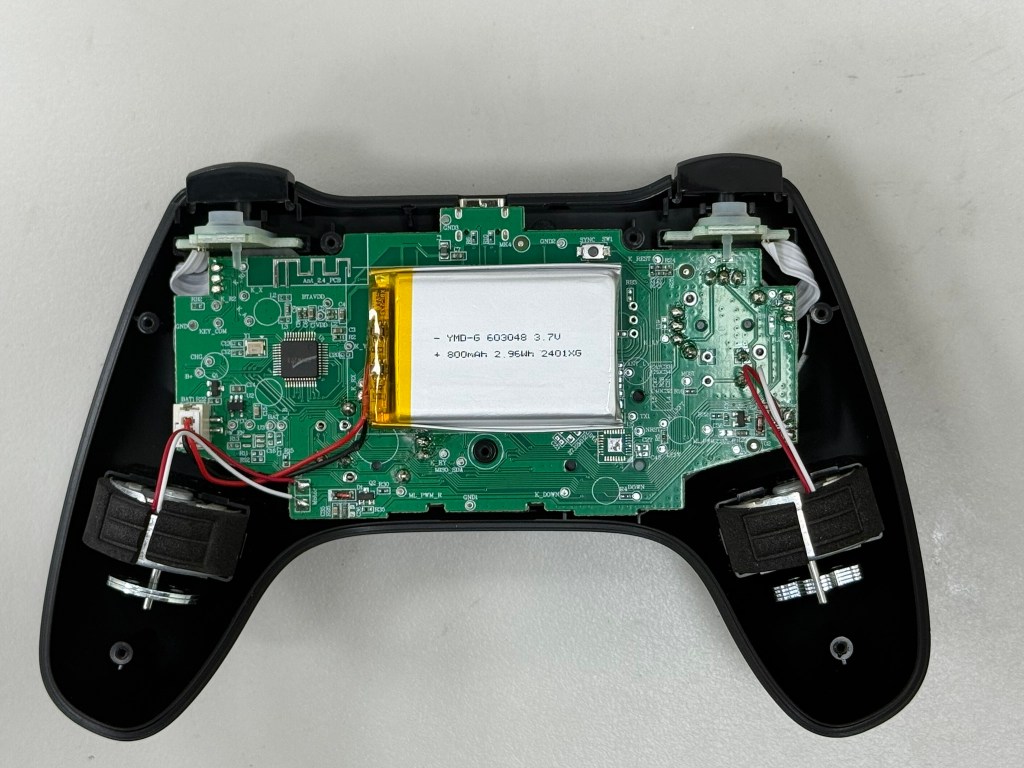

3.先把電池取下來

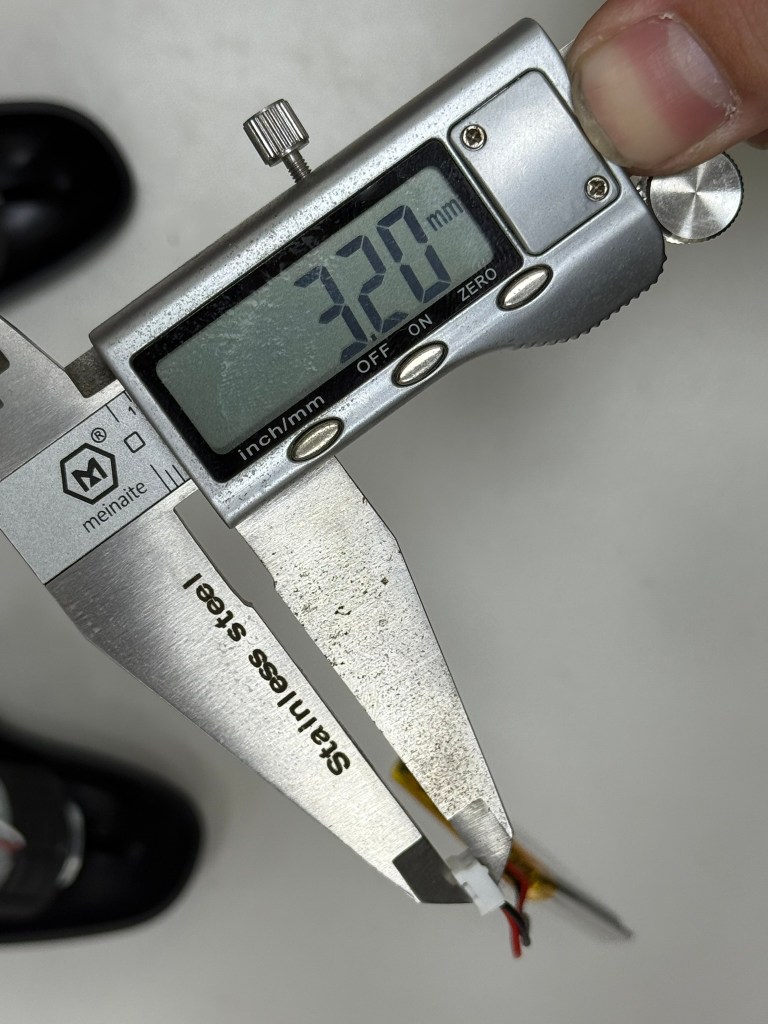

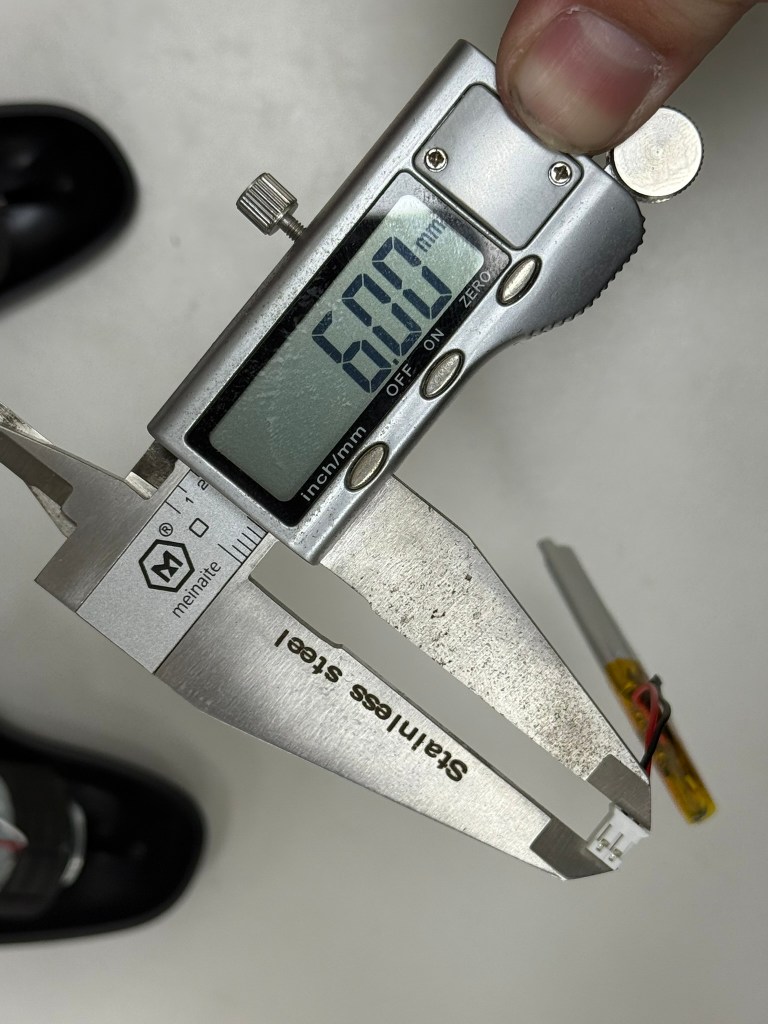

電池 電壓 3.7V 電池容量 800mah

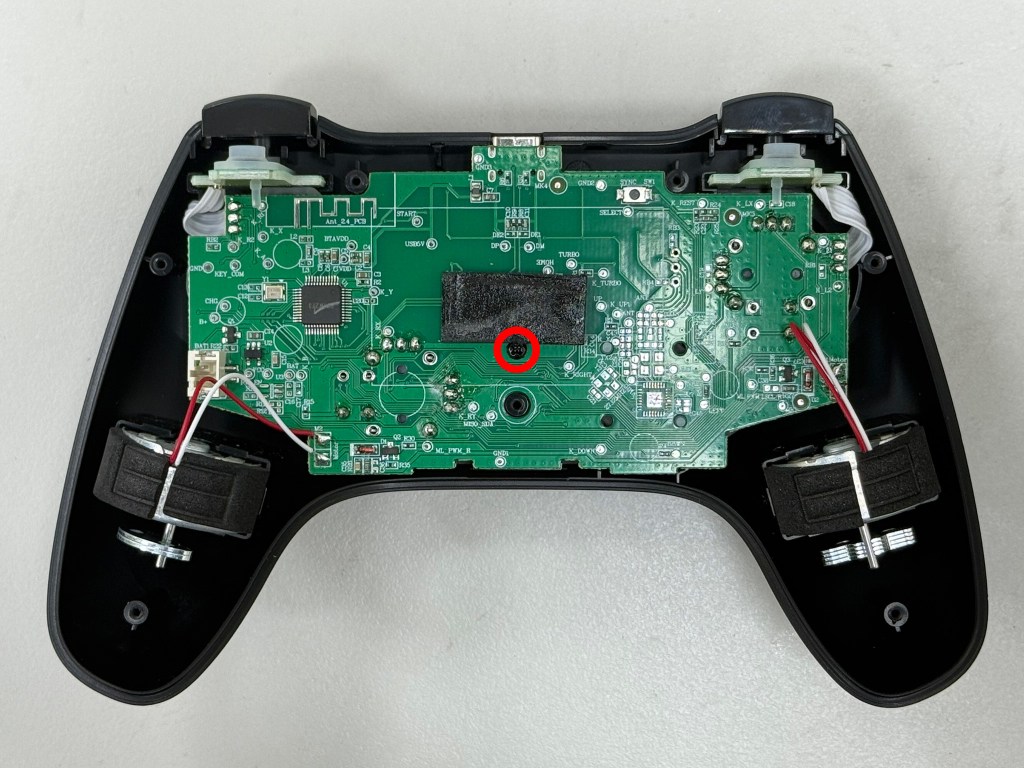

4.先將主板的1顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

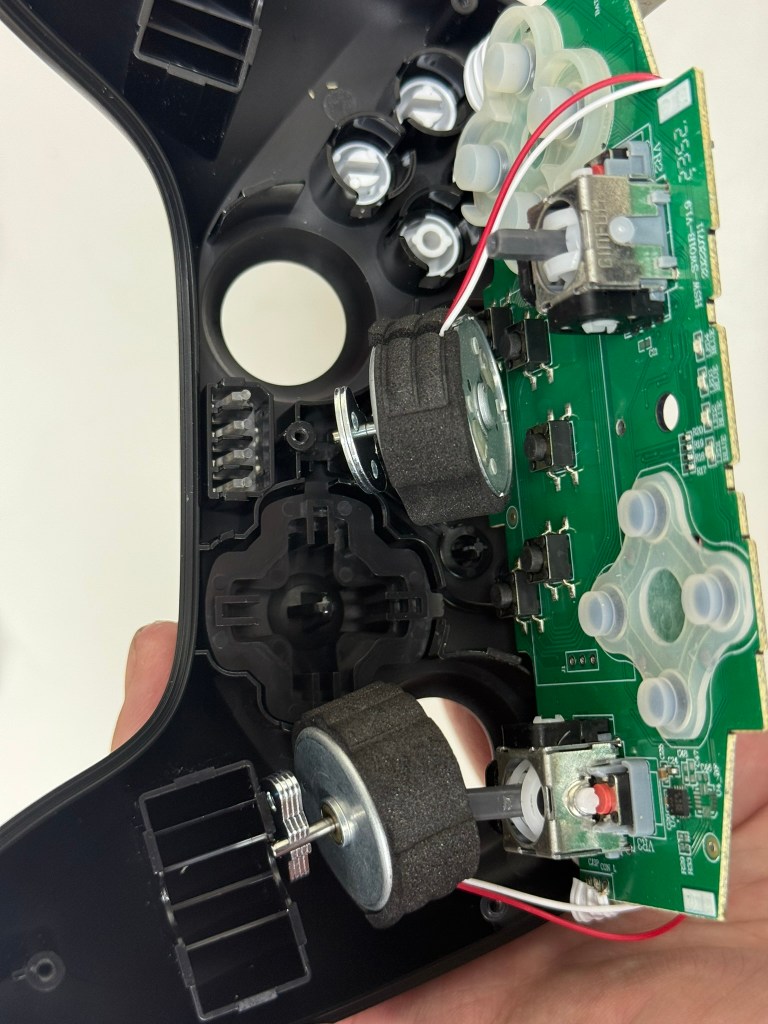

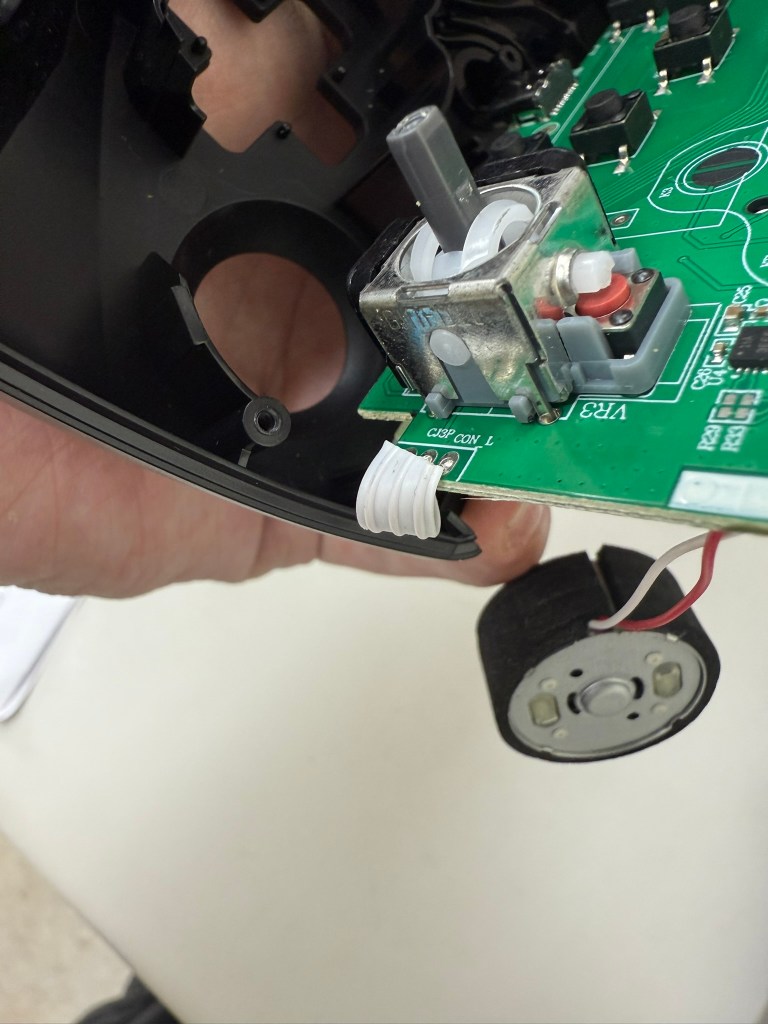

5.將主板翻過來，翻的時候要小心 它很多都是用銅線連接的 但焊接可能沒有喊的

6.搖桿是 錦富 生產的，
阻值是10K 有效角度 60度

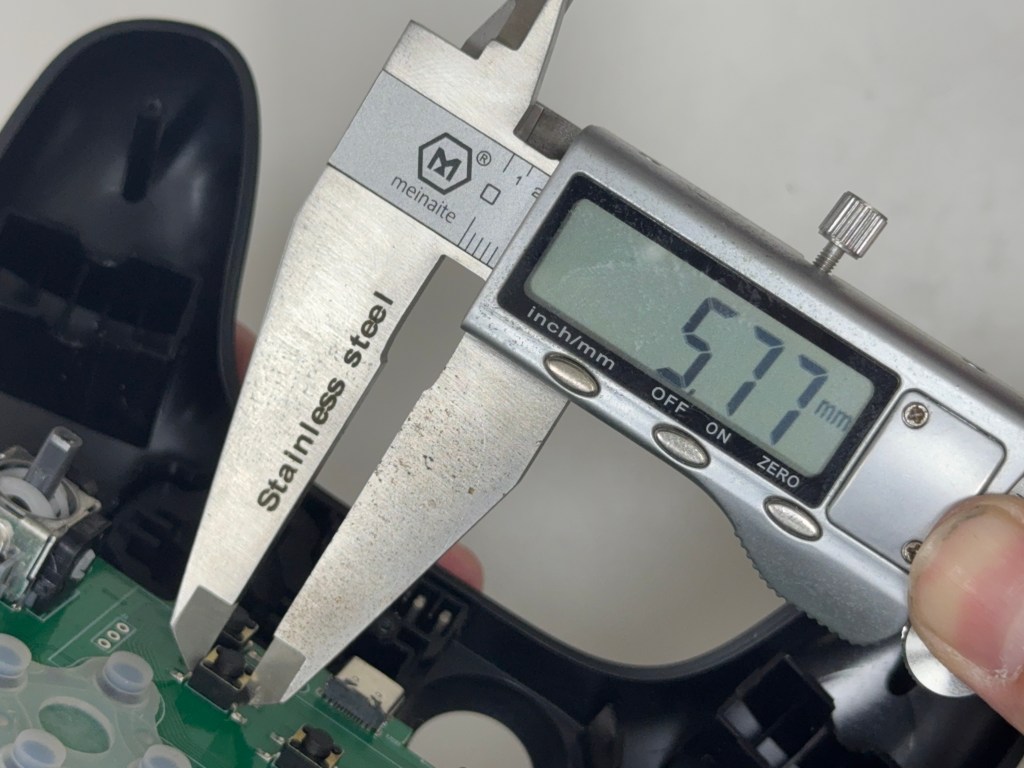

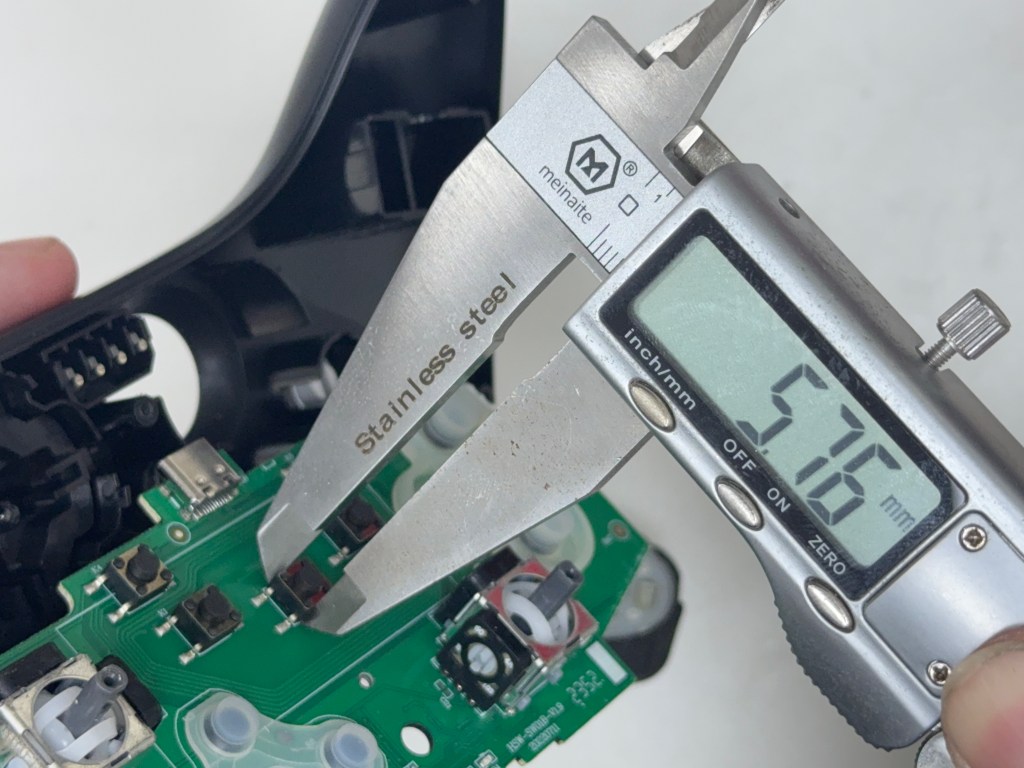

7.微動開關的尺寸是 6*6

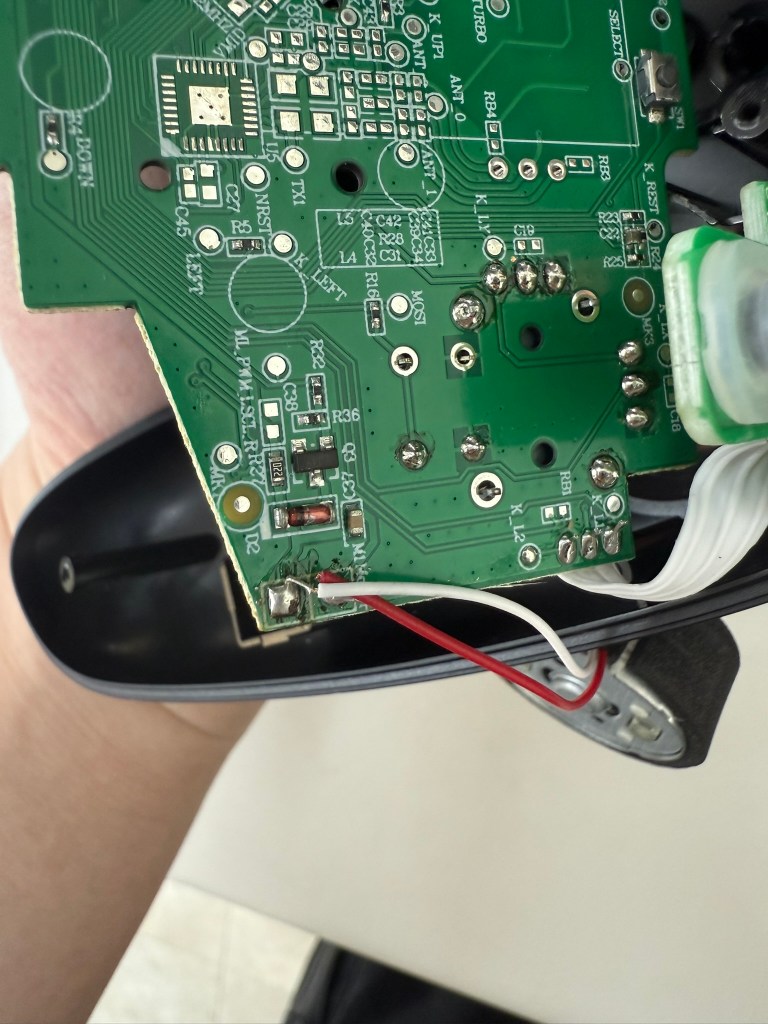

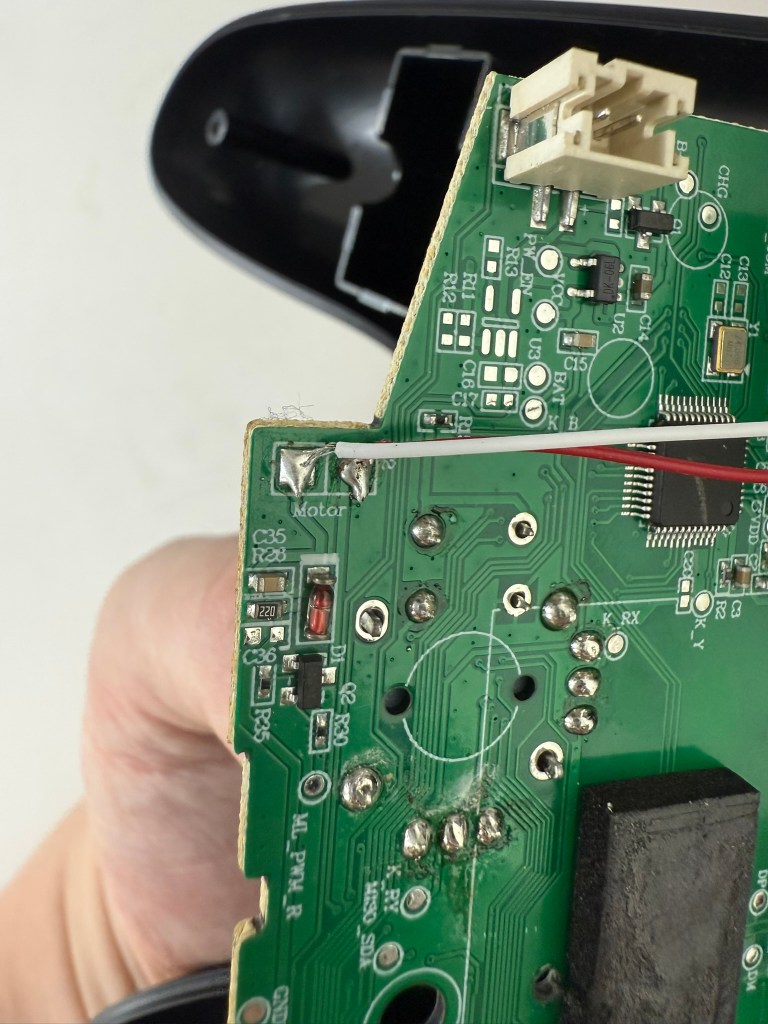

8.馬達是焊在主板上面的 就不拆了，但一樣是傳統震動馬達(轉子馬達)，XBOX手把 也是用這種 傳統馬達，只是 馬達的配重上就有不同

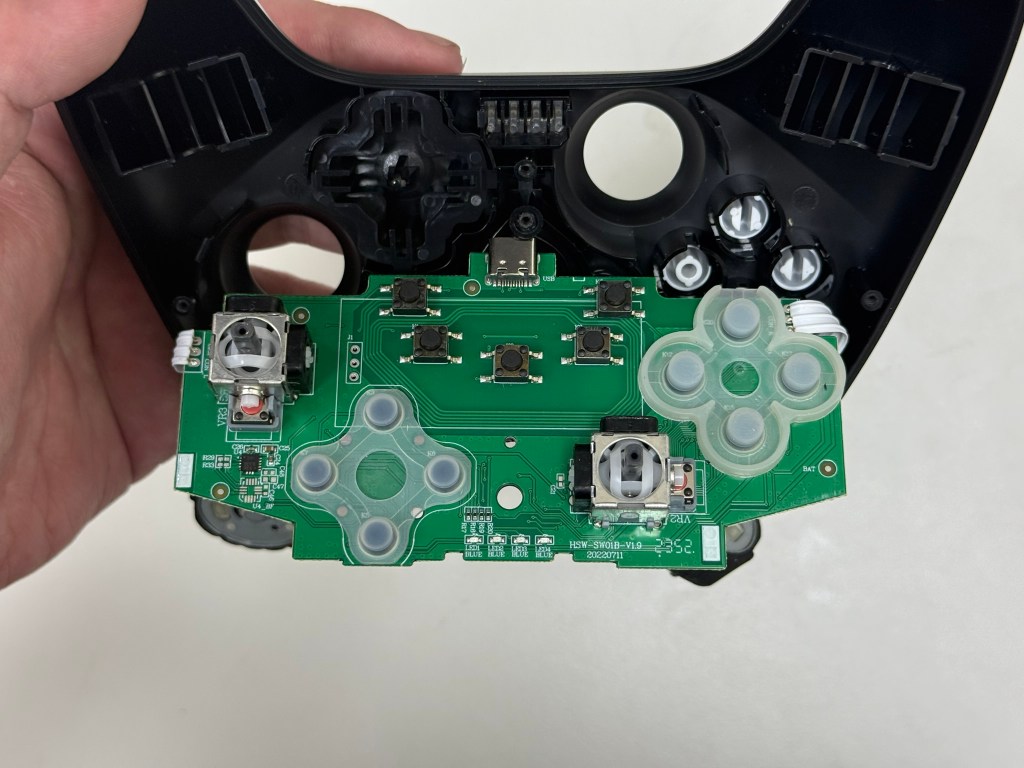

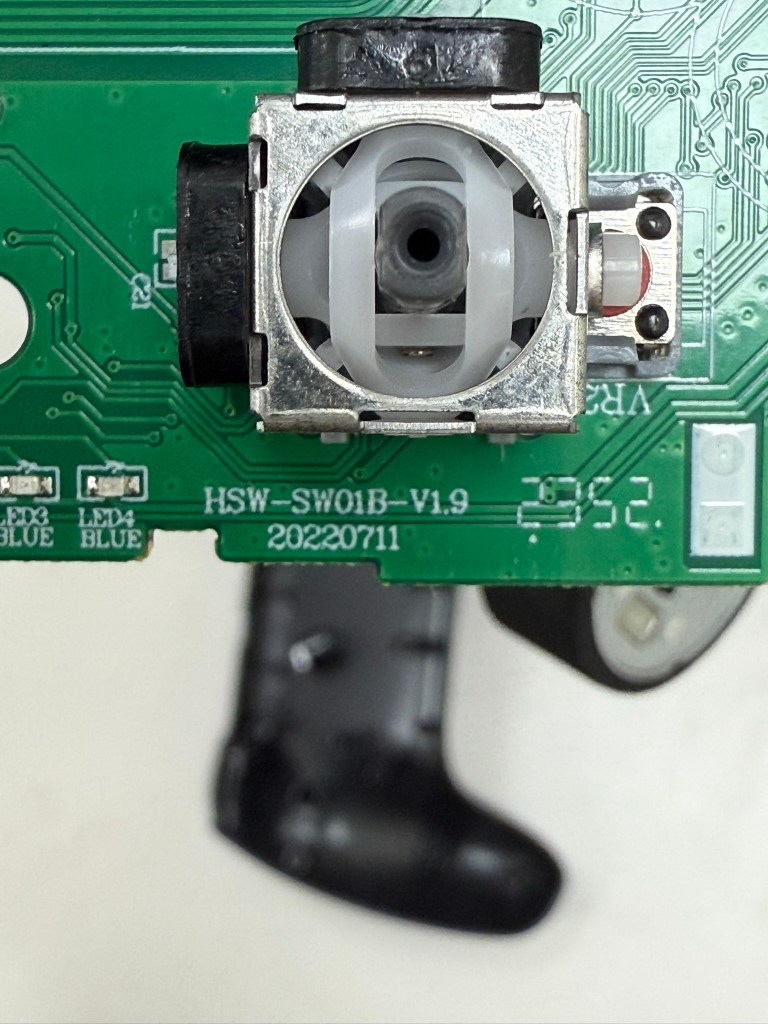

9.主板型號：HSW-SW01B-V1.9
主IC被刮了一部分 看不到完整型號

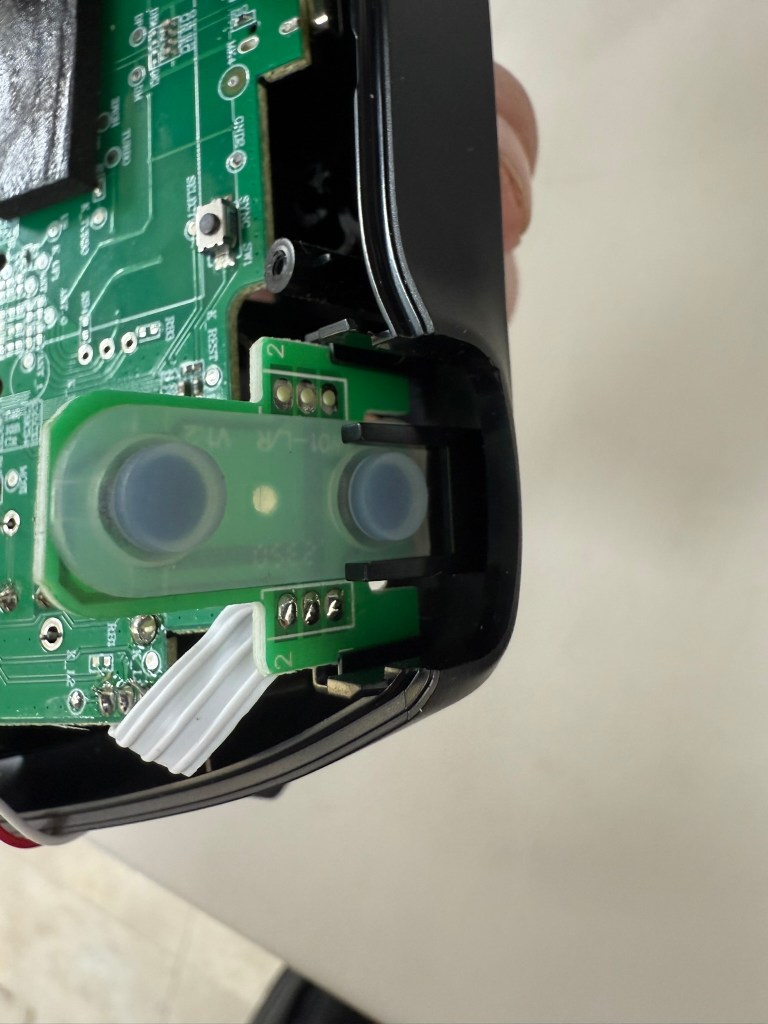

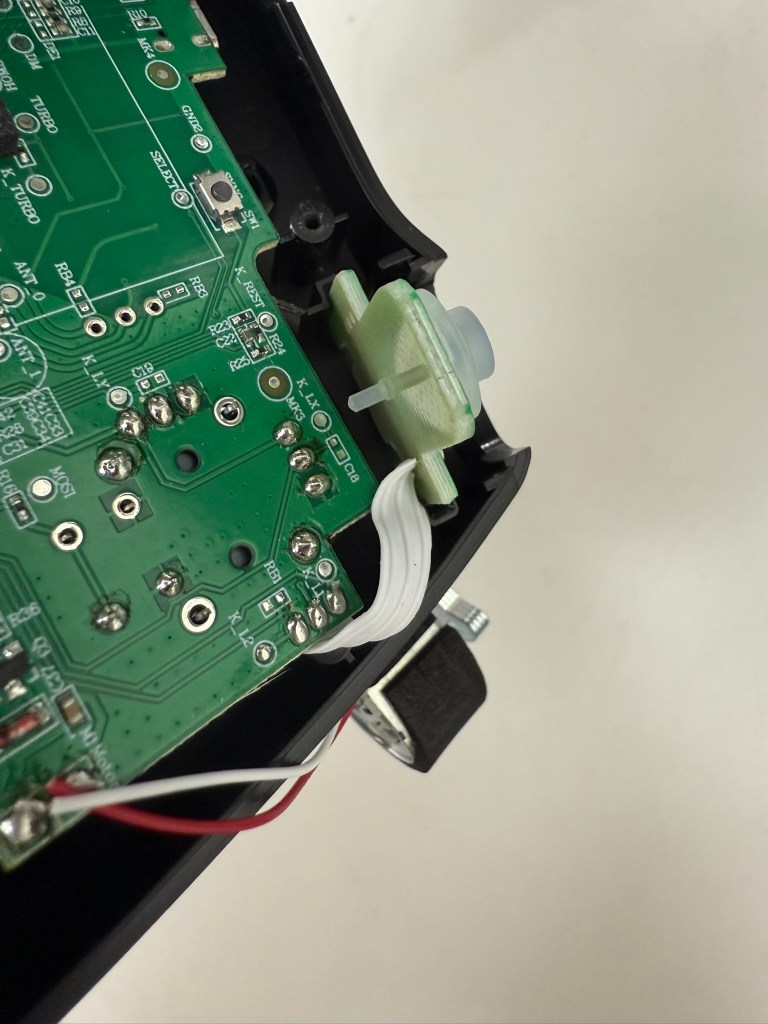

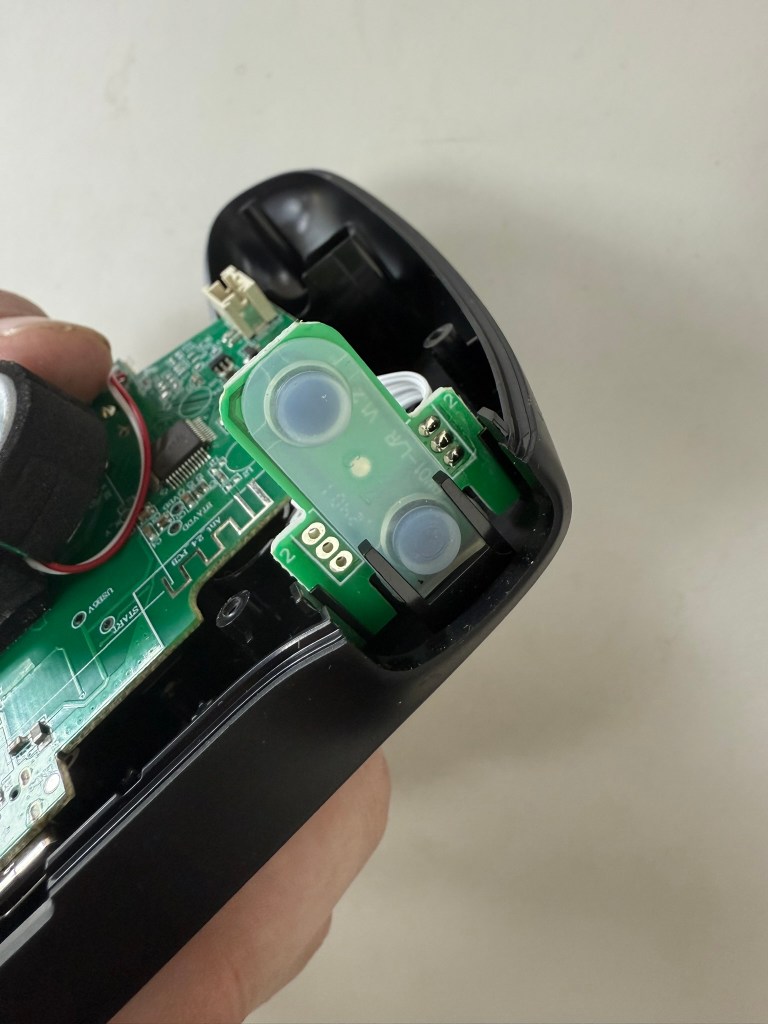

10.L ZL R ZR是用膠墊 然後用銅絲連接 主板 跟 小板

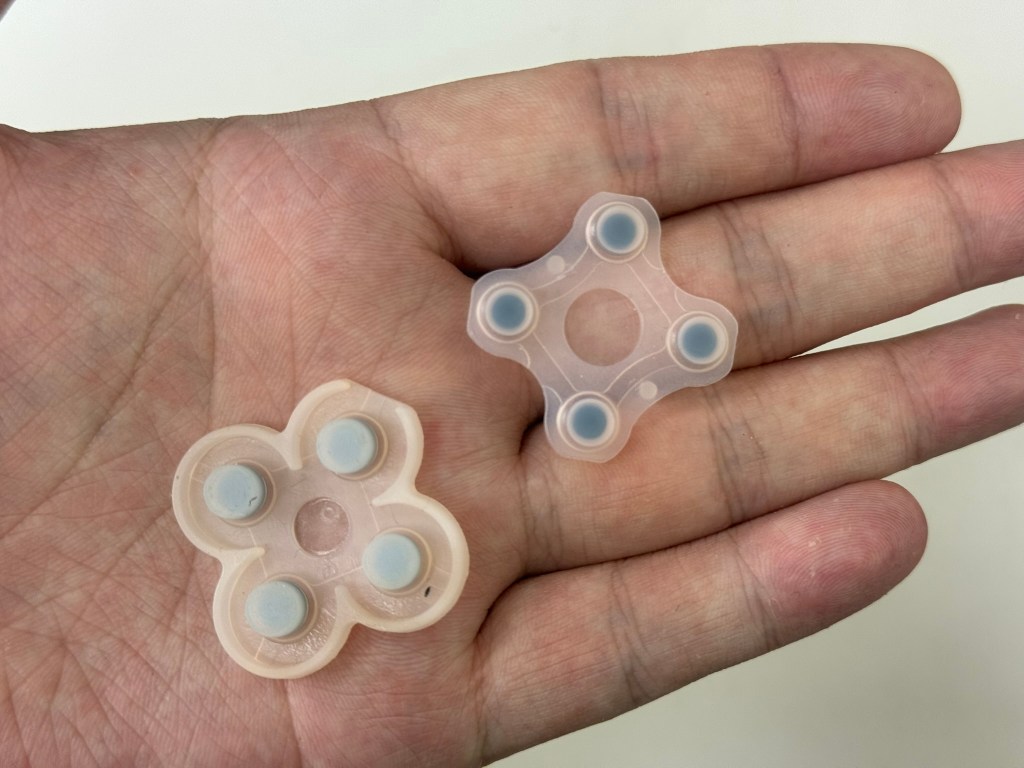

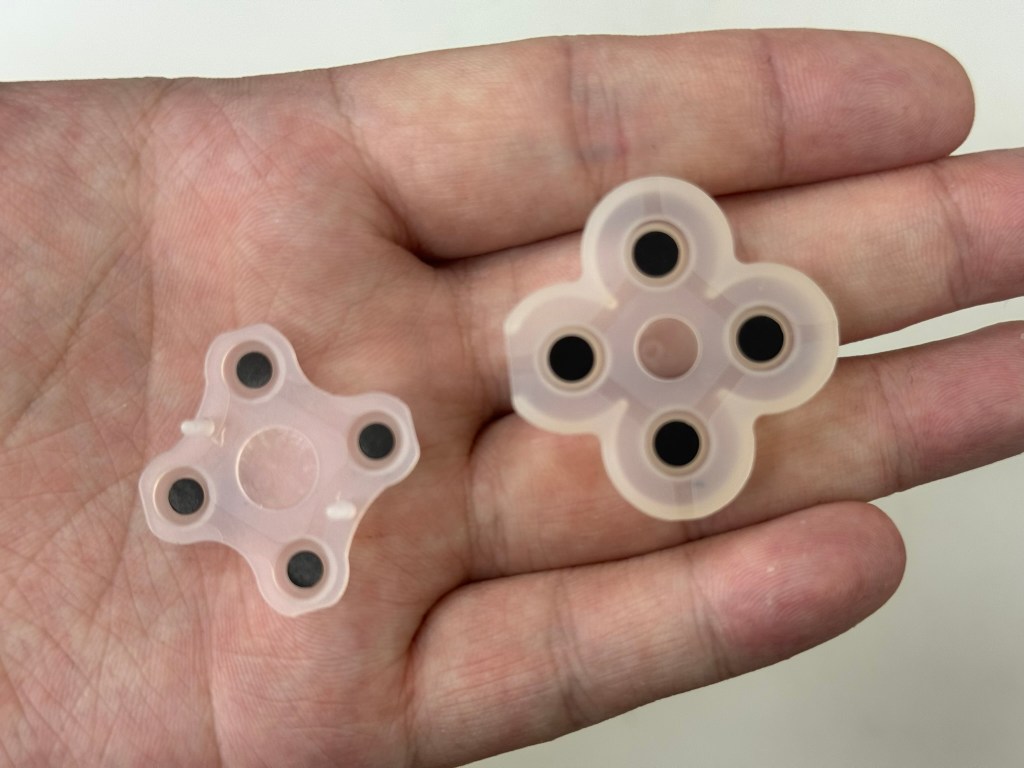

12.按鍵膠墊跟按紐是訂製的，所以按鍵膠墊按壞了 就只能去外面買 然後用剪的；

13.完整拆解
