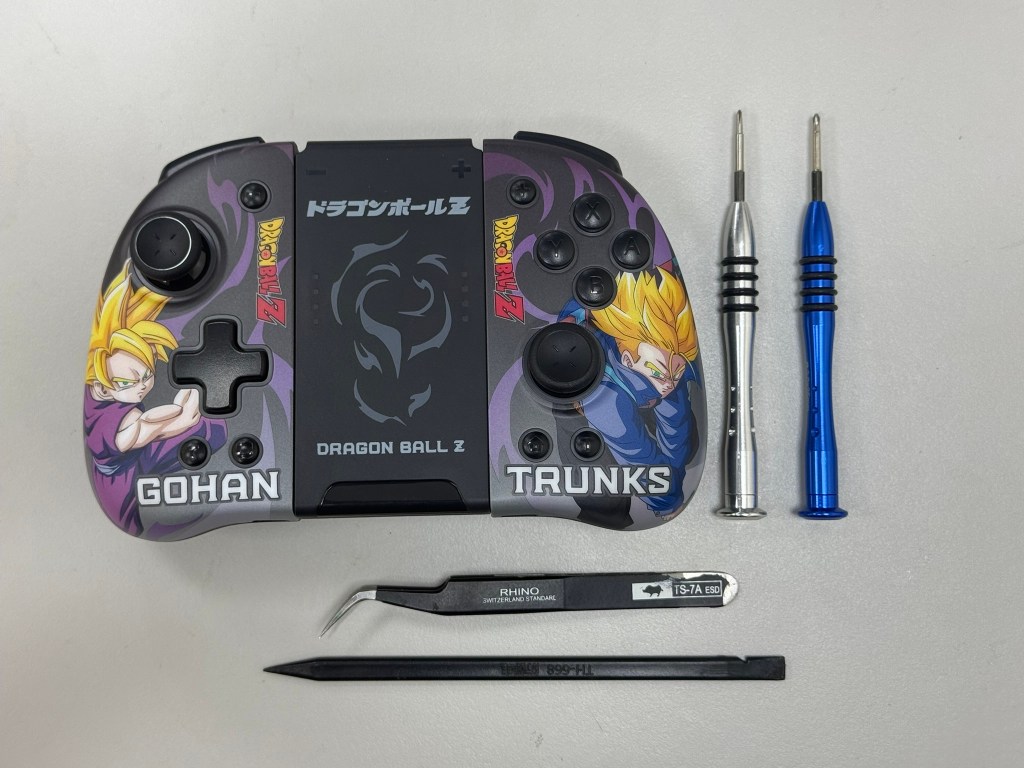

準備工具

• 十字螺絲起子 *1(尺寸1.5 或者 2.0 都可以，看自己用哪個順手)
• 翹棒*1
• 鑷子*1

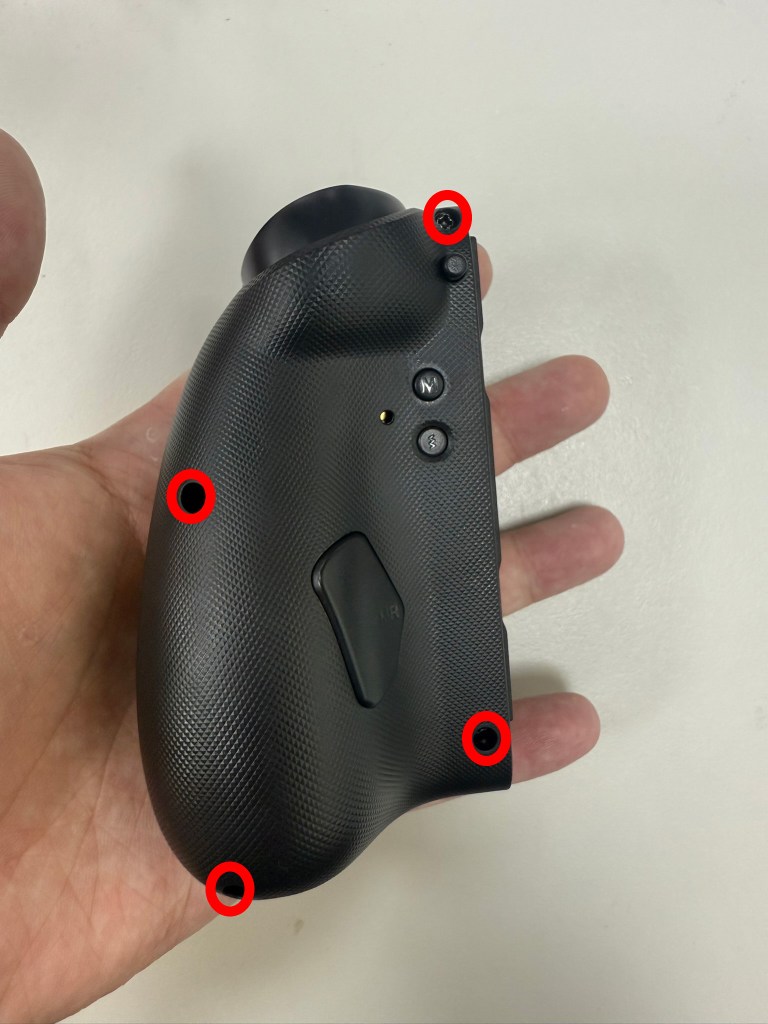

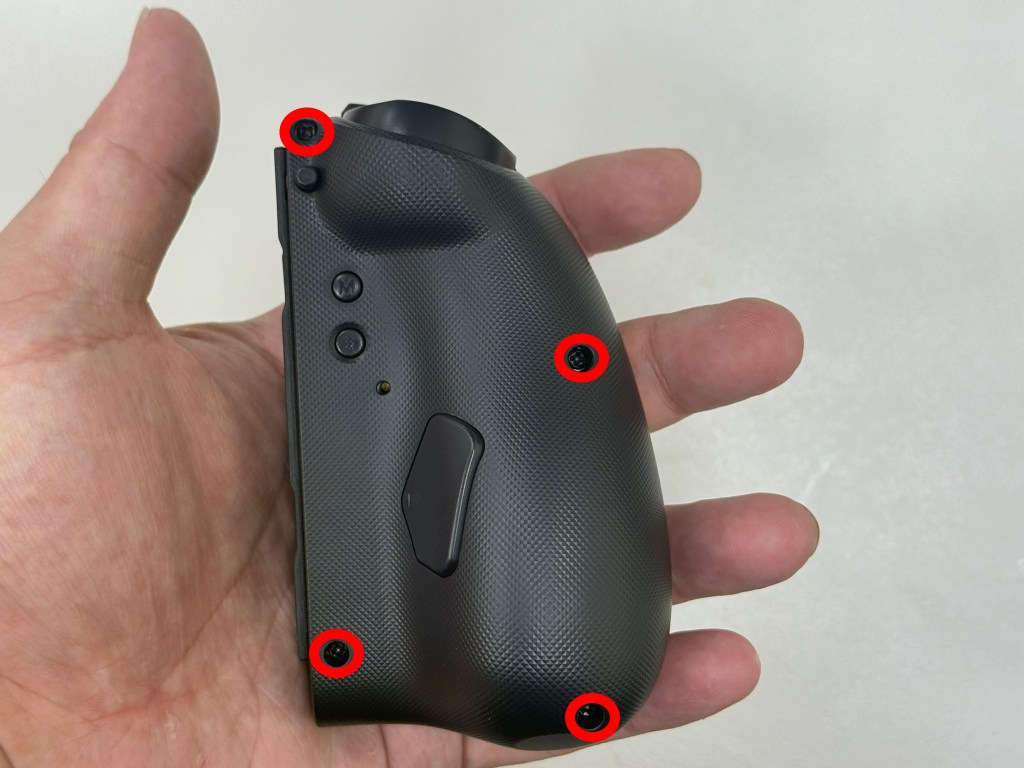

1.先將右手背部的4顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

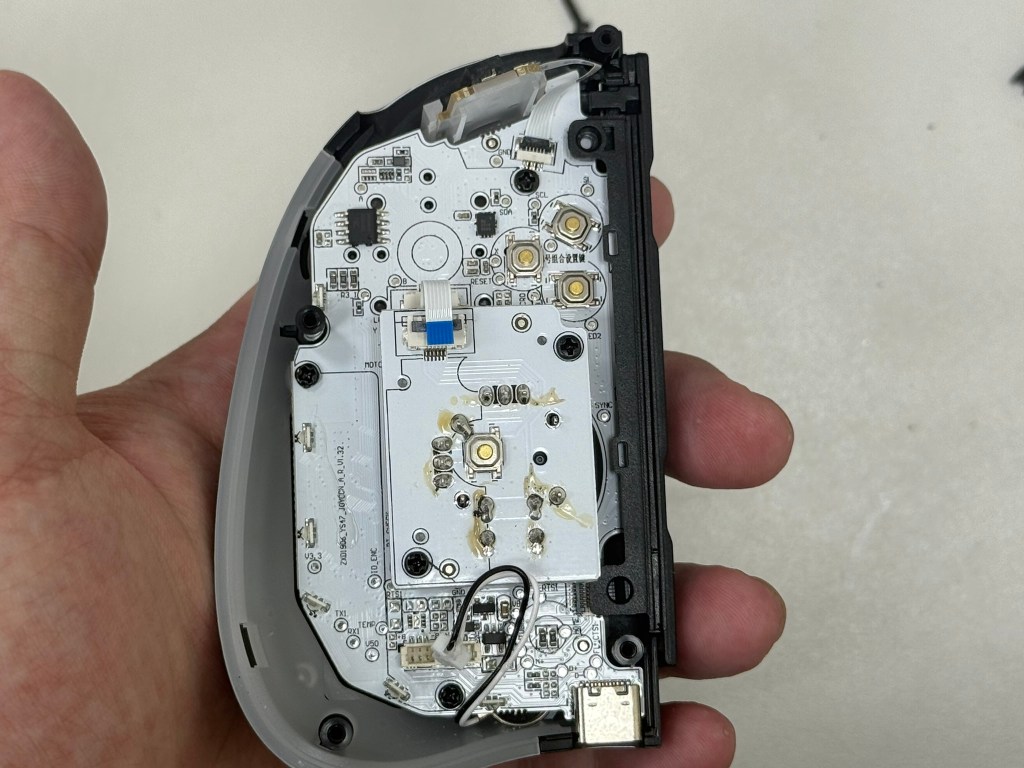

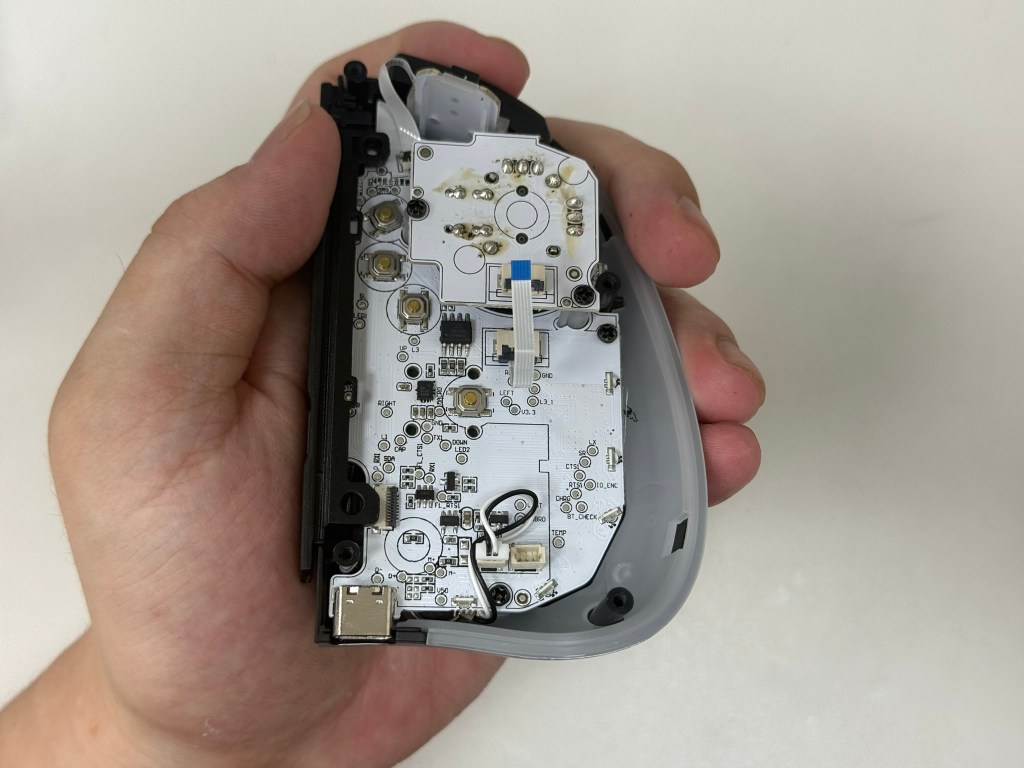

2.然後用手慢慢地將 左手 上蓋跟下蓋分離。

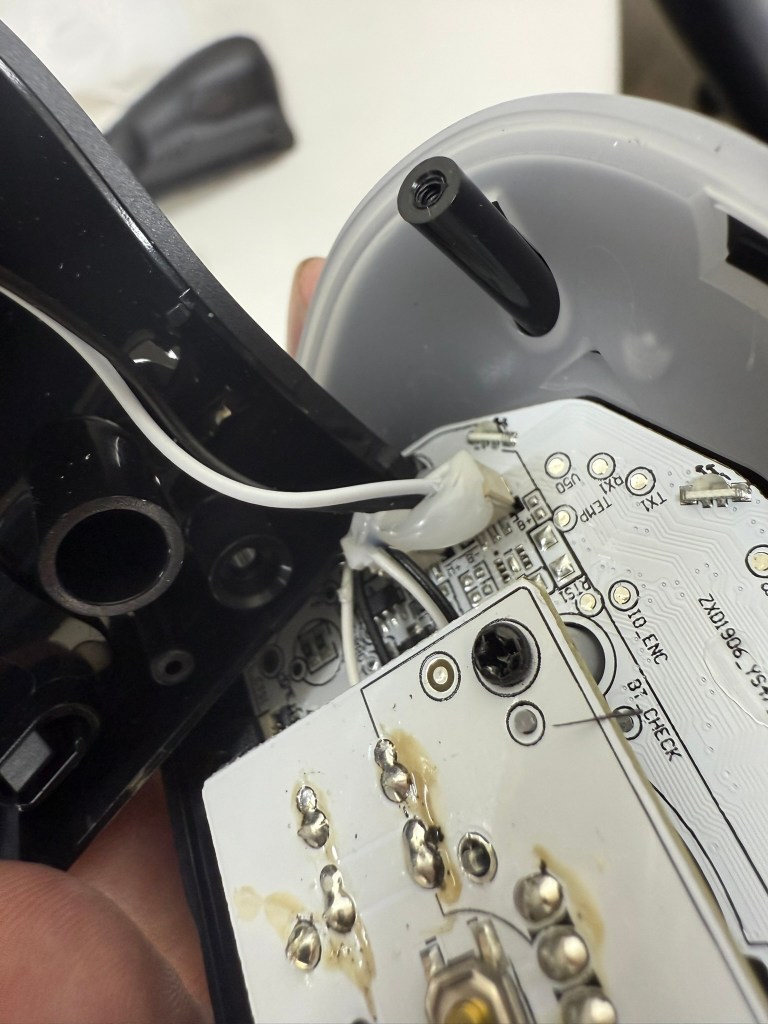

3.電池接頭處那邊用熱熔膠固定，慢慢弄就可以剝下來了
電池 電壓3.7V 電池容量500mah

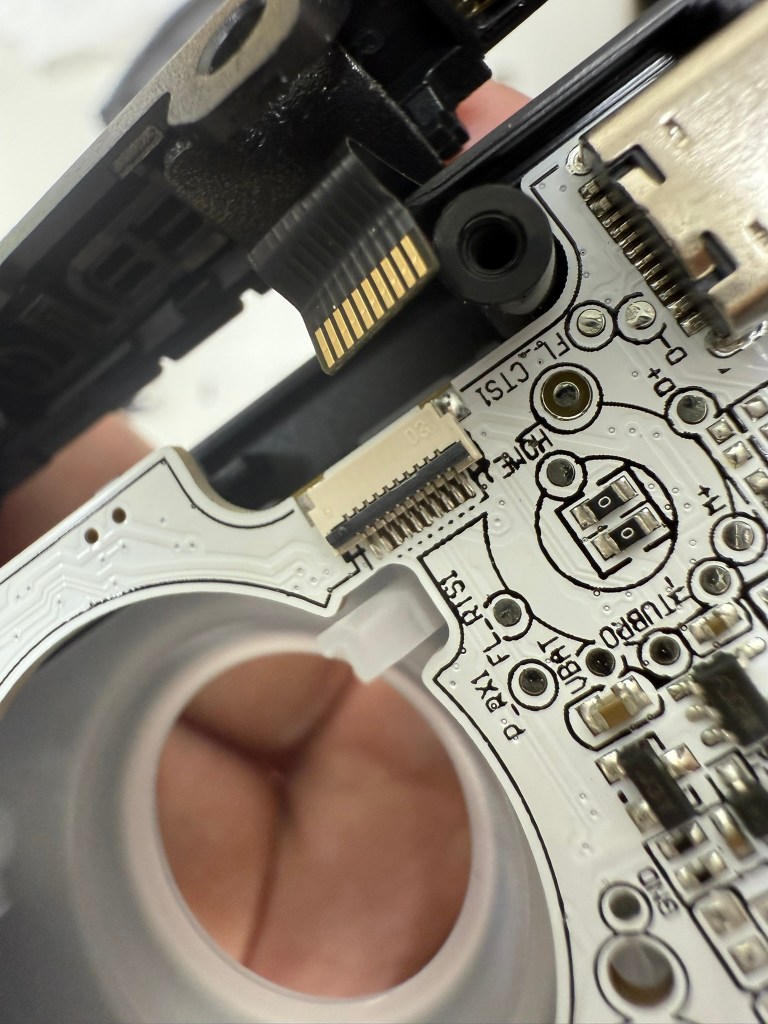

4.用手打開 搖桿跟 主板連接的排線座 把排線取出來

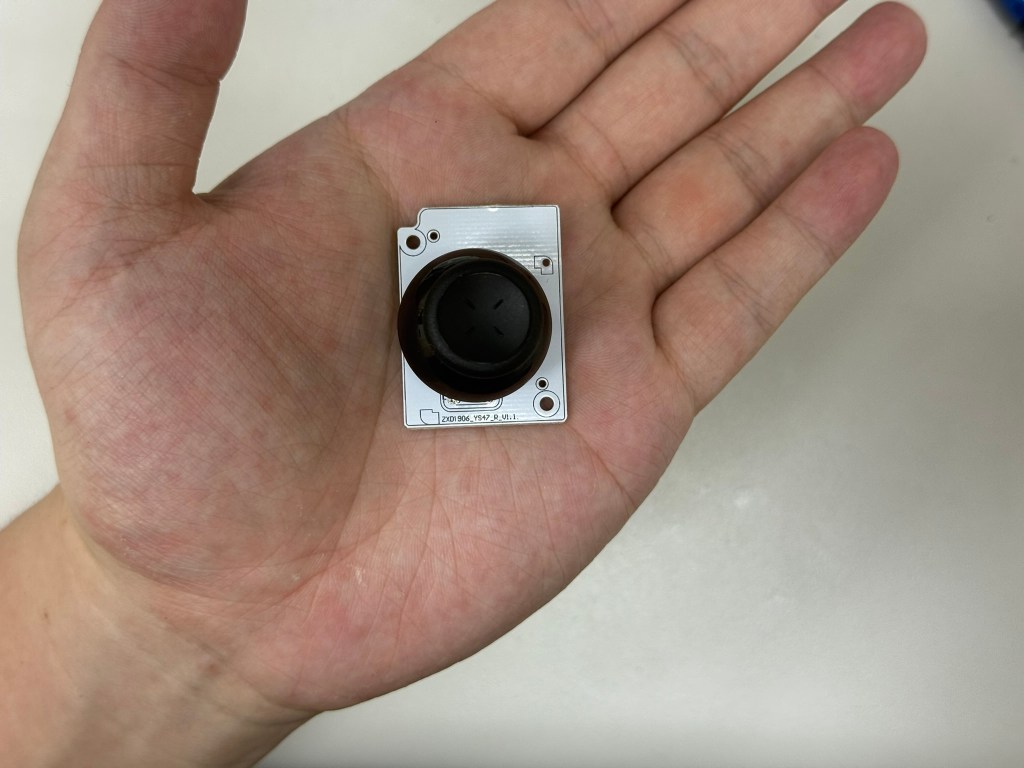

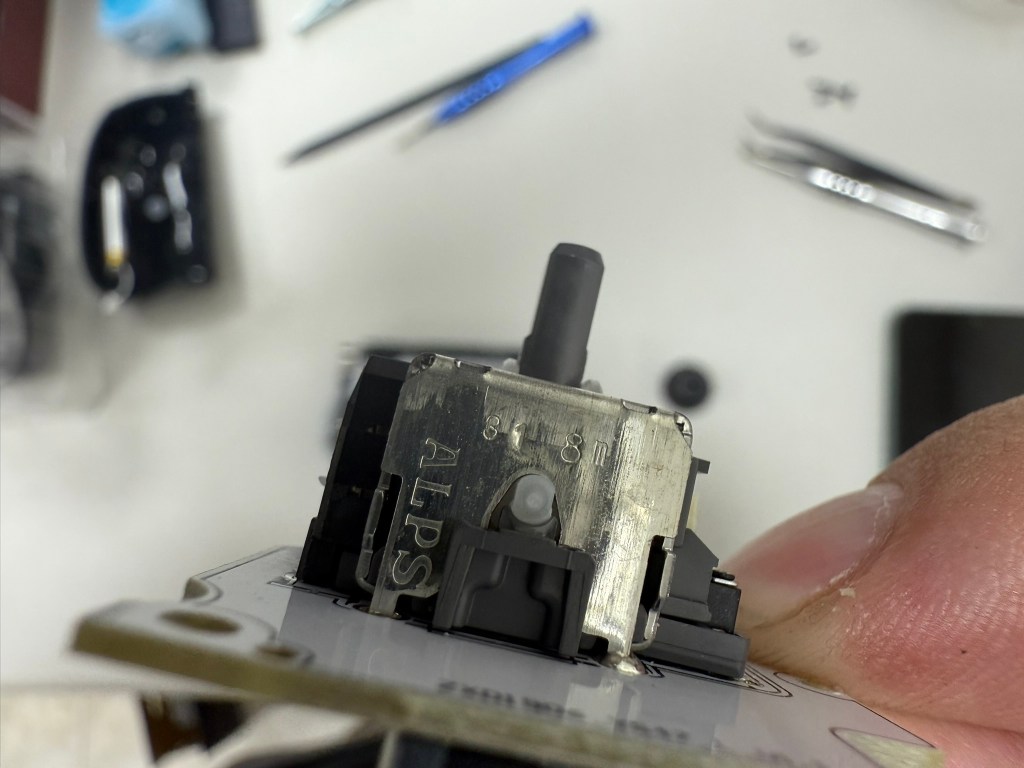

5.取出搖桿
搖桿是 ALPS 生產的，阻值是10K
搖桿的板子：ZXD1906_YS47_R_V1.1

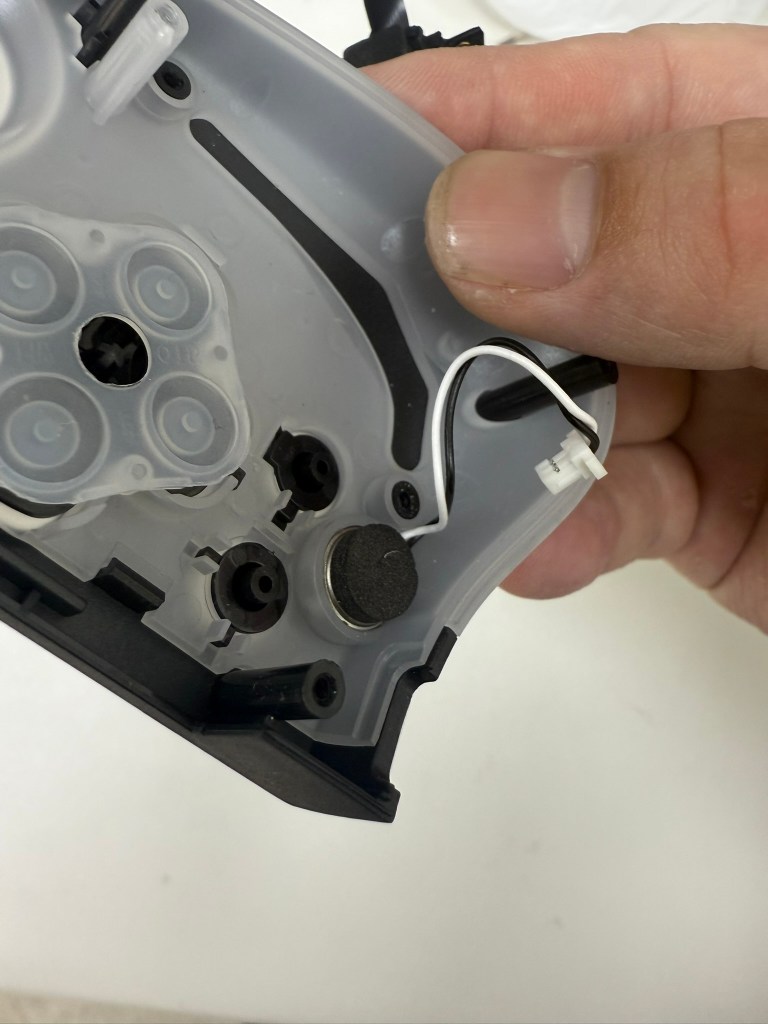

6.這個就是馬達，跟手機用的差不多，只是手機的馬達 應該質量比較好

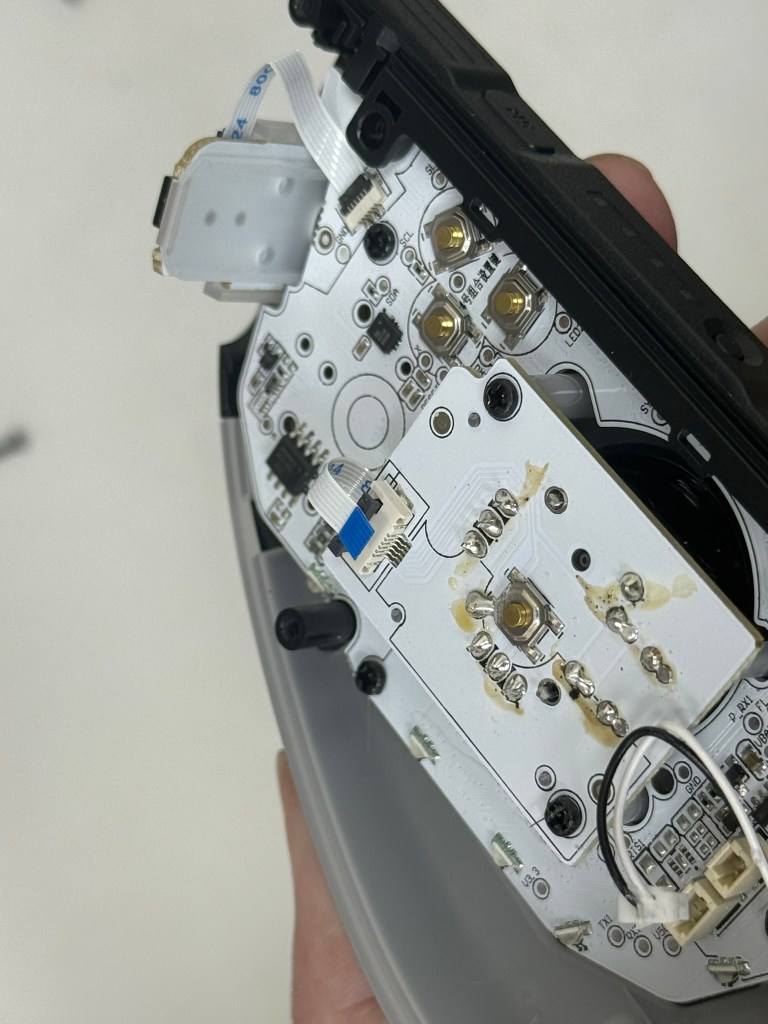

7.L鍵 跟 ZL鍵 用的是 凱隆8645 兩腳微動開關 90GF

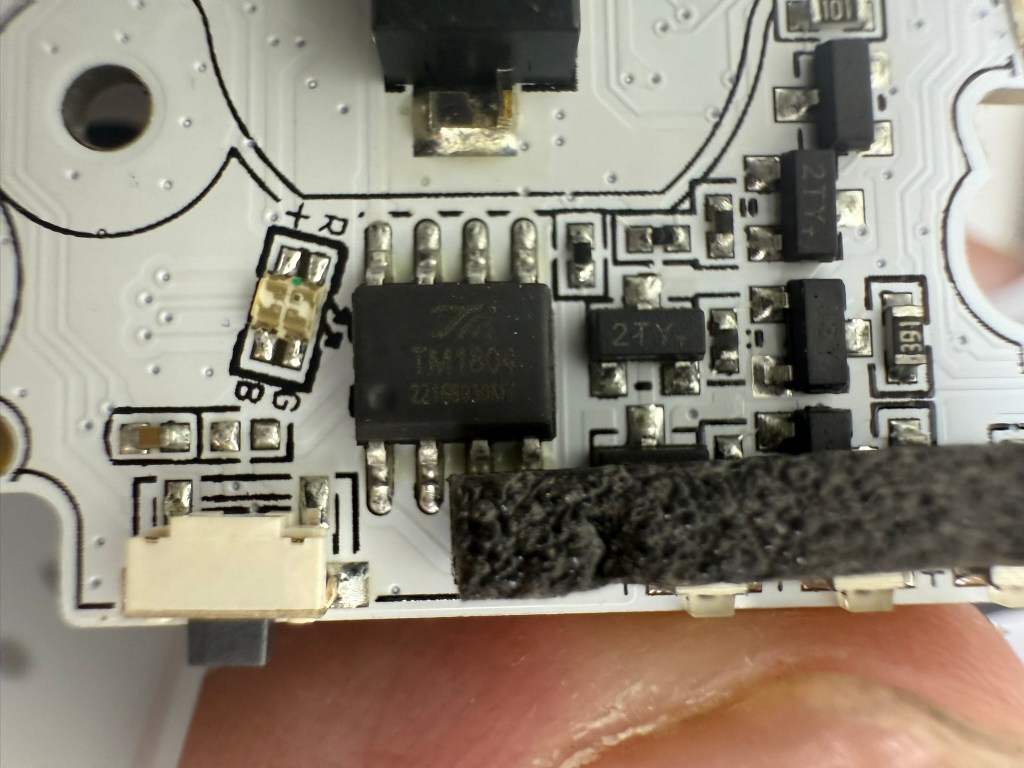

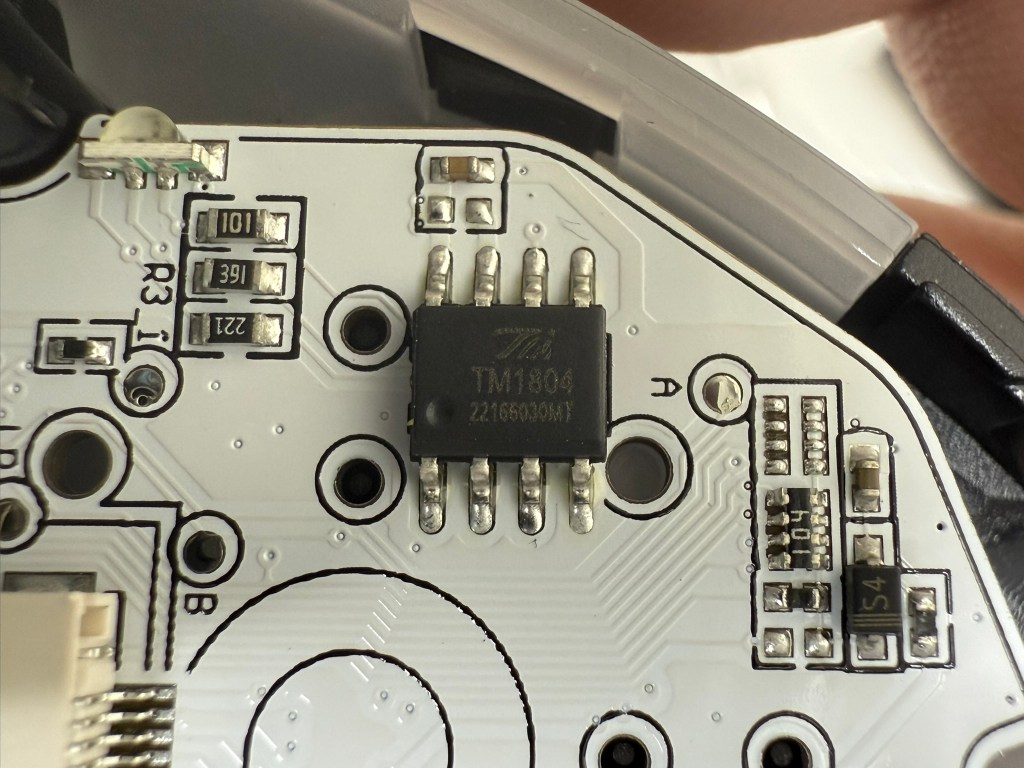

8.LED驅動控制 IC：TM1804 生產公司：天微

9.

10.RF IC：ZC32RF1M  生產公司：智旭科技
CRYSTAL：26.000MHZ

11.LED驅動控制 IC：TM1804 生產公司：天微

12.ABXY 也是用 凱隆8645 兩腳微動開關 90GF
四腳微動開關 尺寸是5.2*5.2 然後高度的話不確定

13. 用手打開 滑軌排線座(請慢慢打開)，然後把排線取出來

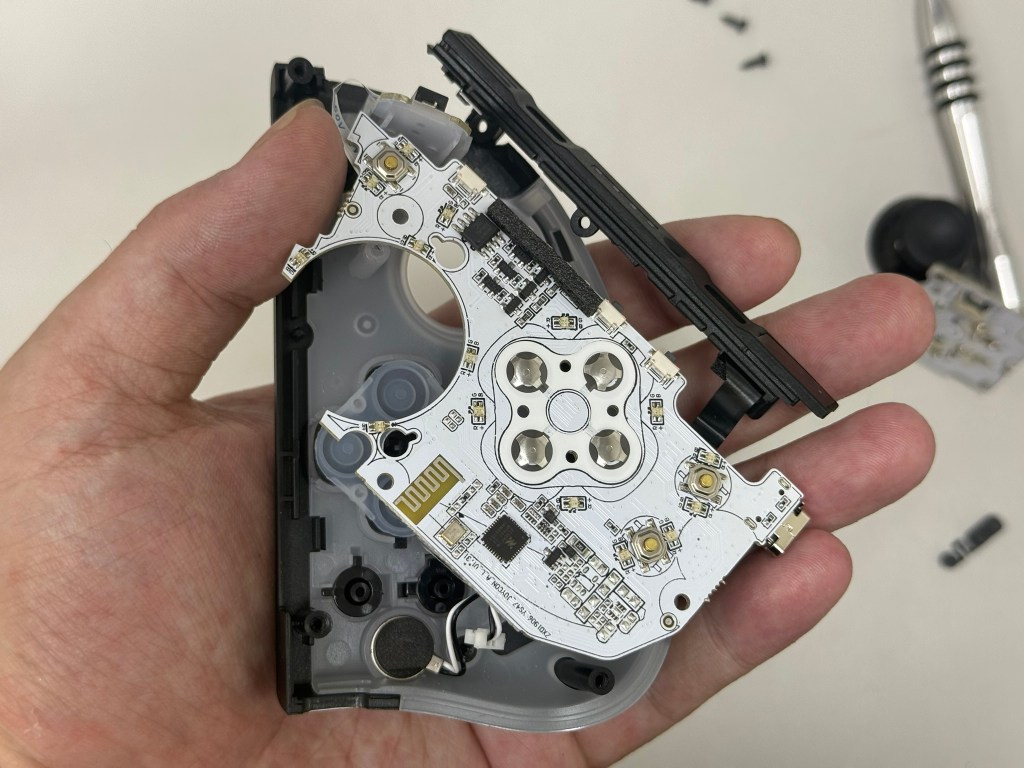

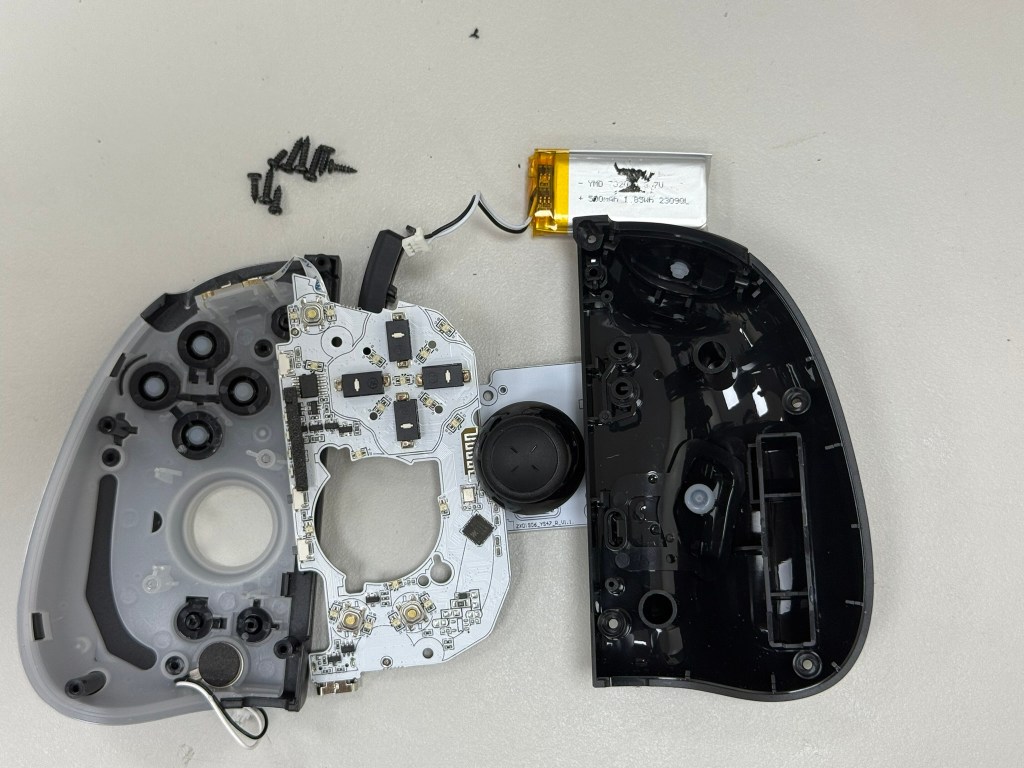

14. 左手全部拆解

16.先將左手背部的4顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

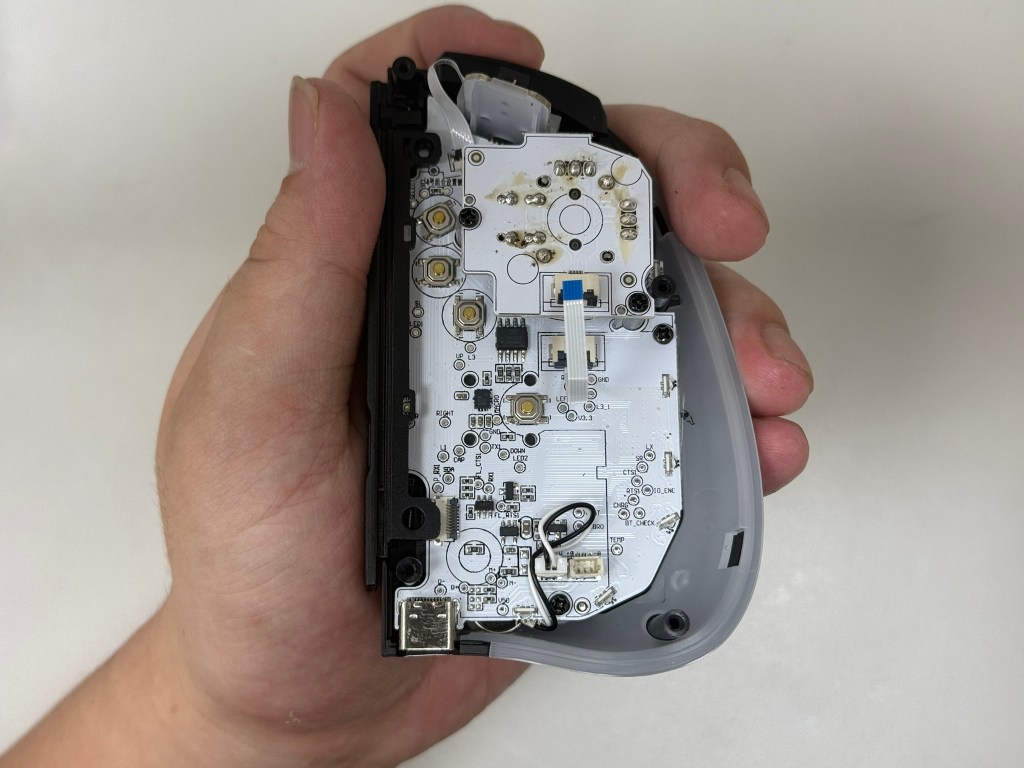

17.然後用手慢慢地將 左手 上蓋跟下蓋分離

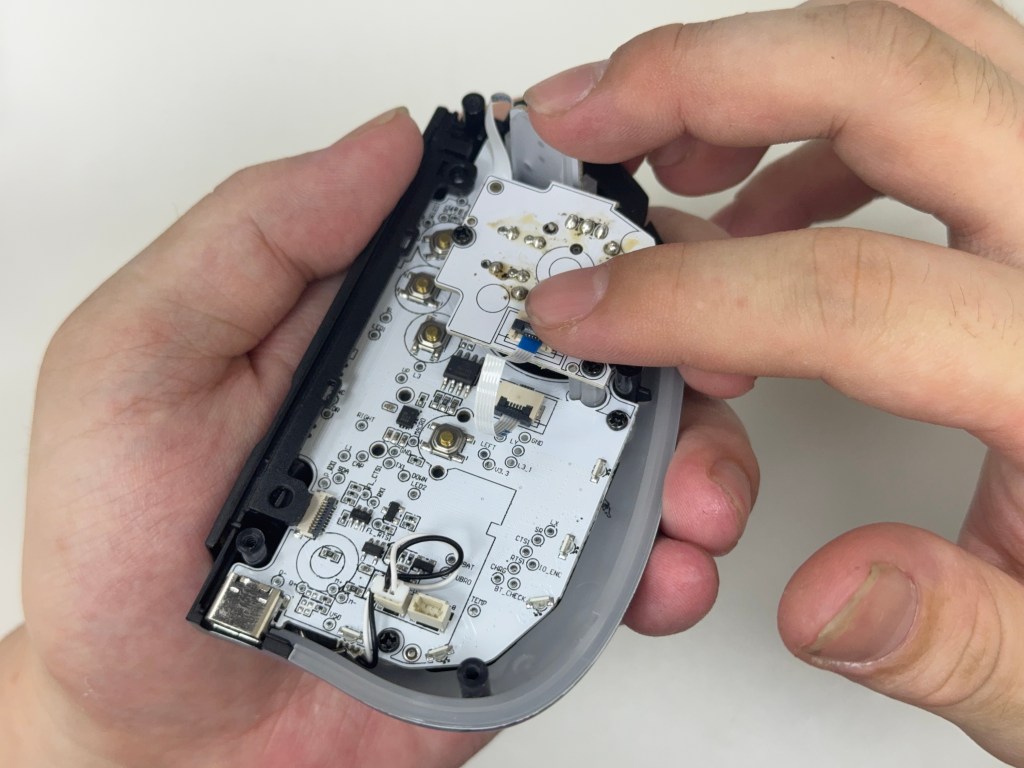

18.用手打開 搖桿跟 主板連接的排線座 把排線取出來

19. 取出搖桿
搖桿是 ALPS 生產的，阻值是10K
搖桿的板子：ZXD1906_YS47_R_V1.1

20.LED驅動控制 IC：TM1804 生產公司：天微

21.

22.方向鍵的部分 是用 按鍵彈片

23.RF IC：ZC32RF1M  生產公司：智旭科技
CRYSTAL：26.000MHZ

24.左手全部拆解
