準備工具

• 十字螺絲起子 *1(尺寸1.5 或者 2.0 都可以，看自己用哪個順手)
• 翹棒*1
• 鑷子*1

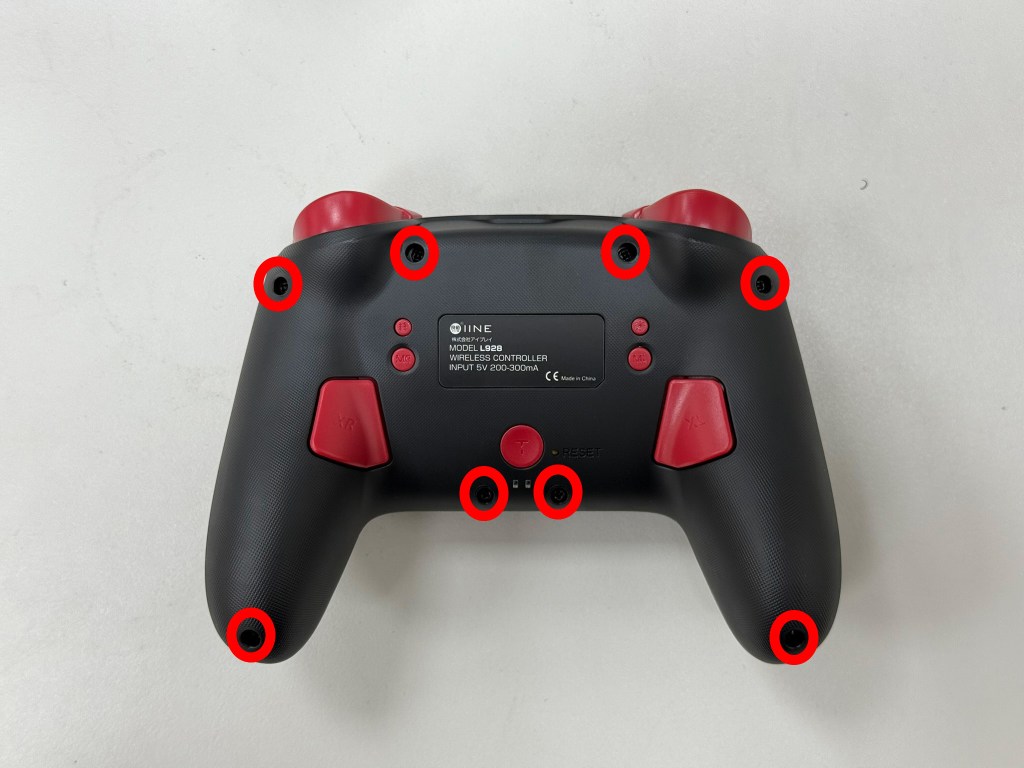

1.先將背部的8顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

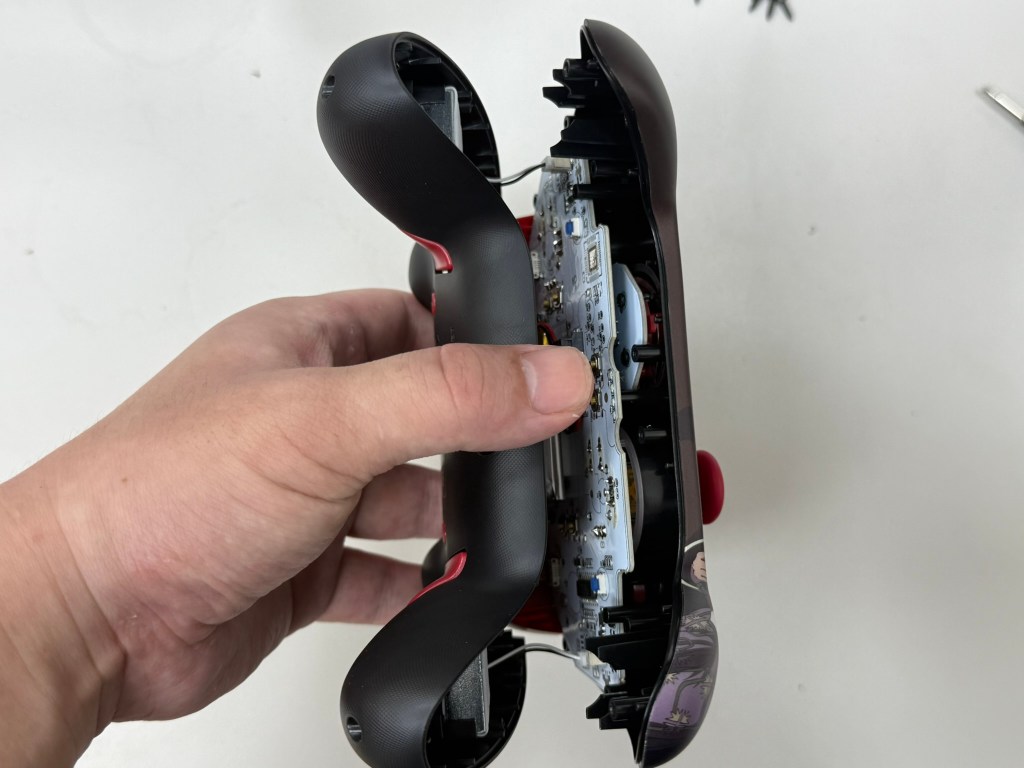

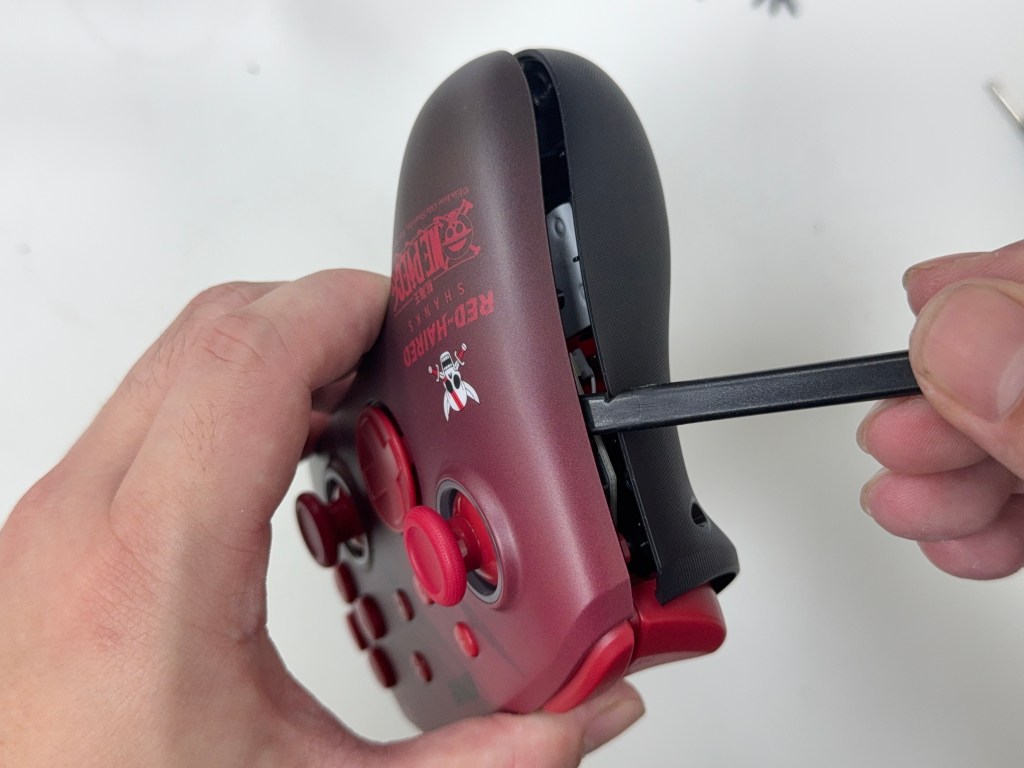

2.用翹棒插入 上下蓋的縫隙，就可以直接將上下蓋 打開來
要把 馬達的排線給拔掉 再完整的打開

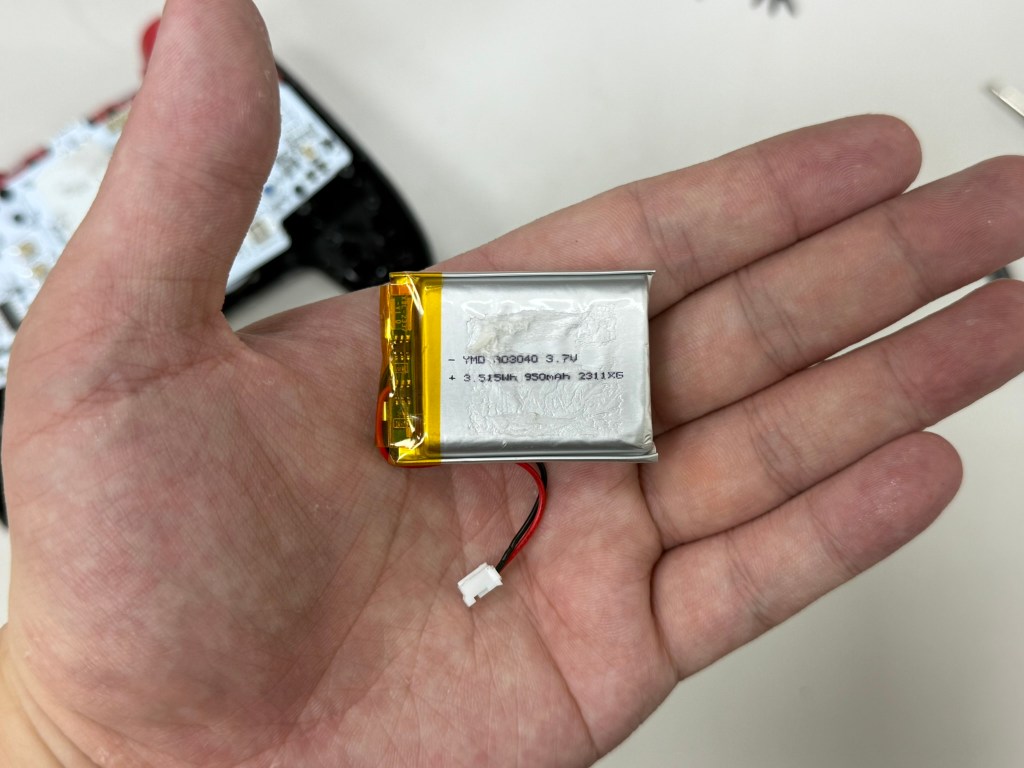

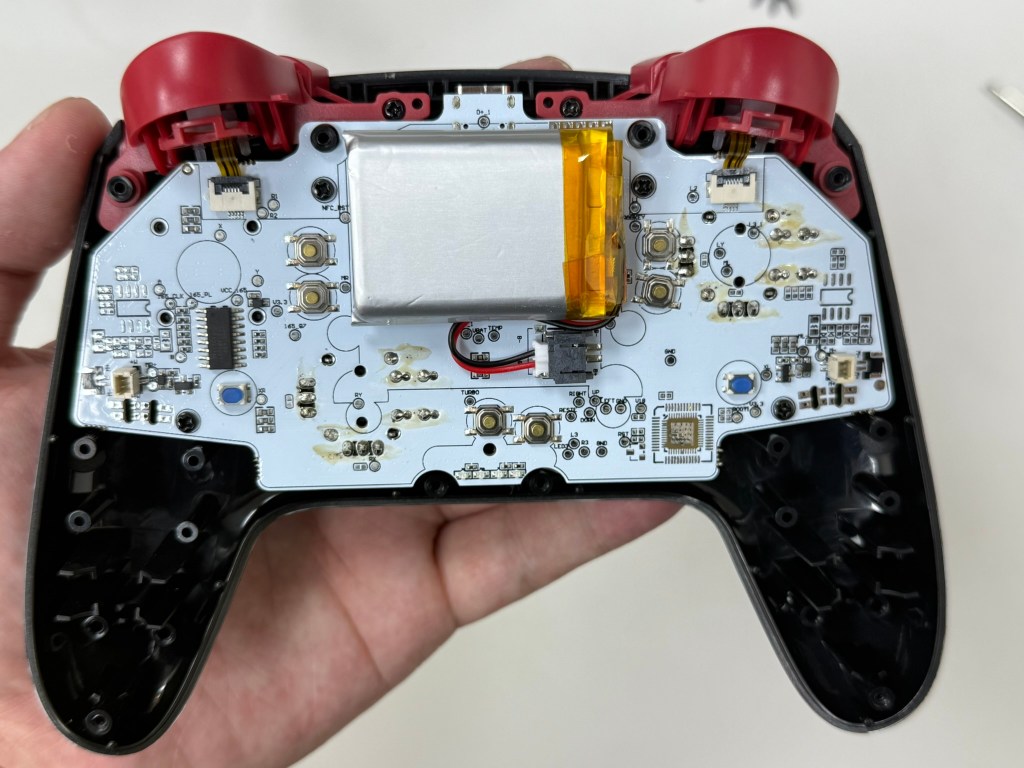

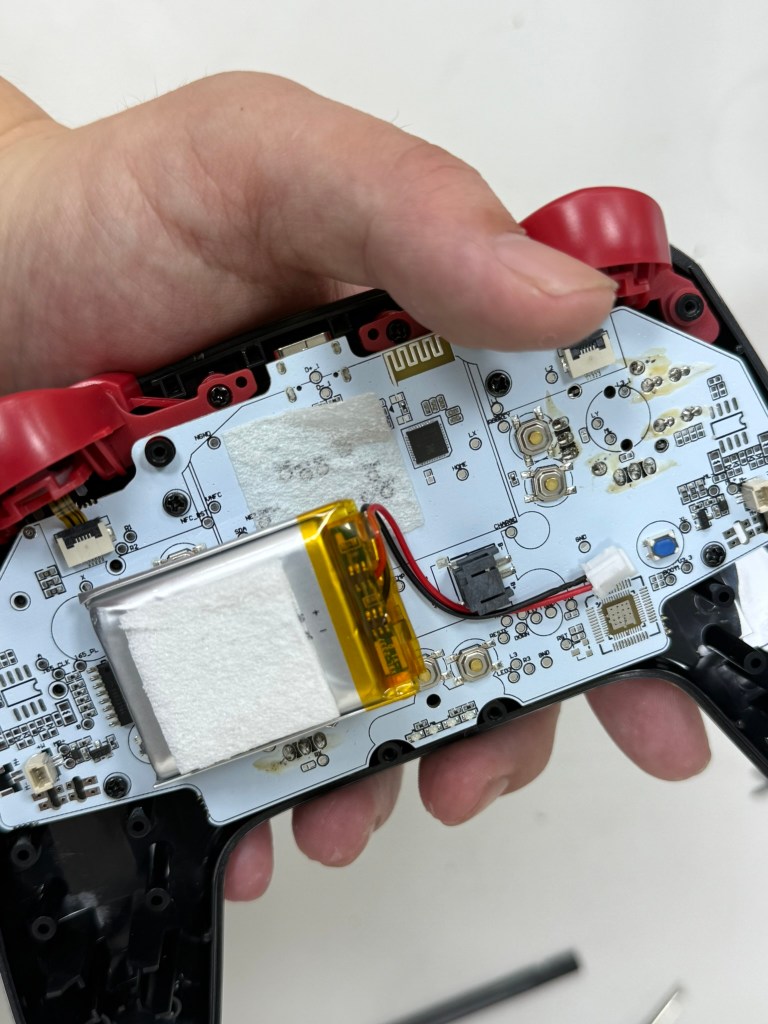

3.先把電池取下來
電池 電壓 3.7V 電池容量 950mah

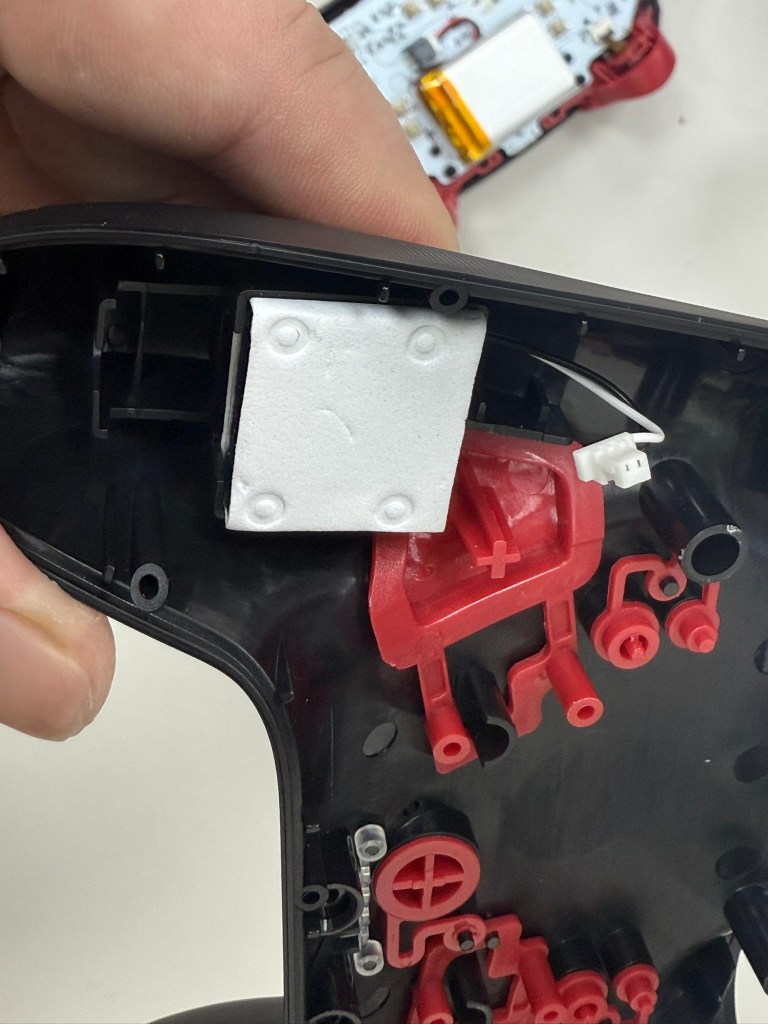

4.馬達是傳統震動馬達(轉子馬達)，只是外觀上 不太相同 外層有弄一層鐵殼 然後裹著泡棉膠 底部還用雙面膠再黏過

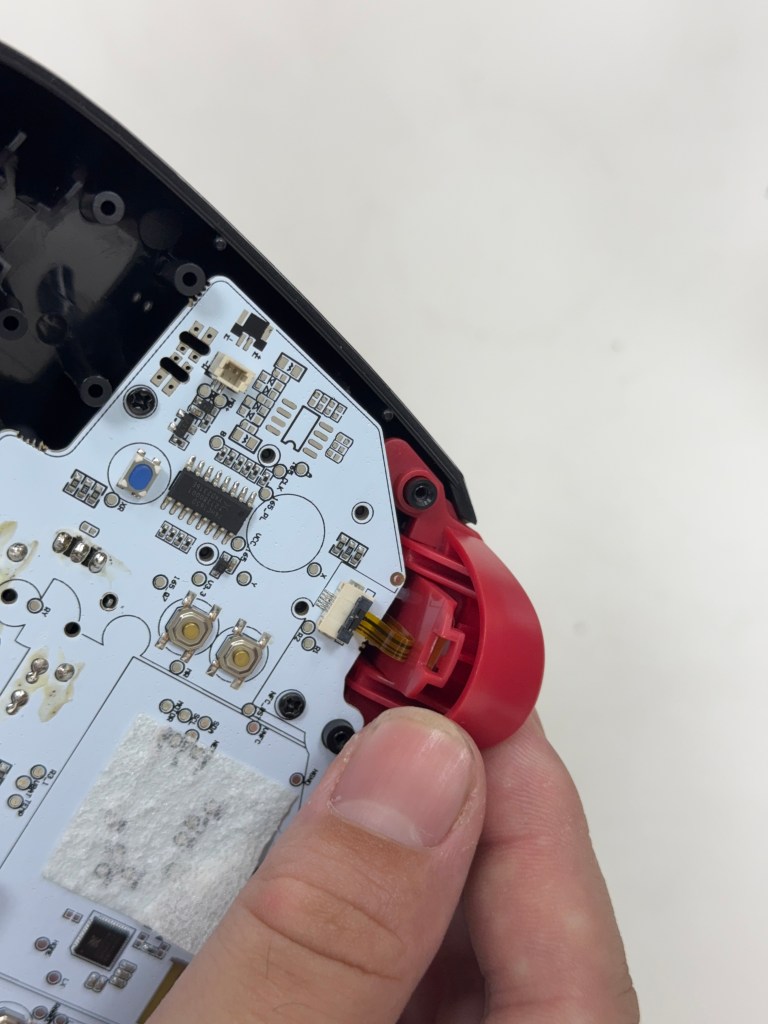

5.用手或者翹棒打開ZR ZL 排線座，取出排線，將ZR ZL 取下來
還有 ZR ZL邊緣 各有1顆 十字螺絲要取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

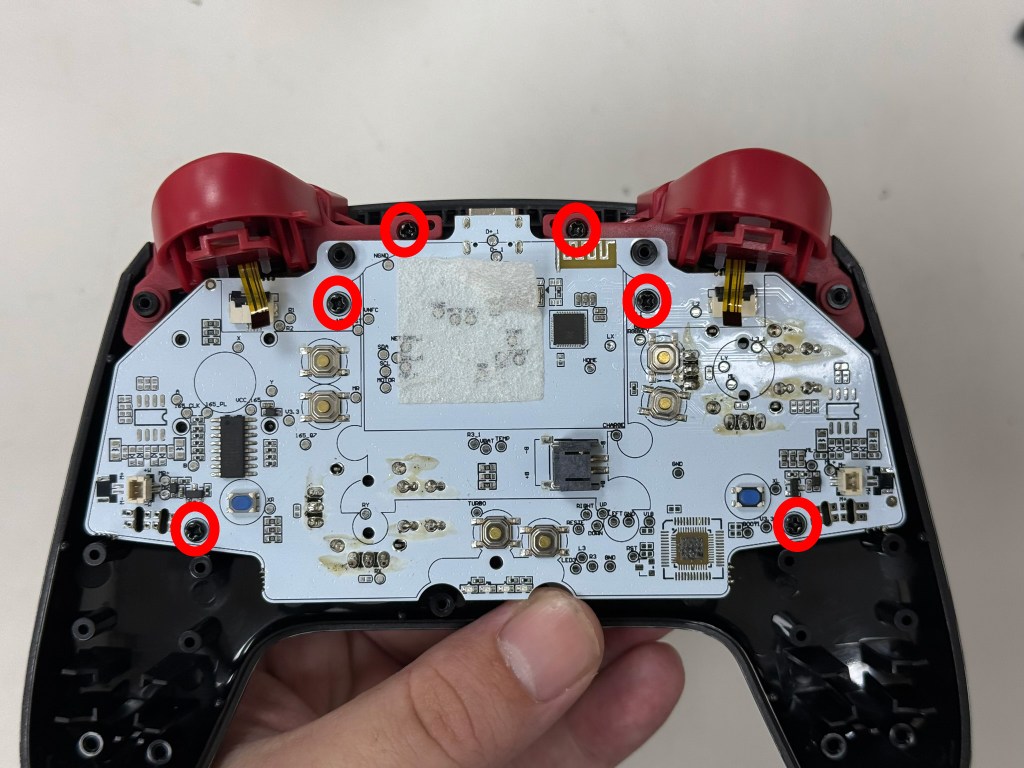

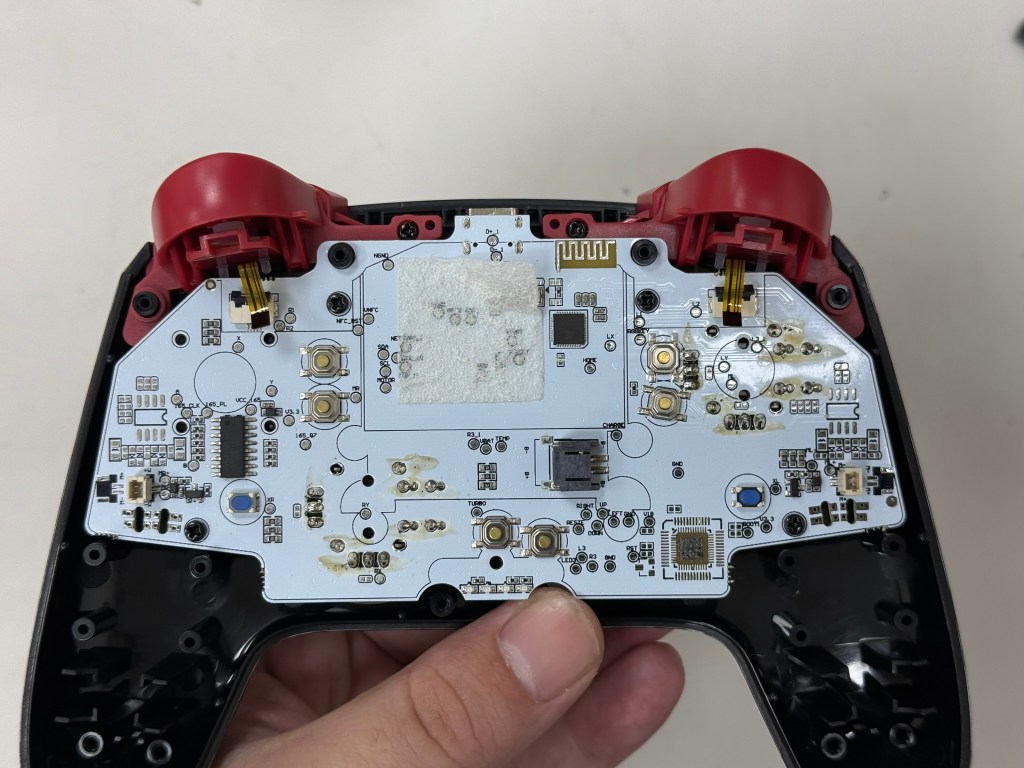

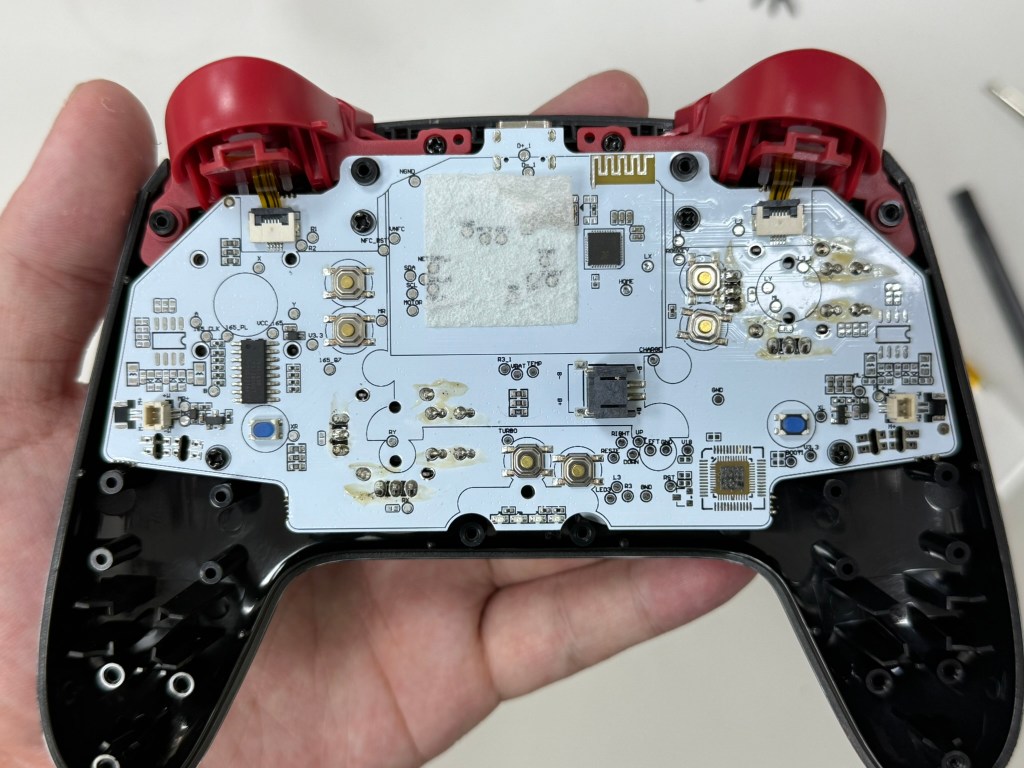

6.將主板的4顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
還有 ZL按鍵 跟 ZR按鍵的 2顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

7.取出主板

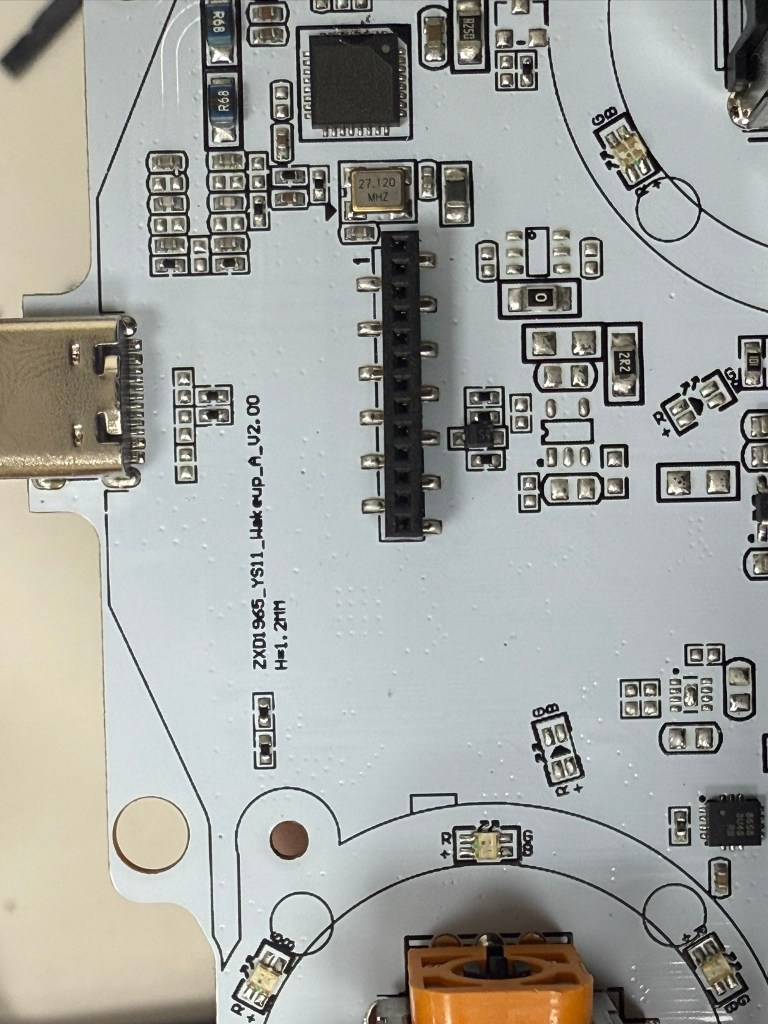

主板型號：ZXD1965_YS11_wakeup_A_V2.00

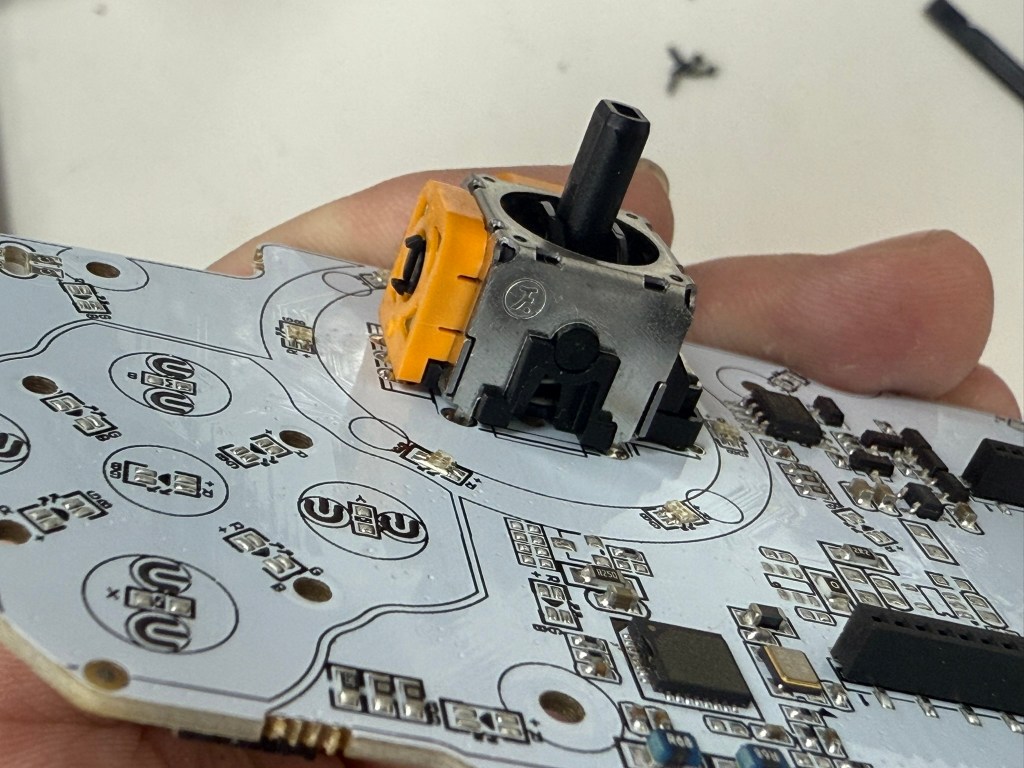

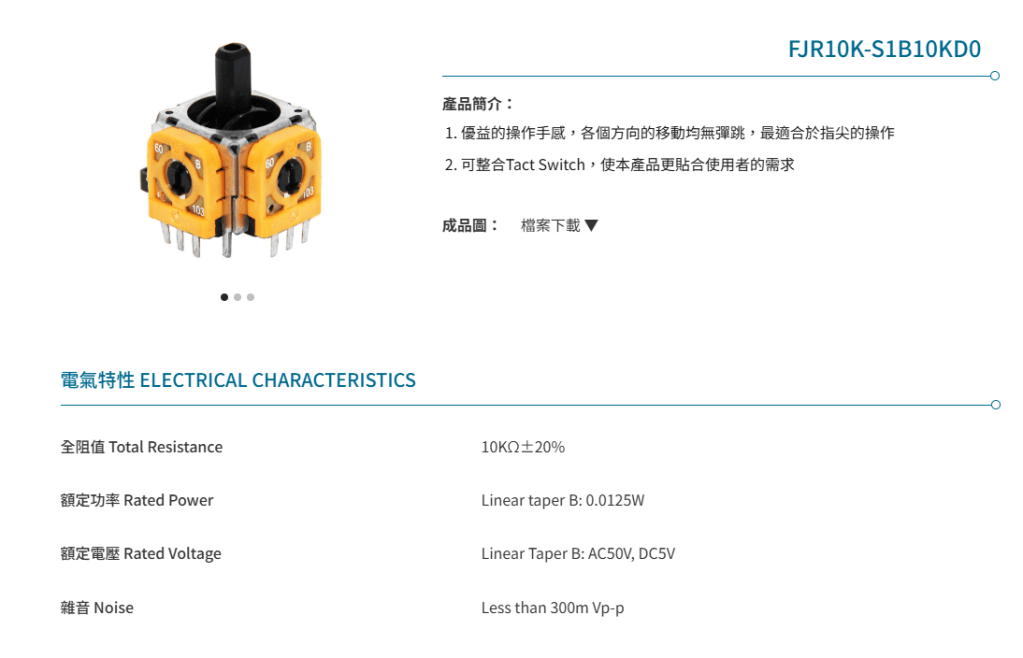

8.搖桿是 福哥興業 生產的，型號是：FJR10K-S1B10KD0
阻值是10K 有效角度 60度；有效角度這部分 是可以跟工廠談的 所以不用特別在意

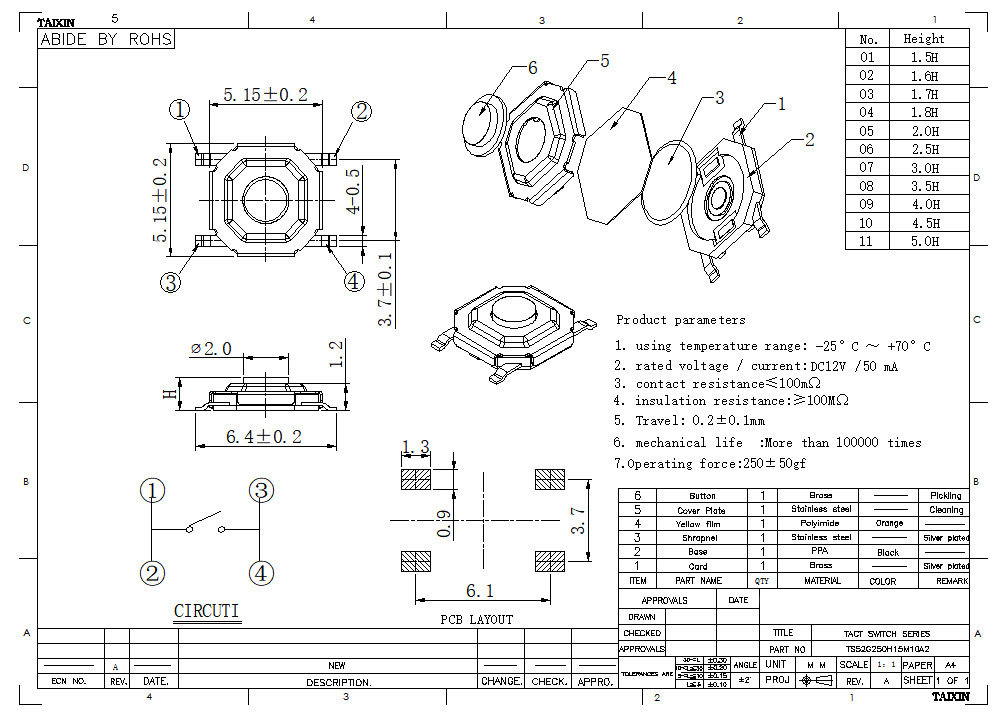

9.微動開關的尺寸是 5.2*5.2 然後高度我不確定

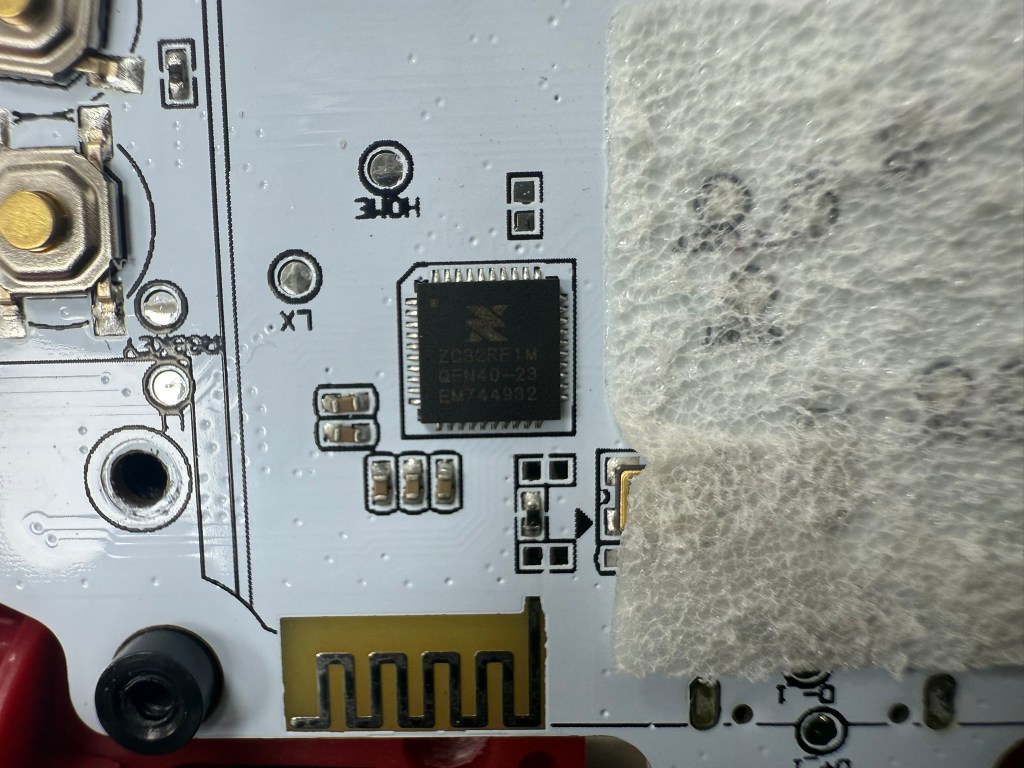

10.RF IC：ZC32RF1M 生產公司：智旭科技
CRYSTAL：26.000MHZ

11. IC：74HC165D 生產公司：Nexperia: Global semiconductor company

12. LED驅動控制 IC：TM1804 生產公司：天微

13.IC：86583U46 RB

14. 主IC的型號 被雷雕機除掉了
CRYSTAL：27.120MHZ

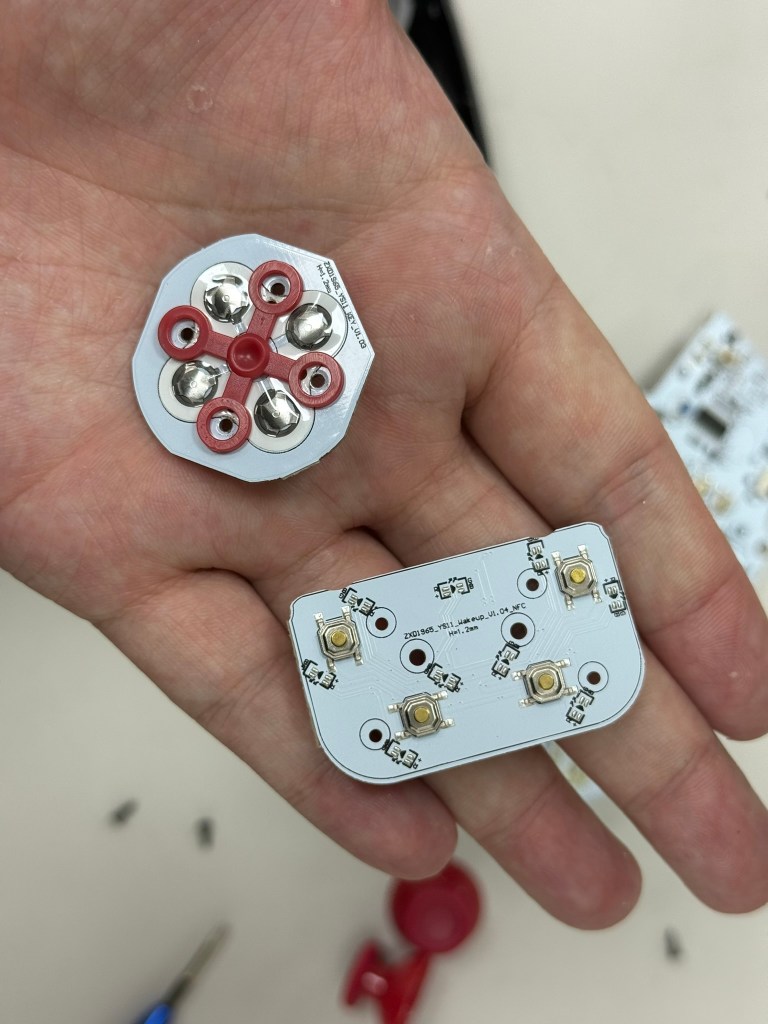

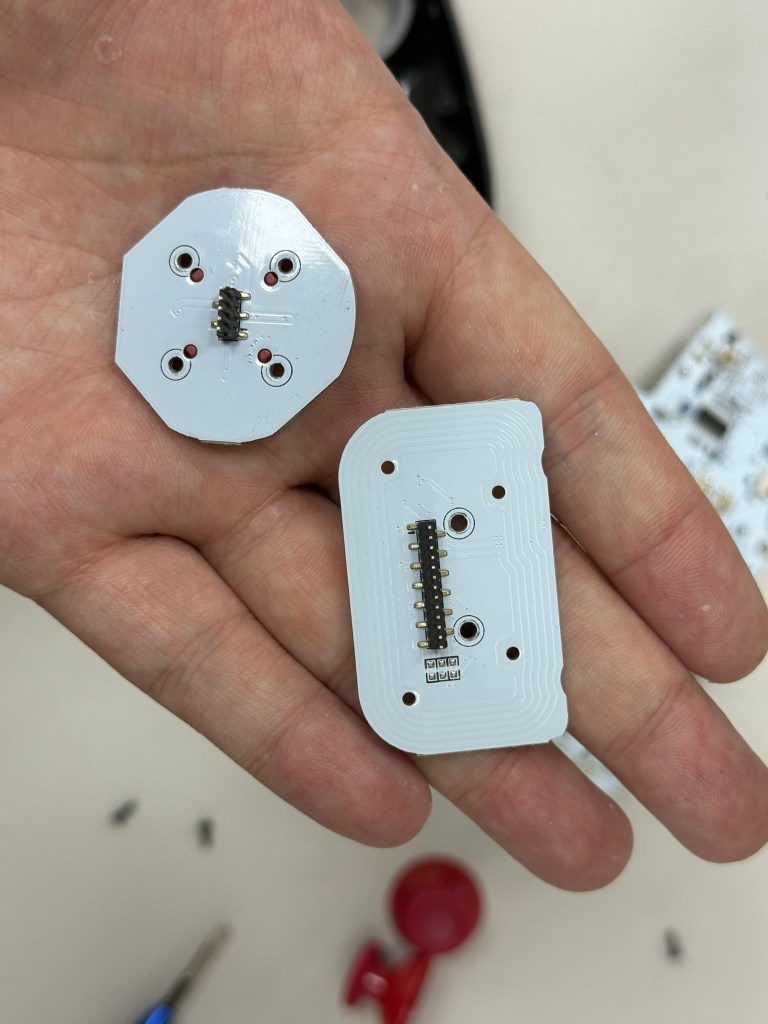

15.方向鍵 用的是 按鍵彈片，然後 截圖鍵 Home鍵 減號 加號 用的是 微動開關

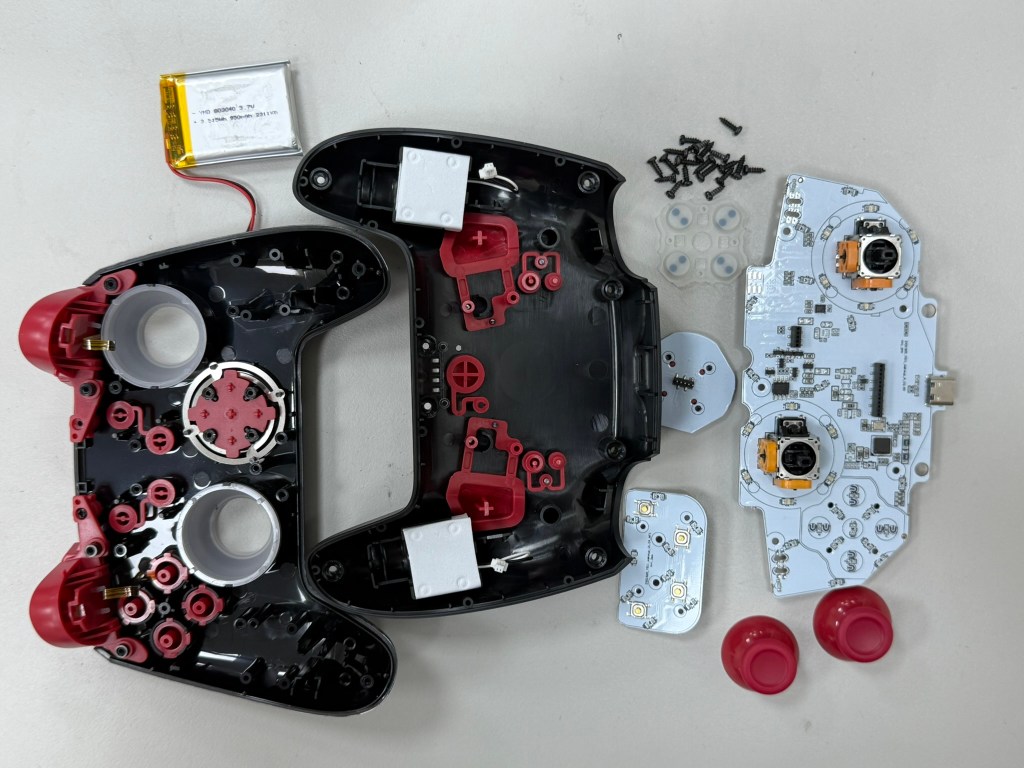

16.完整拆解
