準備工具

• 十字螺絲起子 *1(尺寸1.5 或者 2.0 都可以，看自己用哪個順手)
• 翹棒*1
• 鑷子*1

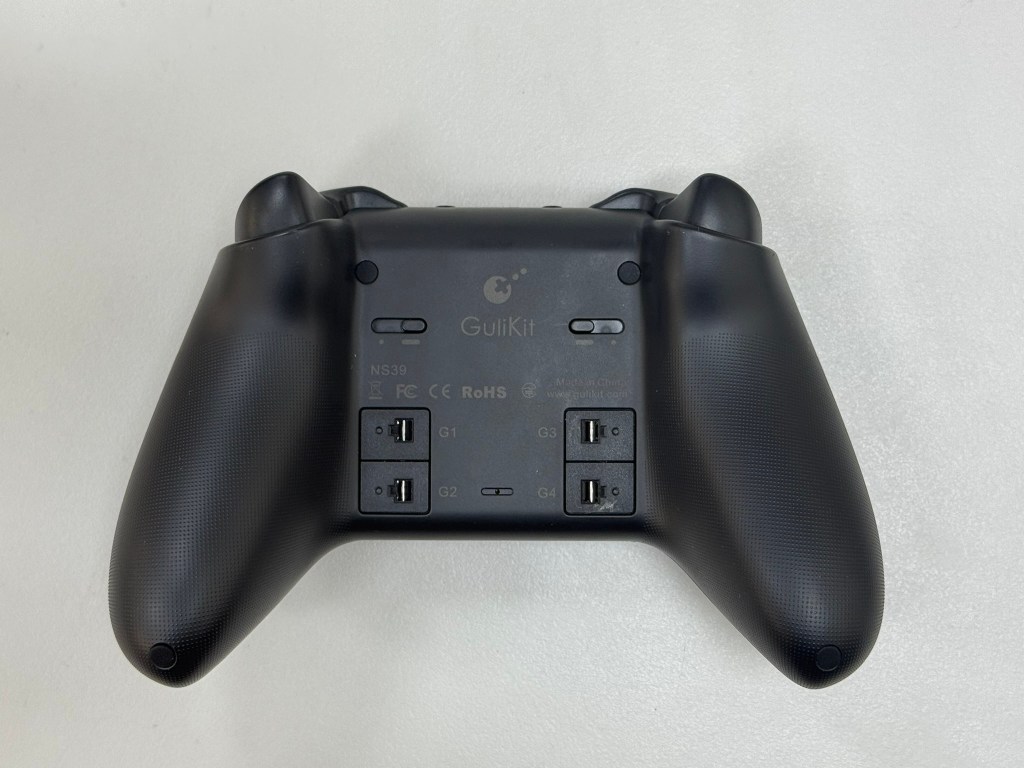

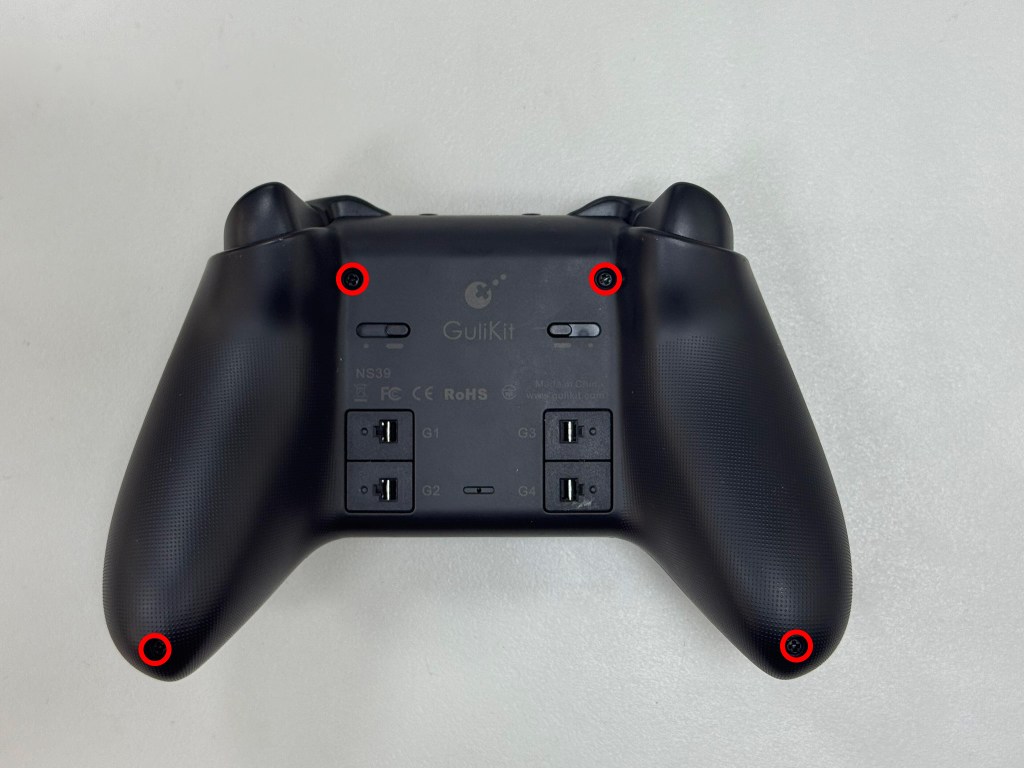

1.原本的螺絲孔位被矽膠塞塞住了 用鑷子先挑起來 再將背部的4顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

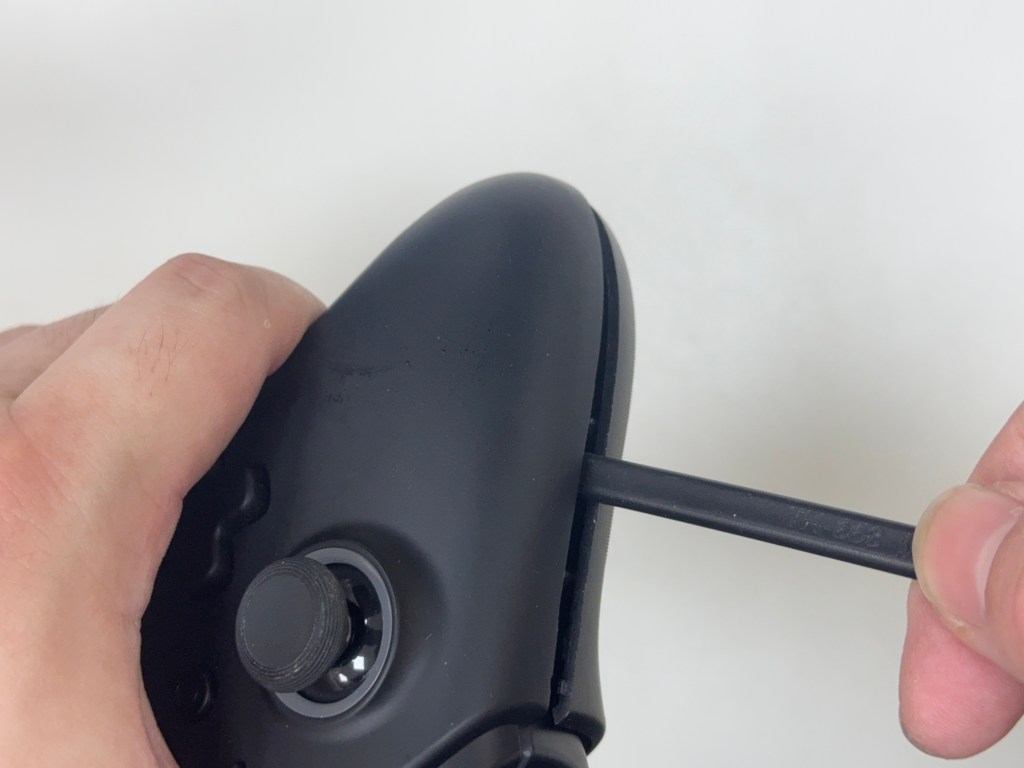

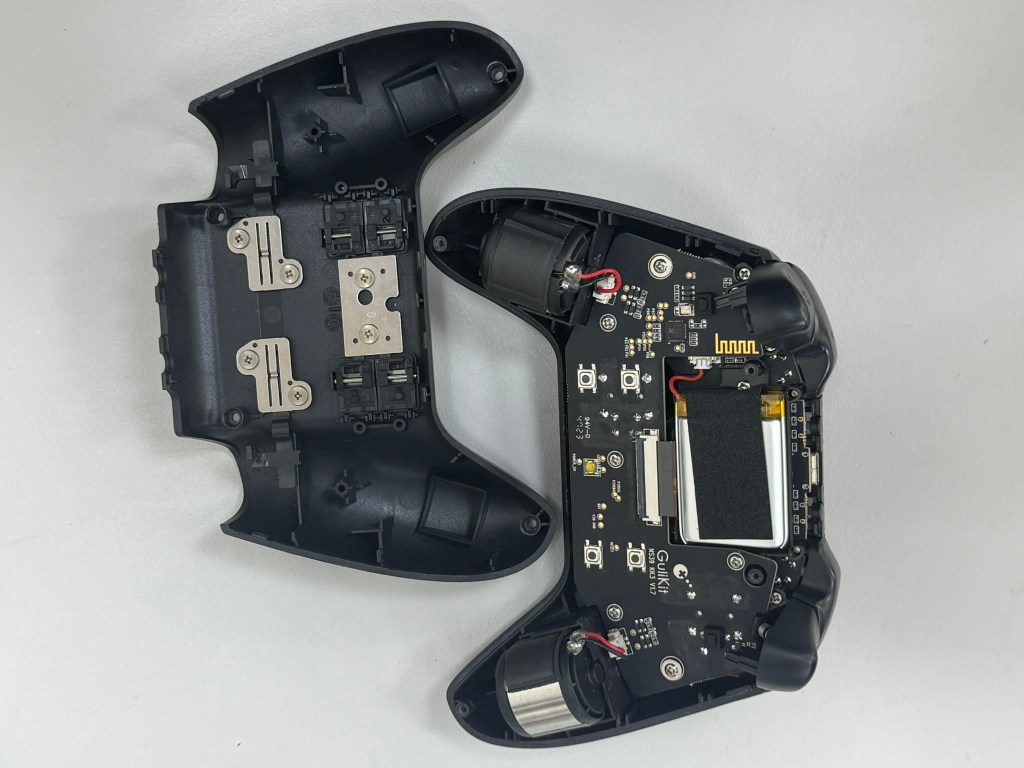

2.用翹棒插入 上下蓋的縫隙，就可以直接將上下蓋 打開來

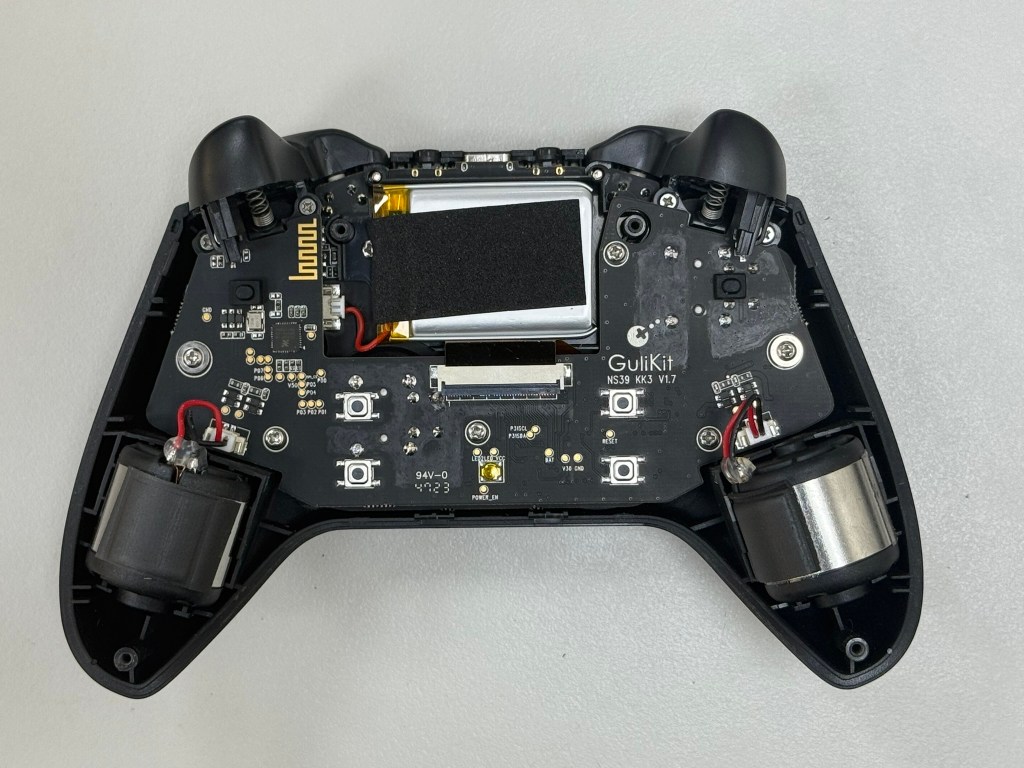

要把 馬達的排線給拔掉 再完整的打開

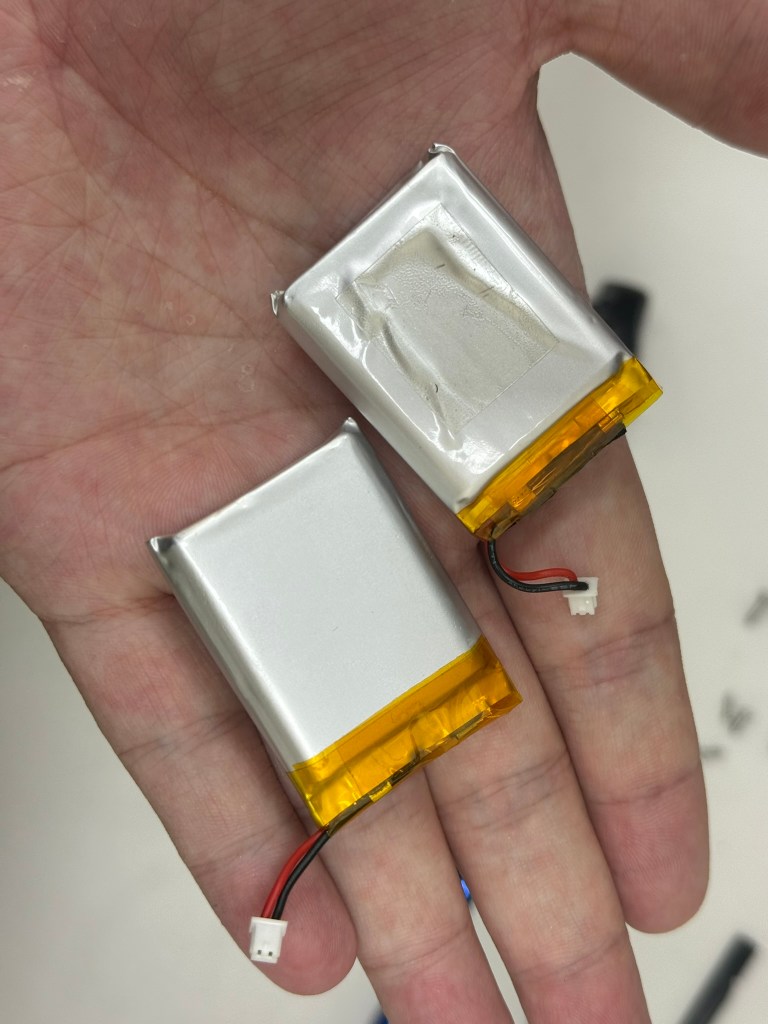

3.先把電池取下來 它的電壓 容量 被海綿貼住了 我就不撕開 我之前有其他拆解過谷粒的手把 看外觀上來說應該是用同一顆
電池 電壓 3.7V 電池容量 1000mah

4.馬達是說 是線性馬達，然後可以切換成 傳統震動馬達(轉子馬達)

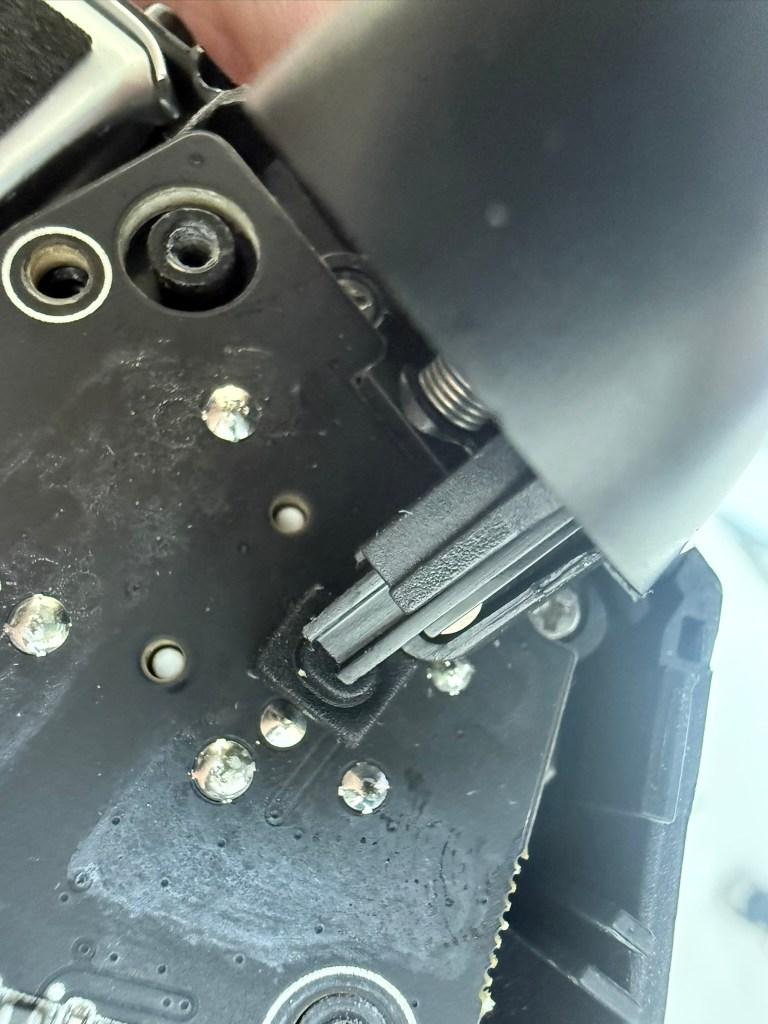

5.ZR鍵 跟 ZL鍵 可以切換 霍爾扳機 跟 微動觸發

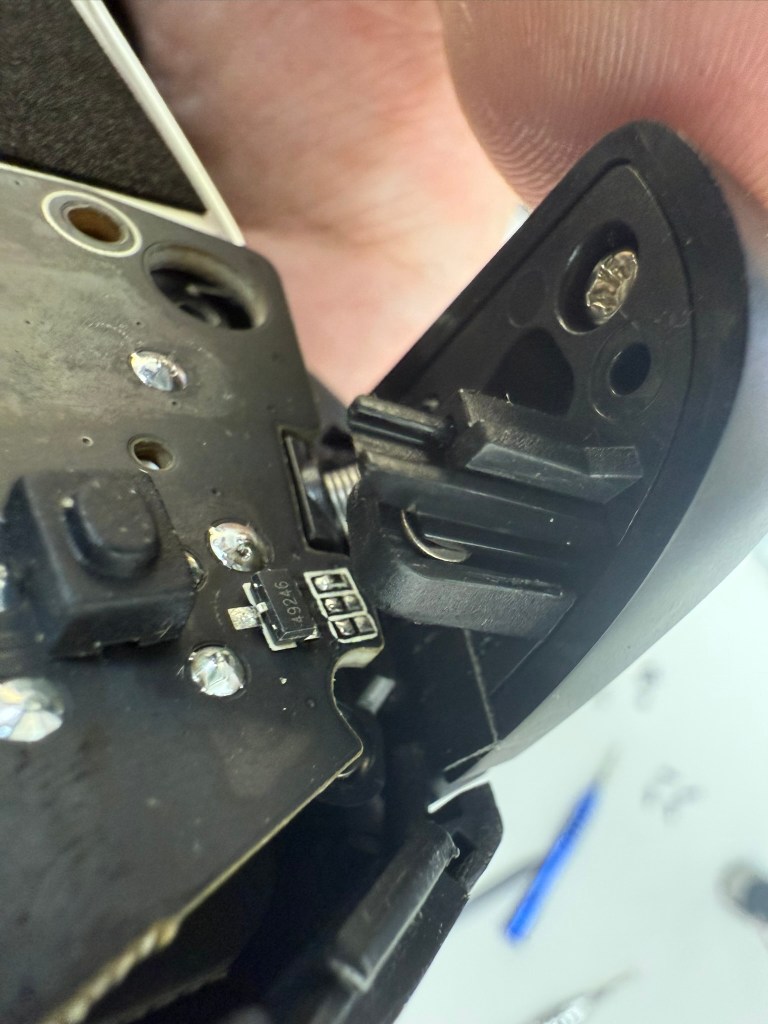

霍爾扳機的模式 會有一顆 霍爾 IC + 磁鐵(永磁體) 只要靠近之後 就會作用
切換成 微動 就是直接按壓到微動就觸發
要卸下 ZL按鍵 跟 ZR按鍵，要將4顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)十字1.5(PH000) 十字2.0(PH00)

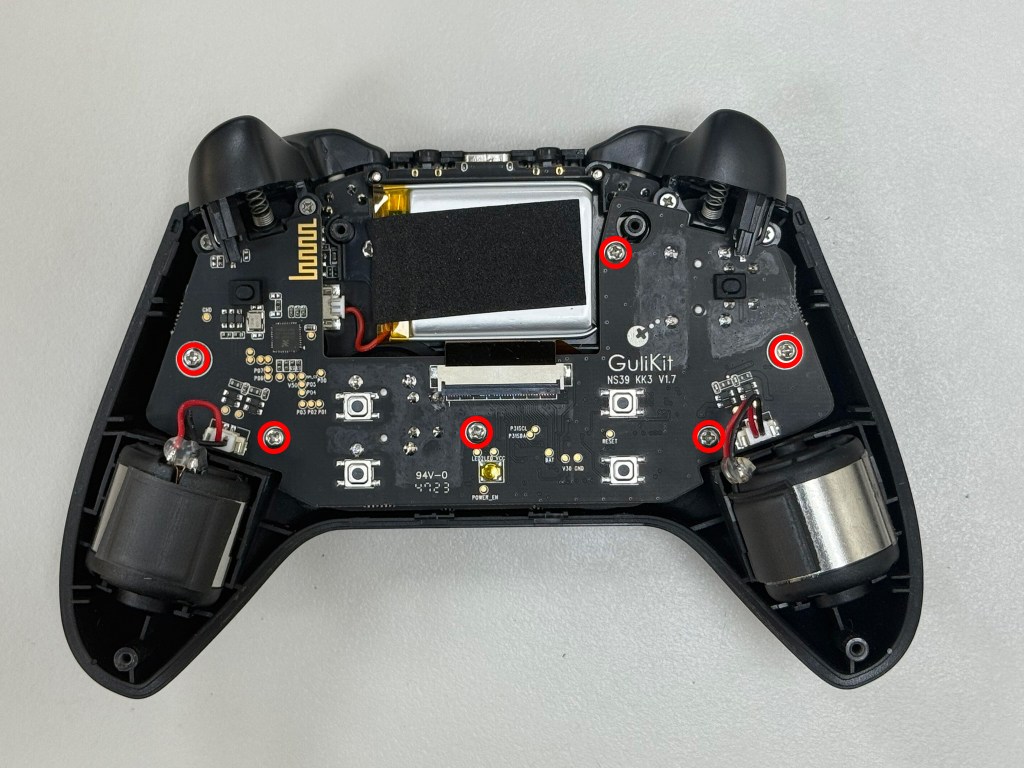

6.將主板的6顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

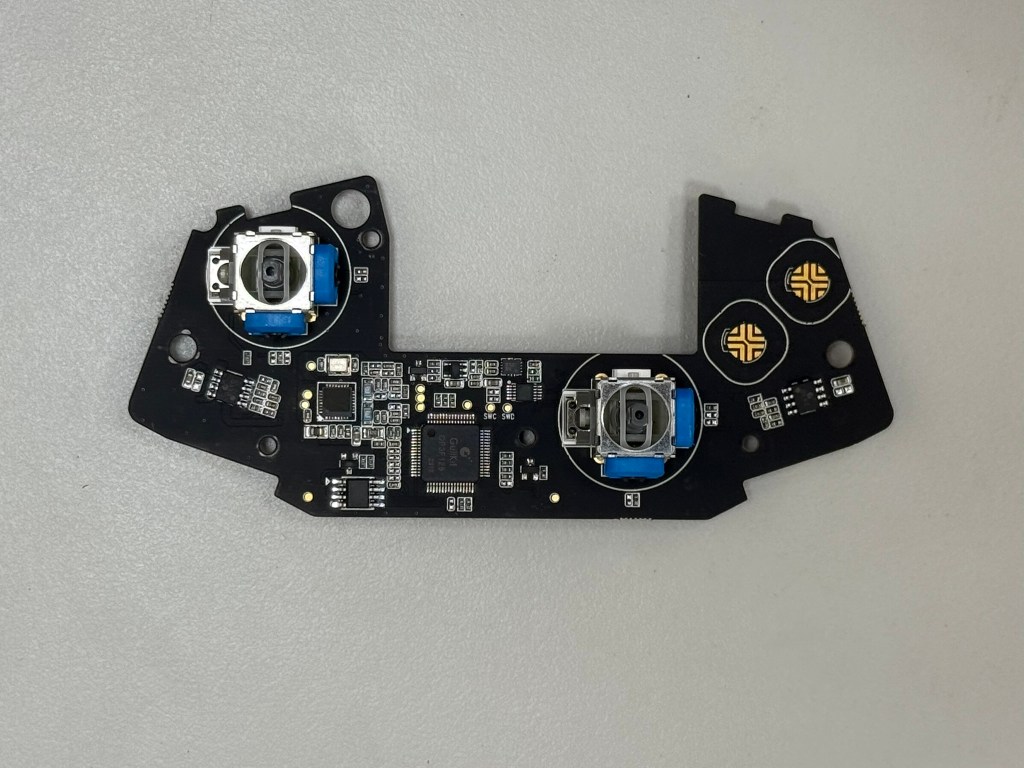

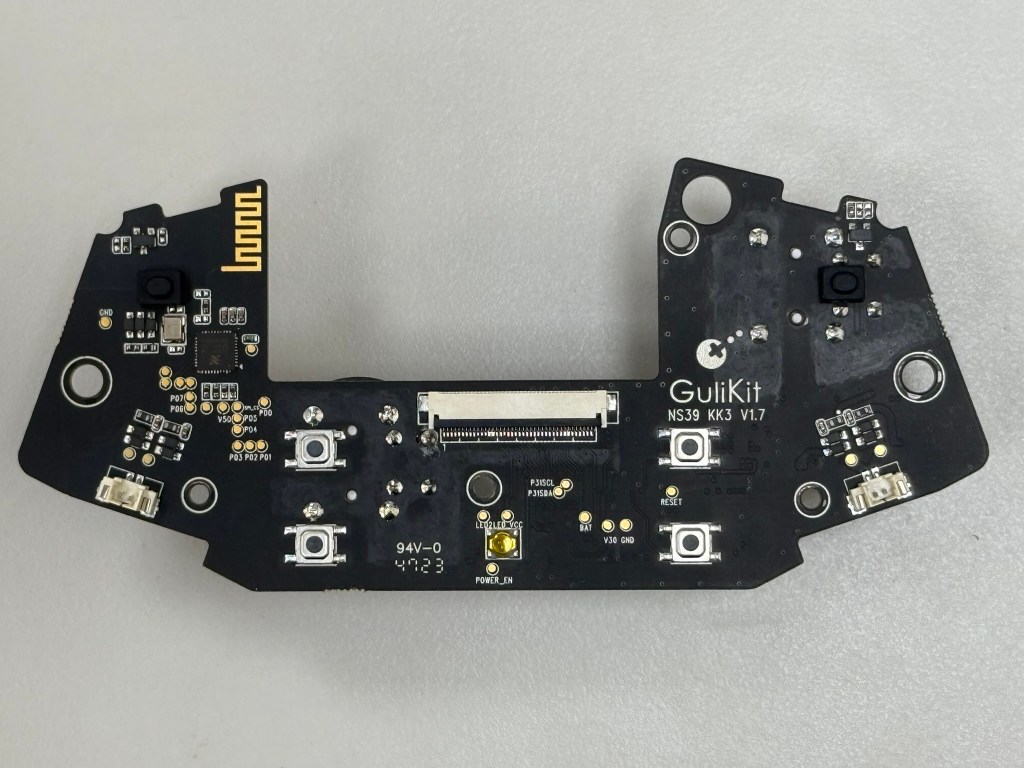

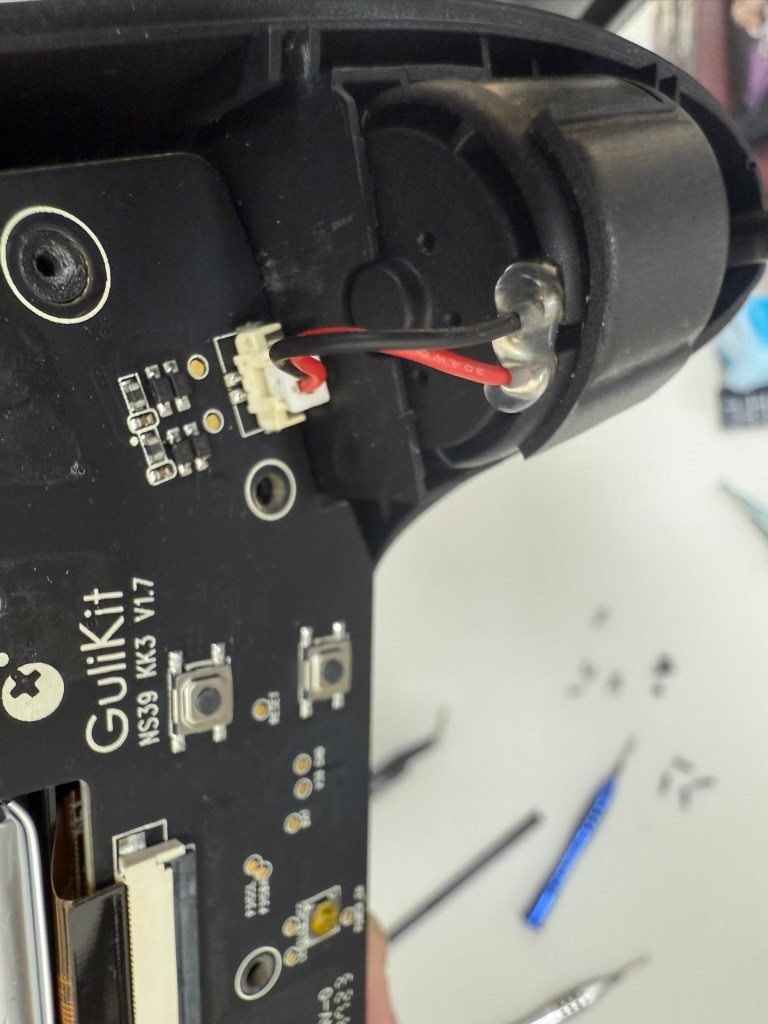

7.取出小板
小板型號：NS39 KK3 V1.7

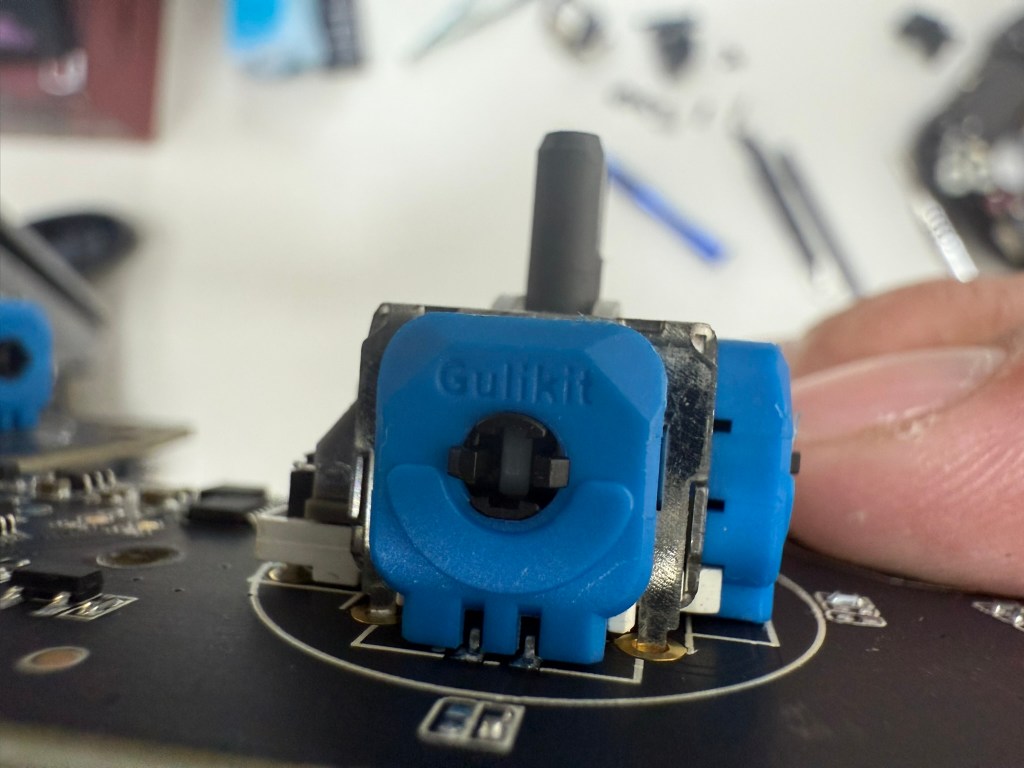

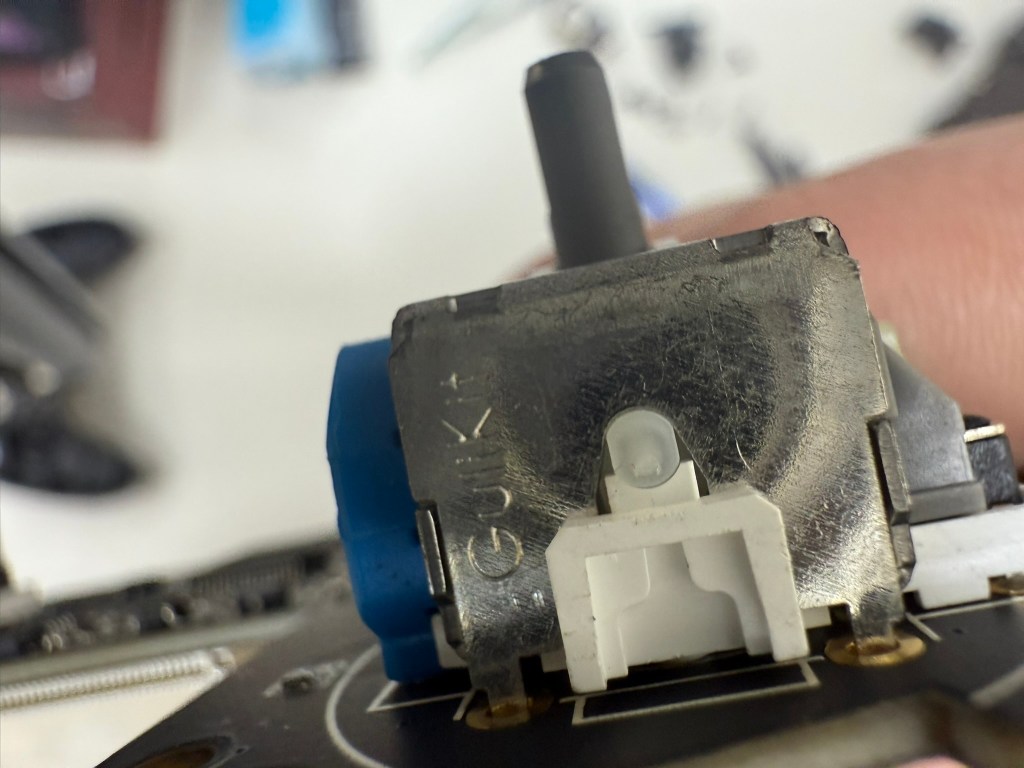

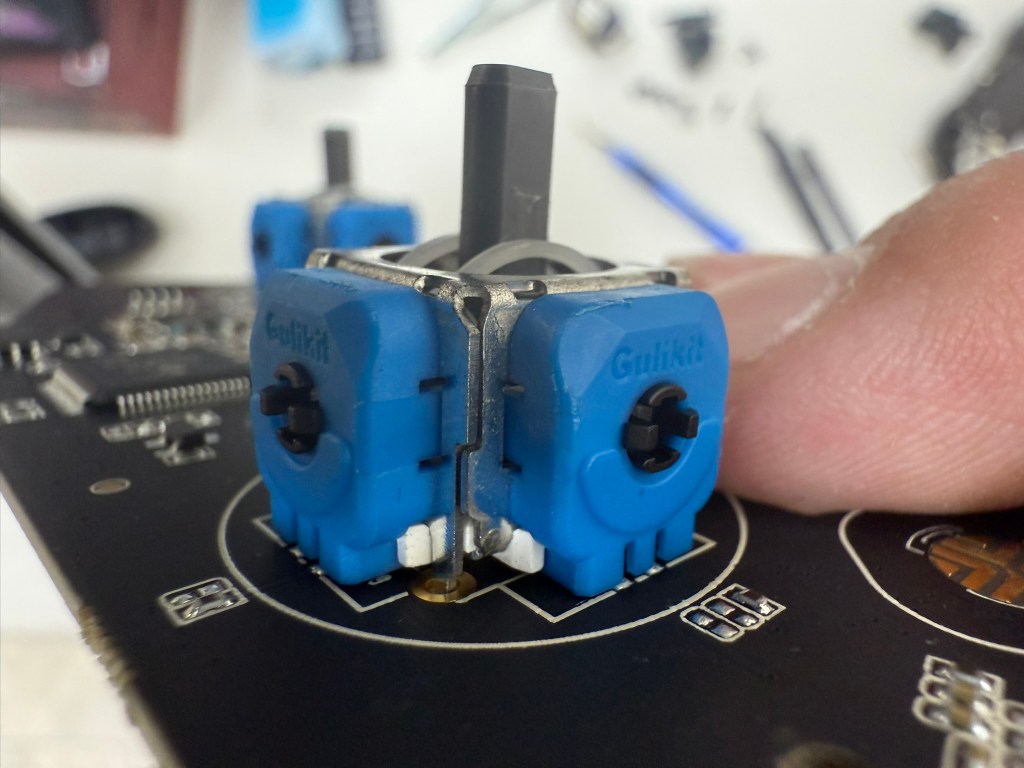

8.搖桿是 谷粒 他們自己開發的 霍爾搖桿

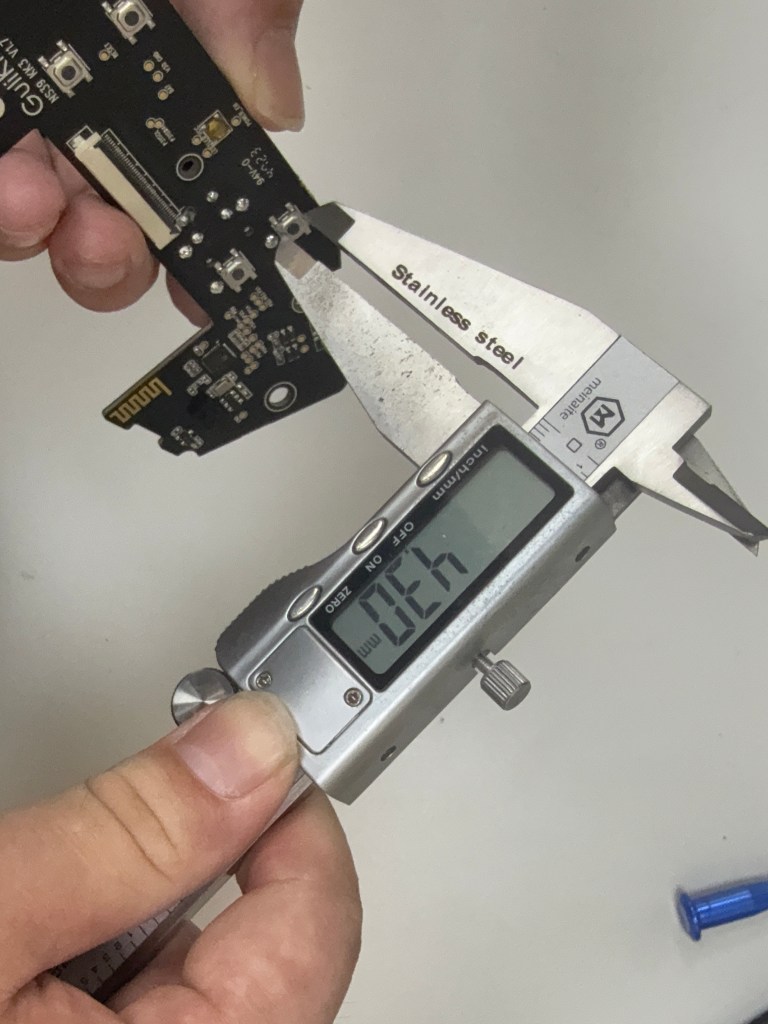

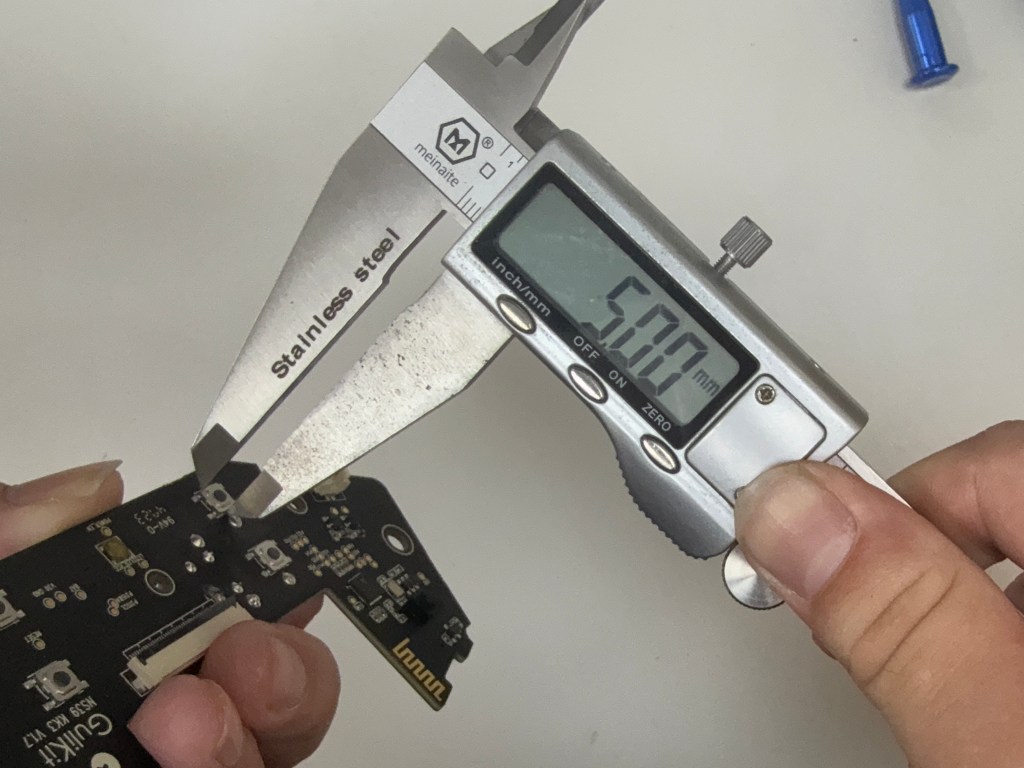

9.微動開關的尺寸是 5.2*5.2 然後高度我不確定

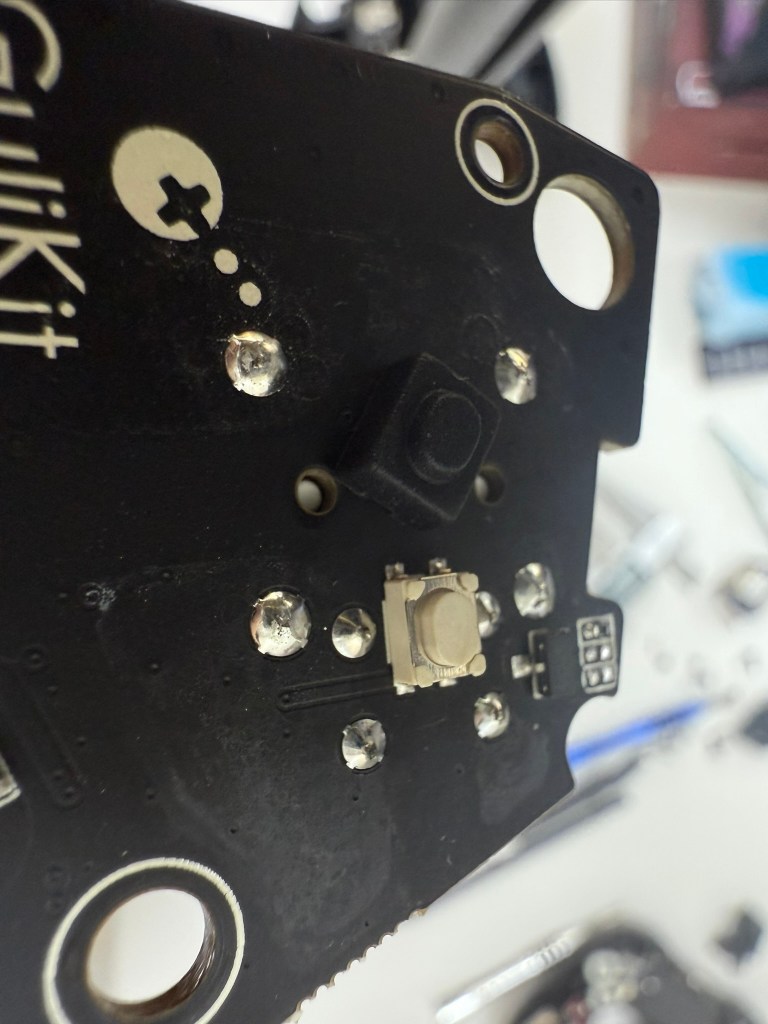

10.ZR鍵 ZL鍵 微動開關

11.主板的5顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

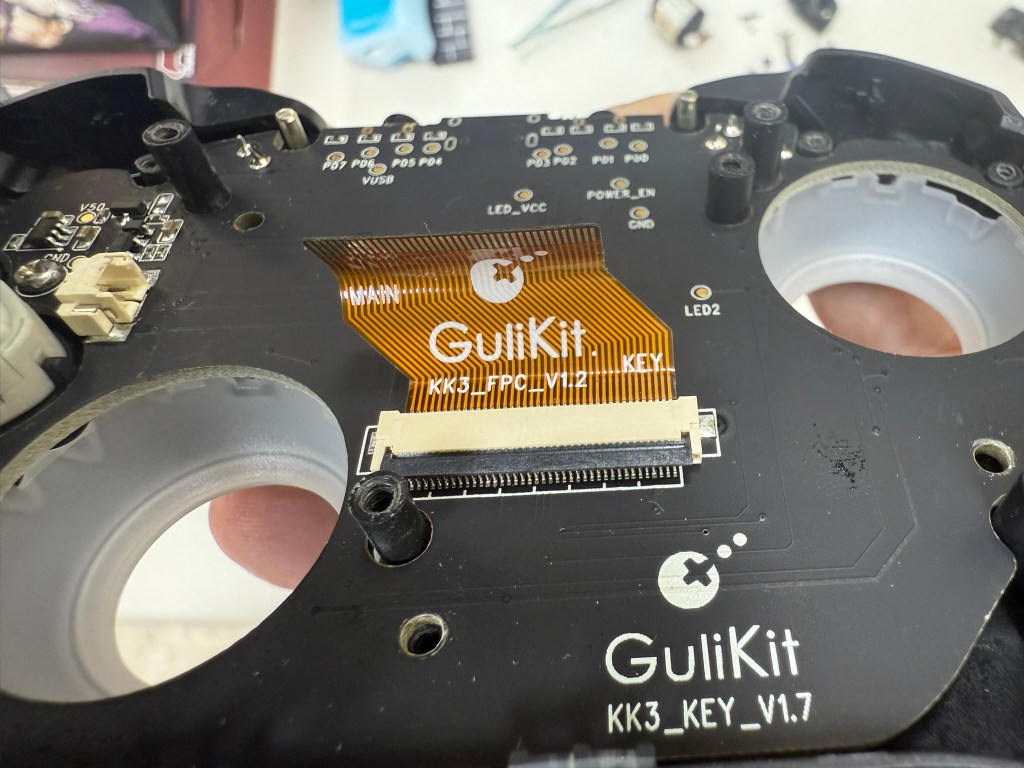

主板型號：KK3_KEY_V1.7
用手或者翹棒 把排線座打開 把排線取出，取出主板

12.儲存 IC：P25Q16SH-SSH-IT SOP8 生產公司：普雅

13. IC： GL5C 生產公司：Gulikit

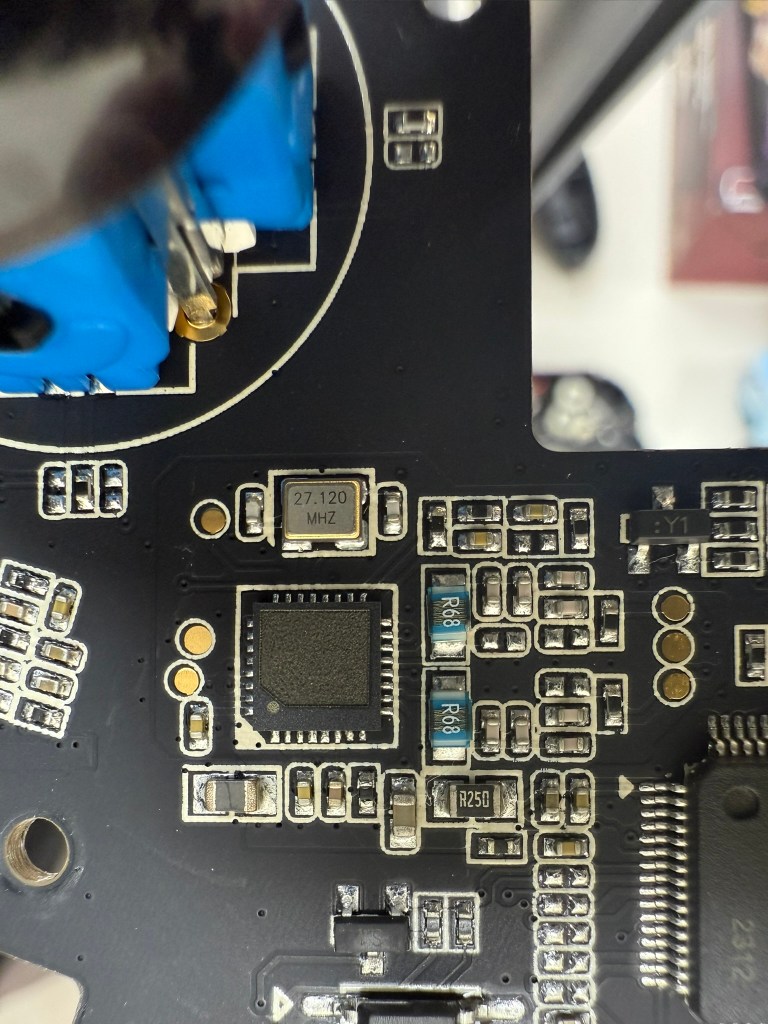

14. 主IC的型號 被雷雕機除掉了
CRYSTAL：27.120MHZ

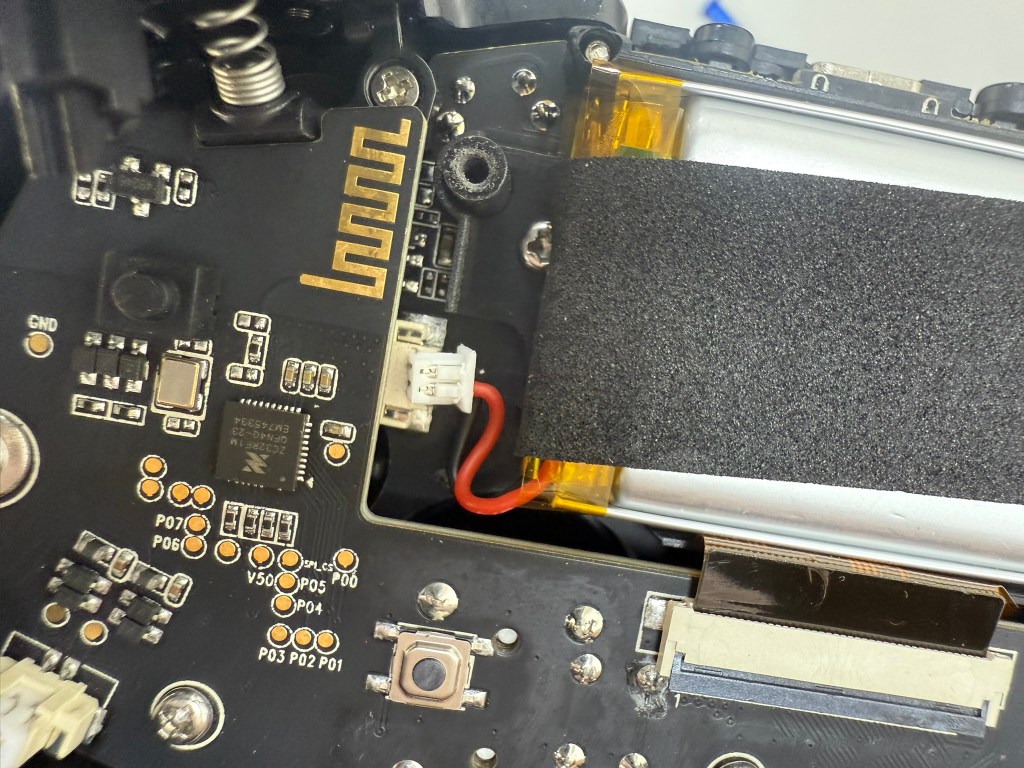

15.RF IC：ZC32RF1M 生產公司：智旭科技
CRYSTAL：26.000MHZ

16. 開關IC：RS2227XN

17.完整拆解
