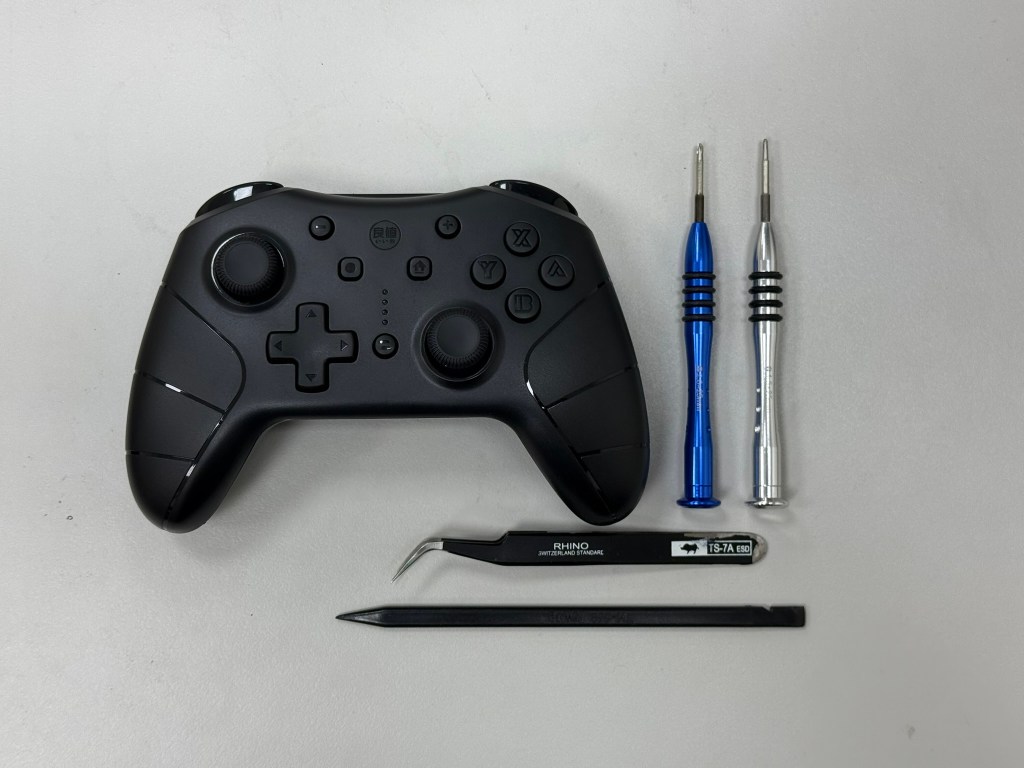

準備工具

• 十字螺絲起子 *1(尺寸1.5 或者 2.0 都可以，看自己用哪個順手)
• 翹棒*1
• 鑷子*1

1.先將背部的7顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

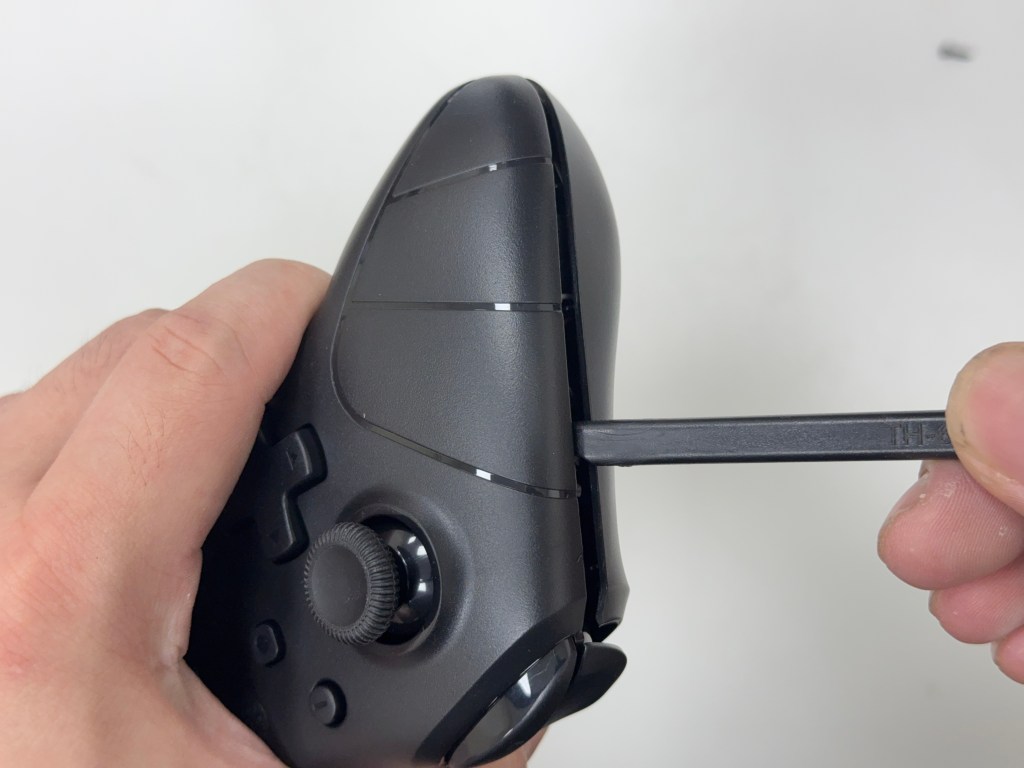

2.用翹棒插入 上下蓋的縫隙，就可以直接將上下蓋 打開來

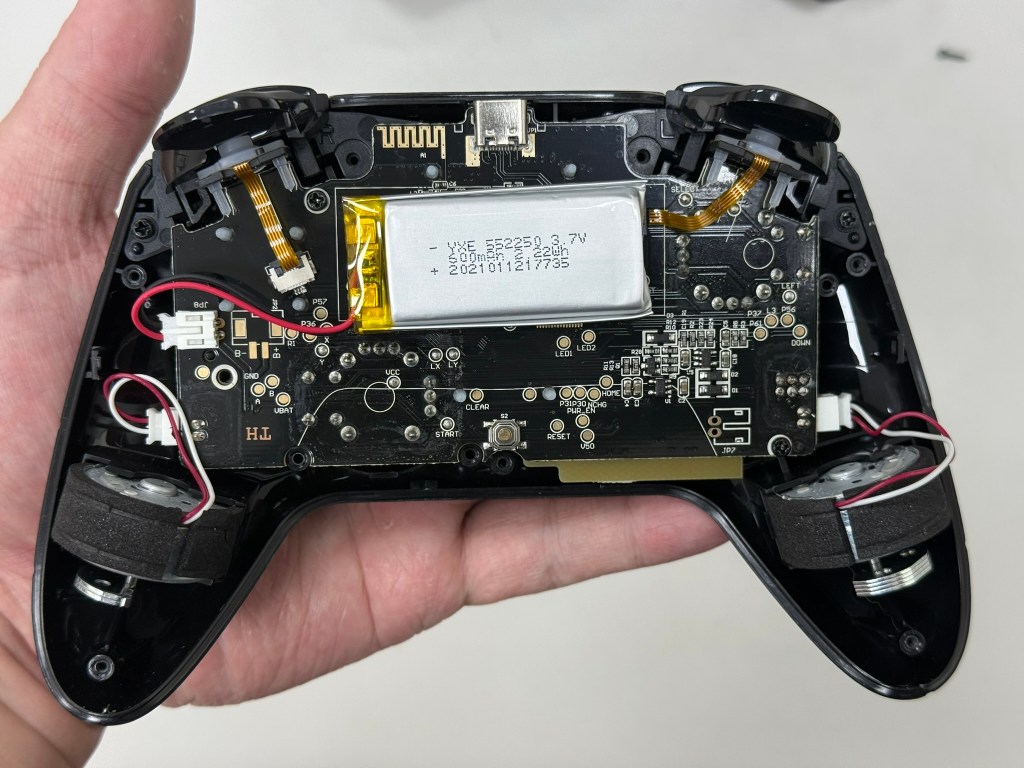

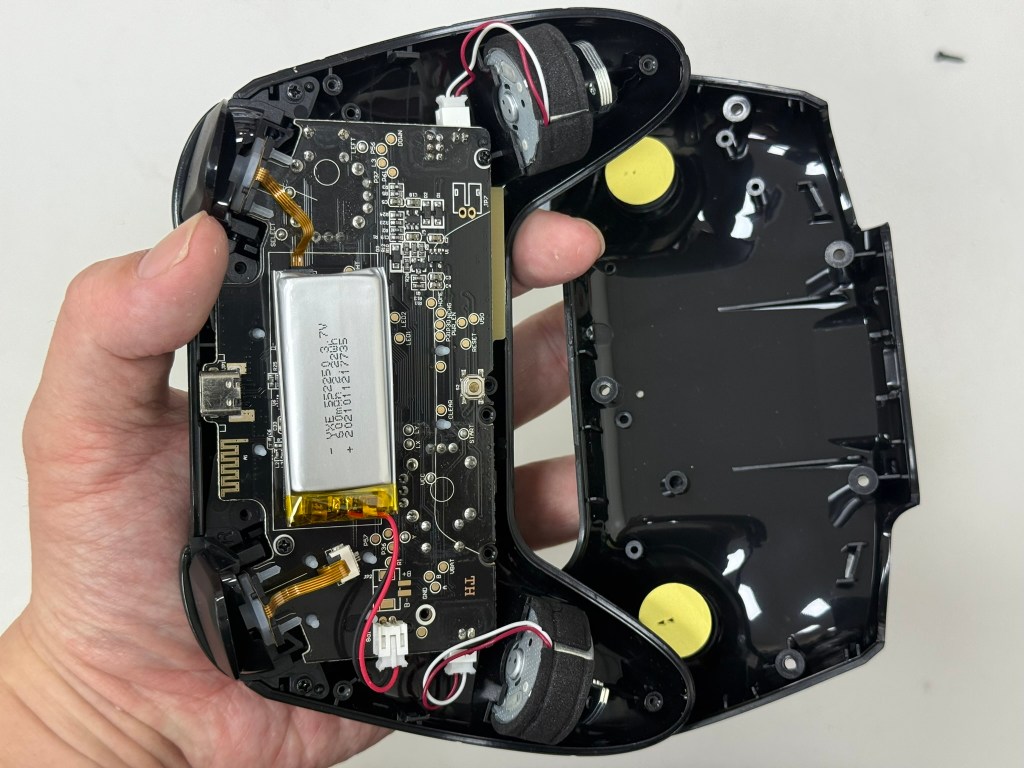

3.先把電池取下來
電池 電壓 3.7V 電池容量 600mah

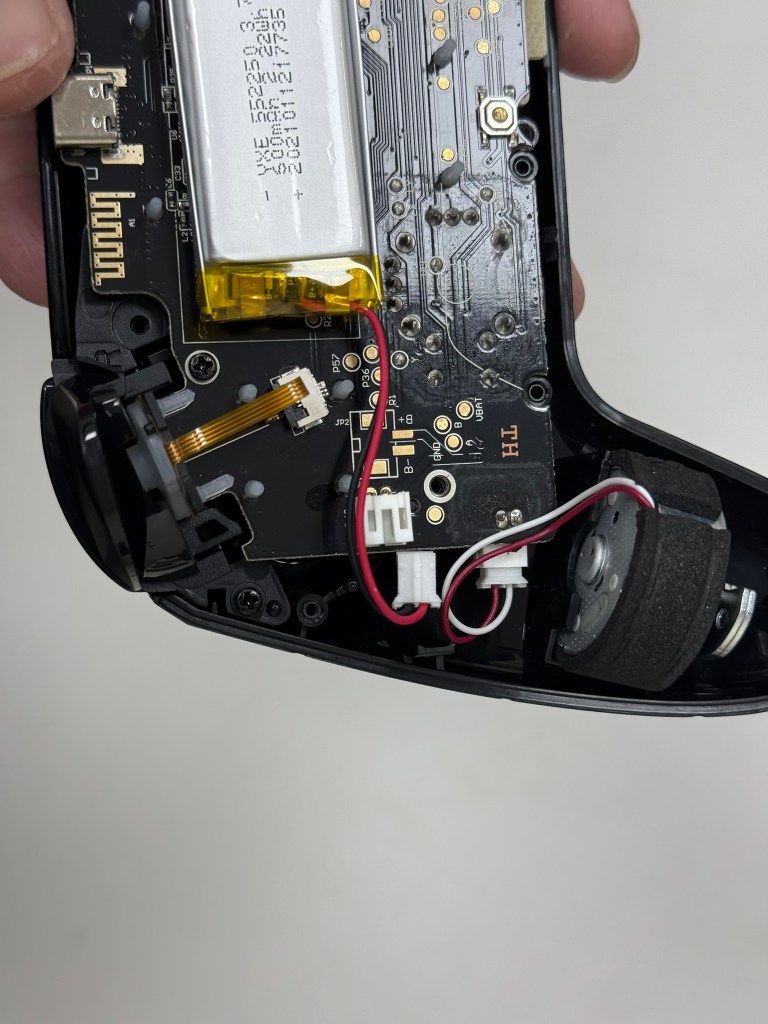

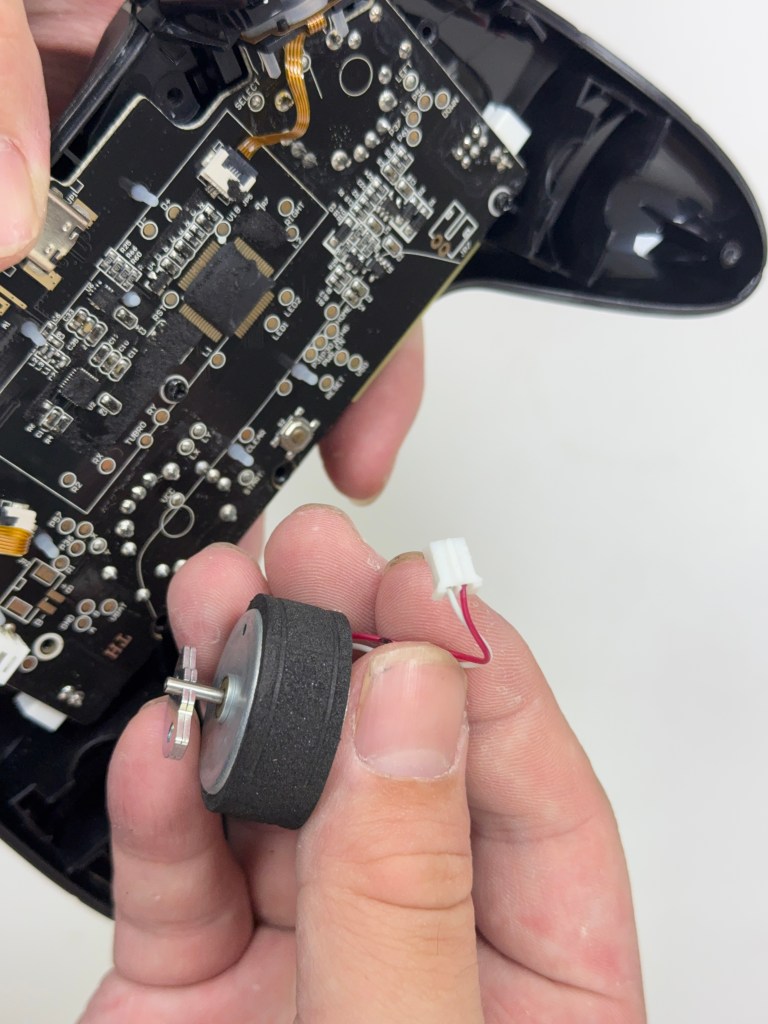

4.馬達是傳統震動馬達(轉子馬達)，XBOX手把 也是用這種 傳統馬達，只是 馬達的配重上就有不同

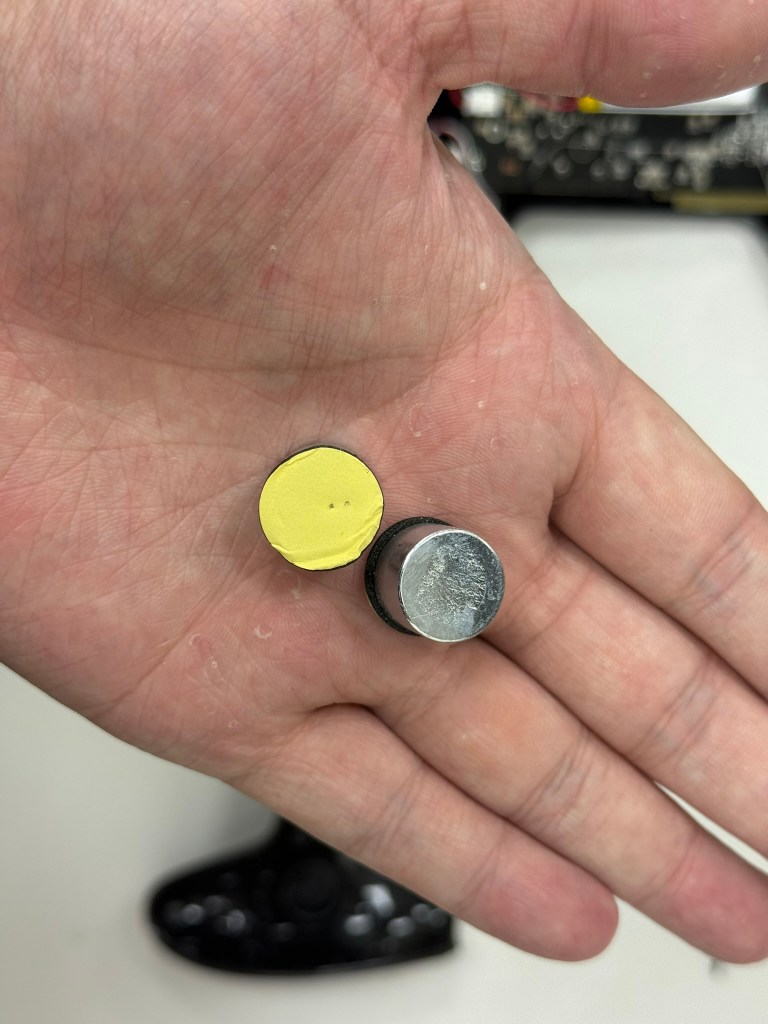

5.有多了兩顆 砝碼，應該是為了讓手把的重量趨近於 原廠 Switch Pro，而加裝的 整個的手感就不會有那種塑料感 過輕的感覺

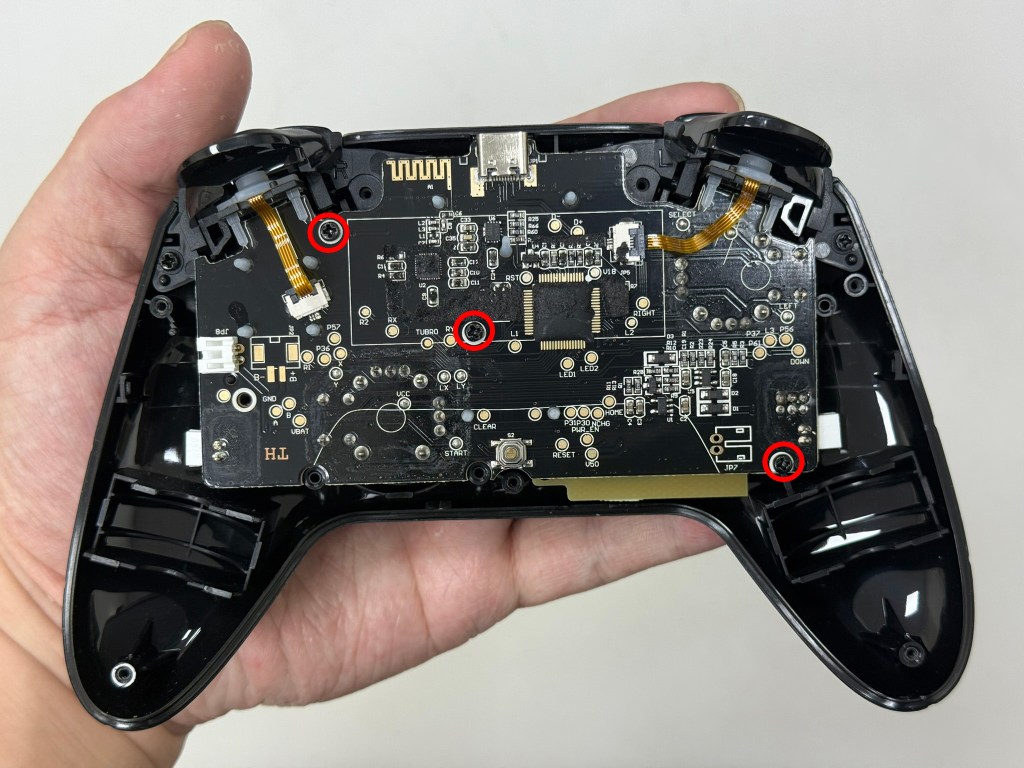

6.將主板的3顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

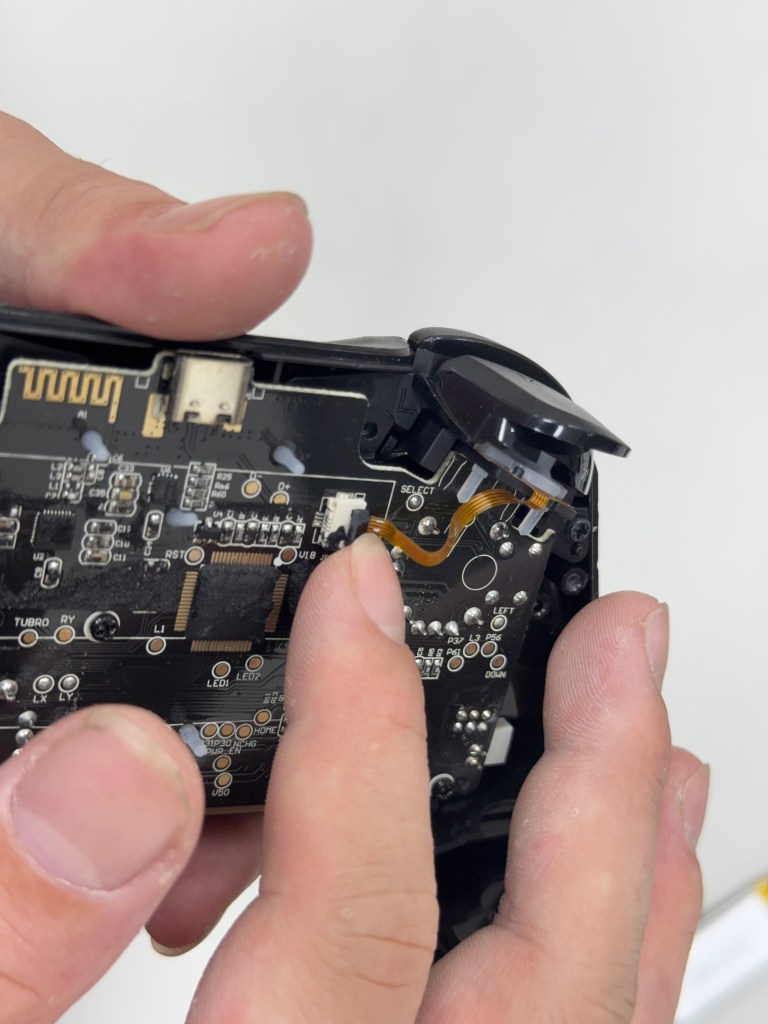

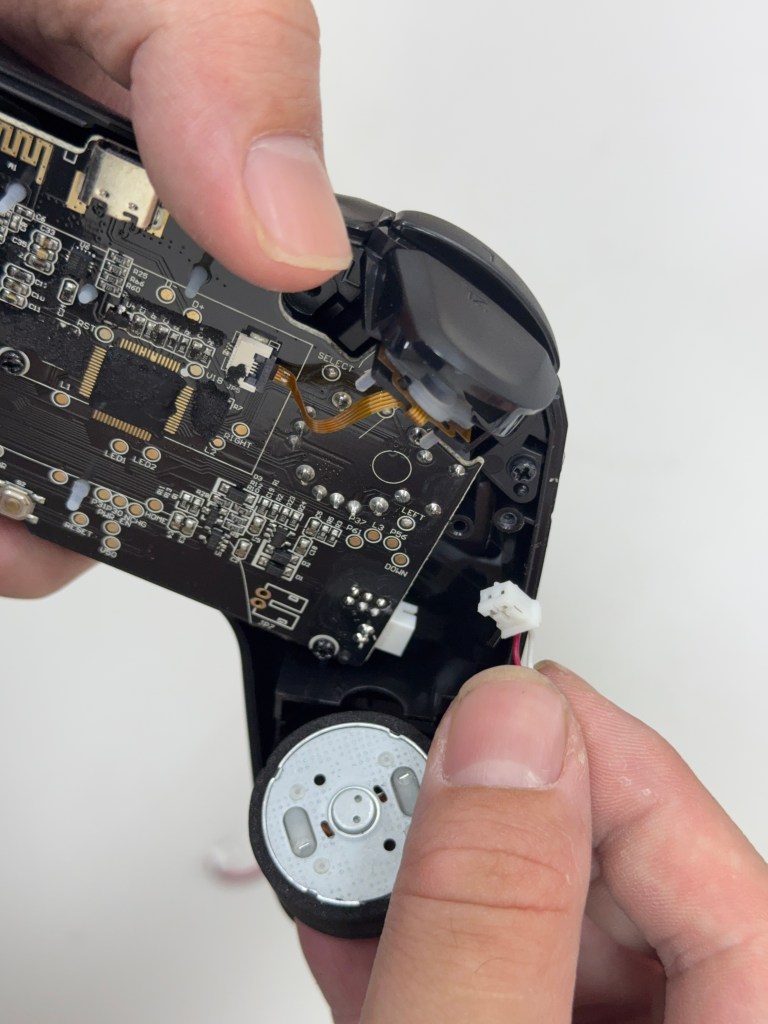

7.用手或者翹棒打開ZR ZL 排線座，取出排線，將ZR ZL 取下來

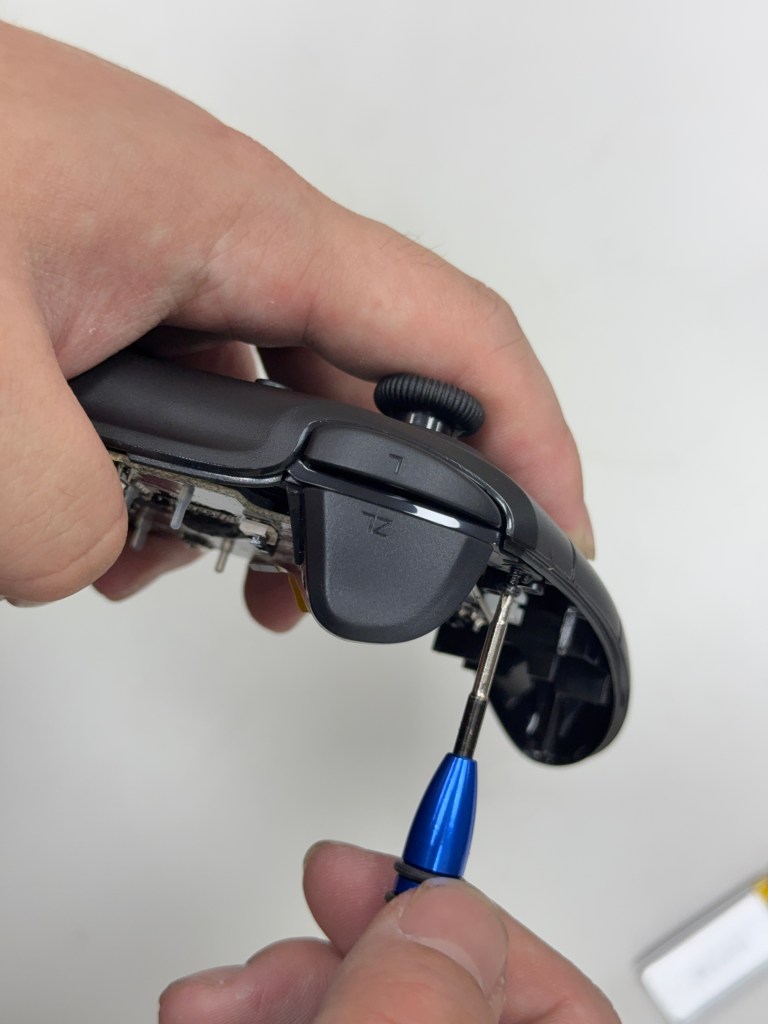

還有 ZR ZL邊緣 各有1顆 十字螺絲要取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

8.取出主板

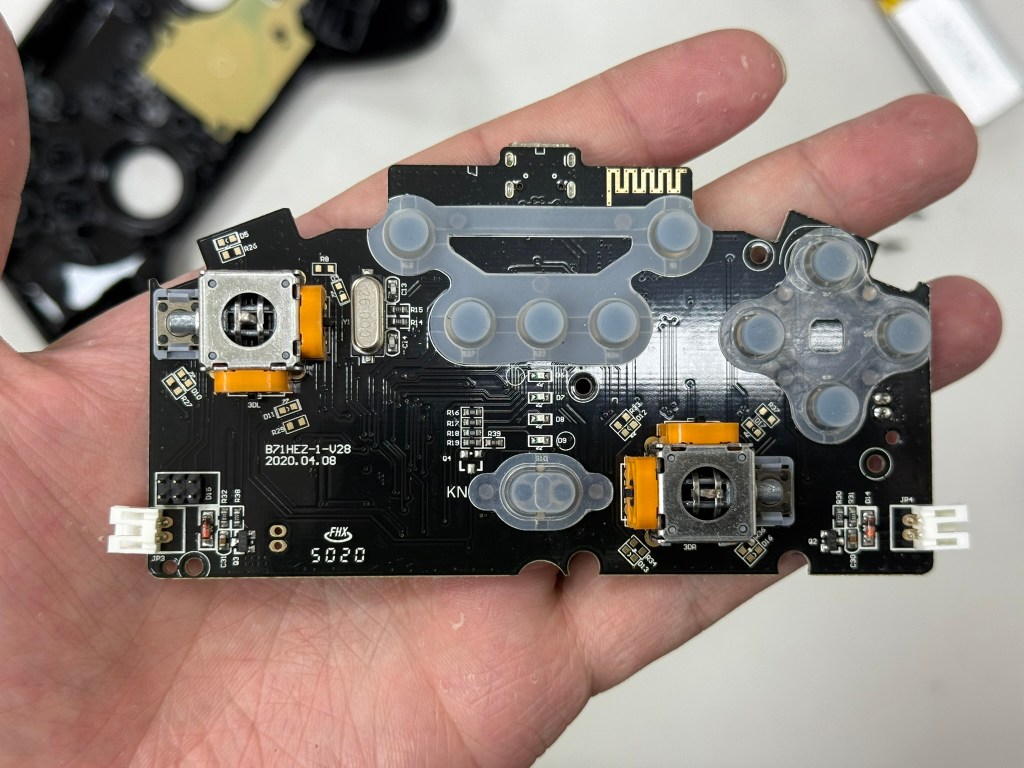

主板型號：B71HEZ-1-V28

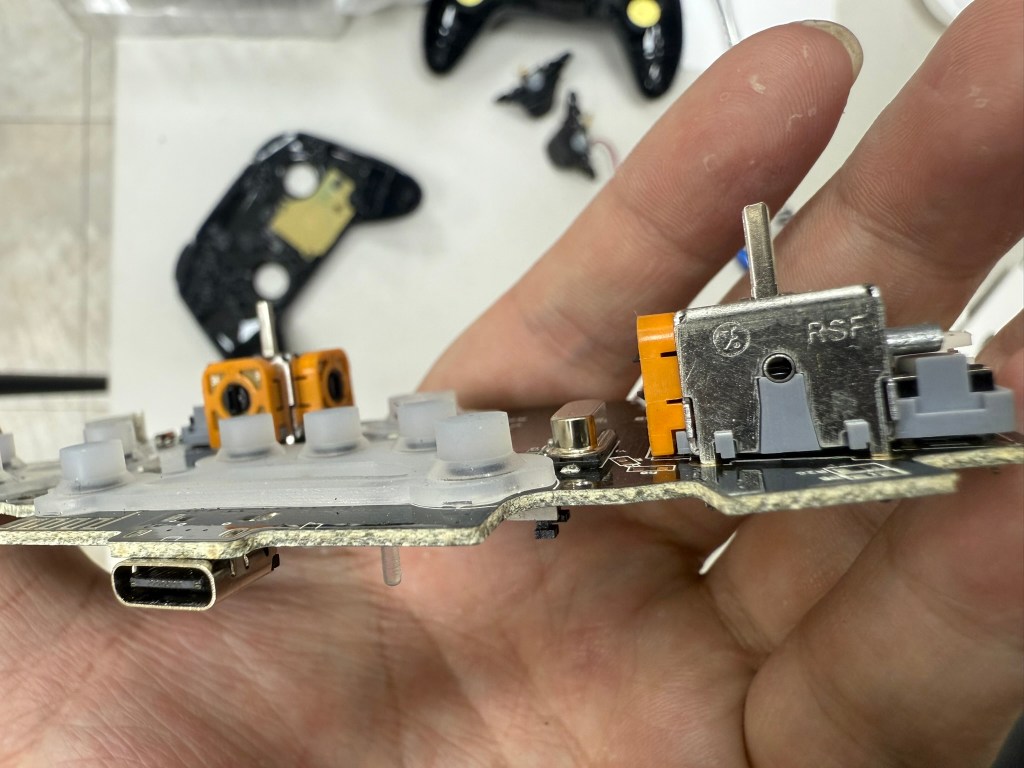

9.搖桿是 福哥興業 生產的，型號是：FJM10K-S1B10K01N
阻值是10K 有效角度 38度；有效角度這部分 是可以跟工廠談的 所以不用特別在意

10.微動開關的尺寸是 5.2*5.2 然後高度是 2mm

11.陀螺儀傳感器 IC：ICM-20690

12. 藍牙音頻控制 IC：RDA5876

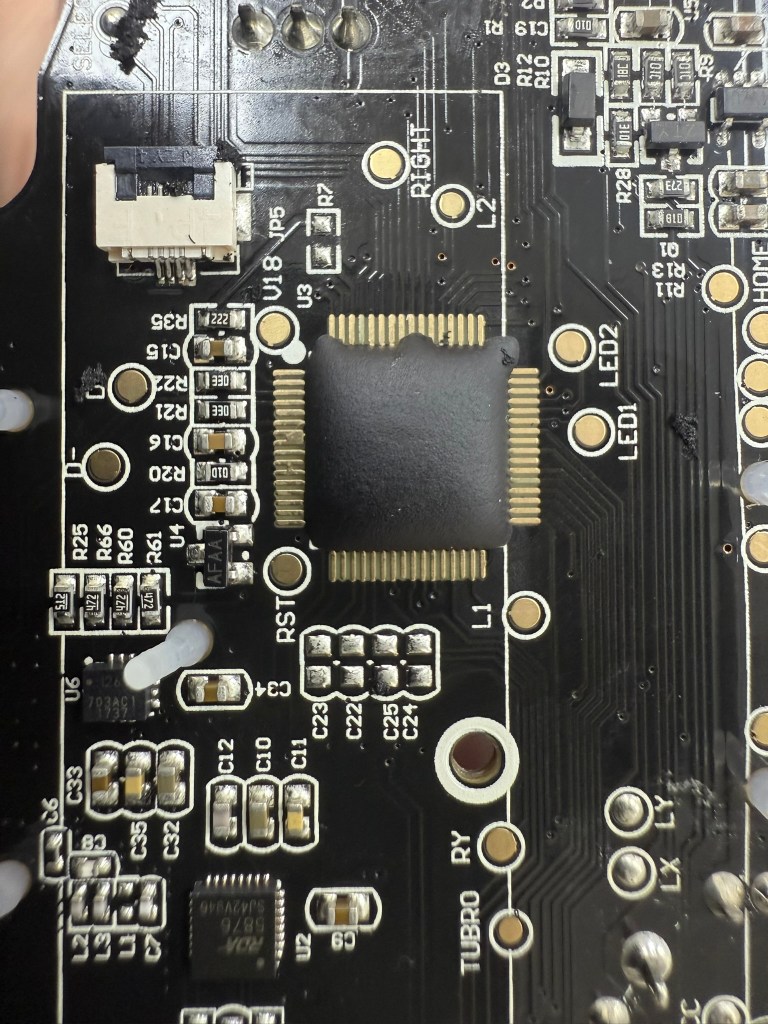

13. 主IC 被用膠直接蓋住了，懶得拆了 拆了說不定也是直接用雷雕把 型號給弄掉了

14.將小板的3顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)
小板型號：BZ1HEZ-2-V27

15.完整拆解
