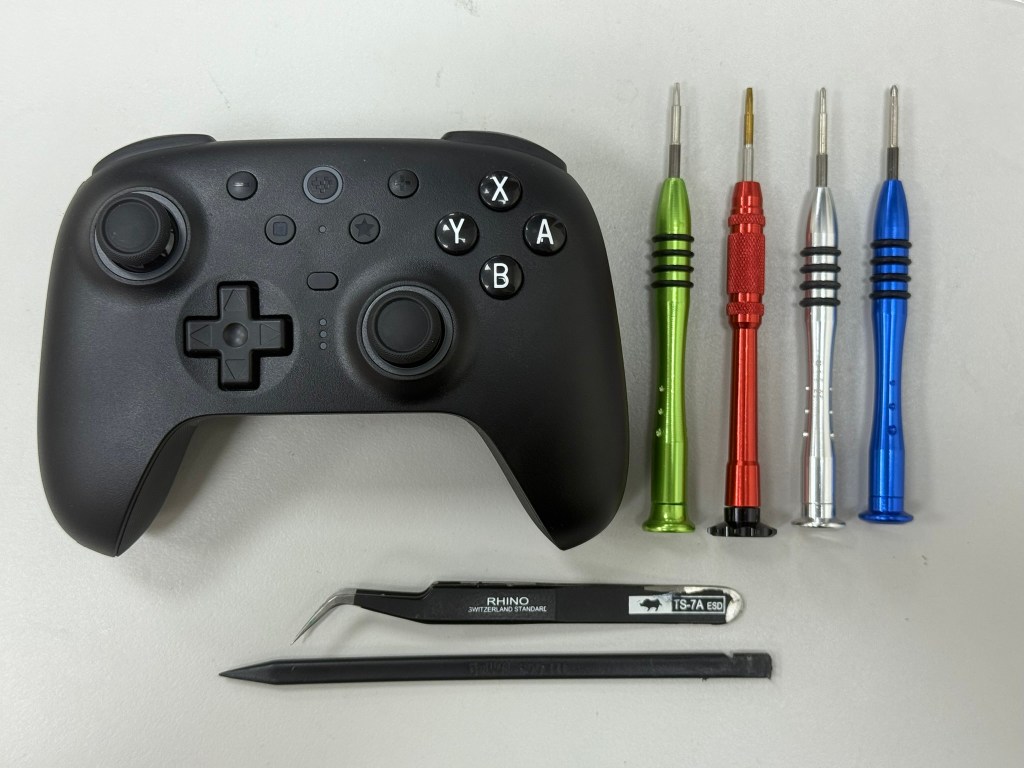

準備工具

• 十字螺絲起子 *1(尺寸1.5 或者 2.0 都可以，看自己用哪個順手)
• 星型六角螺絲起子*1(尺寸 T5 或者 T6都可以，看自己用哪個順手)
• 翹棒*1
• 鑷子*1

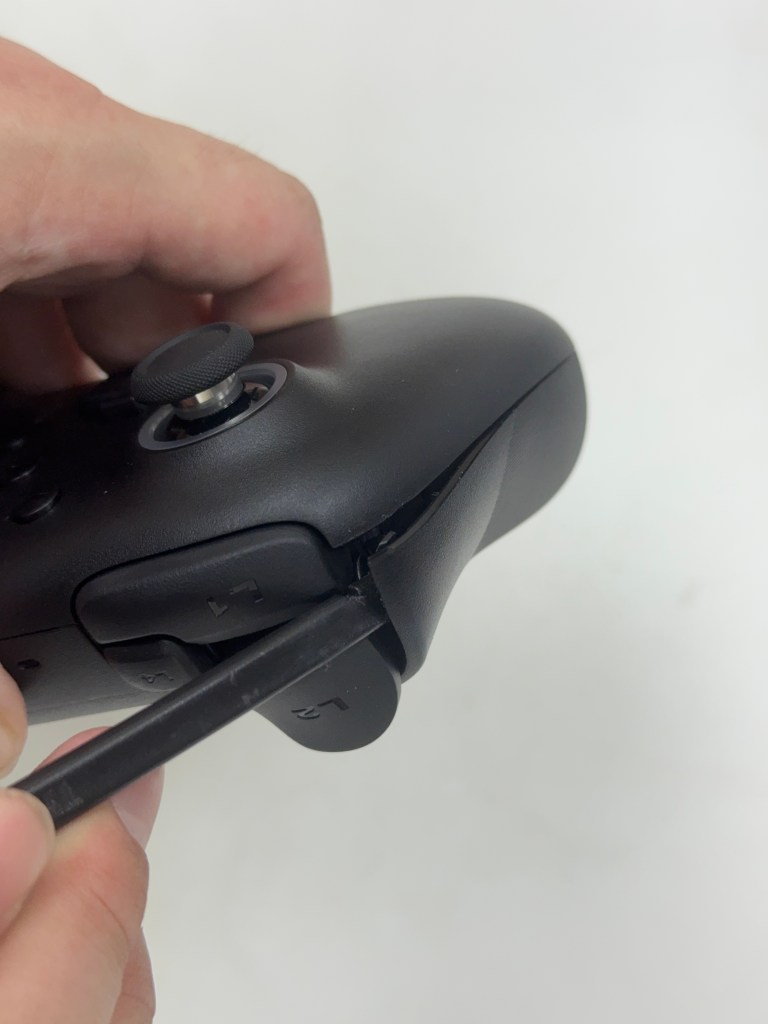

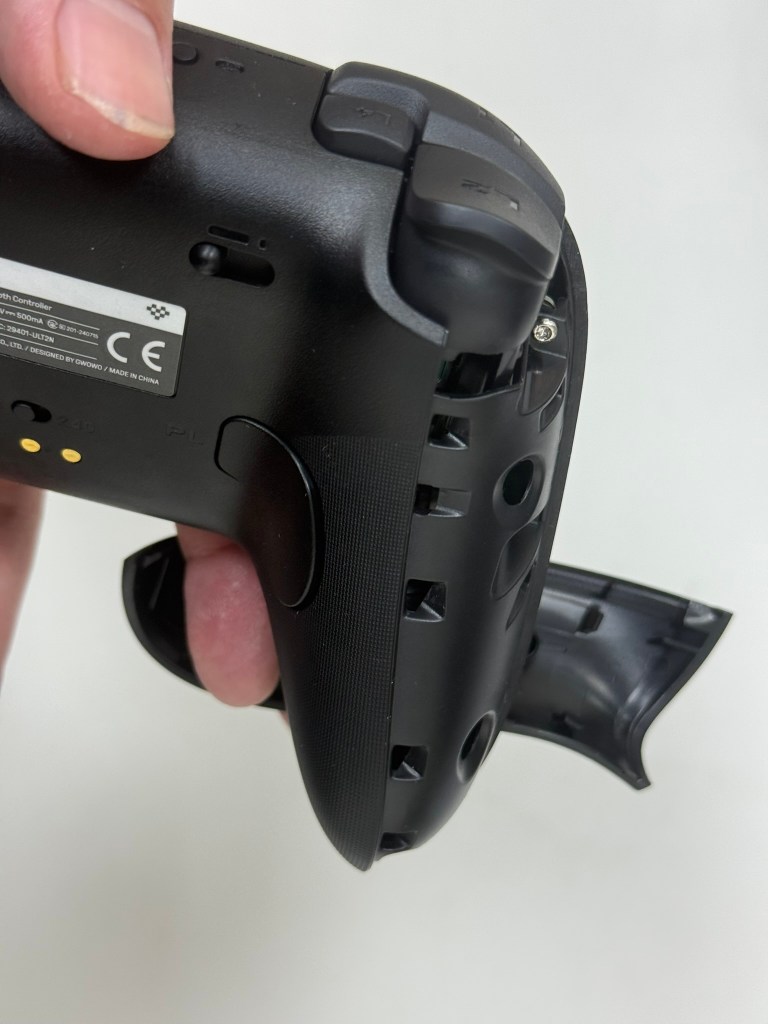

1.先用翹棒 將 左右兩側 握把處的殼給打開(螺絲藏在裡面)

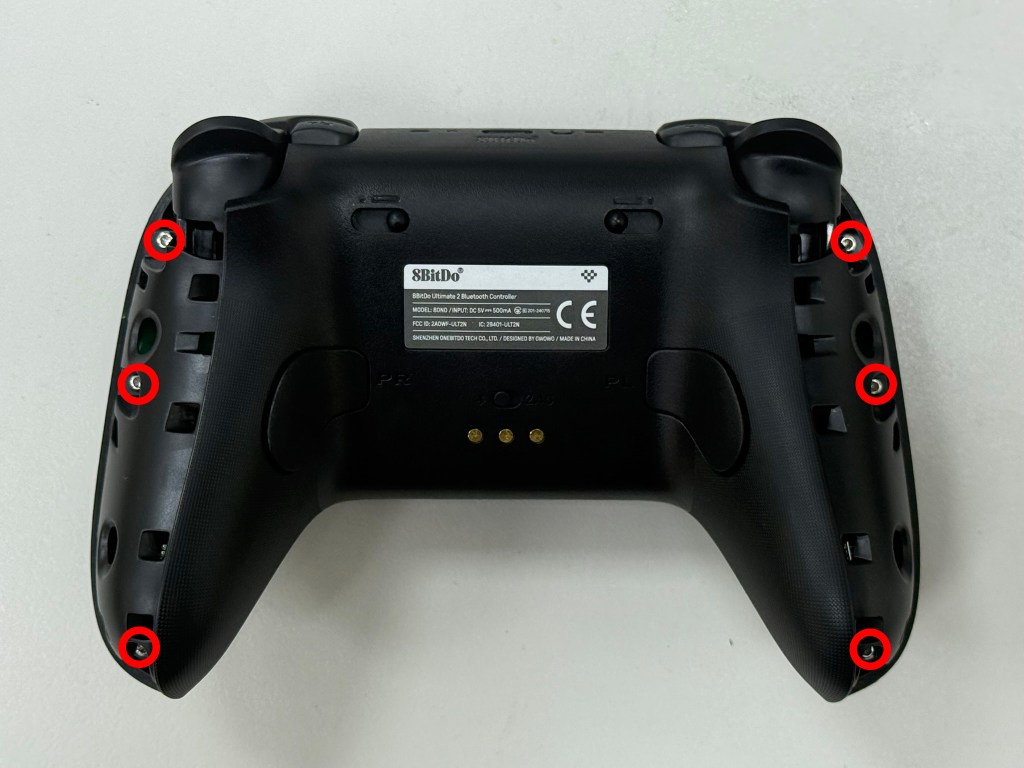

2.先將背部的握把處的6顆六角螺絲取下來(用六角 T5 或者 六角 T6的螺絲起子)

3.再用翹棒 從握把底部沿著縫隙開殼，打開的時候 手把的前緣處(充電接口那邊)會很緊 緊到讓你以為有 螺絲再裡面 沒有卸掉，但那只是卡榫吃的很緊 所以還是可以打開的

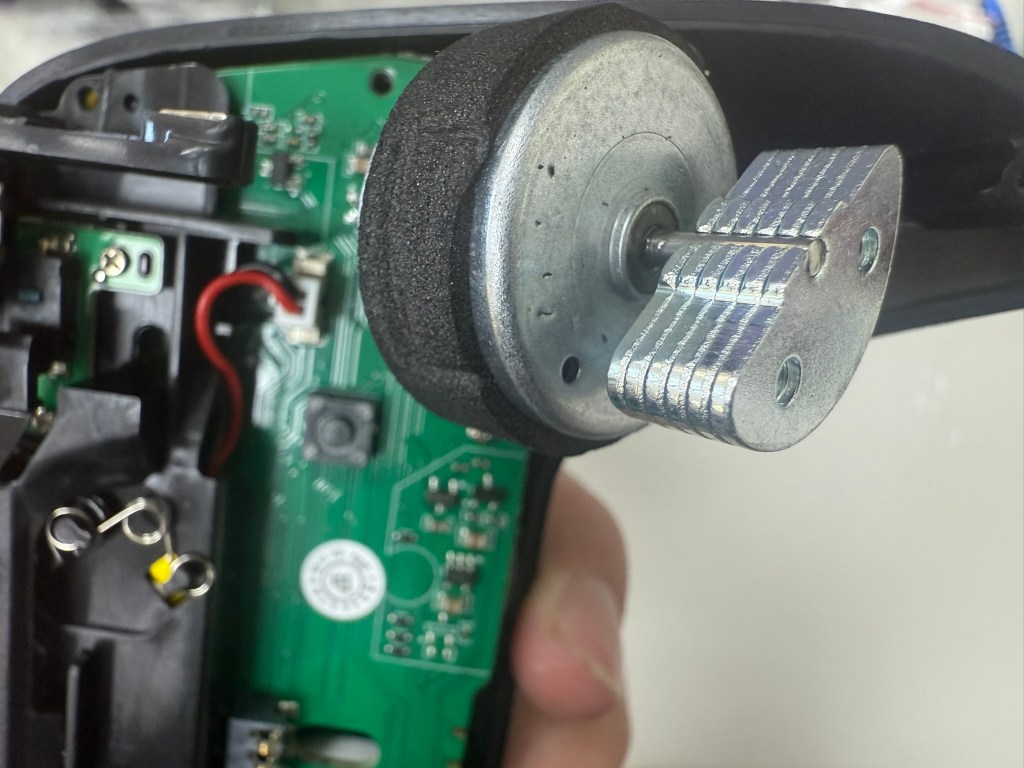

4.馬達是傳統震動馬達(轉子馬達)，XBOX手把 也是用這種 傳統馬達，只是 馬達的配重上就有不同

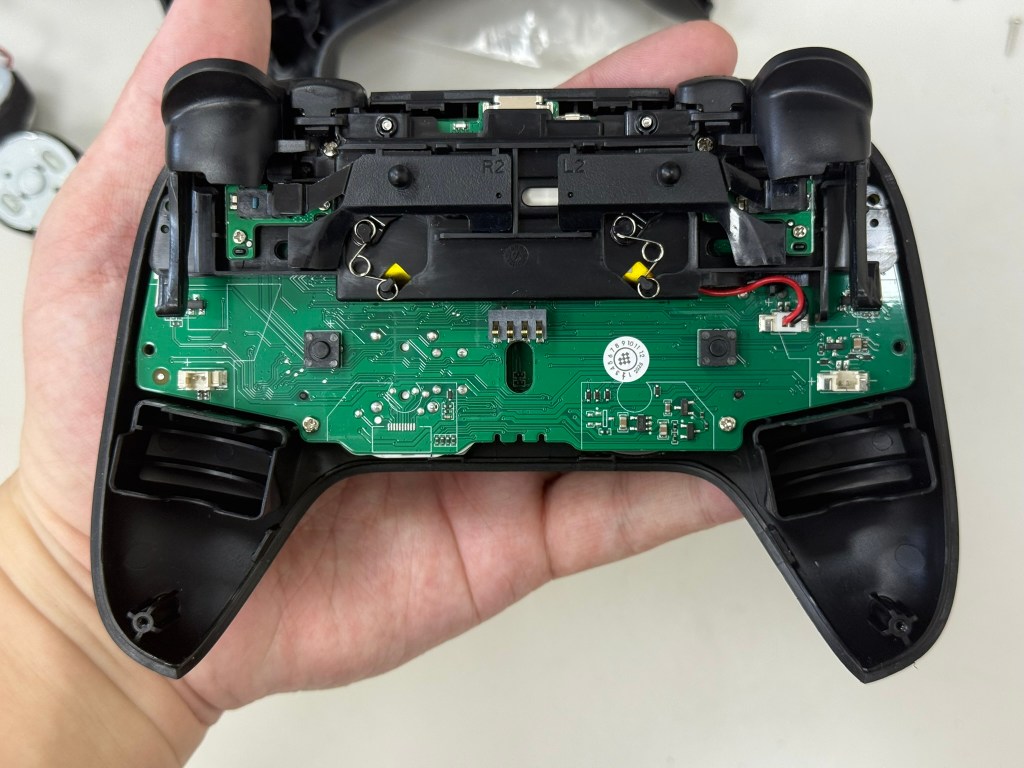

5.L2 R2 可以透過 切換的方式 來去用 短鍵程觸發(按壓微動開關)
跟 長鍵程觸發(霍爾IC+永磁體 來去達到 霍爾線性板機)

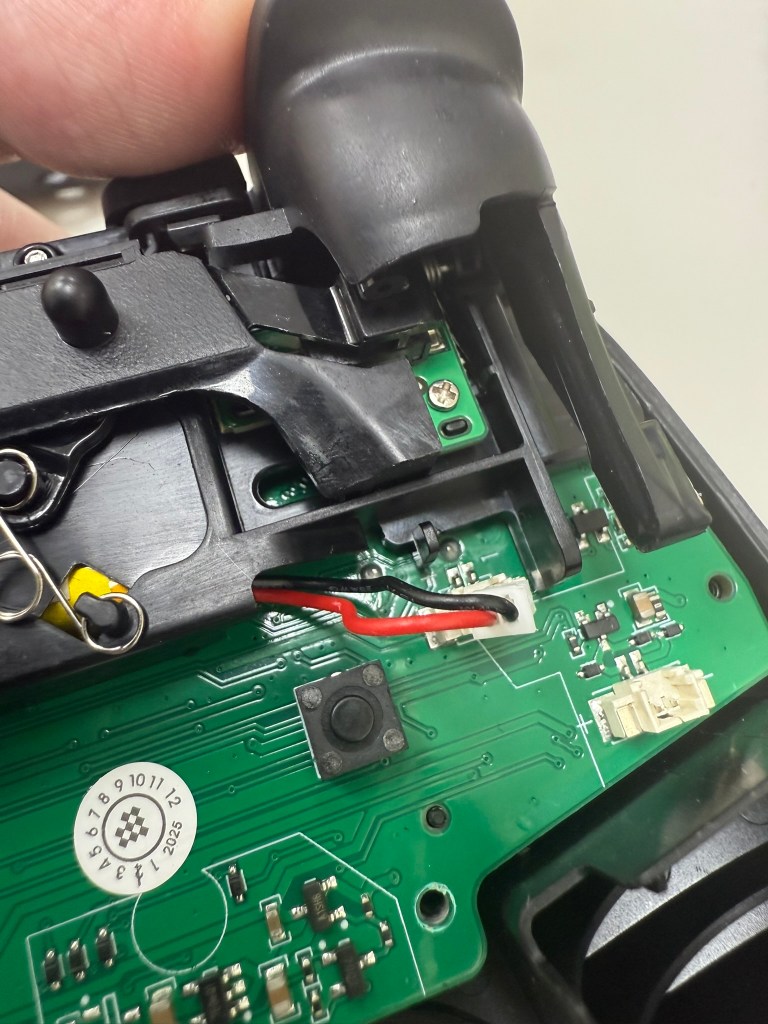

6.把電池座的2顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

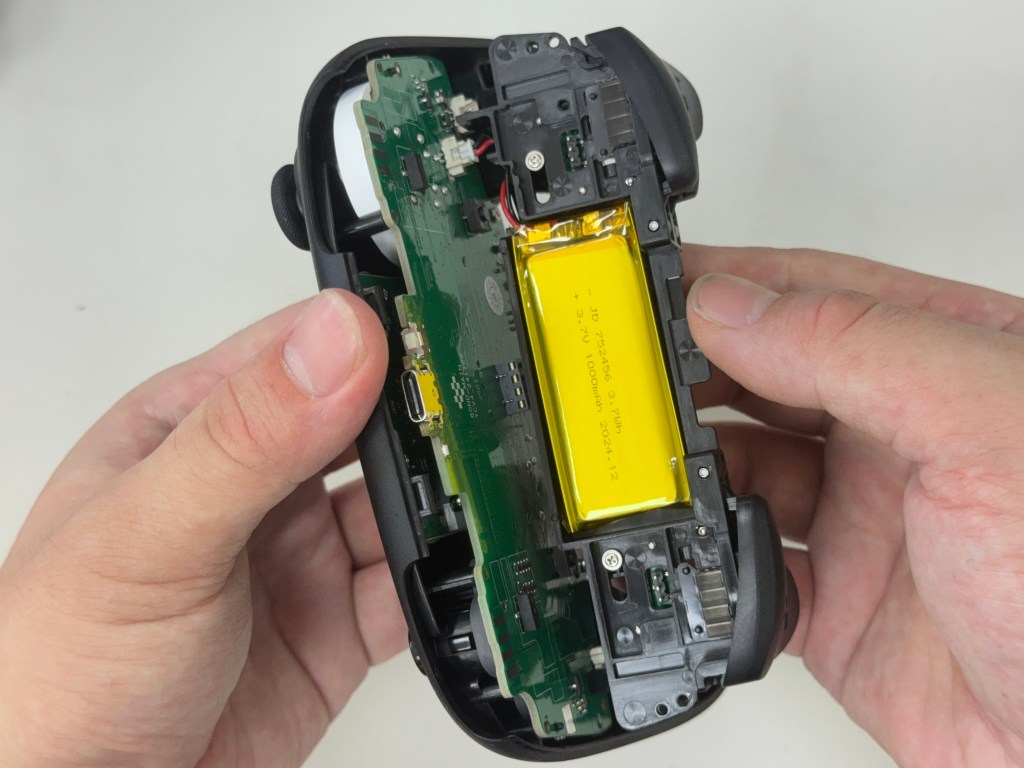

電池 電壓 3.7V 電池容量 1000mah

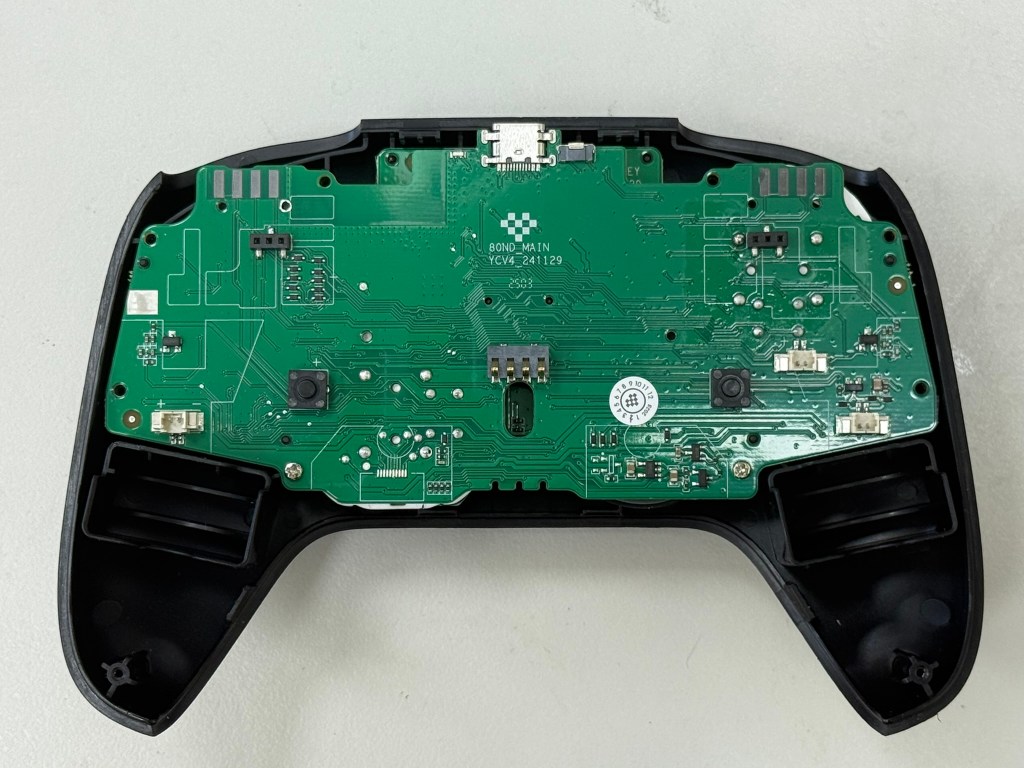

7.主板型號：YCV4_241129
將主板的2顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)
因為是用排針去連接的 所以取下主板的時候 是將主板往上提

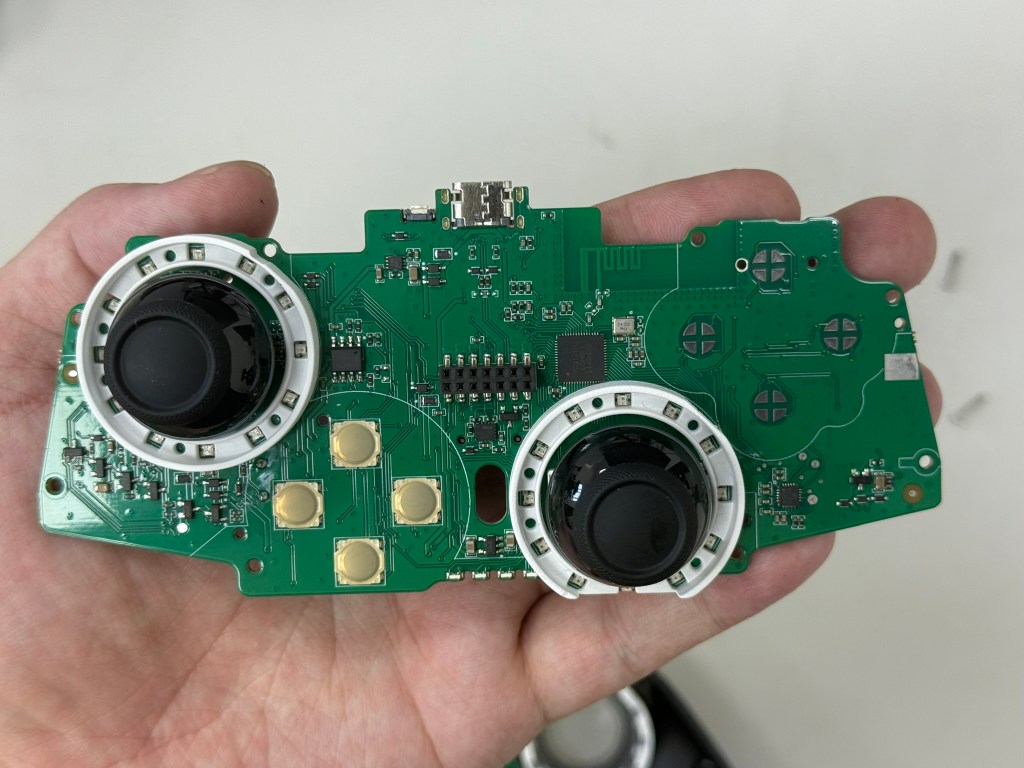

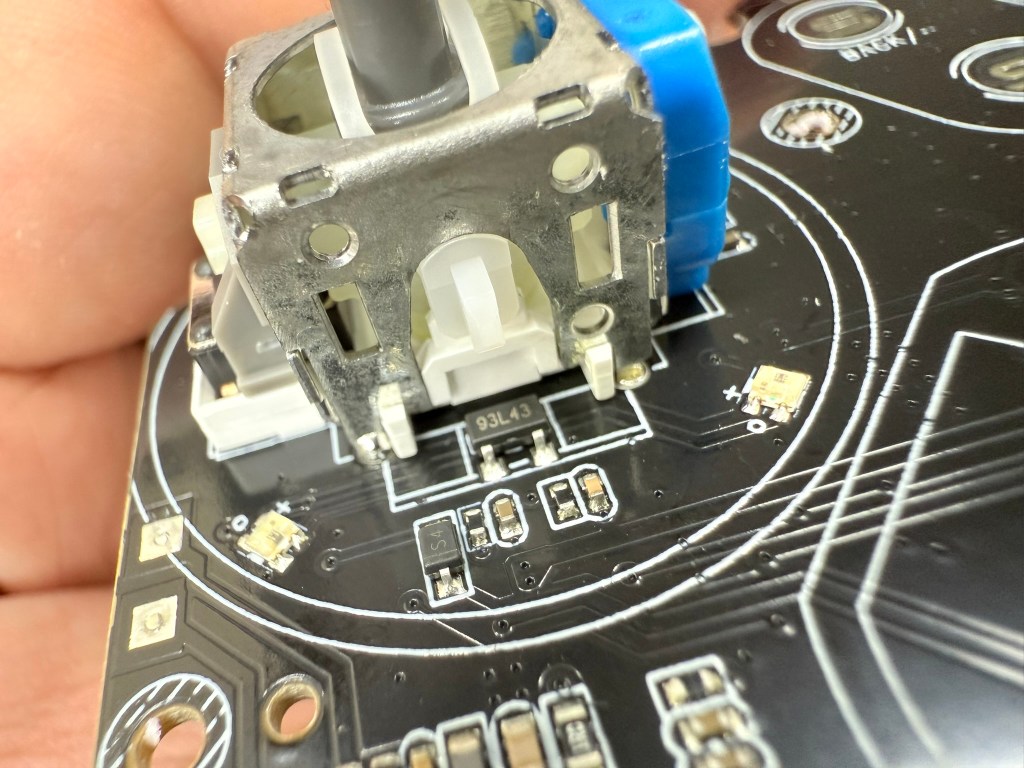

8.搖桿是 霍爾派(HALLPI)生產，是 TMR磁阻搖桿，底部是用 TMR IC 然後 加上電位器(裝上永磁體) 然後TMR IC 跟永磁體做動之後 就會產生訊號。

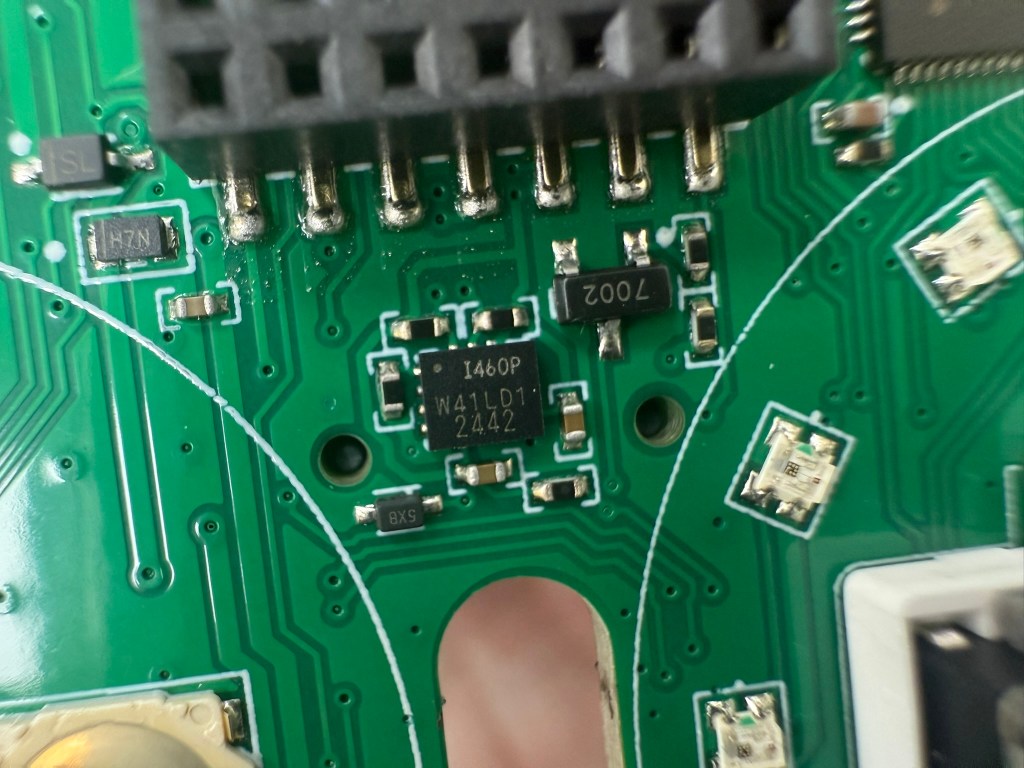

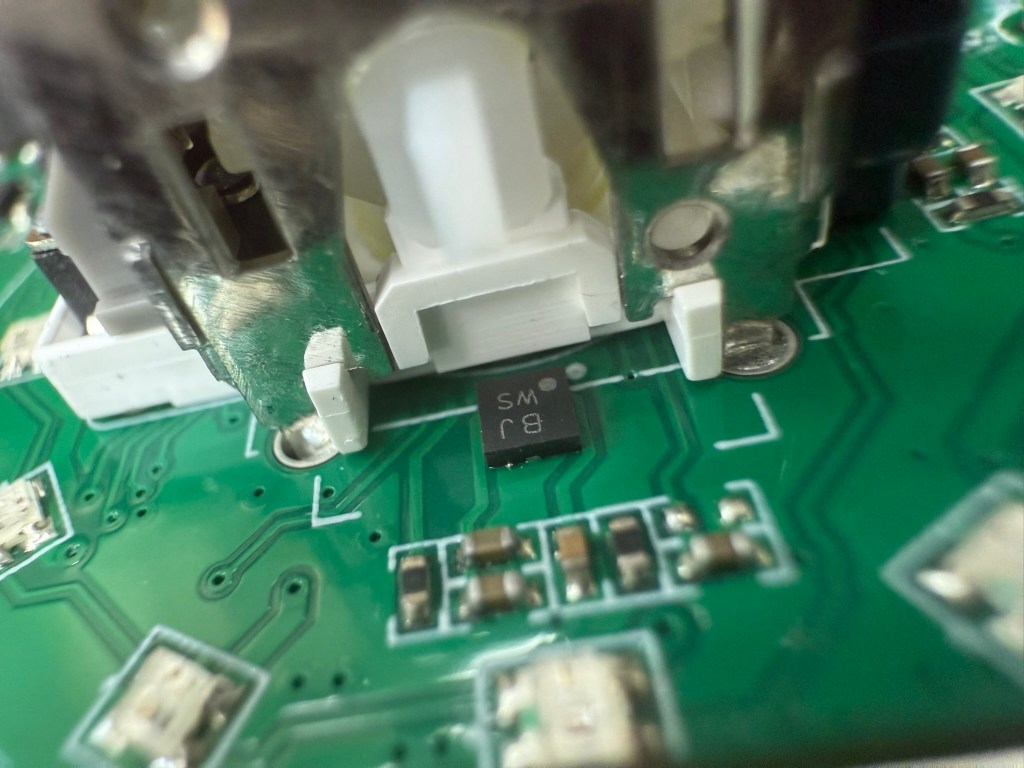

9. 陀螺儀 IC：I460P W41LD1 2442

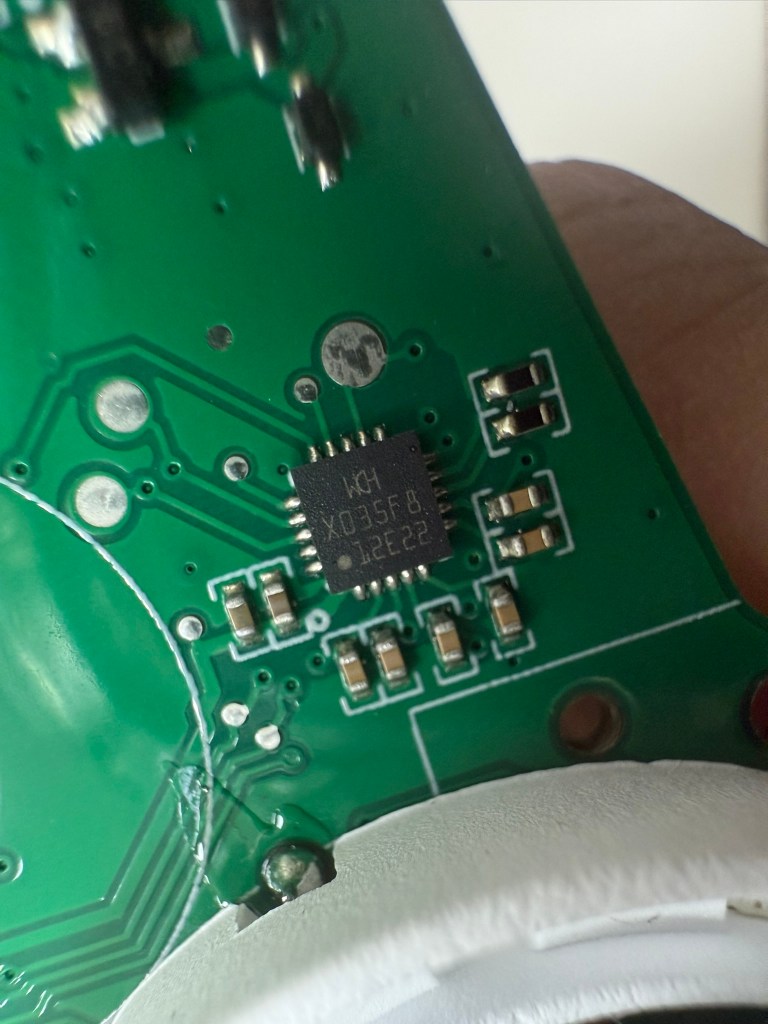

10. 控制器 IC：WCH X035F8 生產公司：南京沁恒微电子股份有限公司

11.鋰離子電池 充電 IC：TP4056 B2445E

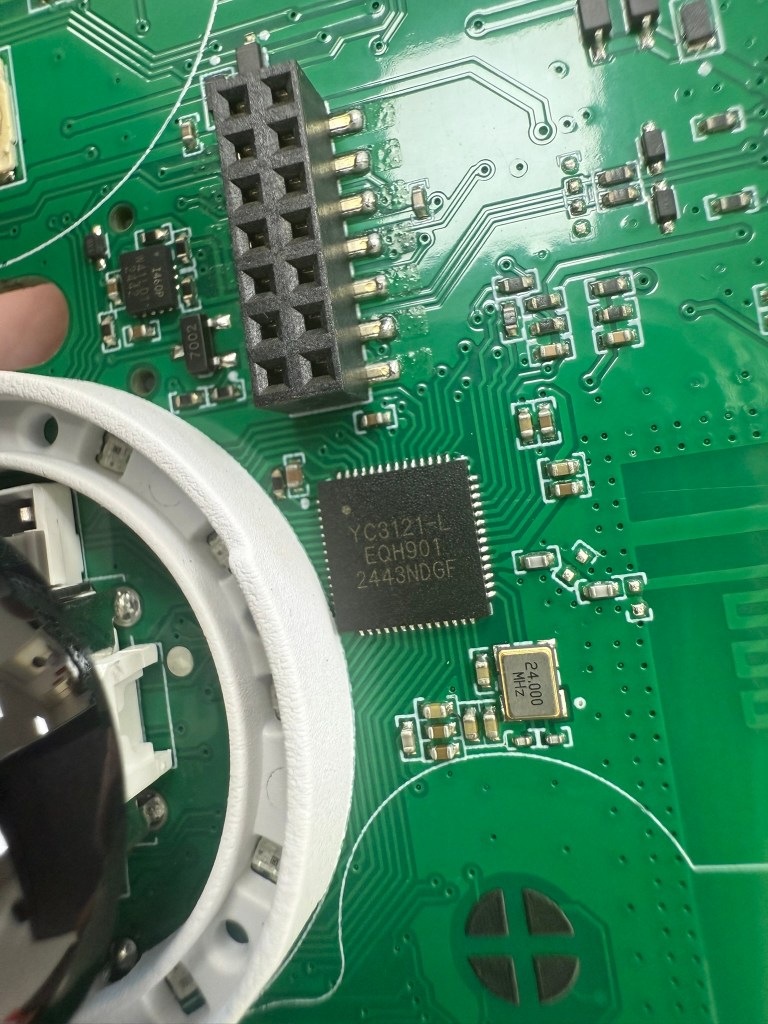

12. IC：YC3121-L 生產公司：YICHIP(易兆微)
CRYSTAL：24.000MHZ

13. 按鍵膠墊的部分 是訂製的 所以無法在外面找到相同的

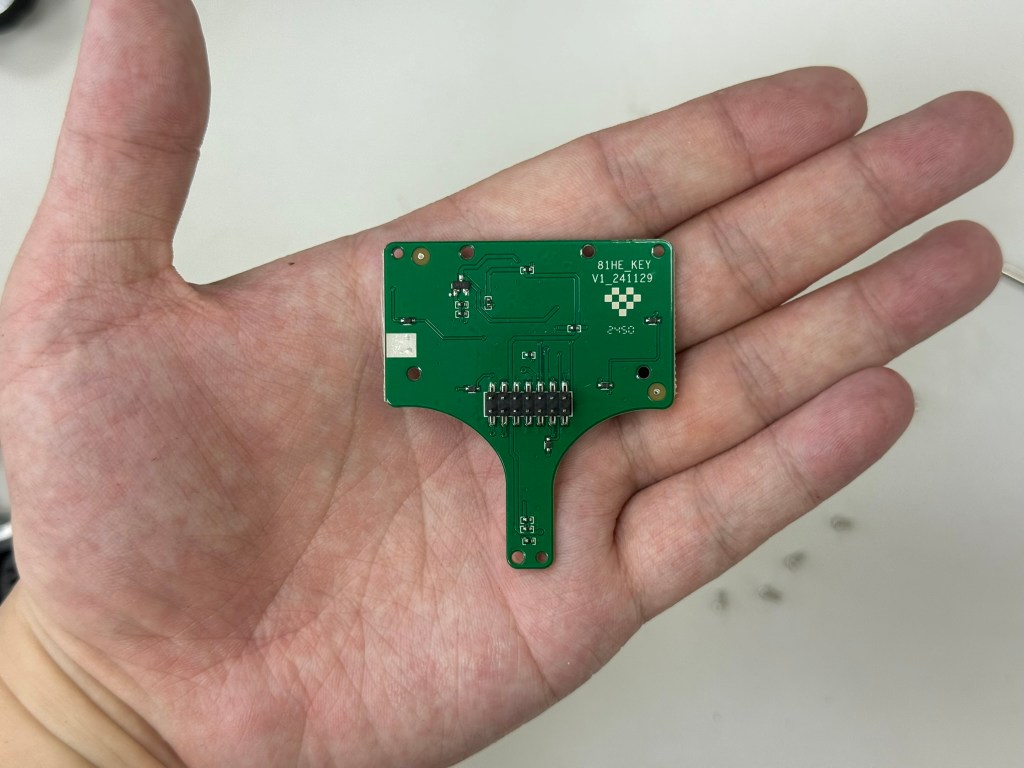

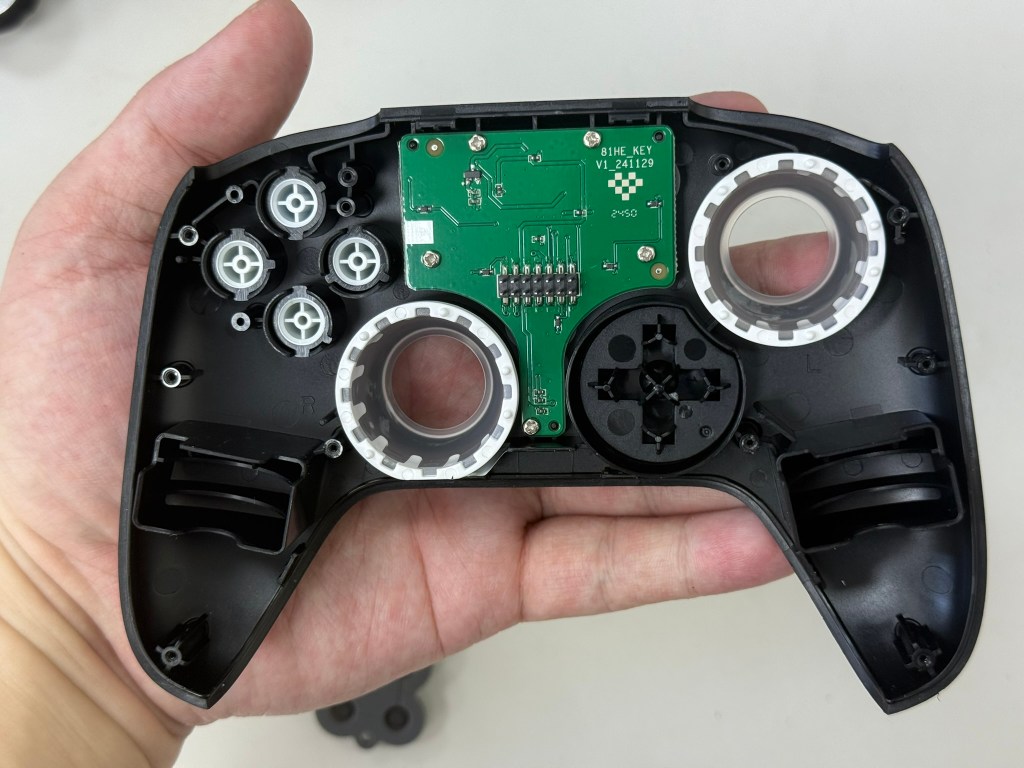

14. 小板的部分 是用 獵戶座 二代 真無線PC版 81HE的，看來是 共用小板
畢竟小板沒有甚麼改動

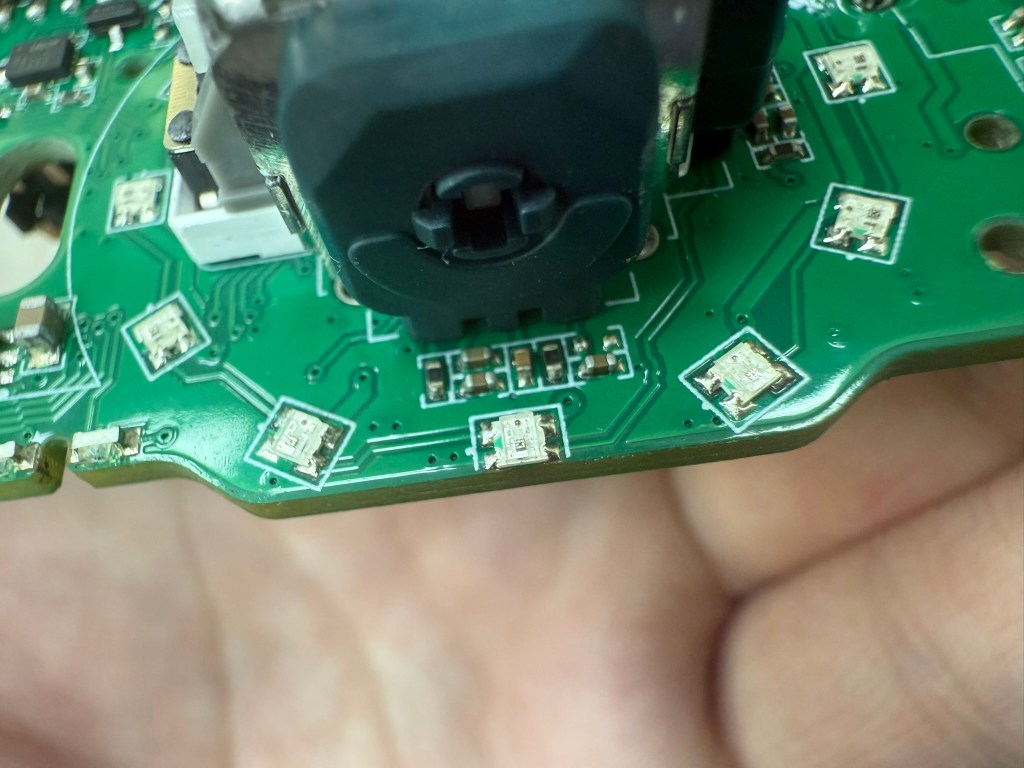

15. LED貼片，會產生不同的顏色，壞掉的時候 就不會亮了 就要換 LED貼片

16.完整拆解
