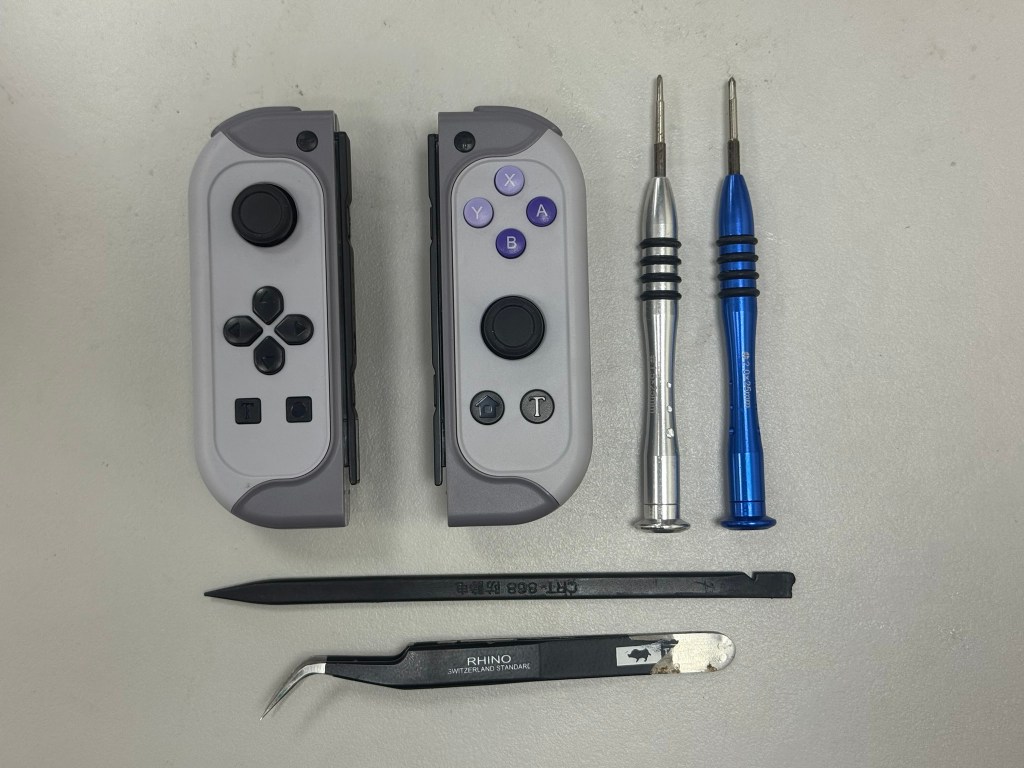

準備工具

• 十字螺絲起子 *1(尺寸1.5 或者 2.0 都可以，看自己用哪個順手)
• 翹棒*1
• 鑷子*1

1.8顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

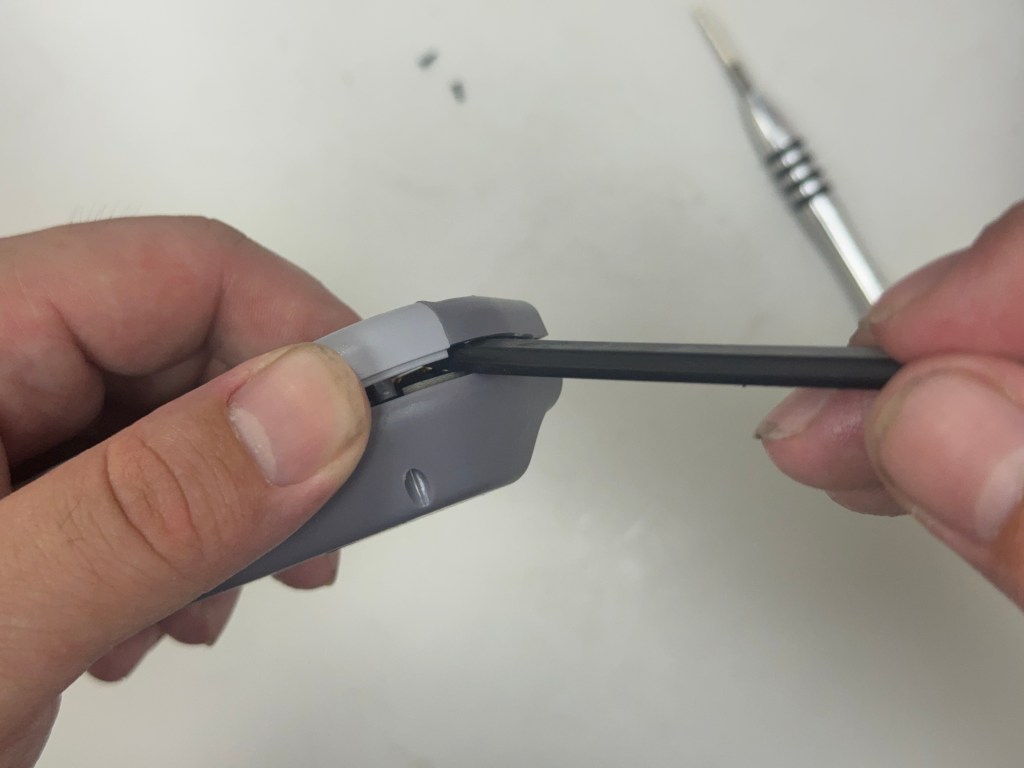

2.用翹棒將 上下蓋分離開，但請注意不要太快速的翻 不然會把排線扯斷

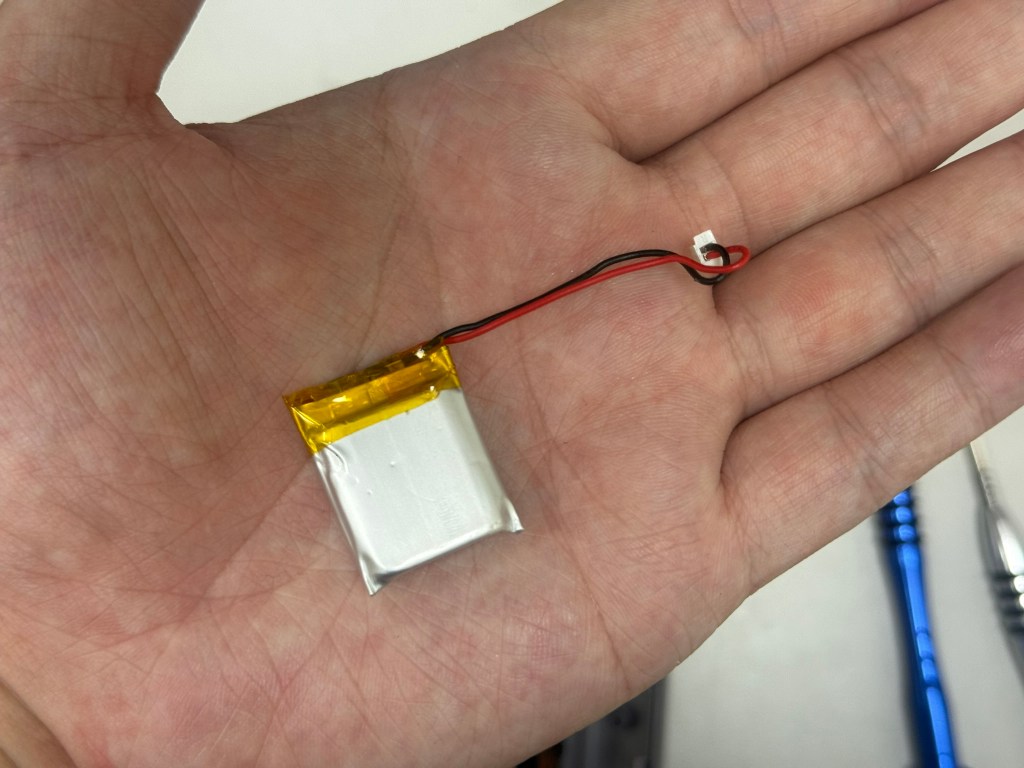

3.先把電池取下來
電池 電壓 3.7V 電池容量 300mah

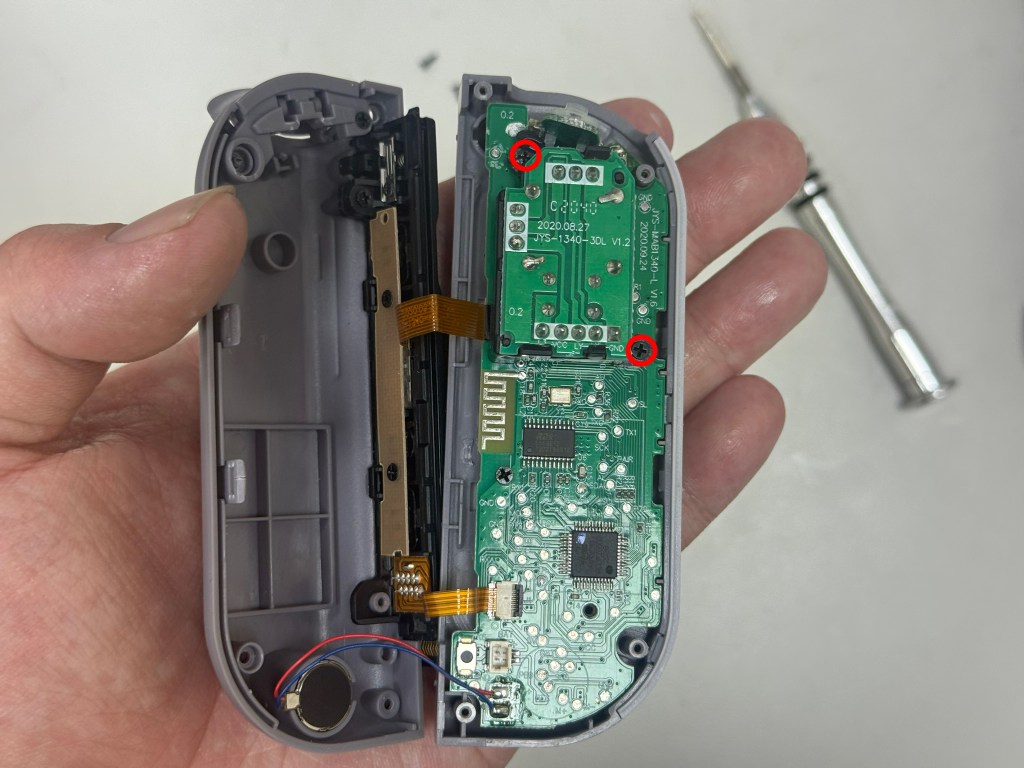

4.將 小板上的2顆螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

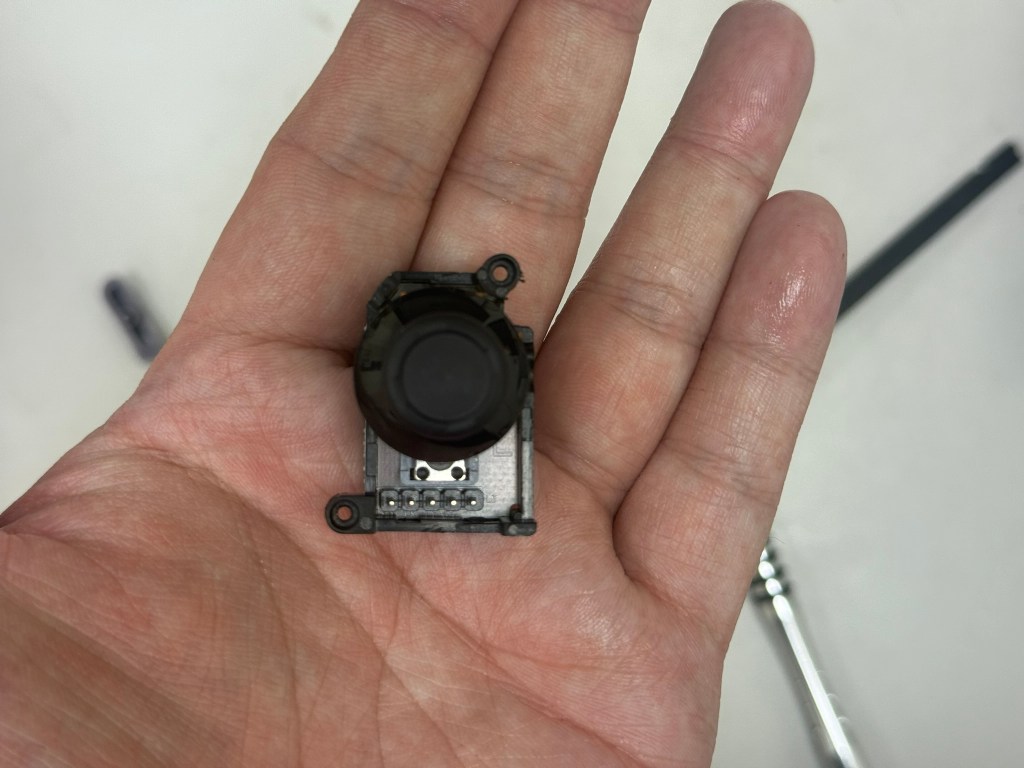

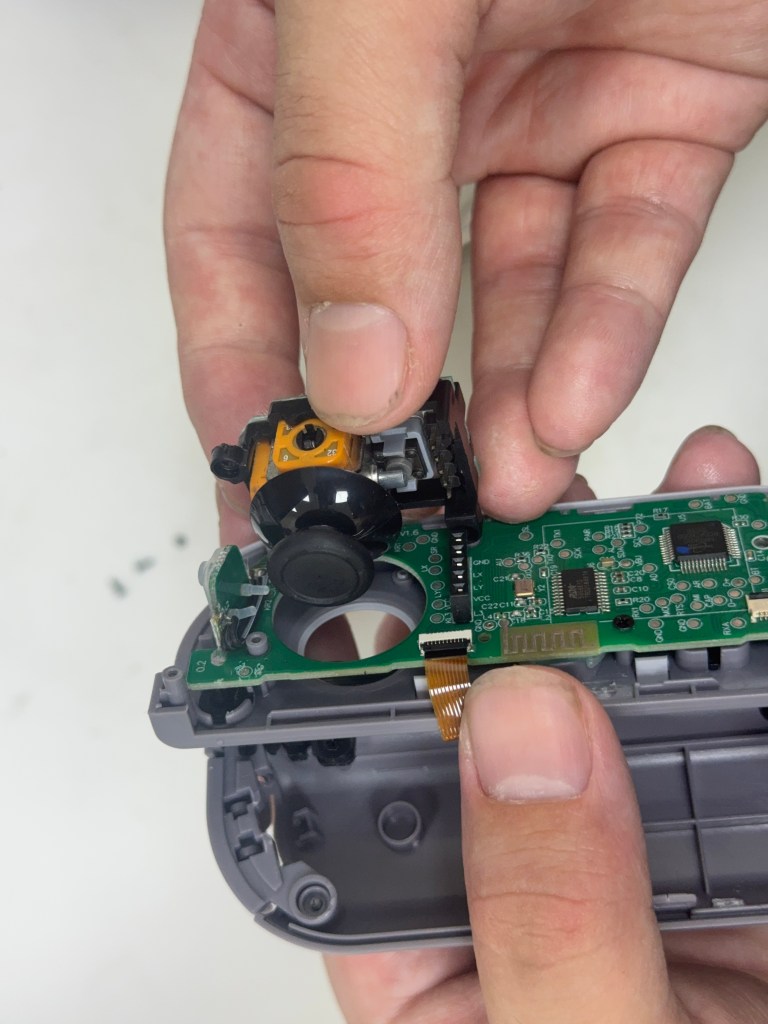

把類比取下來
小板型號：JYS-1340-3DL V1.2

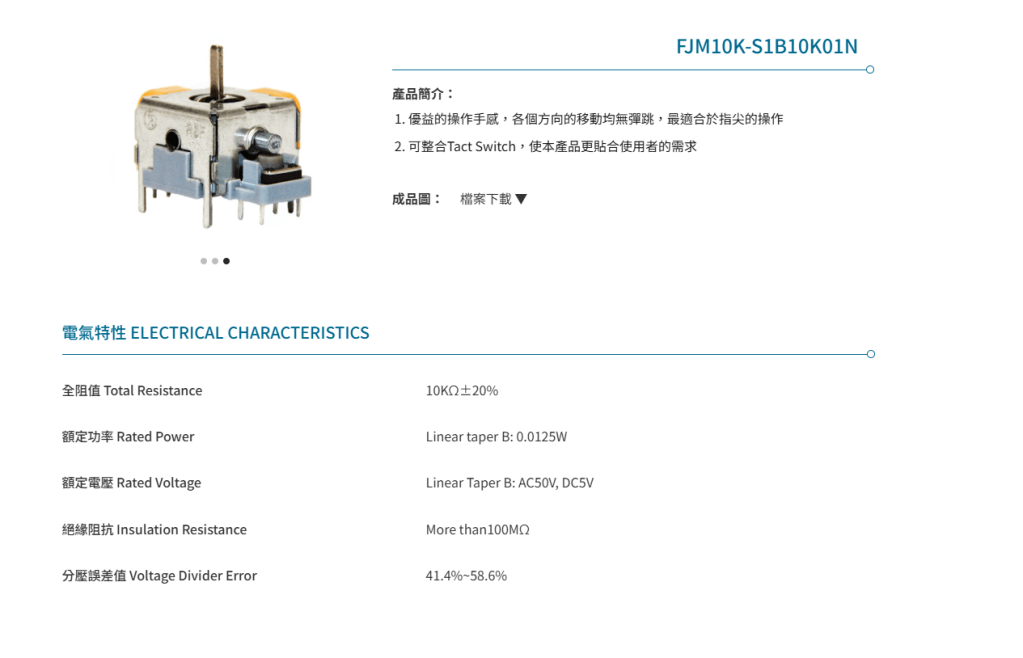

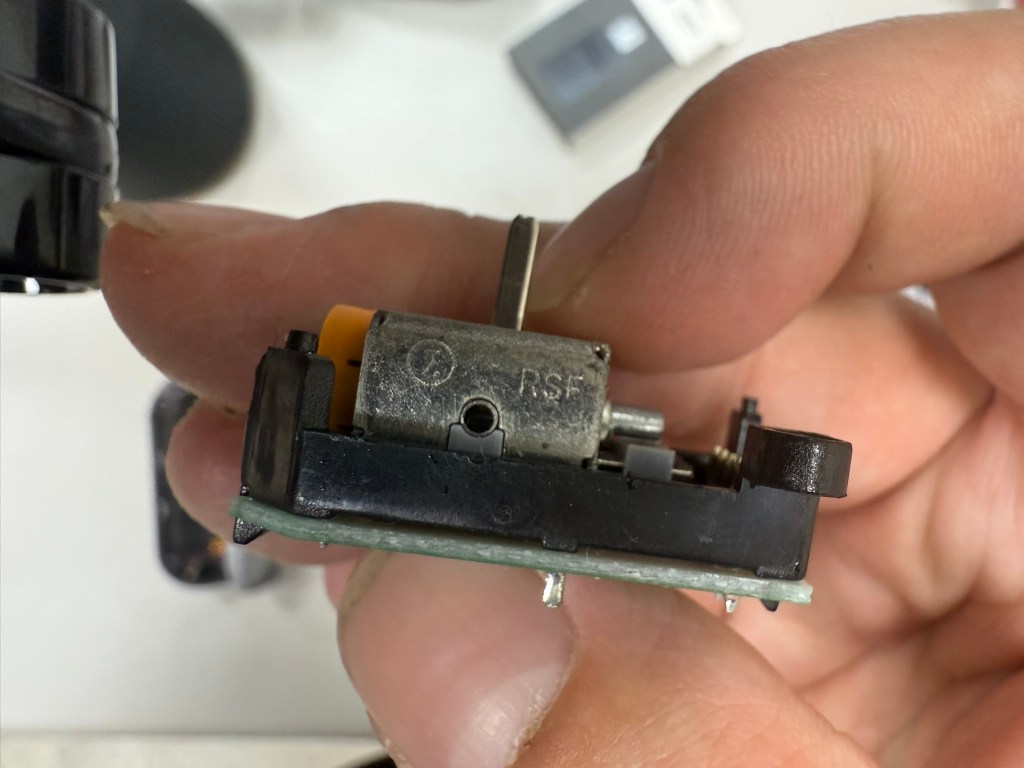

5.搖桿是 福哥興業 生產的，型號是：FJM10K-S1B10K01N
阻值是10K 有效角度 38度；有效角度這部分 是可以跟工廠談的 所以不用特別在意

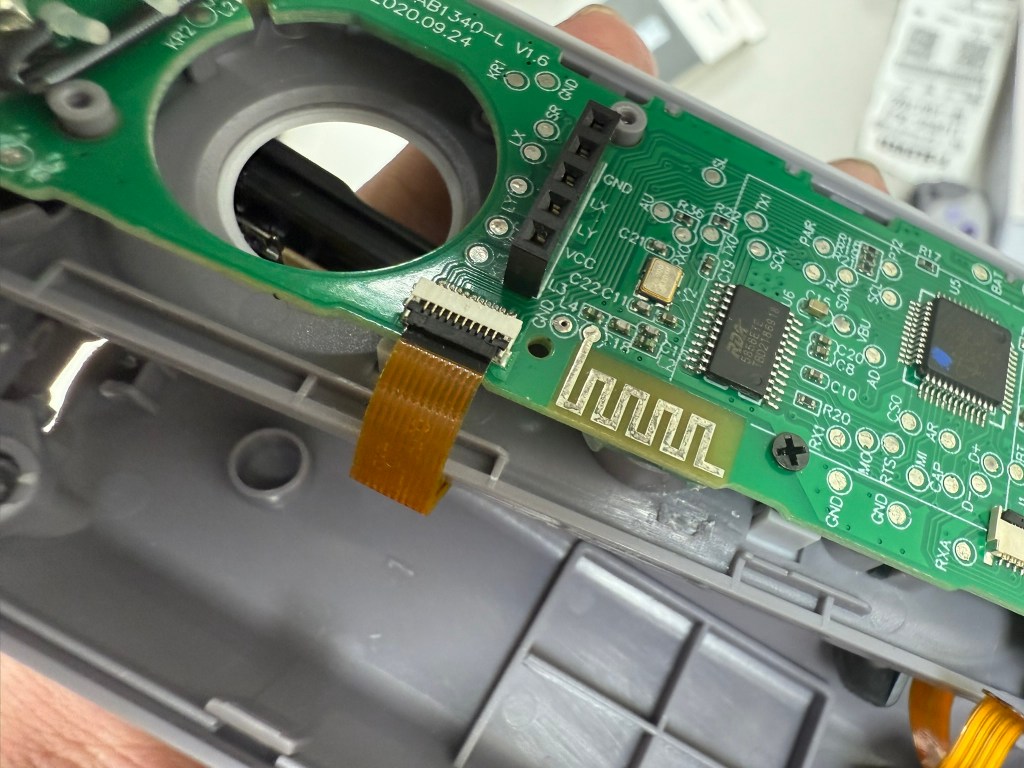

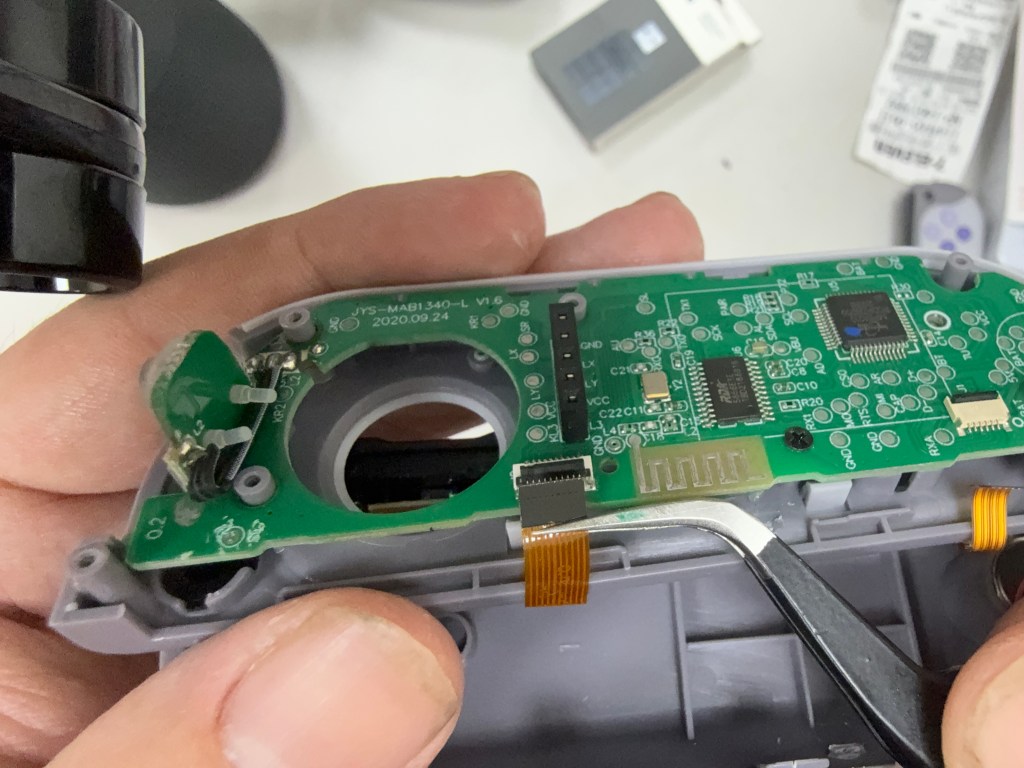

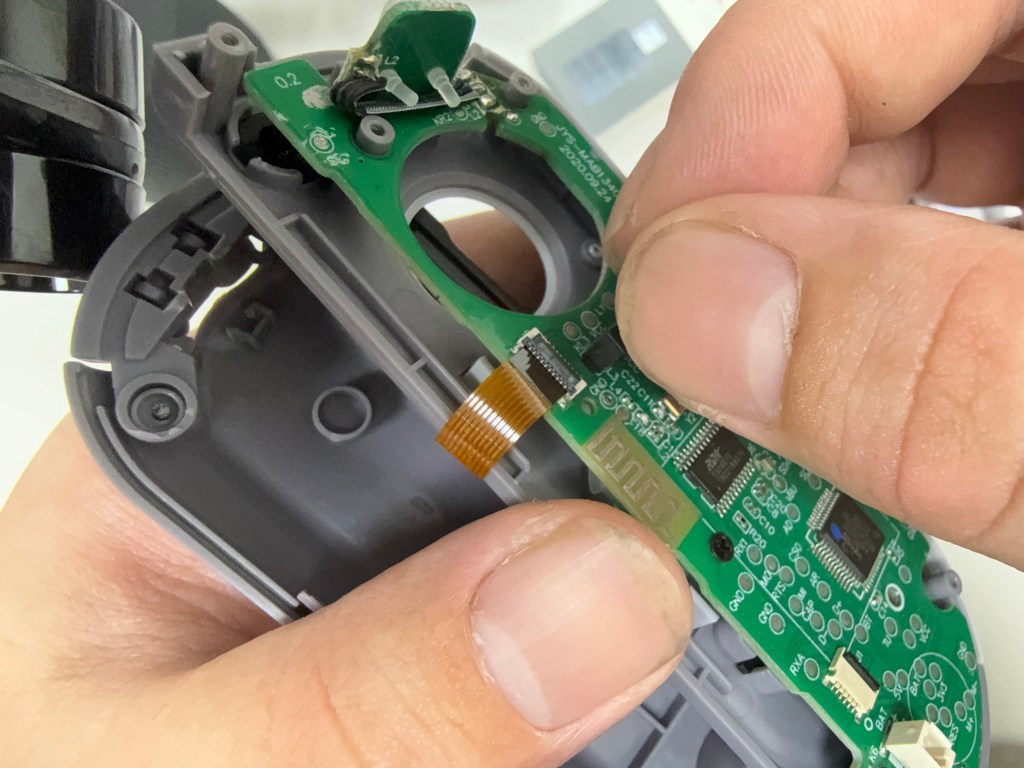

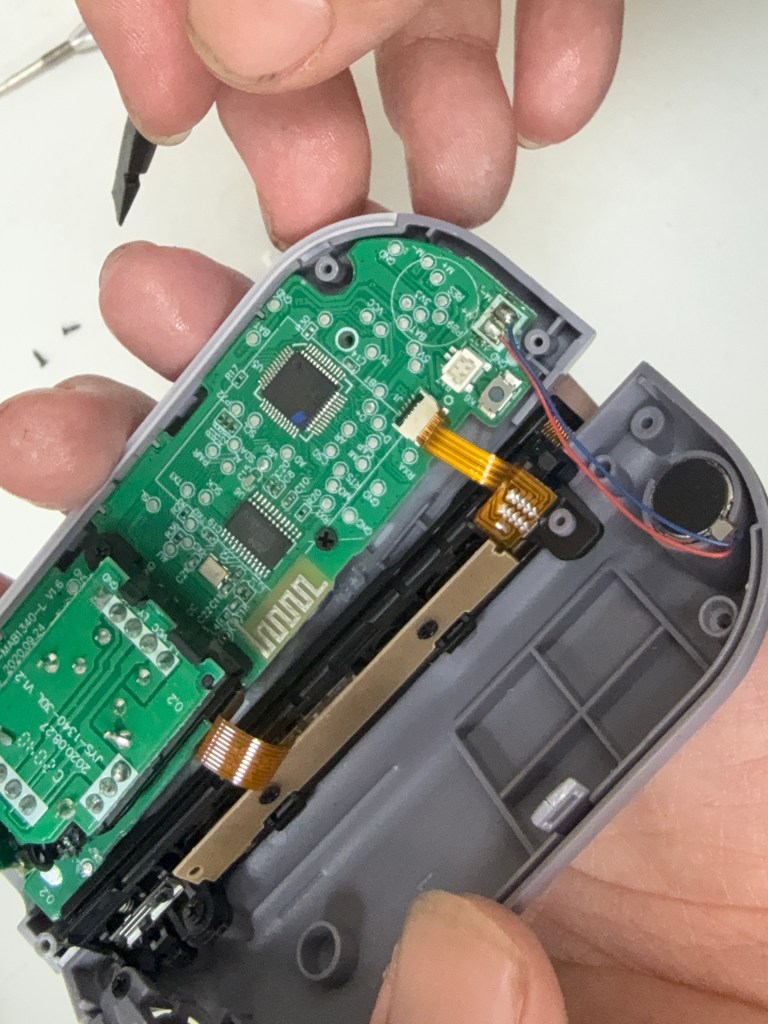

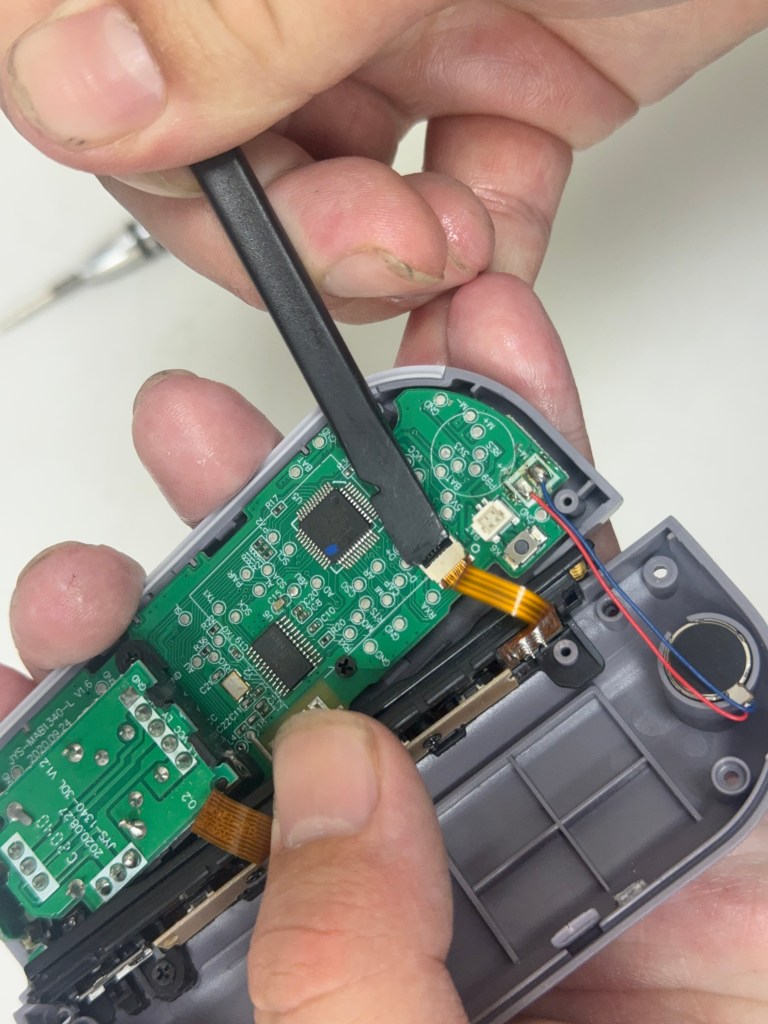

6.將排線從排線座取出來，用手或者翹邦就可以打開排線座的蓋子(請慢慢打開)

7.取出排線，排線上的2顆螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

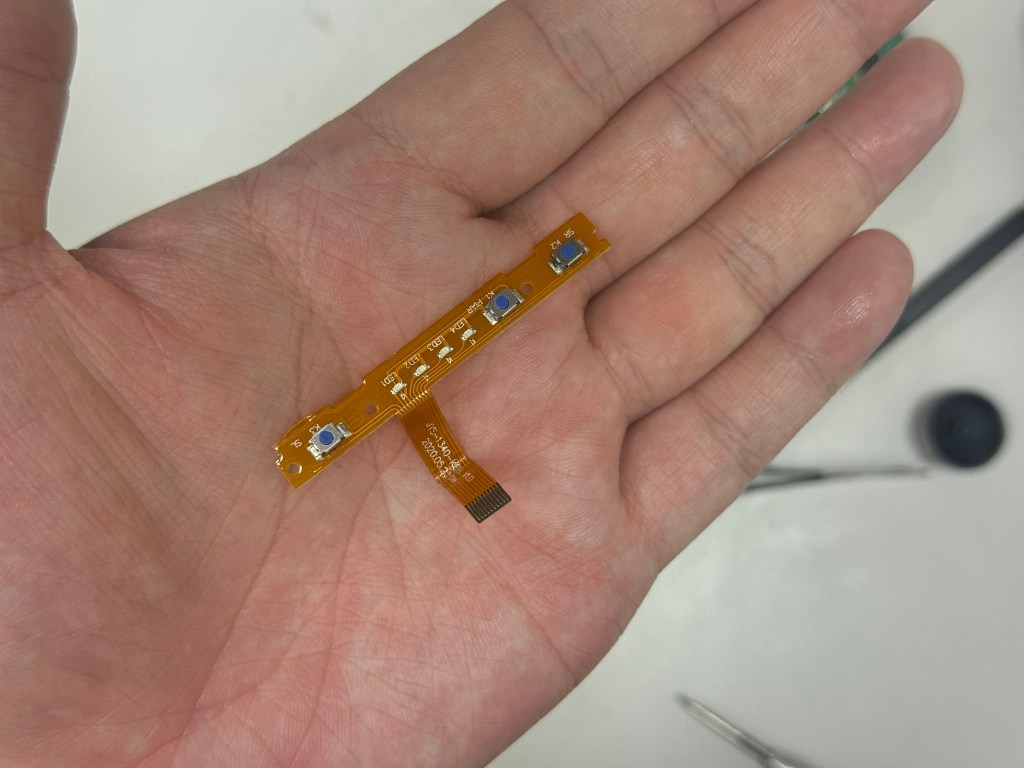

排線：JYS-1340-KEY-L V1.0
排線是直接焊微動上去，而不是用輕觸按鈕(原廠JoyCon就是用輕觸按鍵)

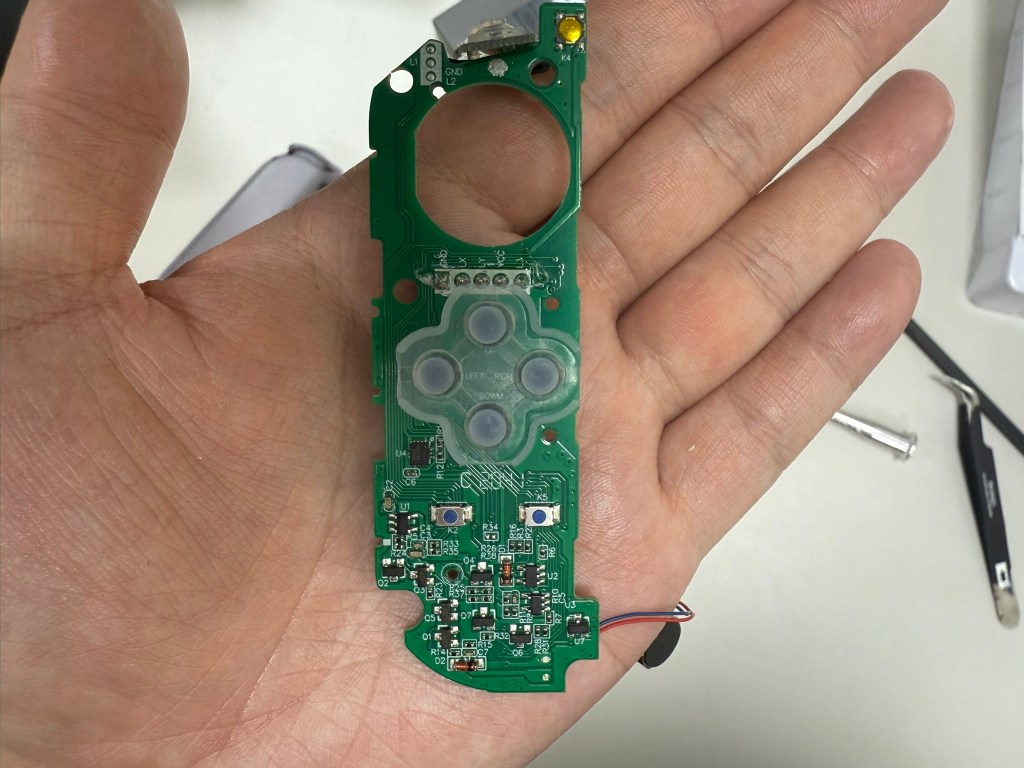

8.方向鍵 以及 R鍵跟 ZR鍵 都是用膠墊

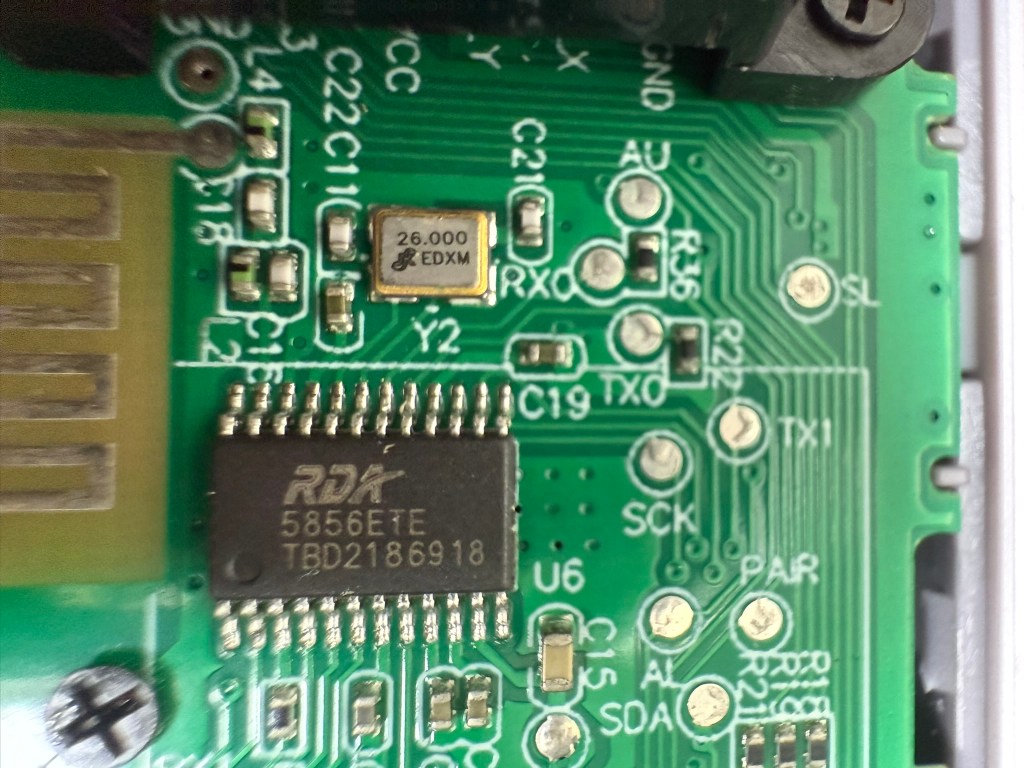

9. IC：RDA5856ETE 生產公司：銳迪科微電子(RDA)

10. QFP-48：MP01010

11. 左手拆解

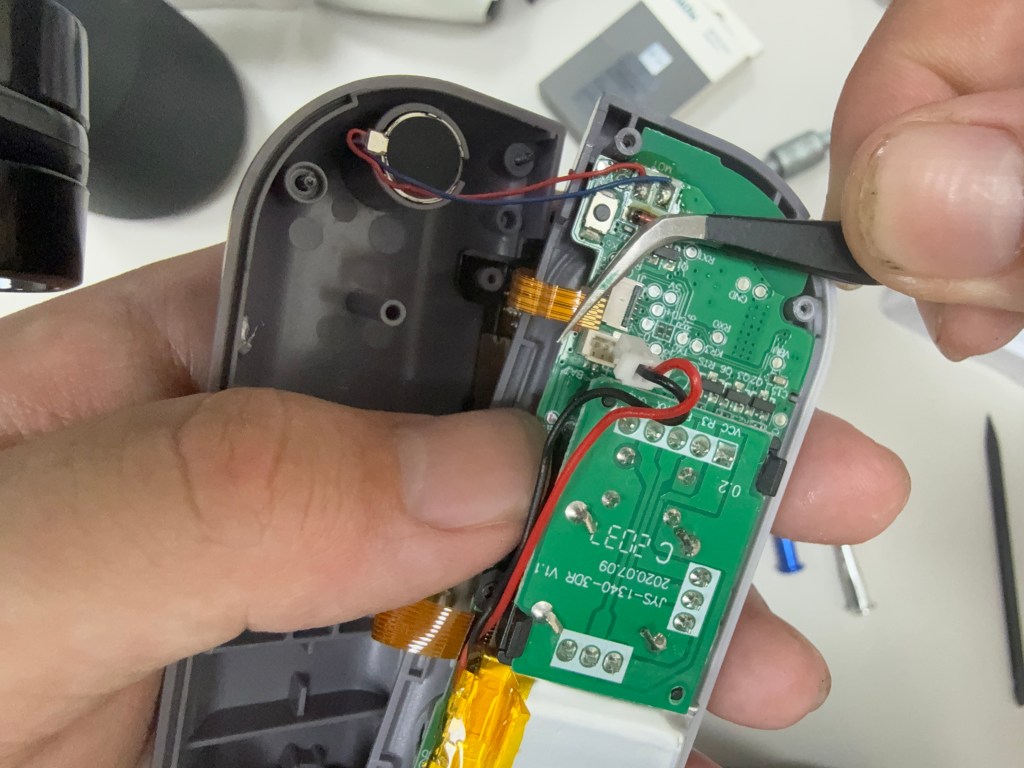

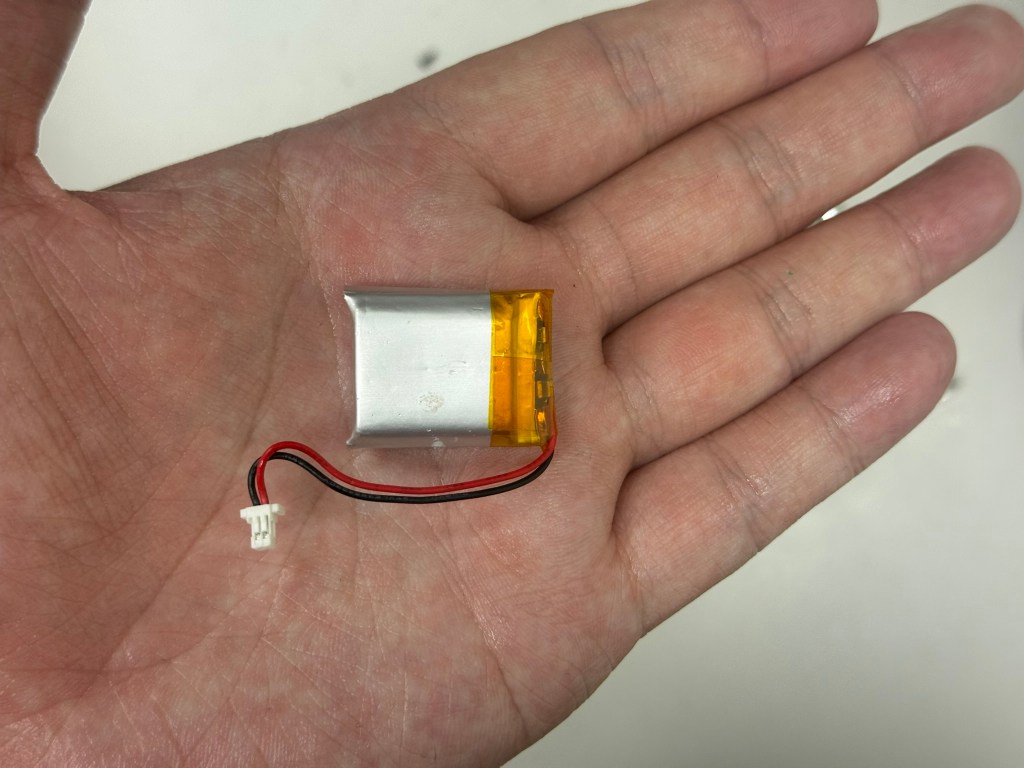

12.右手取出電池
電池 電壓 3.7V 電池容量 300mah

13.取下排線

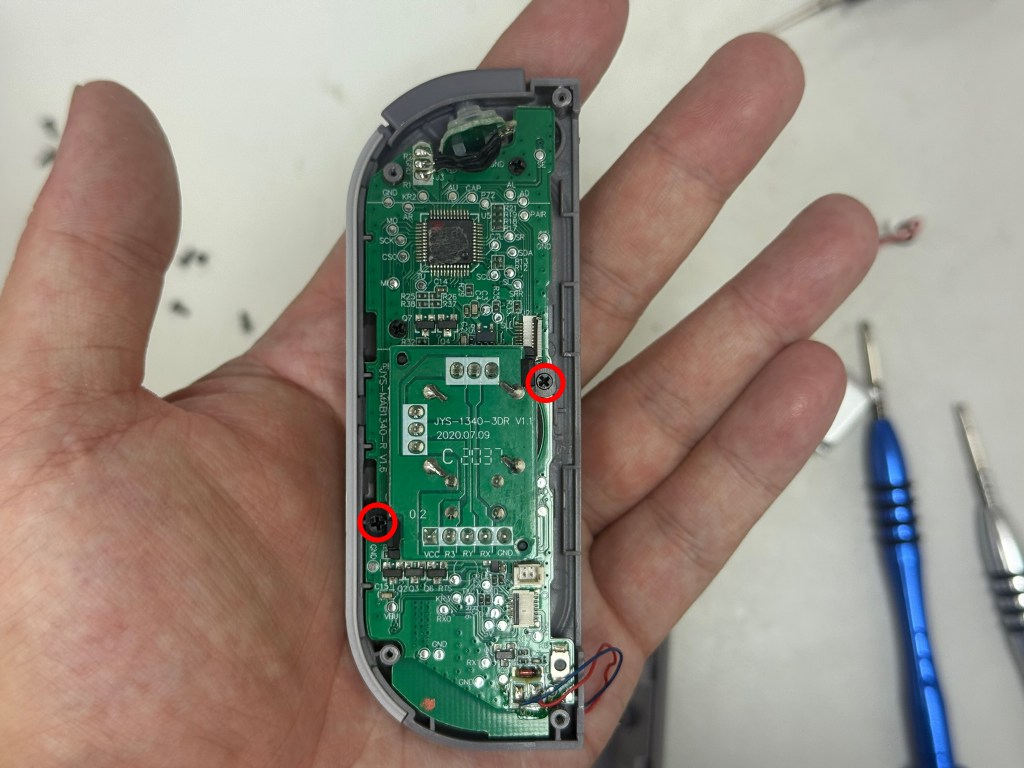

14.將 小板上的2顆螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)
把類比取下來

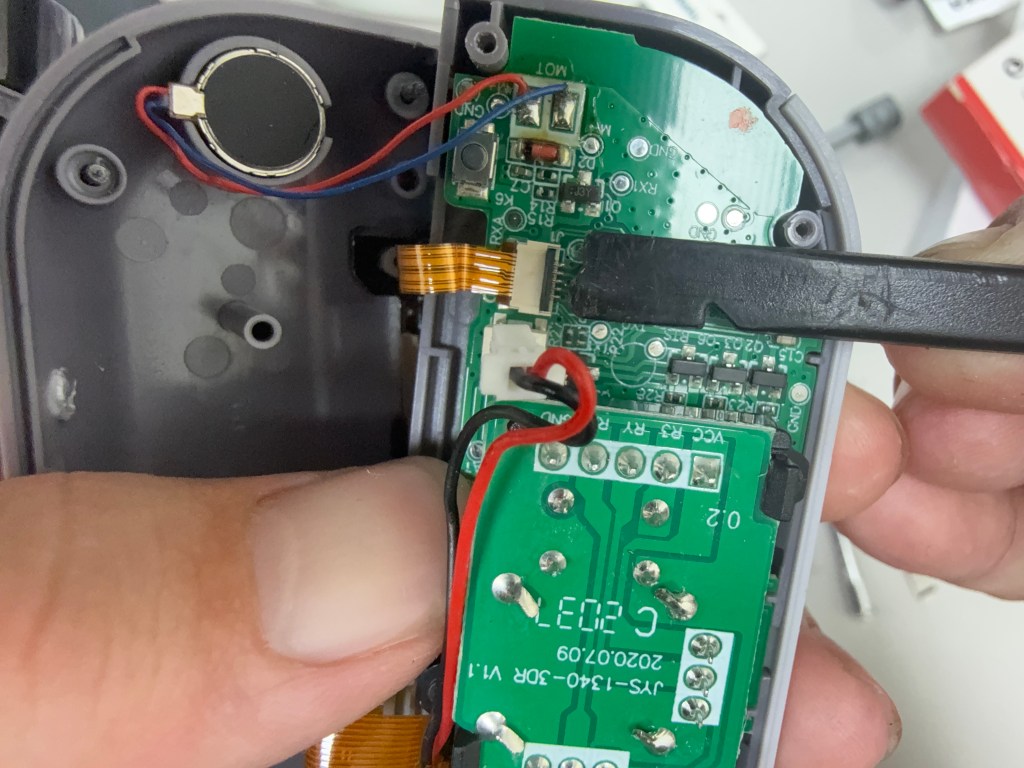

小板型號：JYS-1340-3DR V1.1

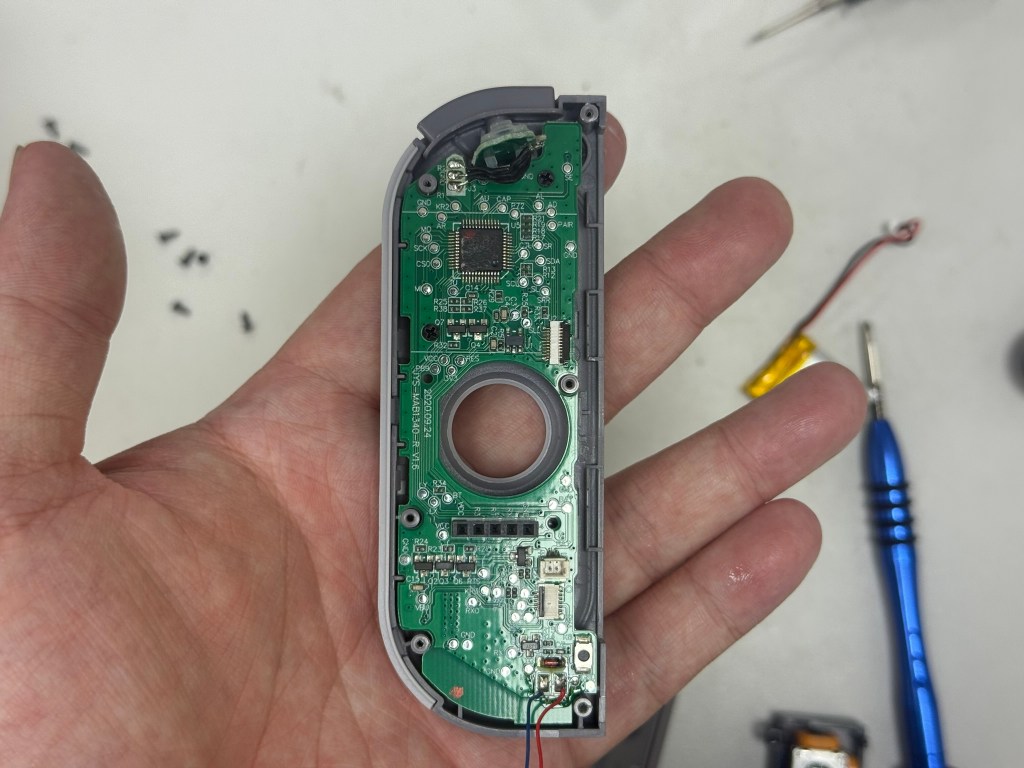

15. 主板型號：JYS-MAB1340-R V1.6

16.完整拆解
