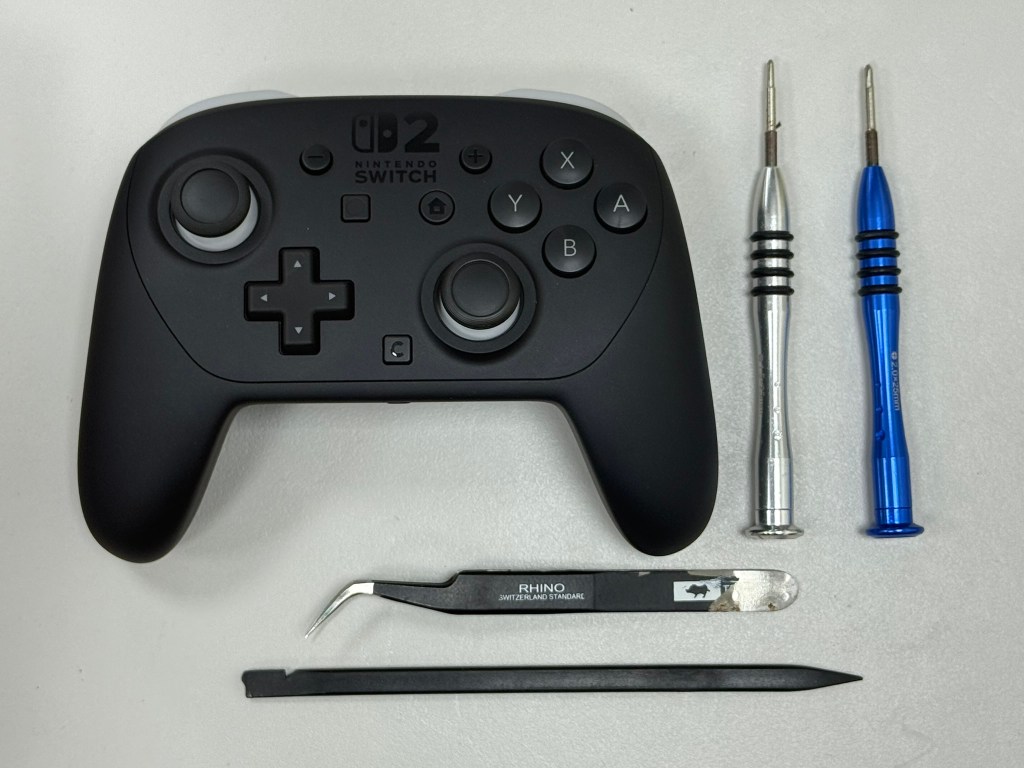

準備工具

• 十字螺絲起子 *1(尺寸1.5 或者 2.0 都可以，看自己用哪個順手)
• 翹棒*1
• 鑷子*1

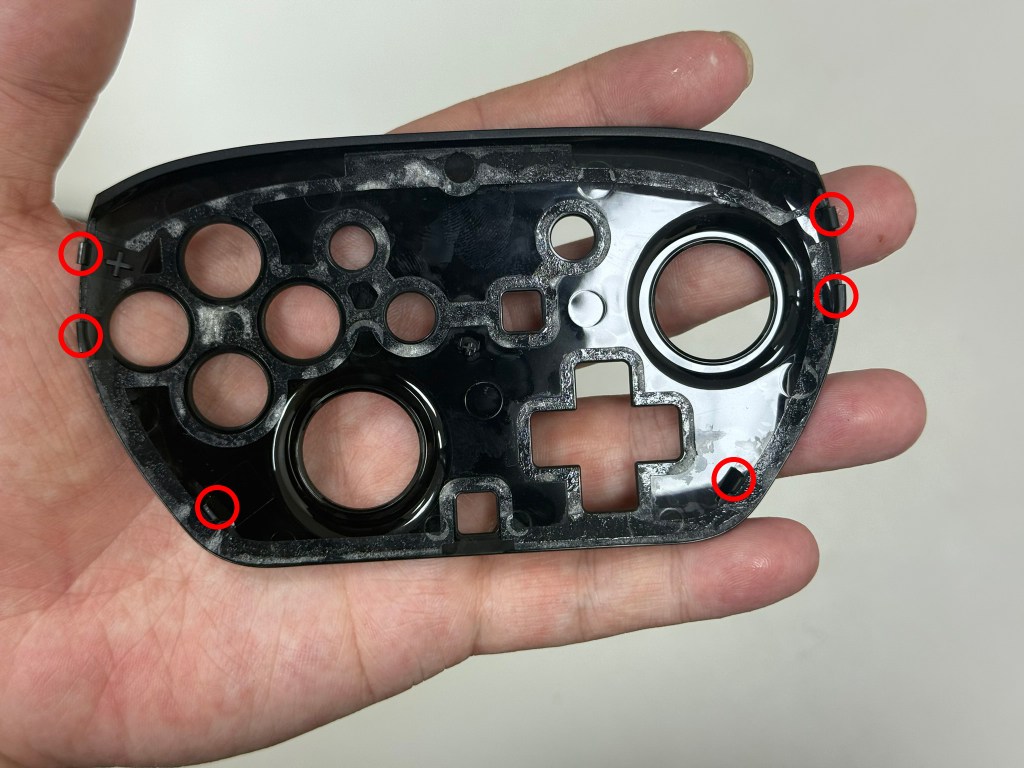

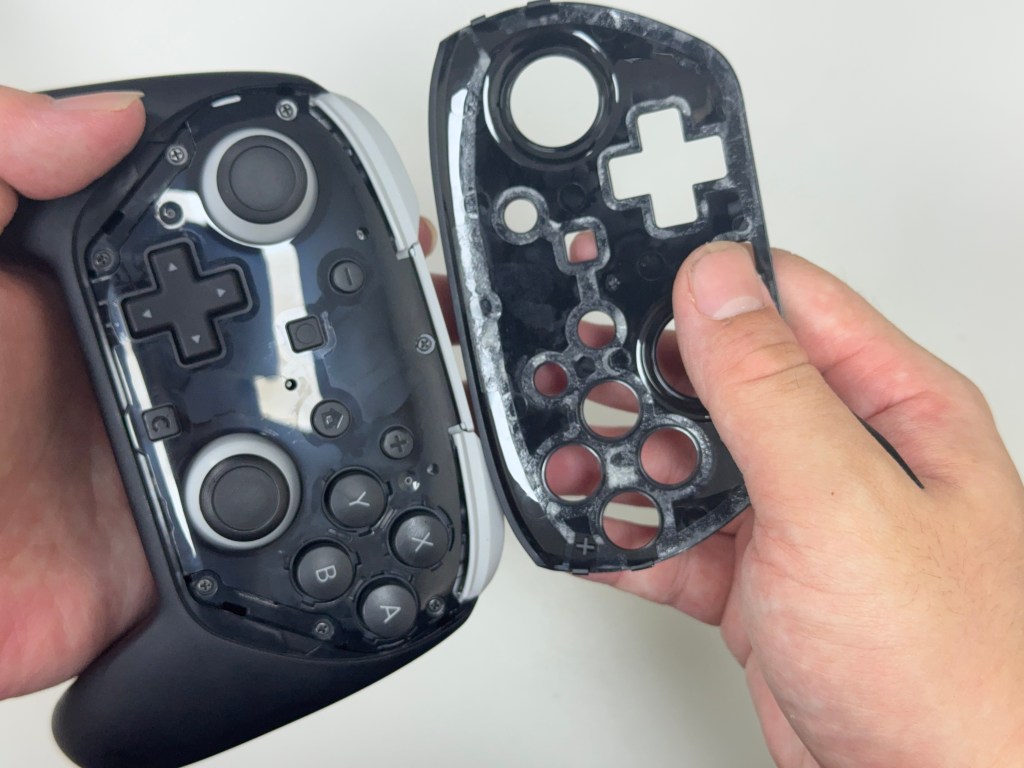

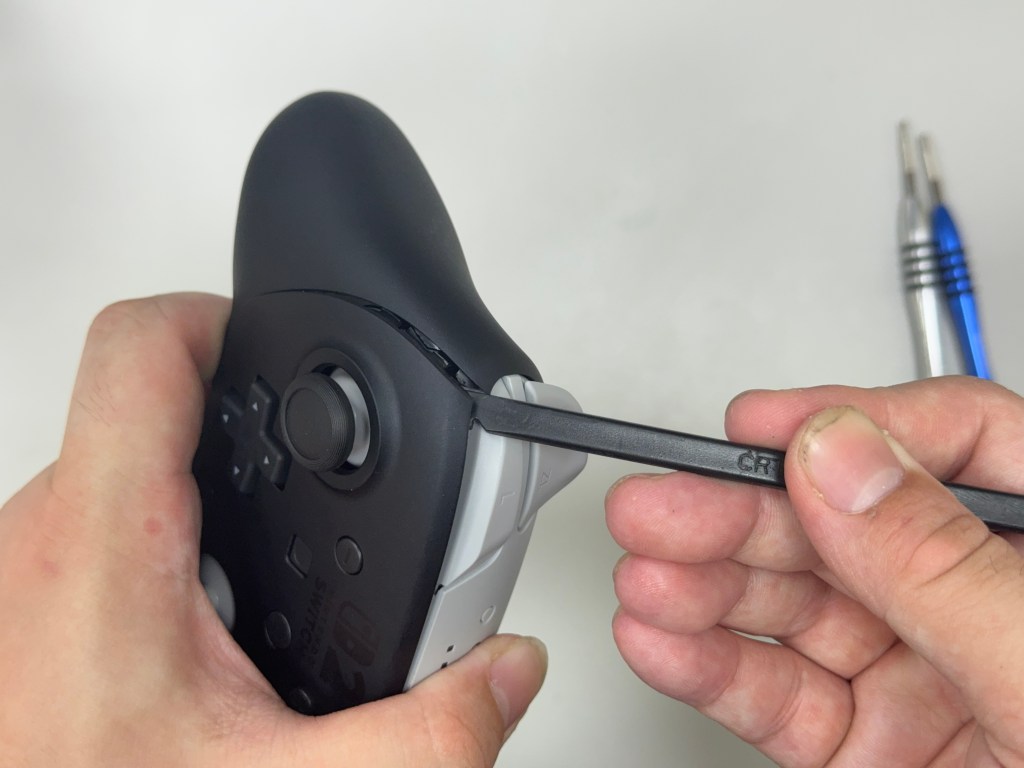

1.先用翹綁 把面蓋的部分給撬開，面蓋都有用膠黏住 所以再拆的時候會很緊，然後面蓋左右兩側 都有三個卡榫位置 要記得確實把卡榫弄開 就比較好打開了，不然就要大力出奇蹟了。

2.7顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

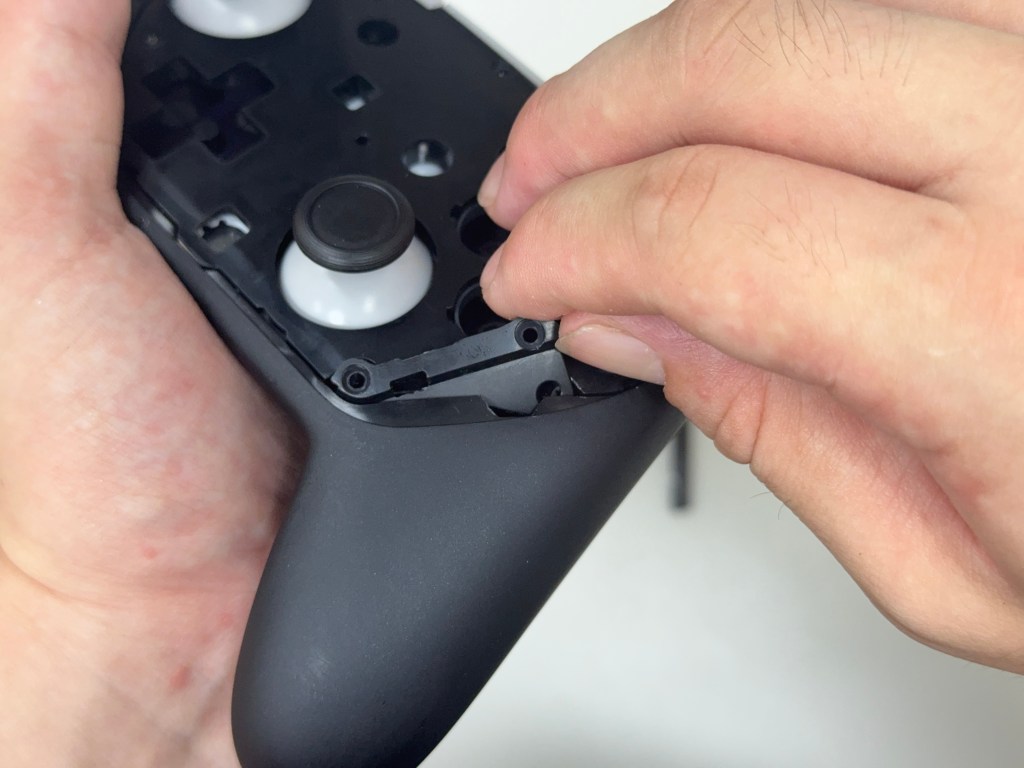

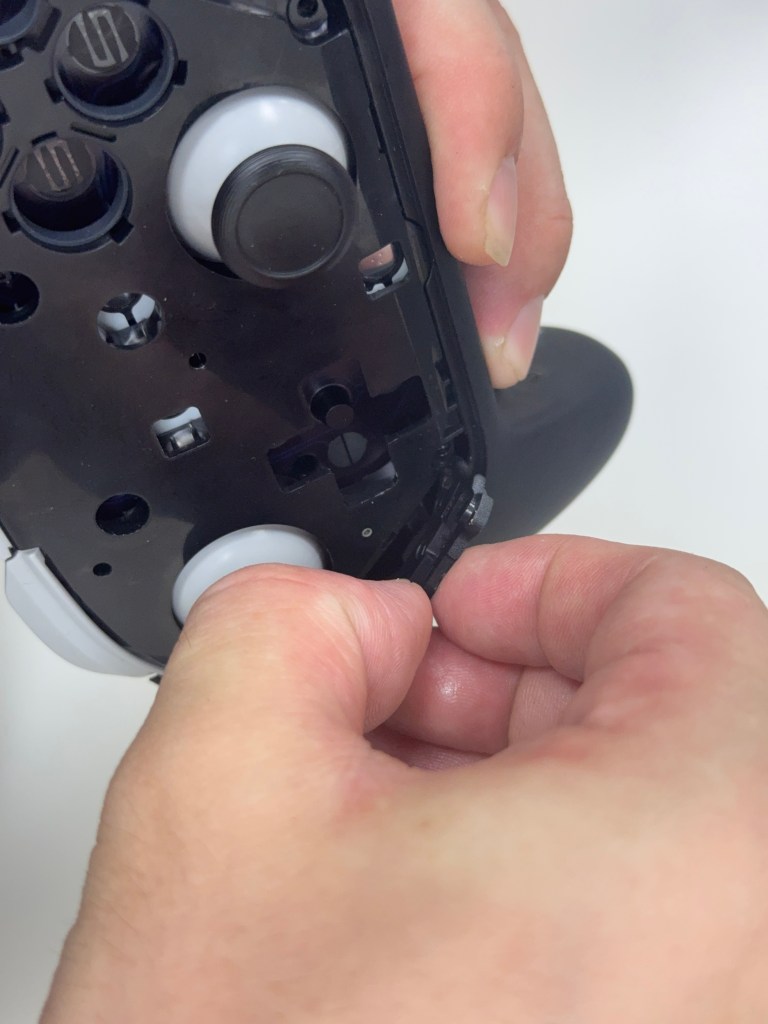

3把左右兩側的卡榫先撬開 這樣才能取出 按鍵布局的面蓋

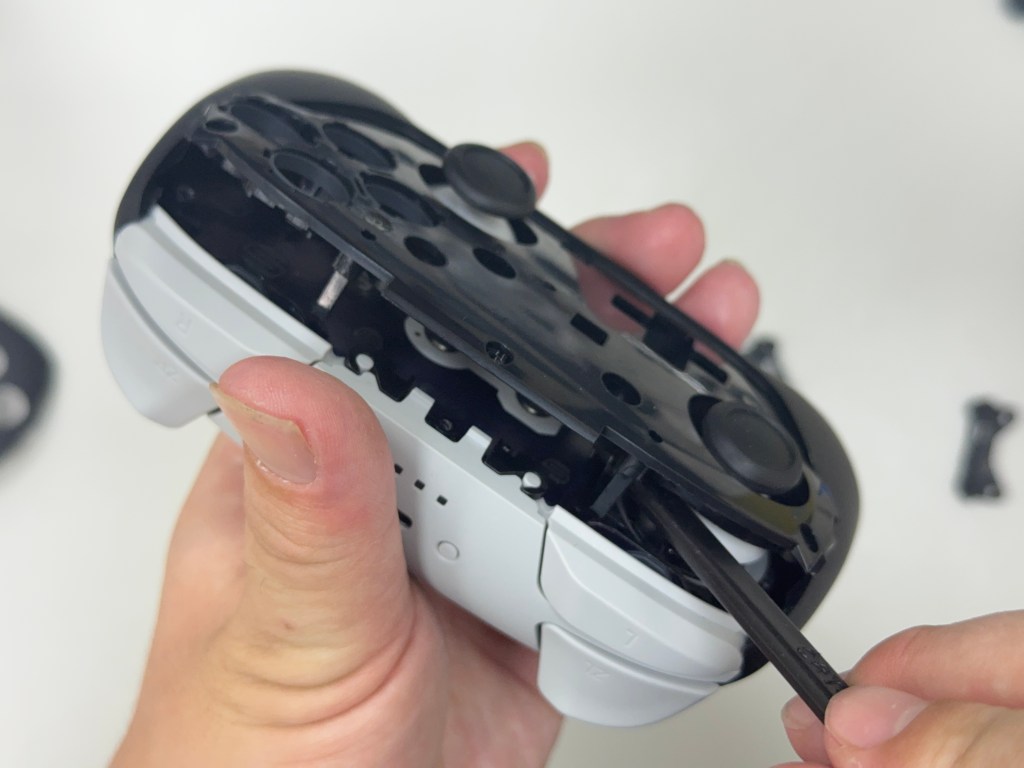

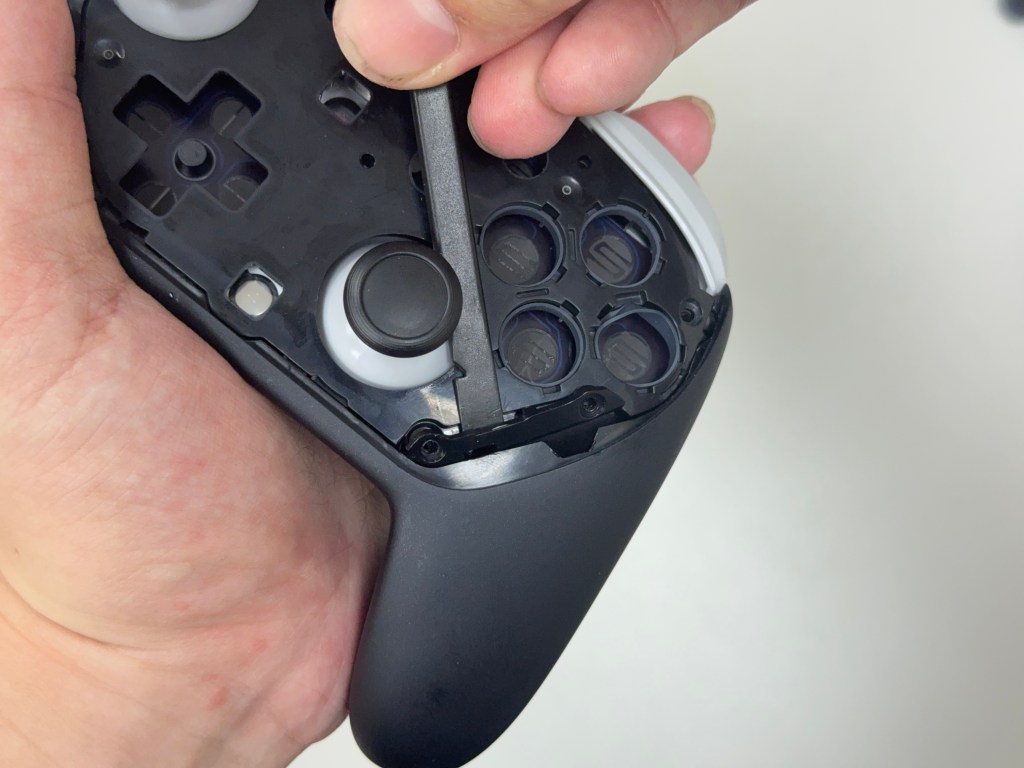

4.用翹棒從上緣處直接插入 然後撬開卡榫

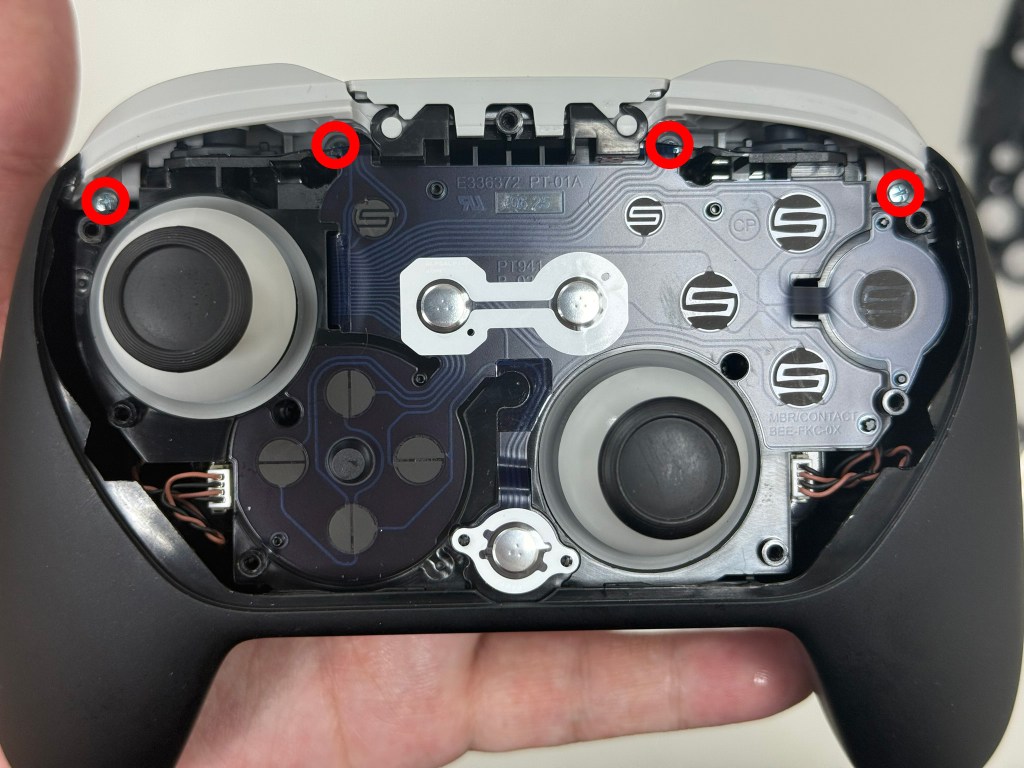

5.這邊有4顆十字螺絲要取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

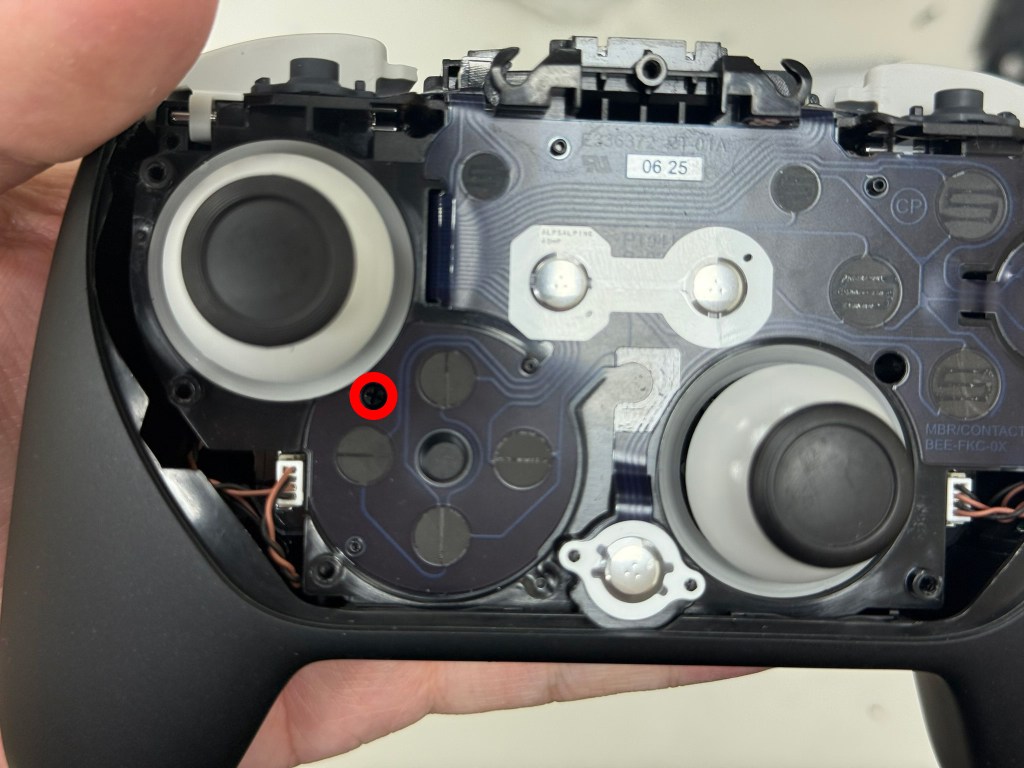

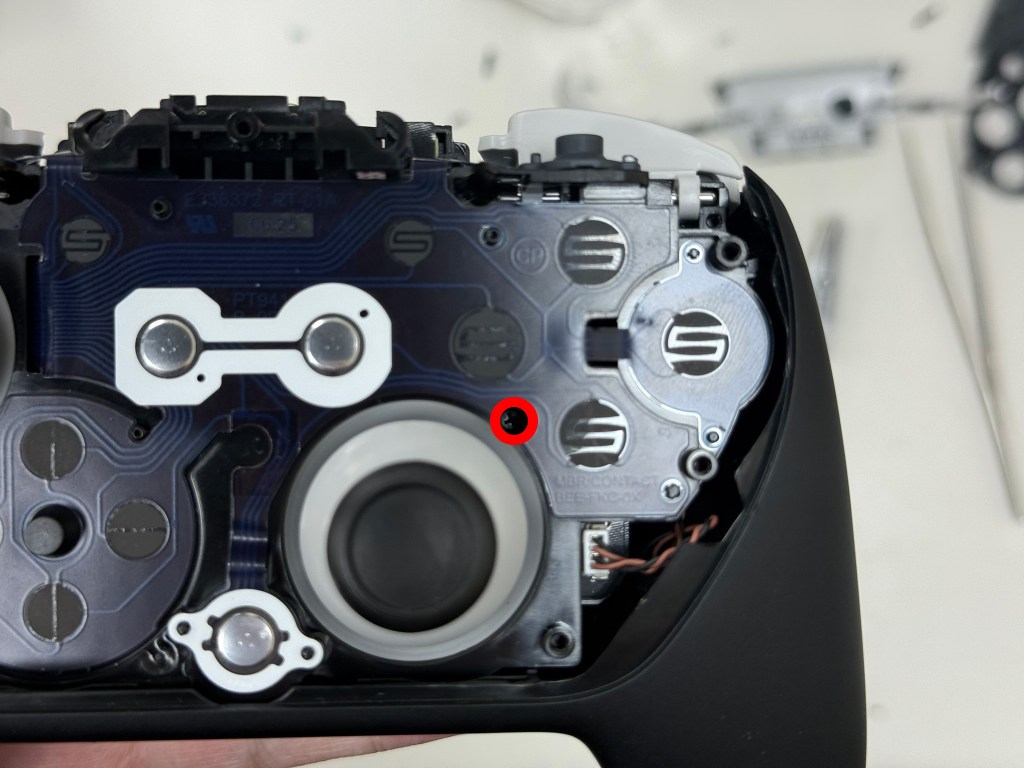

6.這邊有2顆十字螺絲要取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)
這2顆是把主板整個固定在背蓋的 所以一定要卸掉

7.用點力將翹棒插入 背蓋撬開 充電孔以及指示燈的面蓋

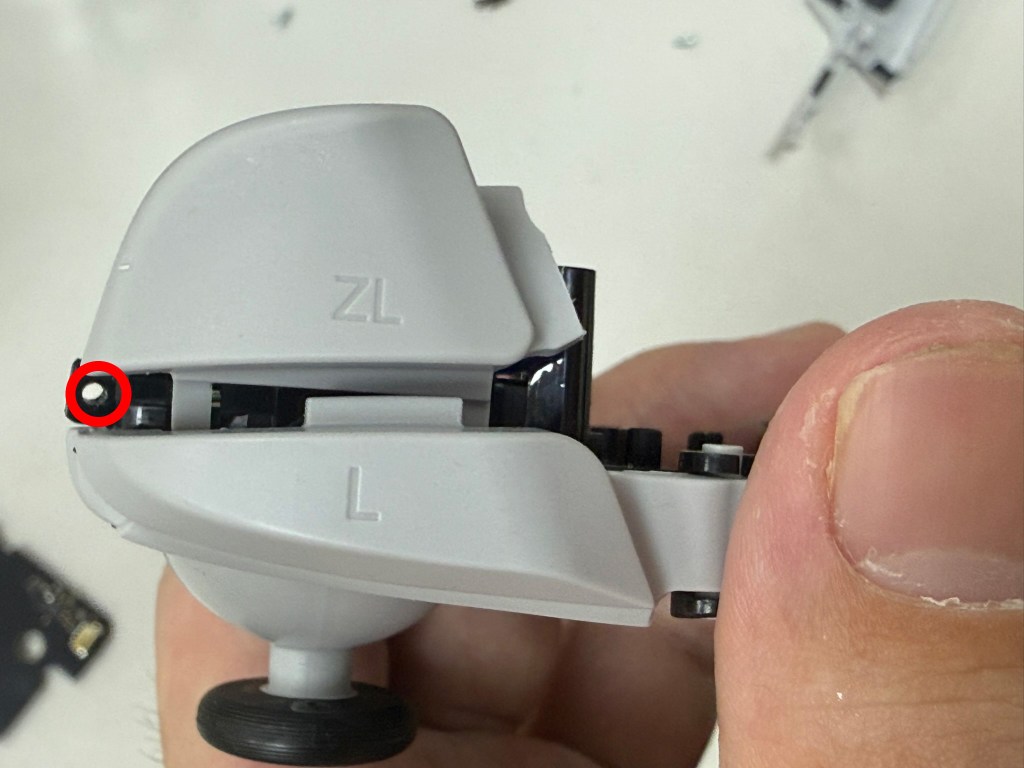

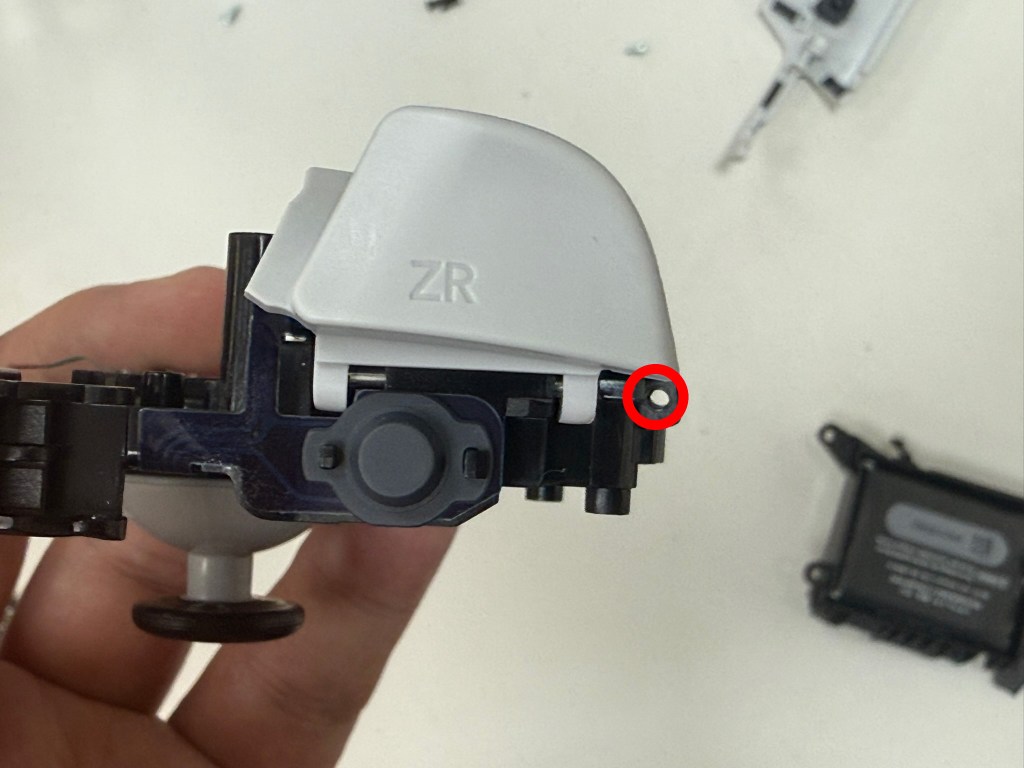

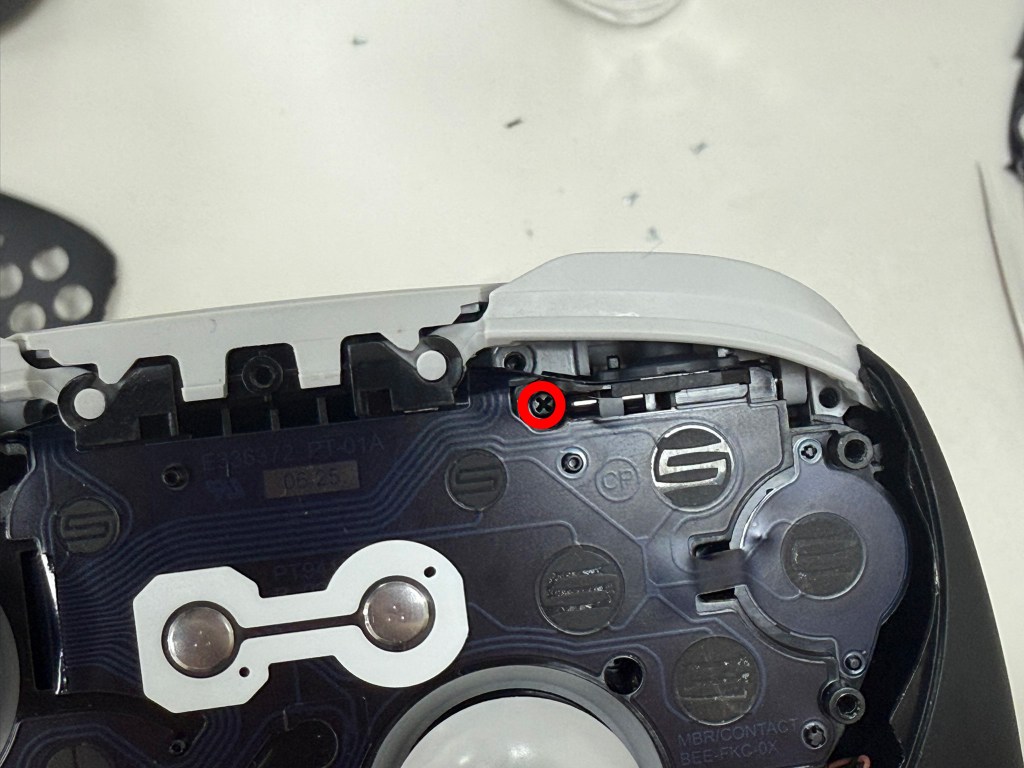

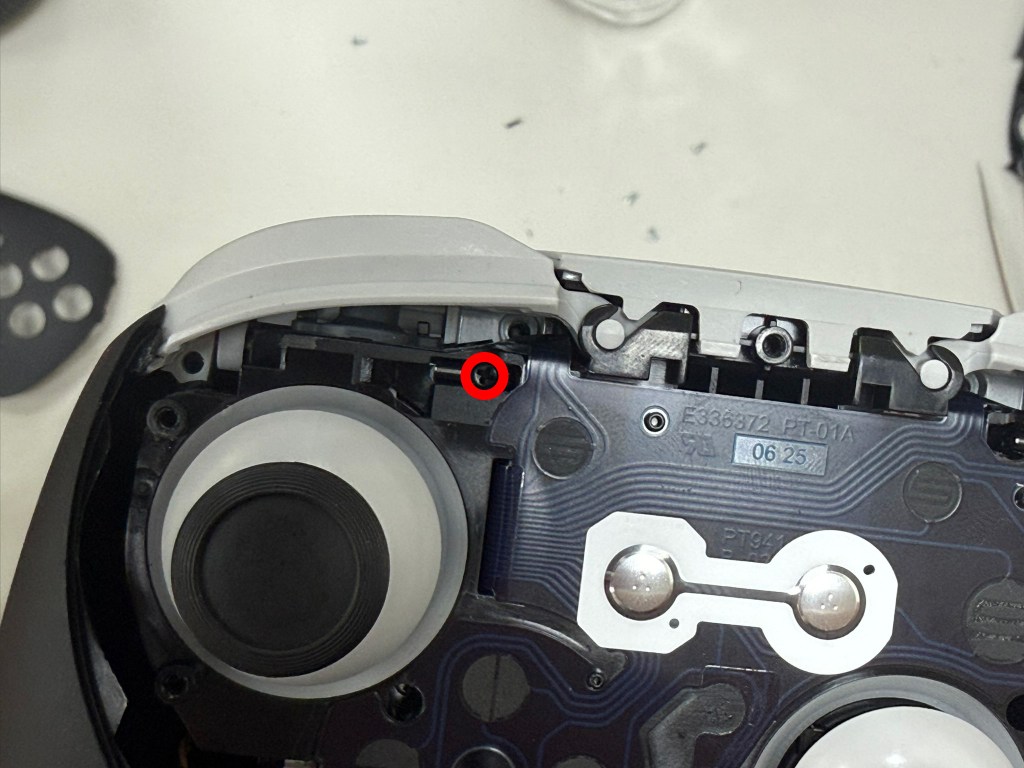

8.L跟 ZR鍵最左側接縫處有1顆十字螺絲 而R跟ZR鍵最右側接縫處有1顆十字螺絲要取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)
再來就是 L按鍵 跟 R按鍵取下來的時候，捏住最尾端 然後用推的推出來 慢慢推

9. 這邊有2顆十字螺要取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)
這兩顆是把電池槽的，也是固定在背蓋上面，如果不卸下來的話 是無法把整個主板取出來

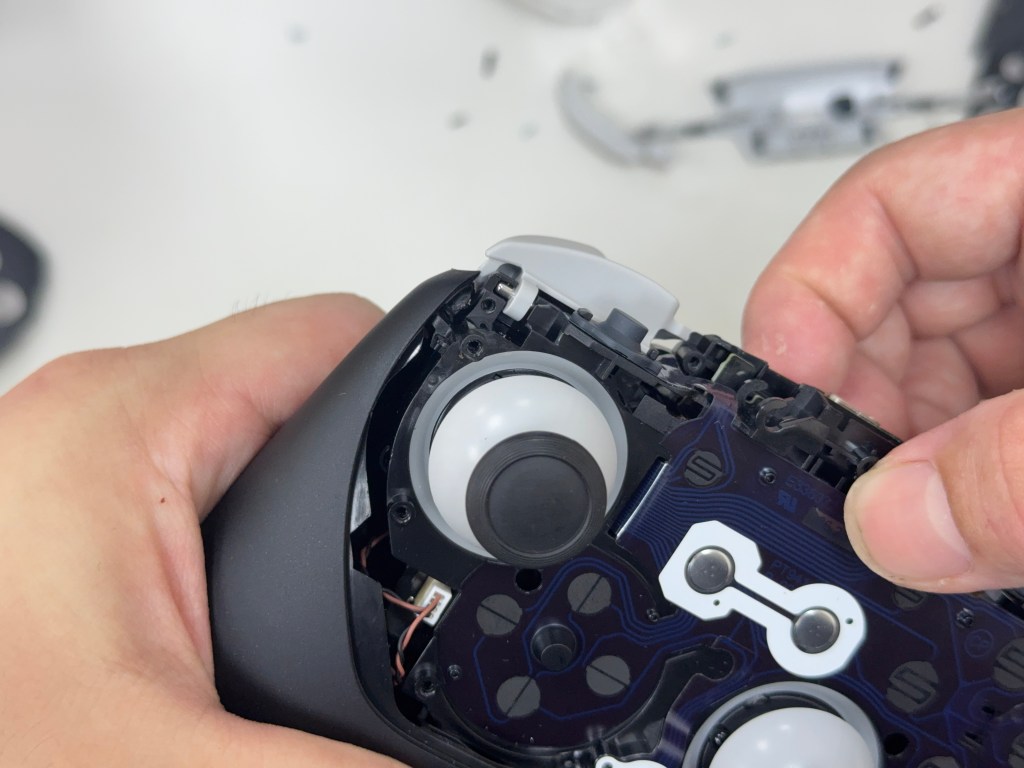

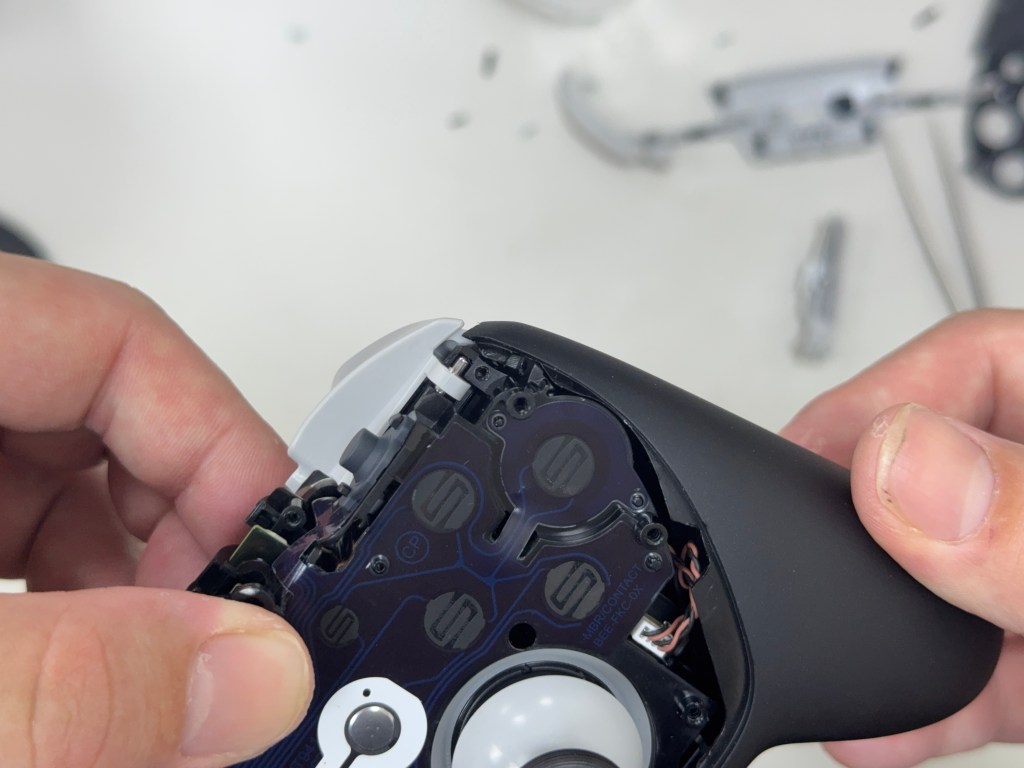

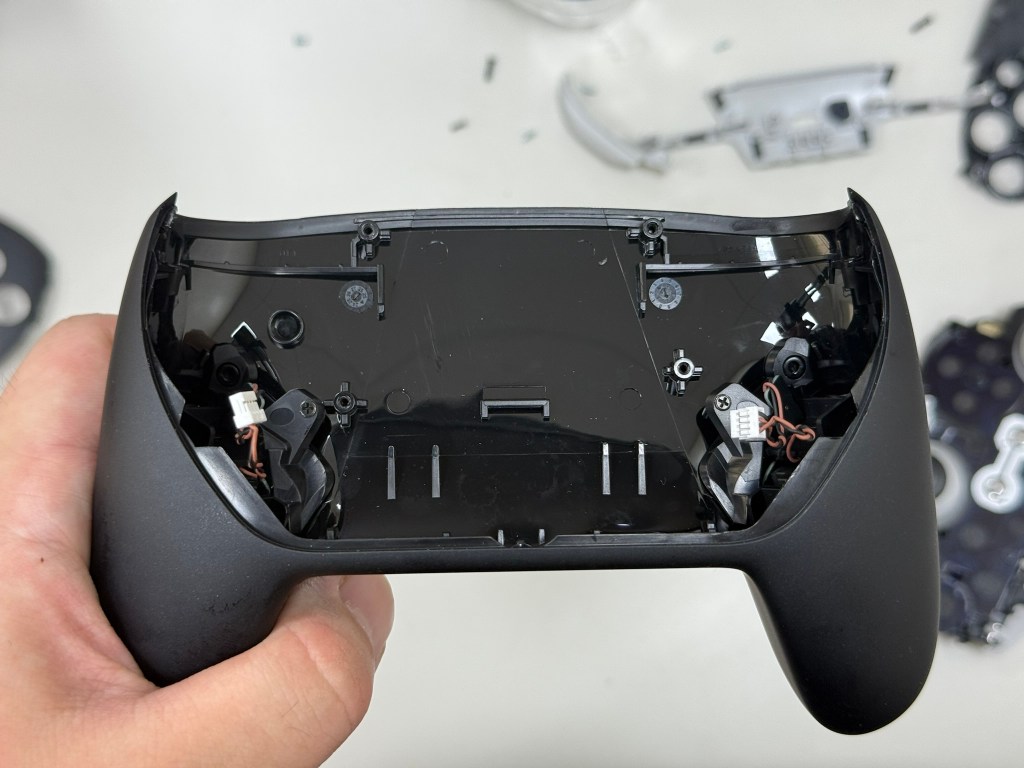

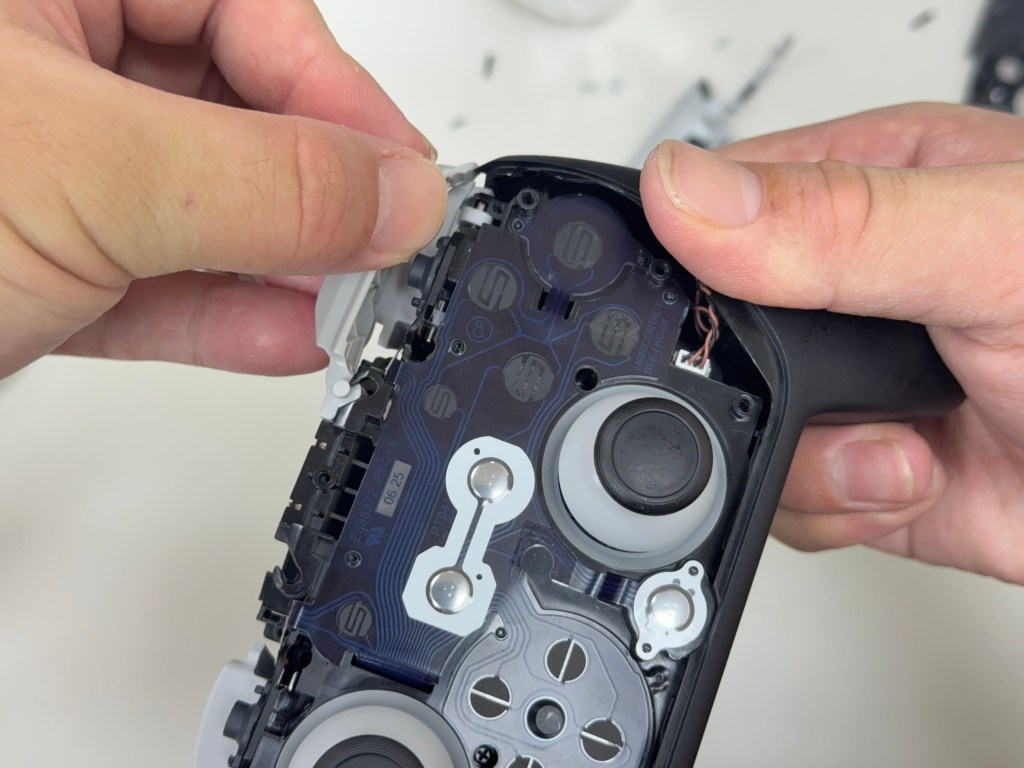

10. 左右兩側會有卡榫卡到，這要稍微把外殼外移一下 先弄單一側 弄好之後，再弄另一側，最後就可以往上抬 就取出來了

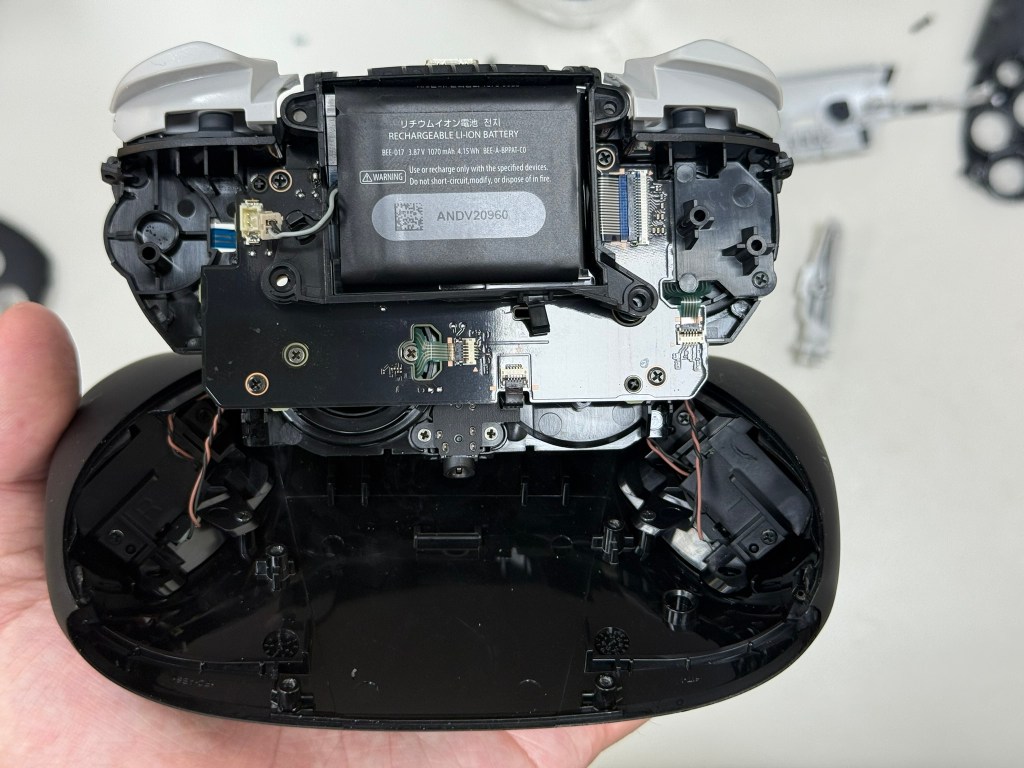

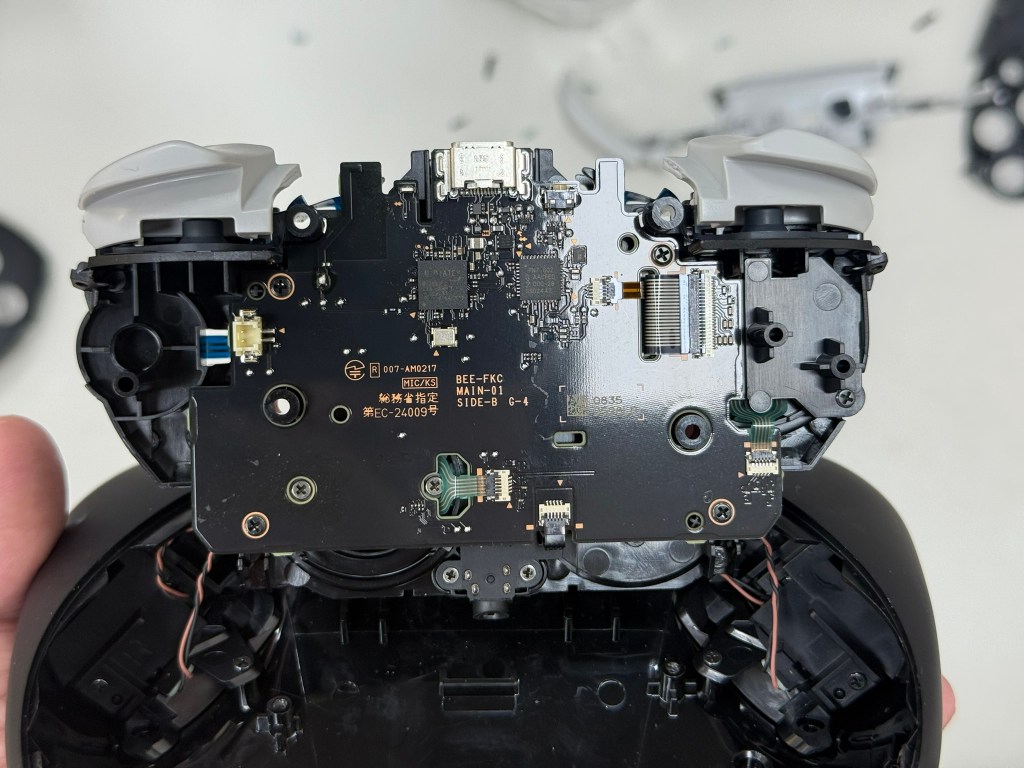

11. 翻過來 就到主板了，以及電池
記得先把電池斷電，避免帶電操作
電池型號：BEE-017 電壓：3.87V 電池容量：1070mAh 4.15Wh
這次的 Switch2 Pro 的電池 跟 原本的 Switch Pro電池 是不通用的
這次 Switch2 Pro的電池容量 比 原本的 Switch Pro 小了

12.取下電池槽，直接往上抬起來就好，原本的螺絲已經卸掉了。

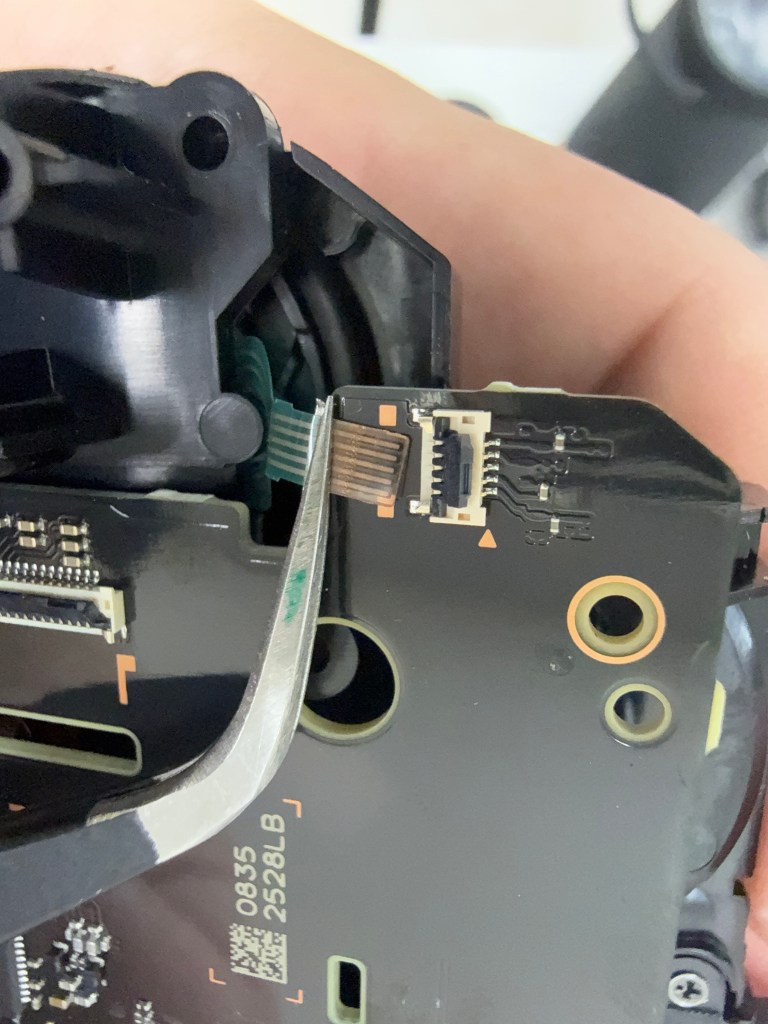

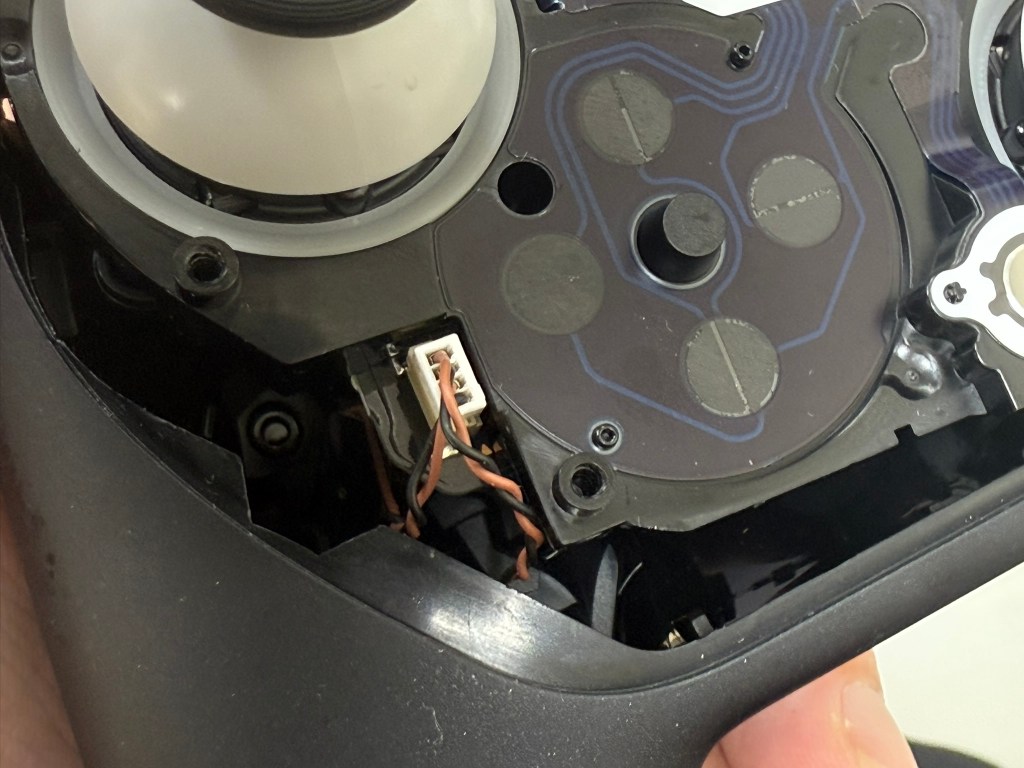

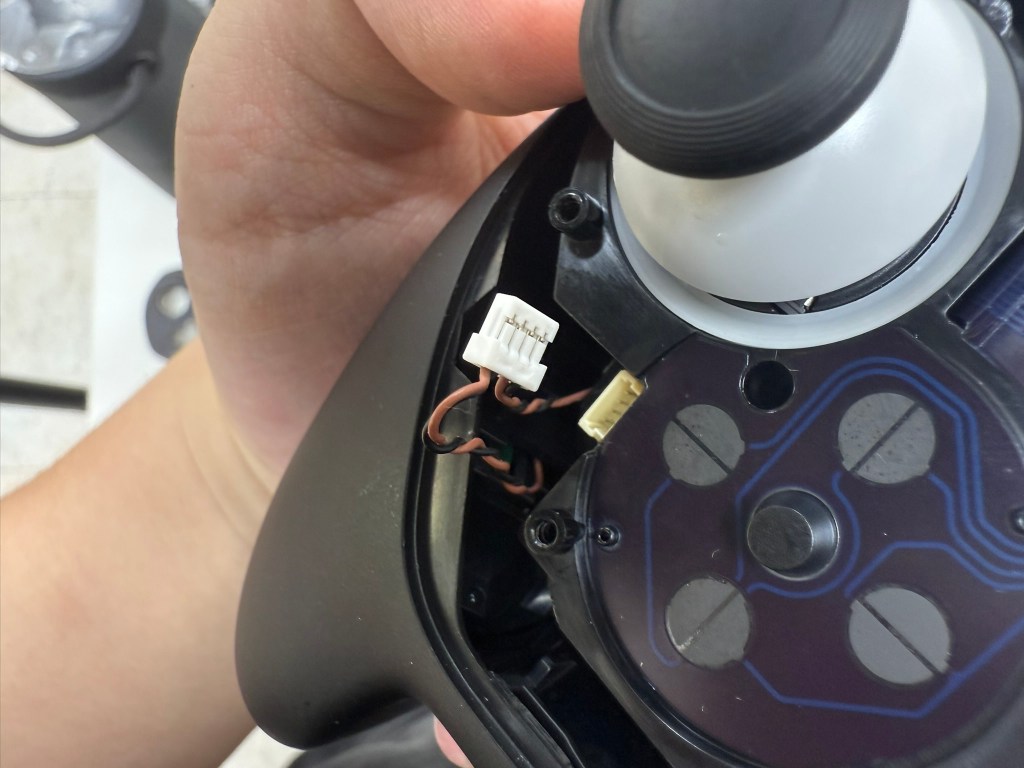

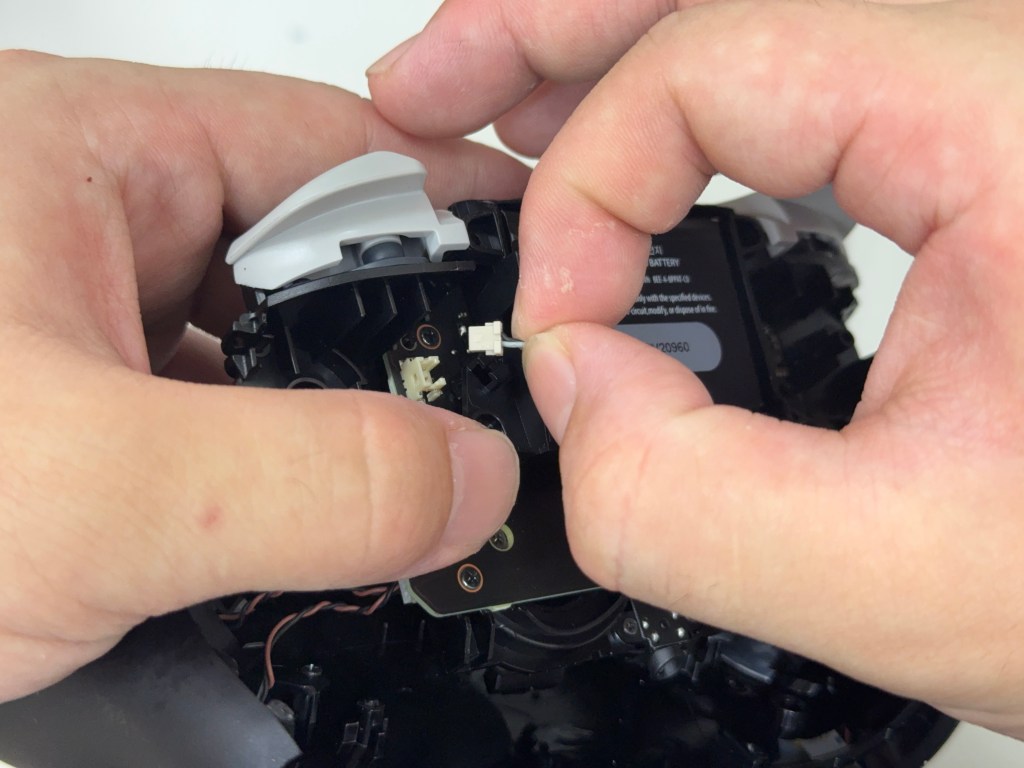

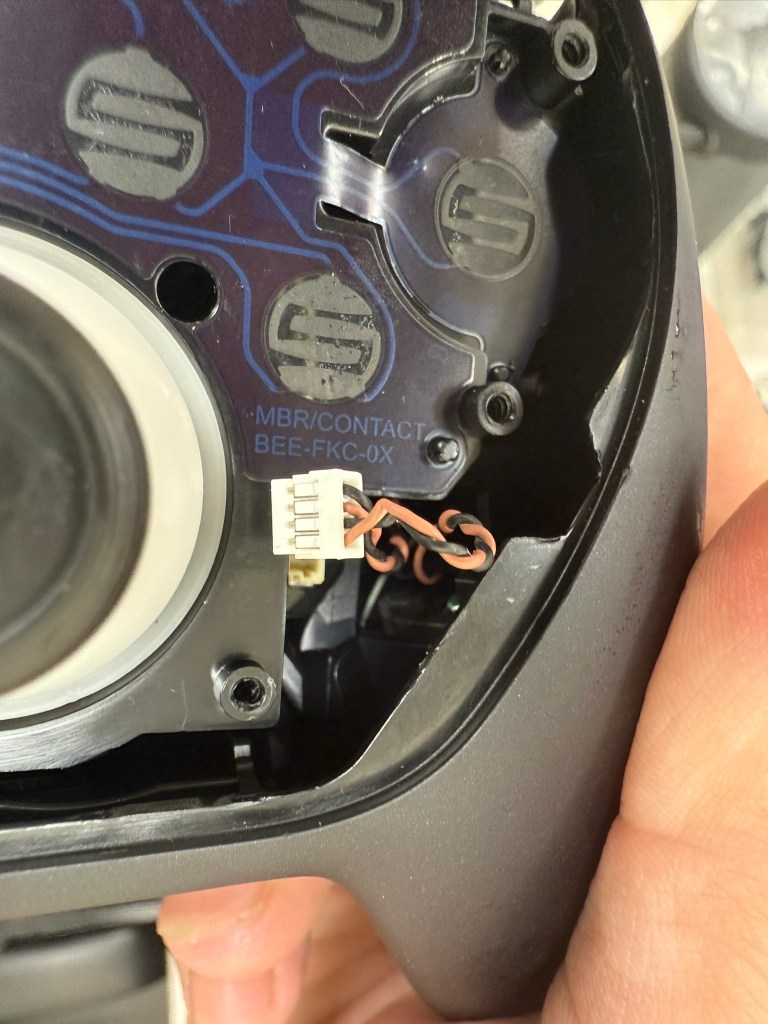

13.把左右兩側的馬達排線取下來，這次的馬達不再是用 焊接的方式 而是改成用插排線的。 只是 馬達跟 背鍵是共用一個排線

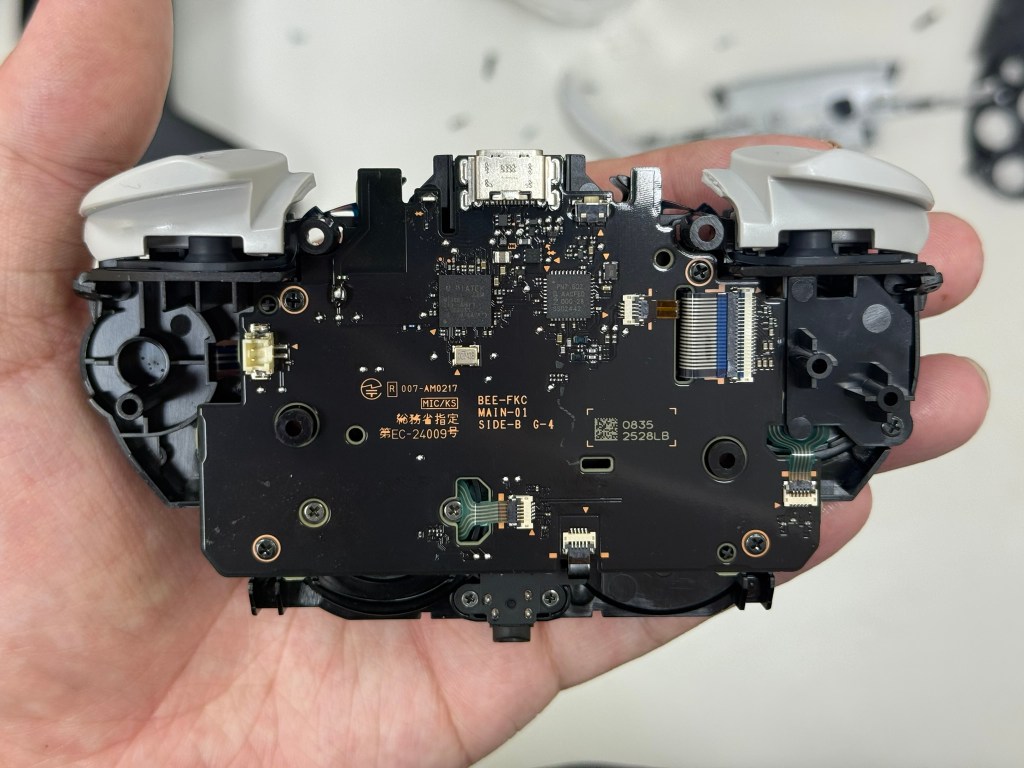

這樣就完整取出 主板了

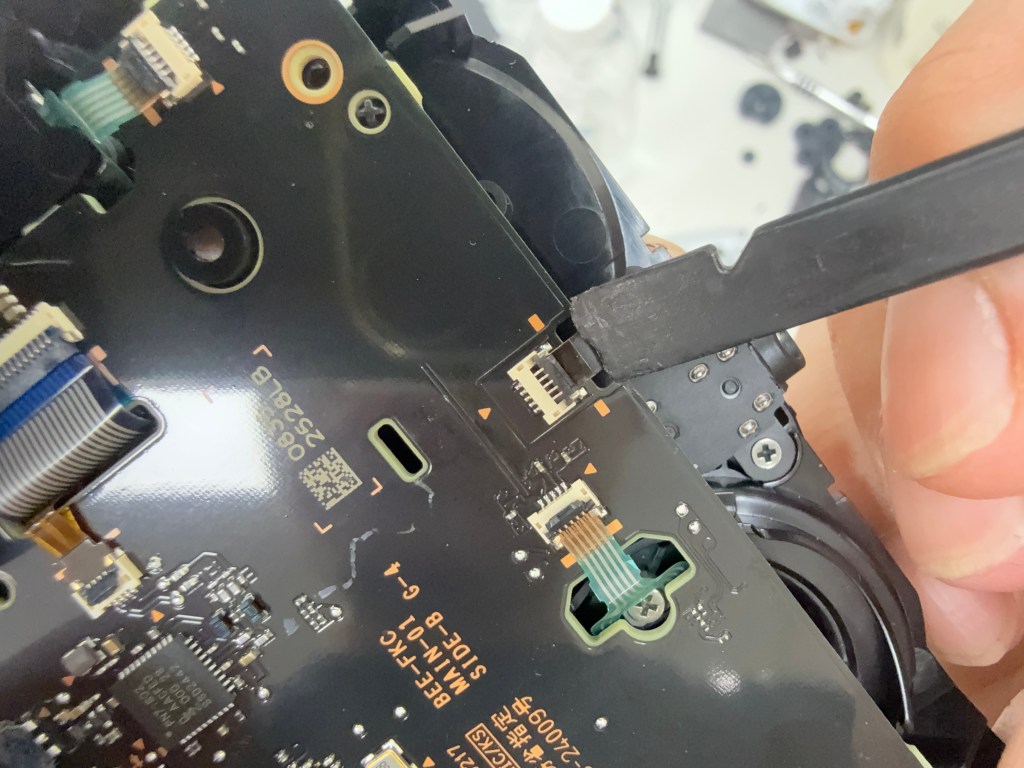

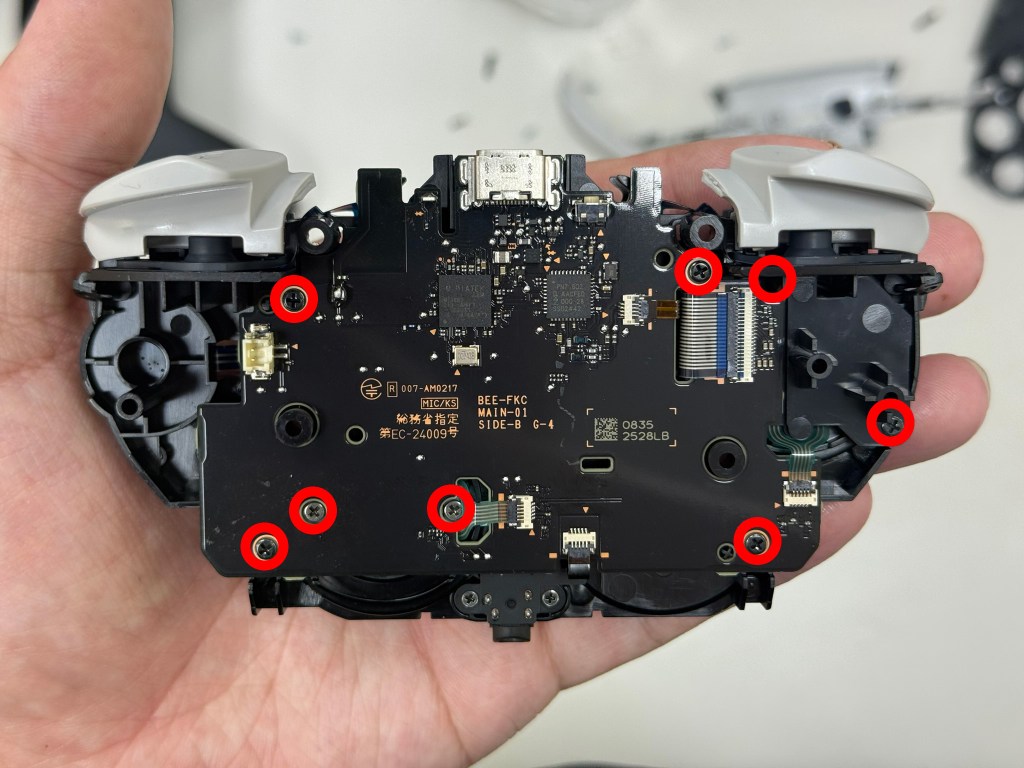

14.撬開所有排線 以及 將主板螺絲取出來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)
這樣就可以取得完整的主板

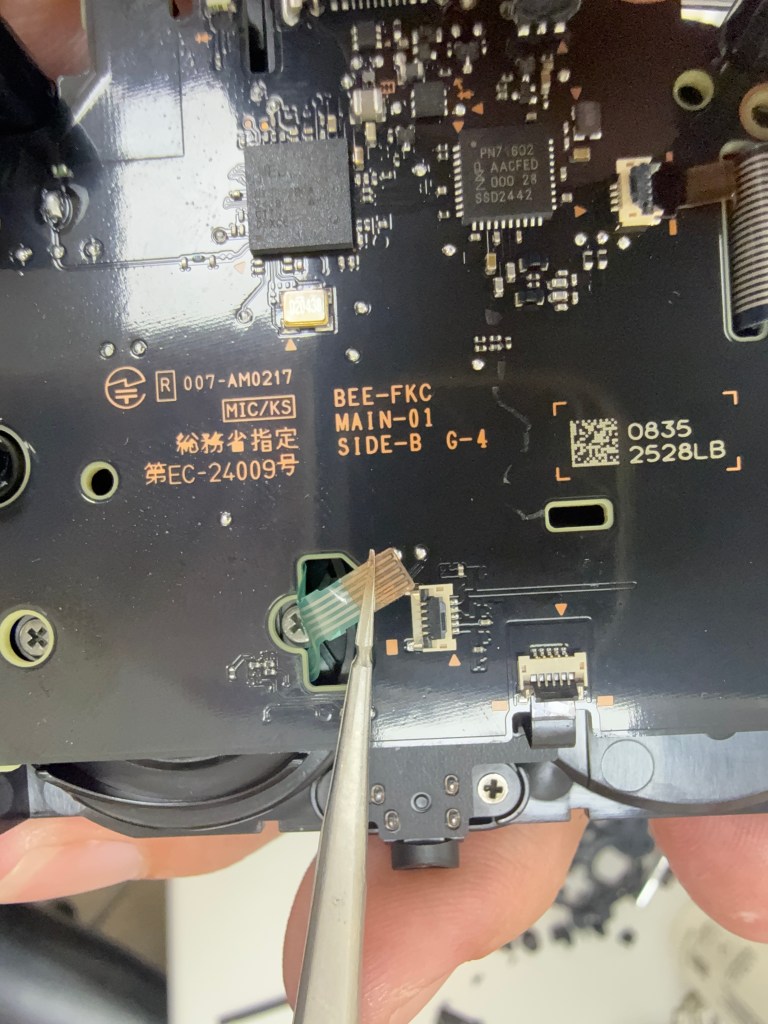

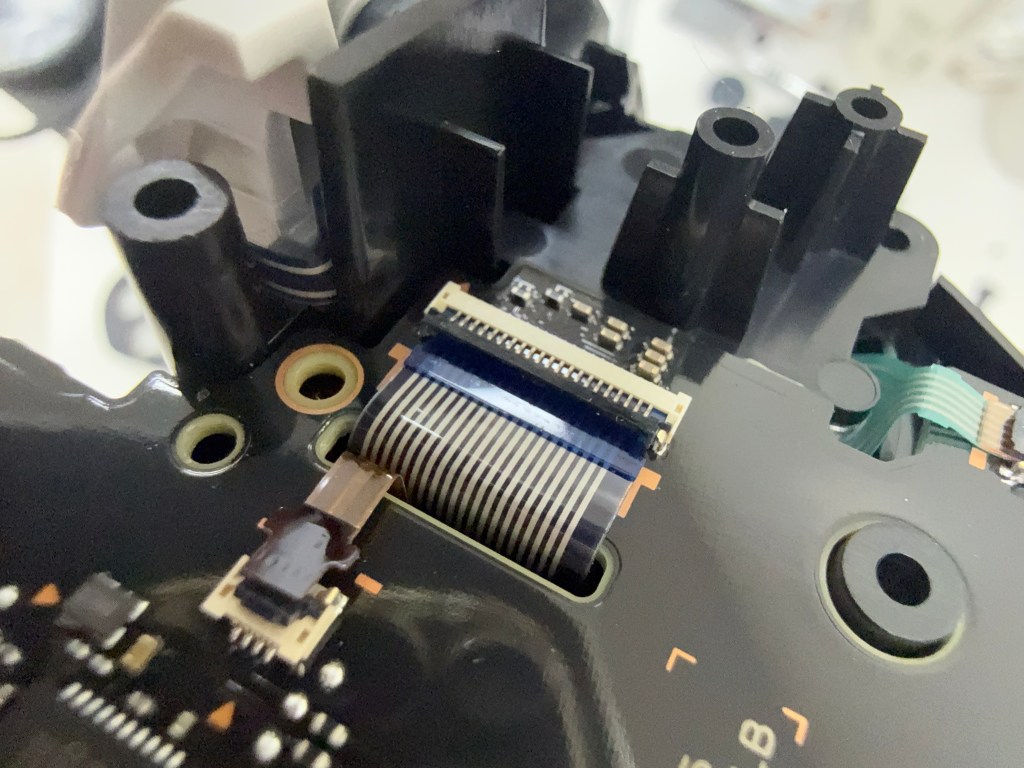

補充說明 藍色的這一條是 整個導電膜的排線 所以再拆的時候要比較小心 它的蓋子比較緊 再翹的時候 要注意力度
然後夾子時候 直接夾子從上下兩側橫穿過去 夾住藍色的位置 把它整個拉出來

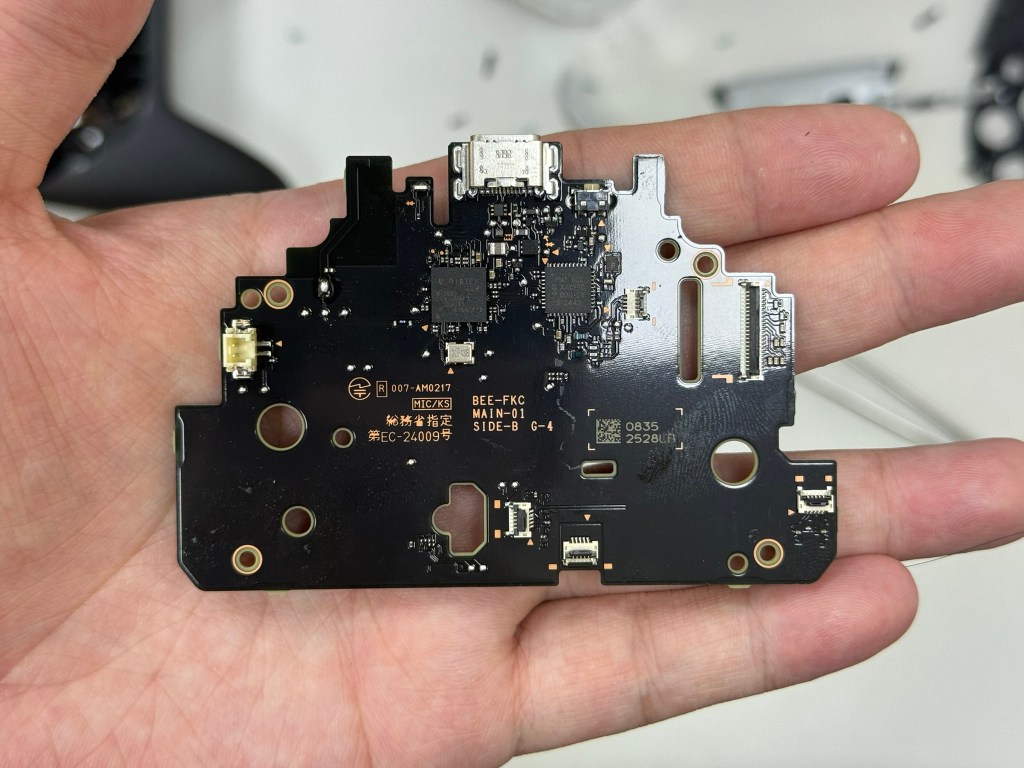

15. 拆下來的主機板

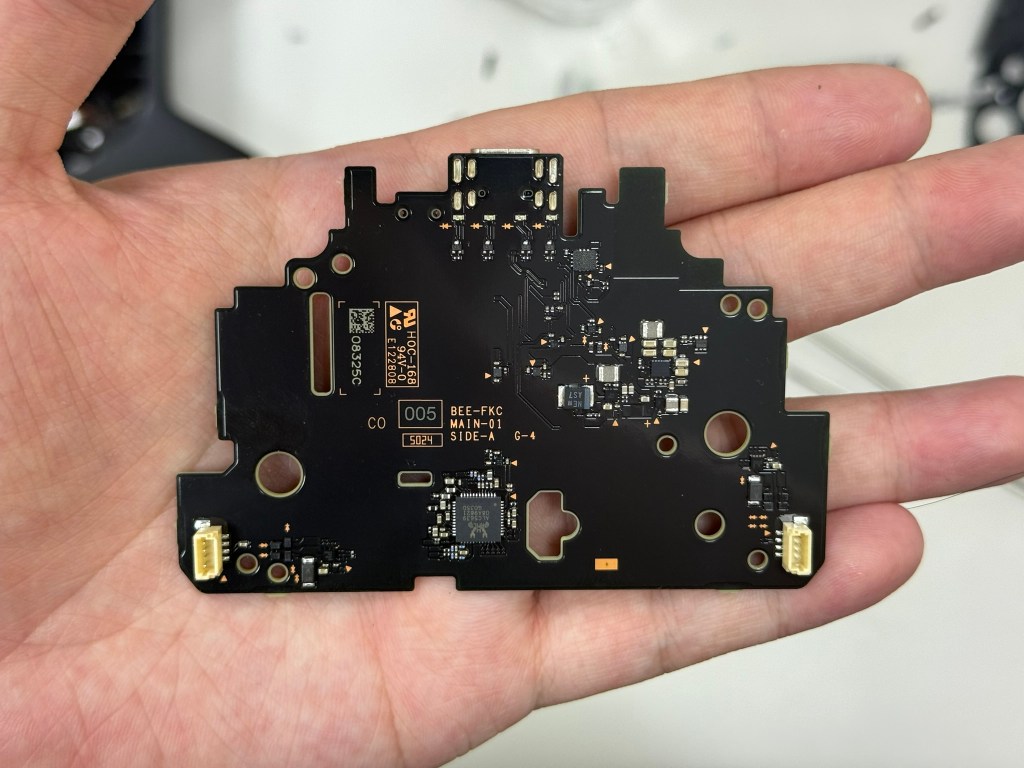

16.主機板 A面
音頻IC：ALC5639 生產公司：瑞昱，這應該是主要負責 麥克風
然後 ALC5639 原本是放在 Switch主機 以及 Switch OLED 主機。

IC：MAX98389 這兩顆的話 應該是震動馬達的

充電管理IC：BQ25618 生產公司：Texas Instruments

陀螺儀IC

17.主機板 B面

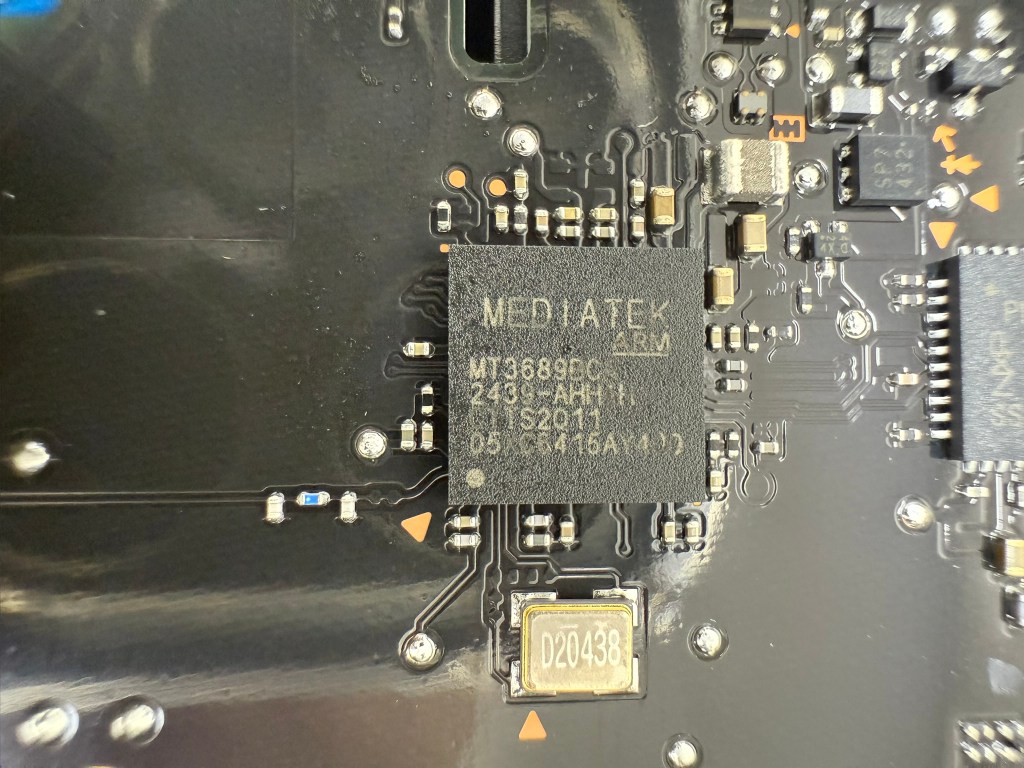

主IC：MT3689BCA 生產公司：聯發科

應該是負責 NFC的晶片：PN71062

18.中框上的 NFC線圈的2顆十字螺絲要卸下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

輕輕地拉住 NFC線圈的排線那一節，把它提起來之後 用翹棒把另外一邊給提起來 就可以取出來了

19.中框上的 AUX音頻接口 有2顆十字螺絲要取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

20.搖桿的部分是 ALPS製造的，還是碳膜搖桿的。
只是這次不用焊接了 插插排線的事情，但是光拆就是一件很費工的事情。而且 搖桿跟帽蓋(蘑菇頭是直接用卡榫固定住的 所以真的要拆 應該要花點時間。

21.完整拆解
