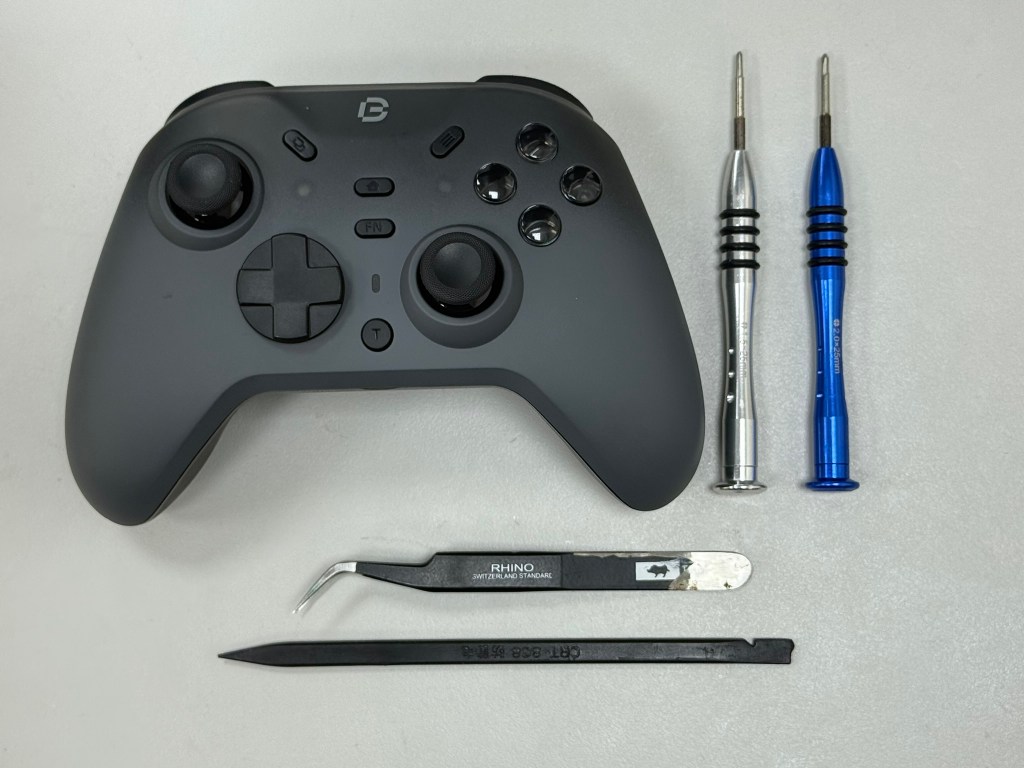

準備工具

• 十字螺絲起子 *1(尺寸1.5 或者 2.0 都可以，看自己用哪個順手)
• 翹棒*1
• 鑷子*1

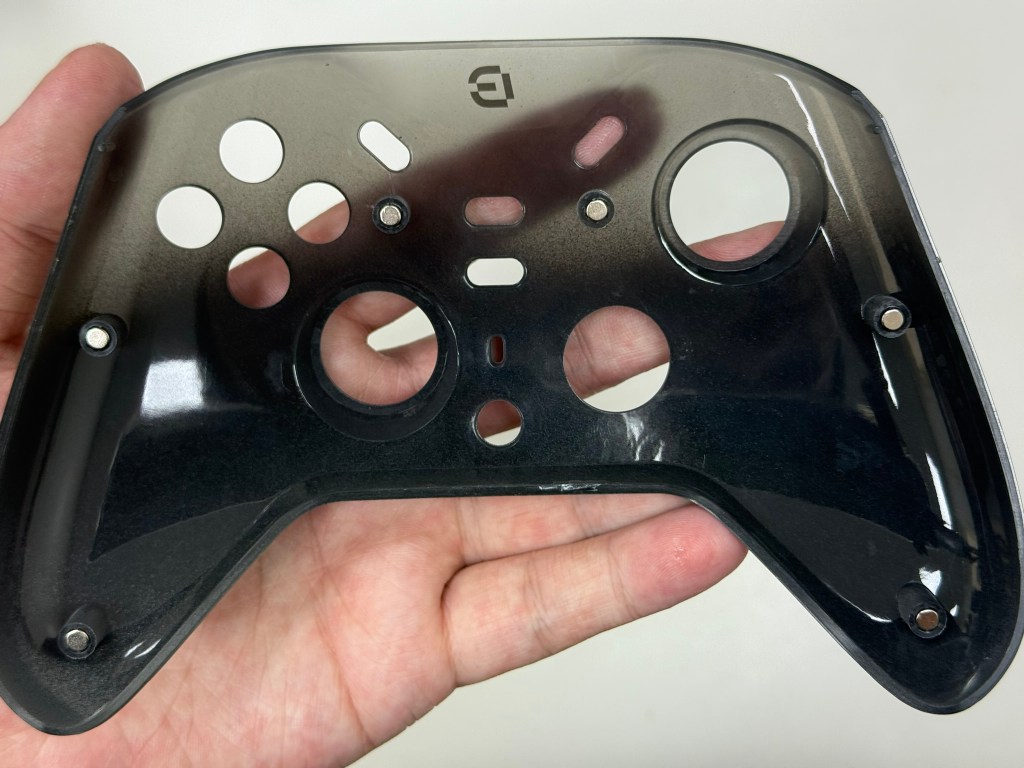

1.表層是一個磁吸面蓋，拆面蓋之前 要先把 方向鍵取下來 不然會卡到

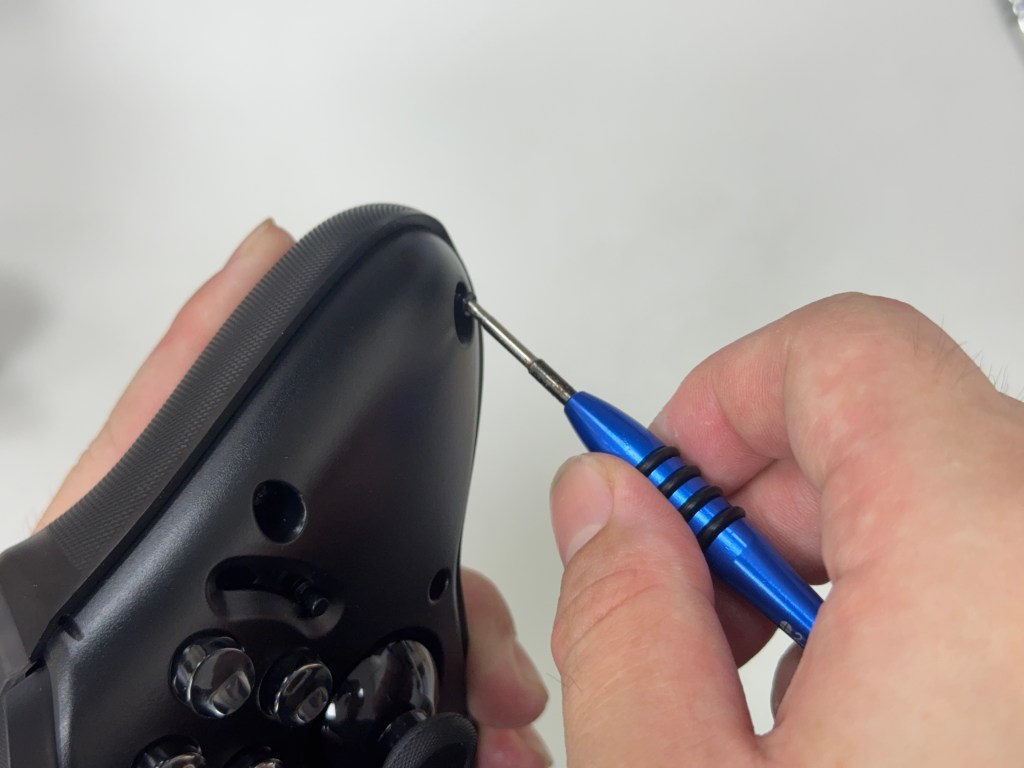

2.先將6顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)
因為是工廠批量生產的，螺絲基本上用電動鎖的 會比較緊 再拆的時候要注意。

3.上下蓋沒有用排線連接著 可以直接打開。

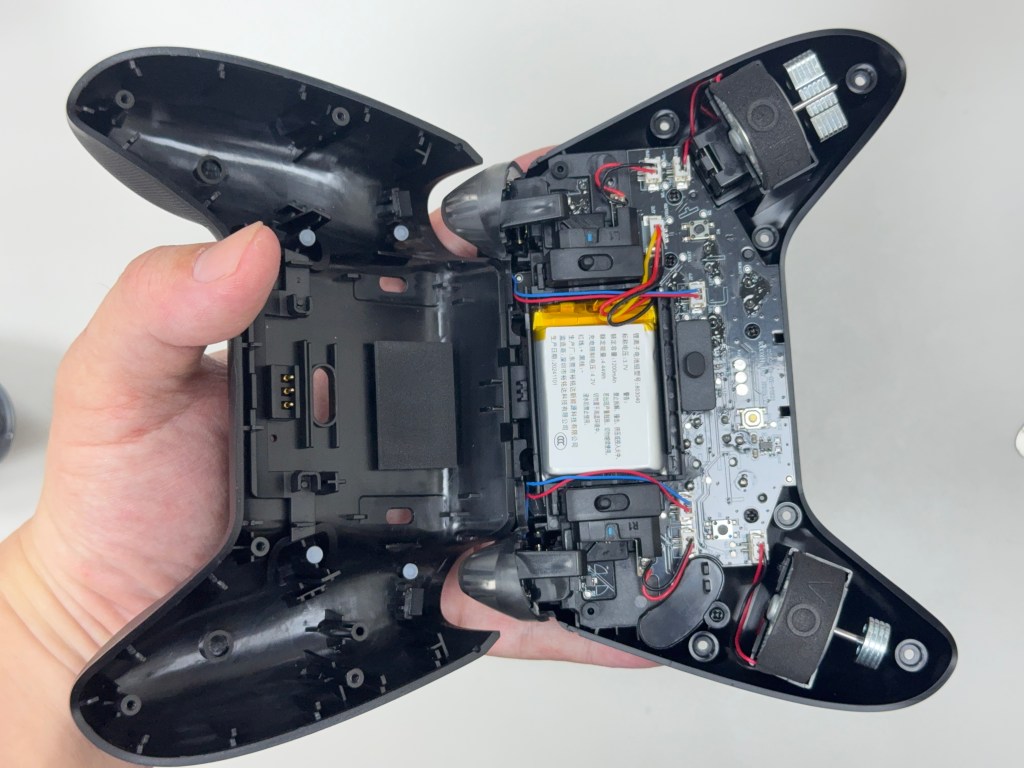

先把電池取下來

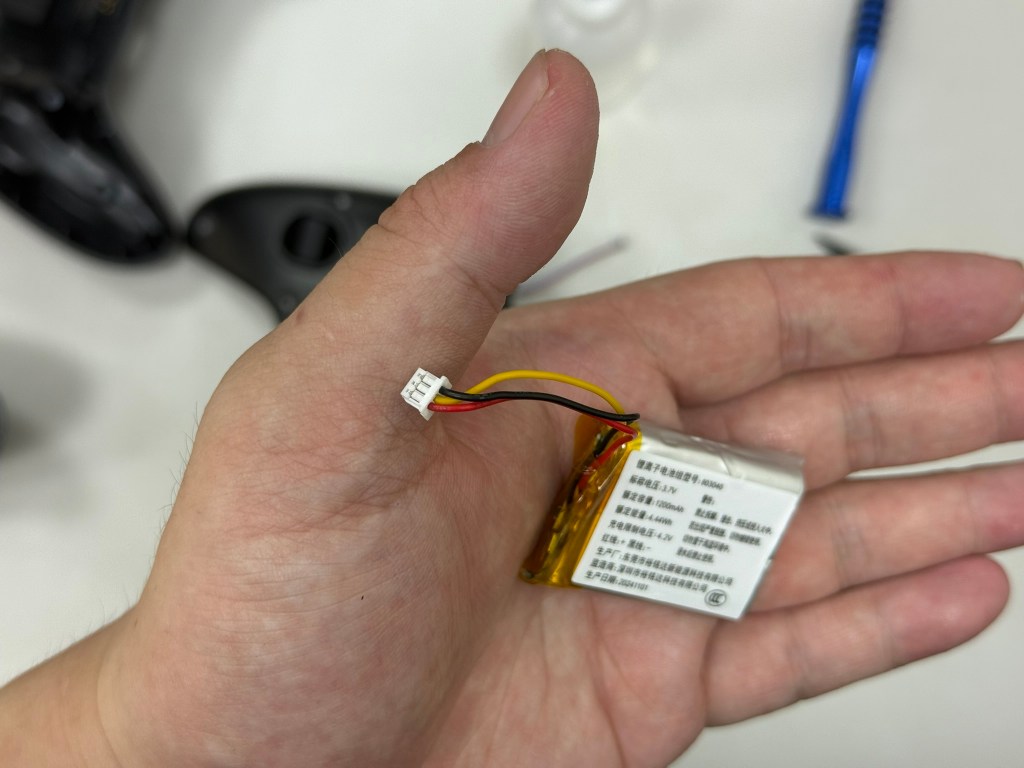

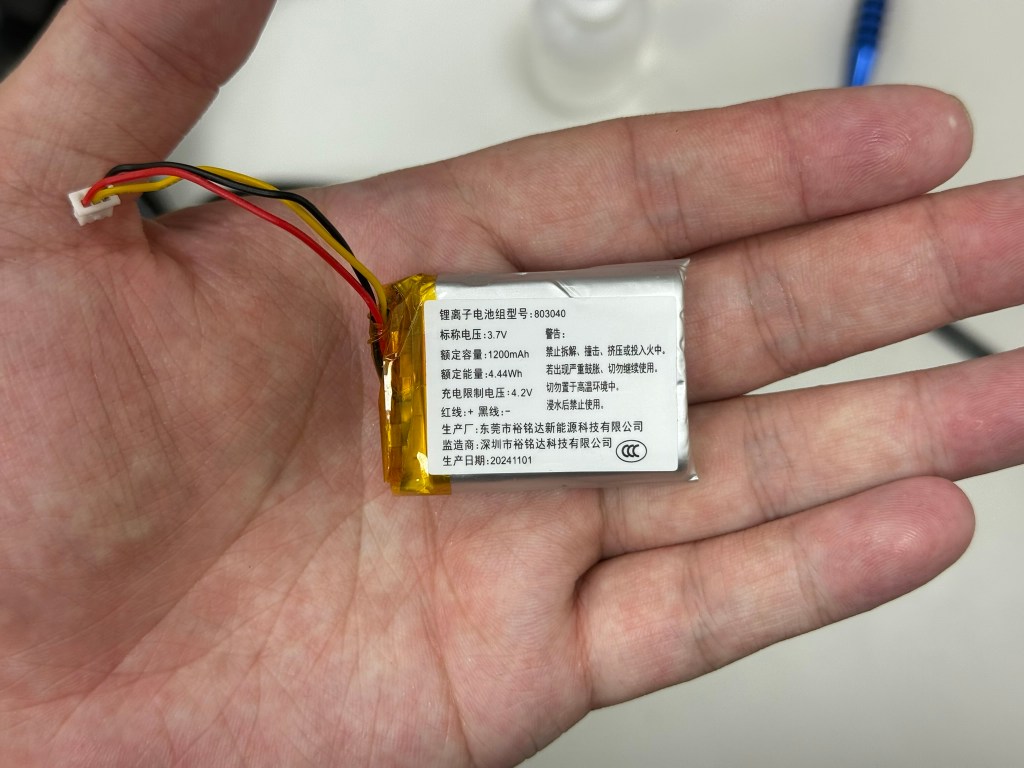

電池 電壓 3.7V 電池容量 1200mah 4.44WH
請注意若要把電池整顆取下來 要小心 電池的膠黏得很緊，要先用酒精除膠(我用的是 95%的工業用酒精來除膠)

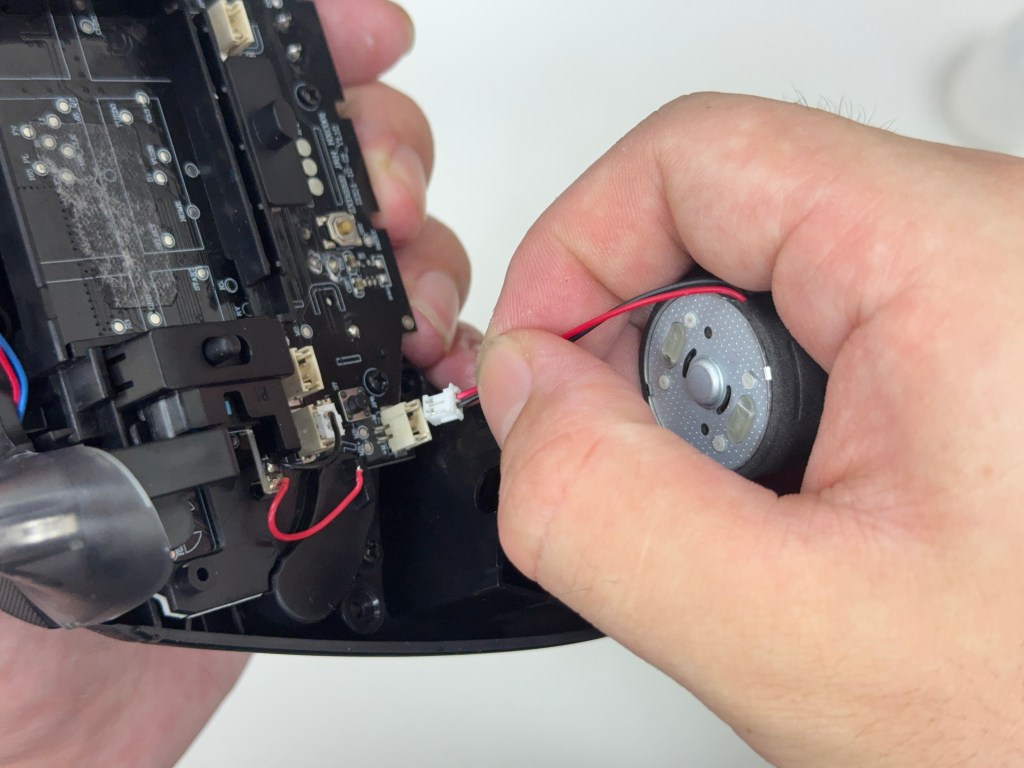

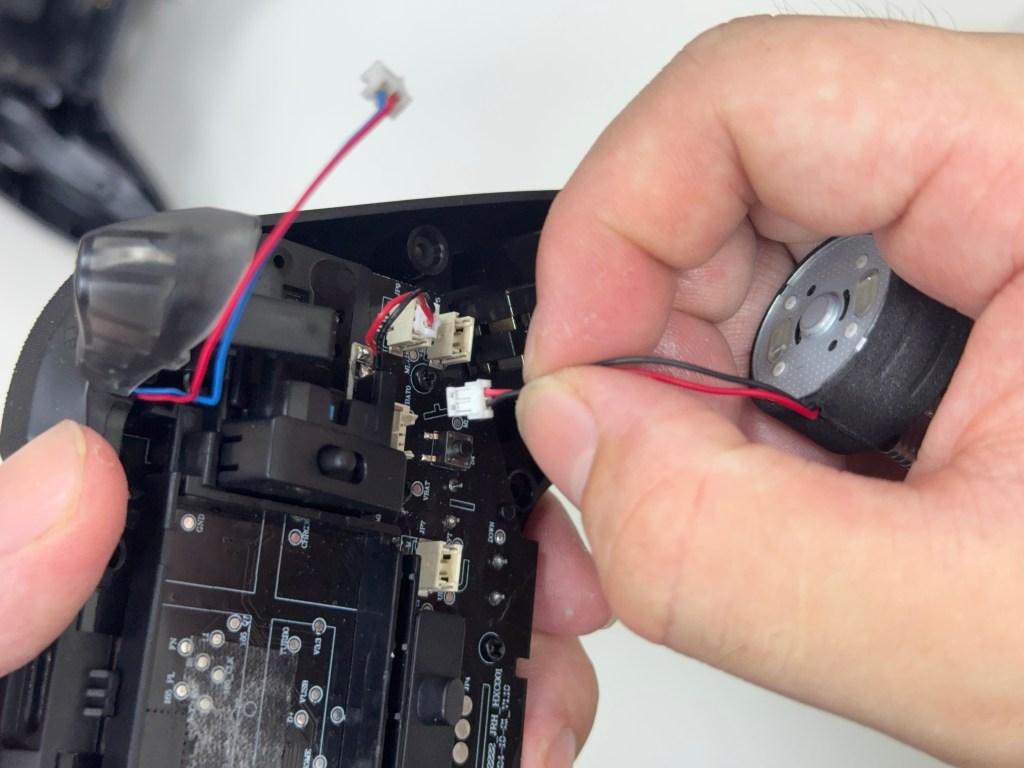

4.馬達的話 就一樣是傳統震動馬達(轉子馬達)，XBOX手把 也是用這種 傳統馬達

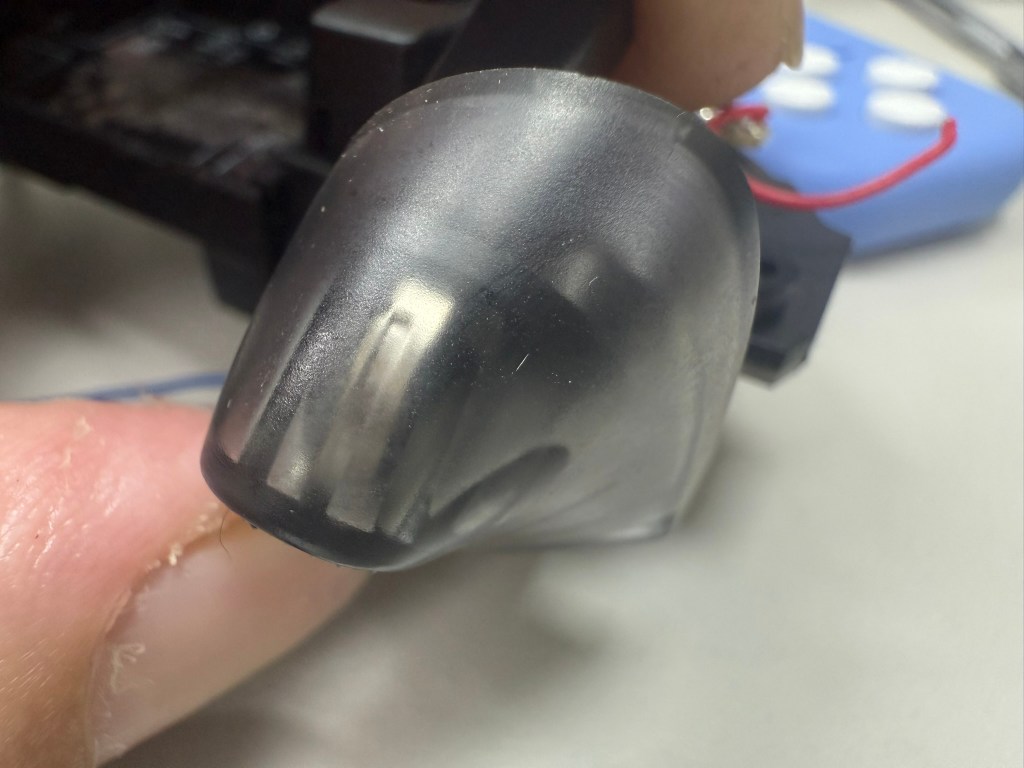

5.L2 R2的話 可以雙切，切換成微動觸發(短鍵程) 跟 霍爾線性(長鍵程)，使用的微動開關是 凱華 兩腳微動 藍點
壽命約 600萬次，然後按壓力度是 0.65N 跟 歐姆龍的 D2LS-21差不多。

霍爾線性的話 就是 L2 R2的位置底下會焊一顆霍爾IC 再加上 板機那邊會有一顆永磁體(磁鐵)

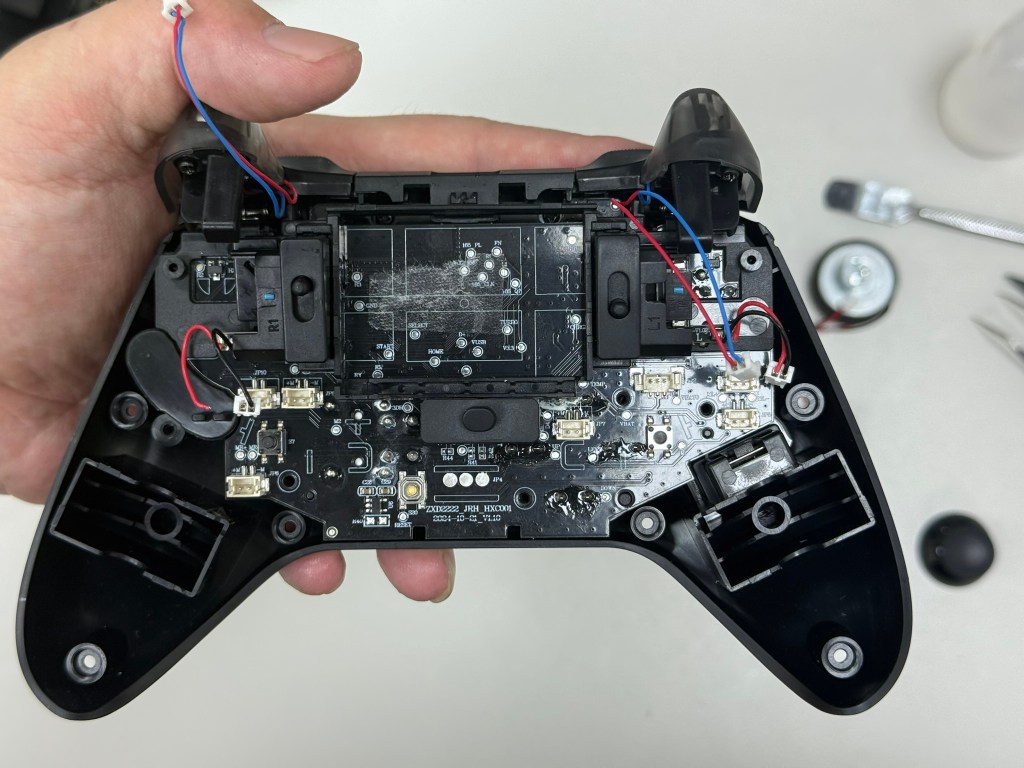

6.將主板的5顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

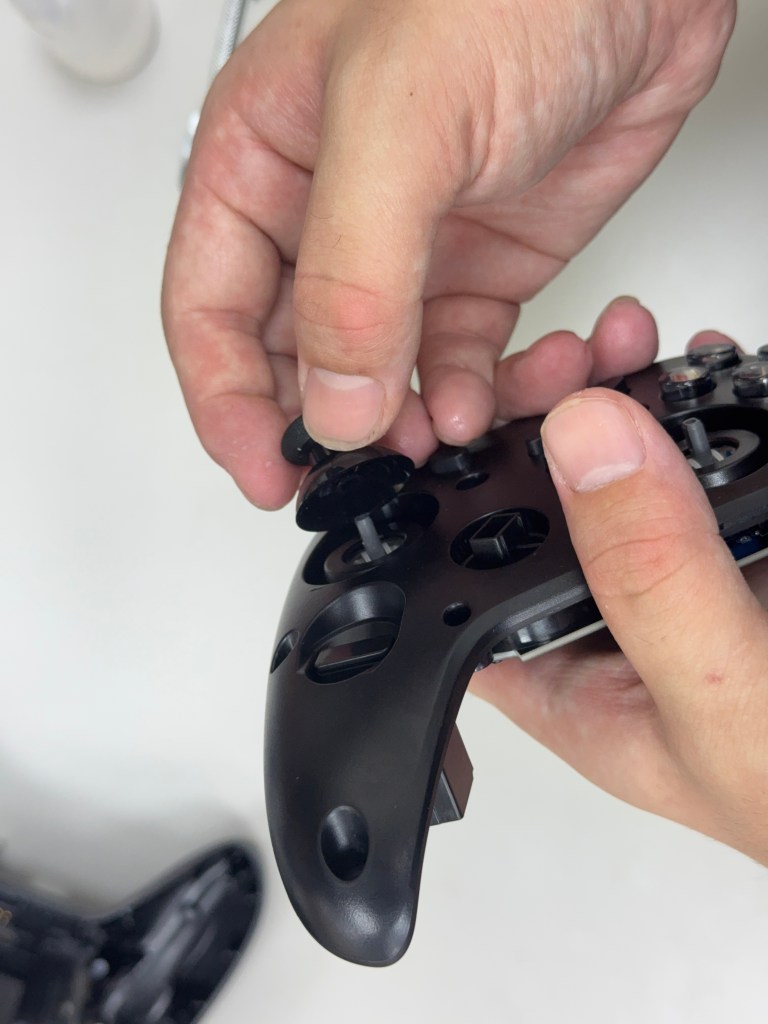

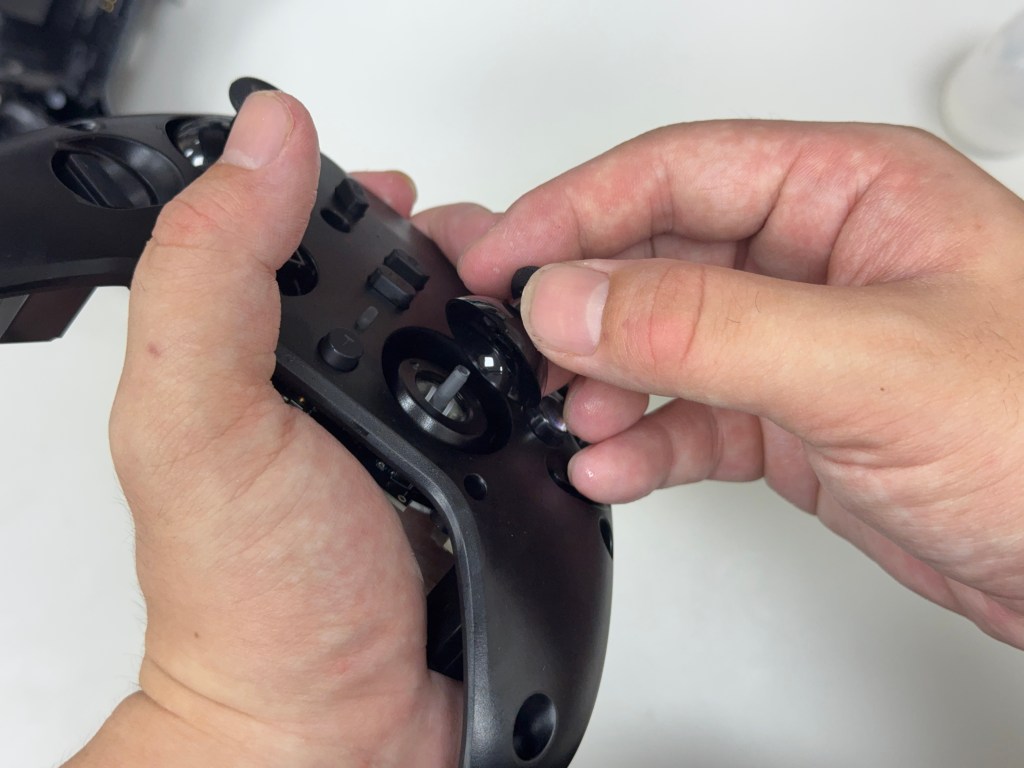

卸下帽殼(蘑菇頭)

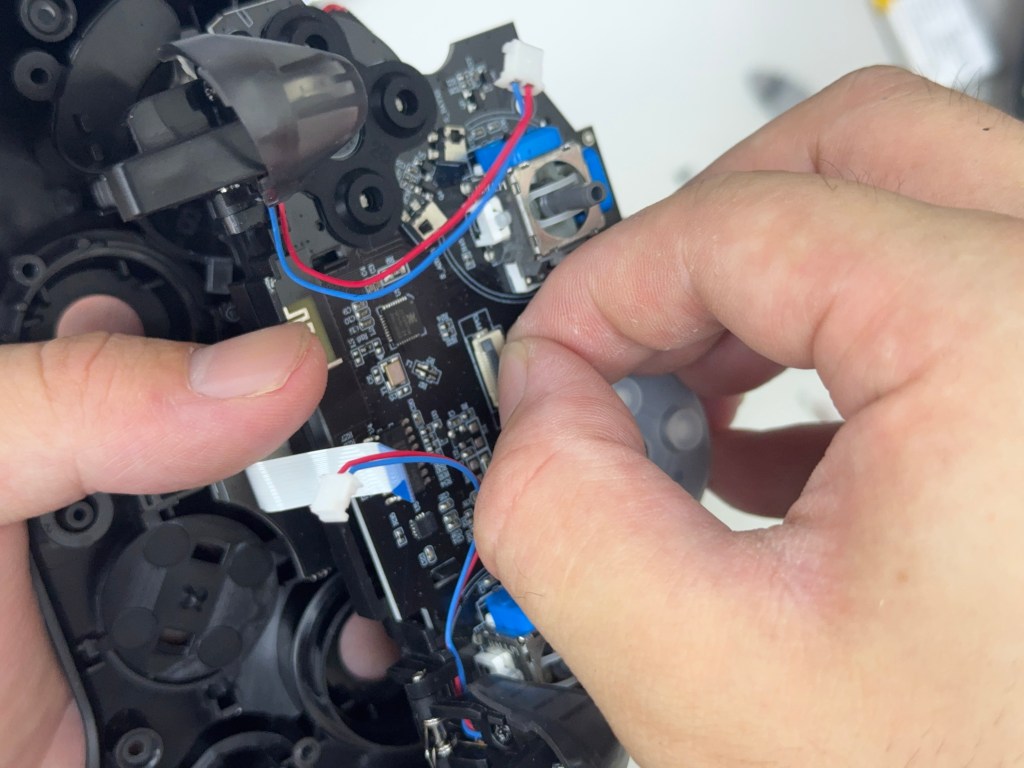

7.用手直接把 主板慢慢地拿起來就可以了，有排線連接著 一定要小心拿起來 避免扯斷排線

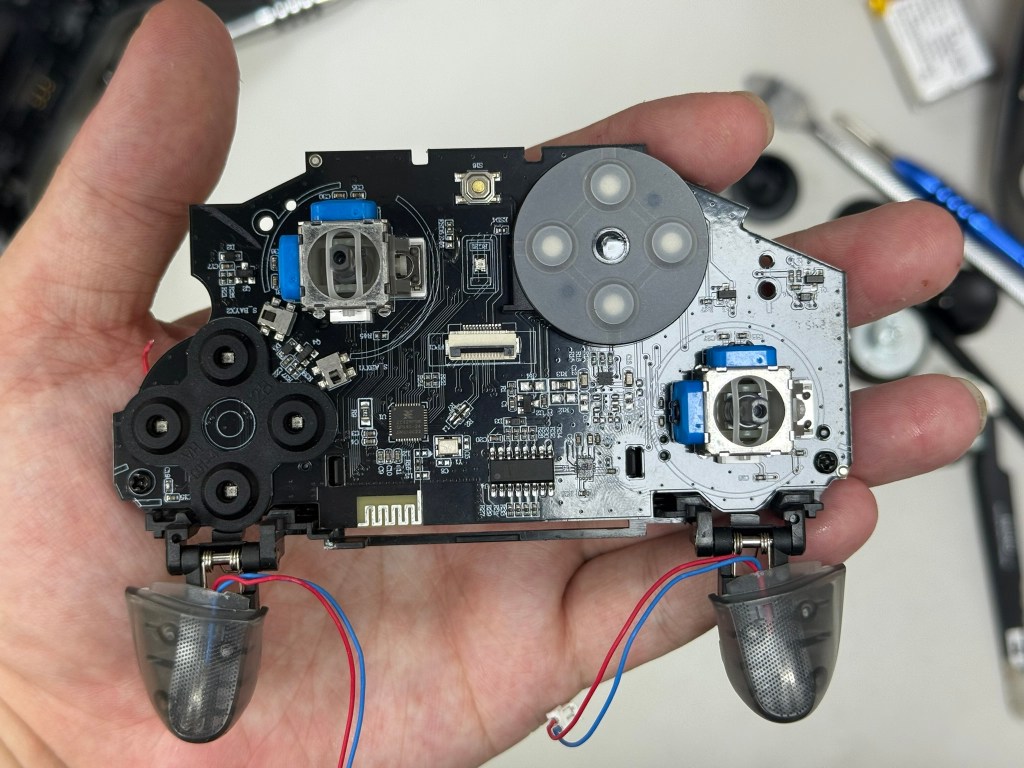

8.主板型號：ZXD2222 JRH_HXC001

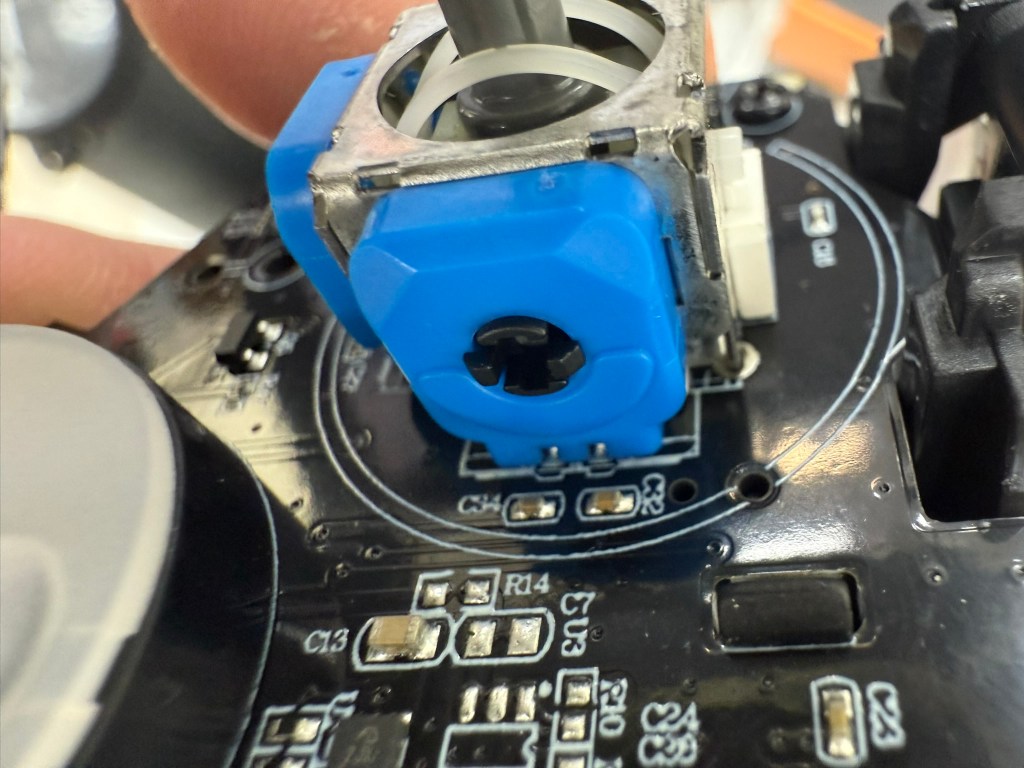

9.搖桿是 霍爾派生產，是 霍爾電磁搖桿，底部是用 霍爾IC 然後 加上電位器(裝上永磁體) 然後霍爾IC 跟永磁體做動之後 就會產生訊號。

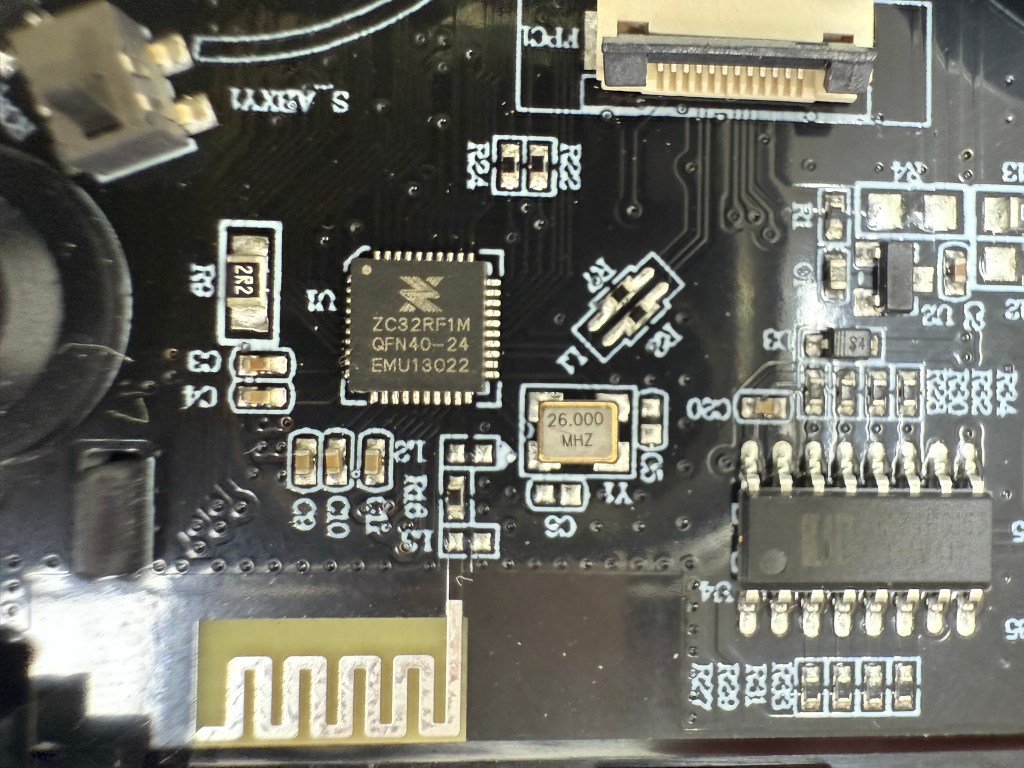

10.RF IC：ZC32RF1M 生產公司：智旭科技
CRYSTAL：26.000MHZ
這顆IC真的太多手把用了。

11. 移位暫存器：AiP74HC165 生產公司：中微公司

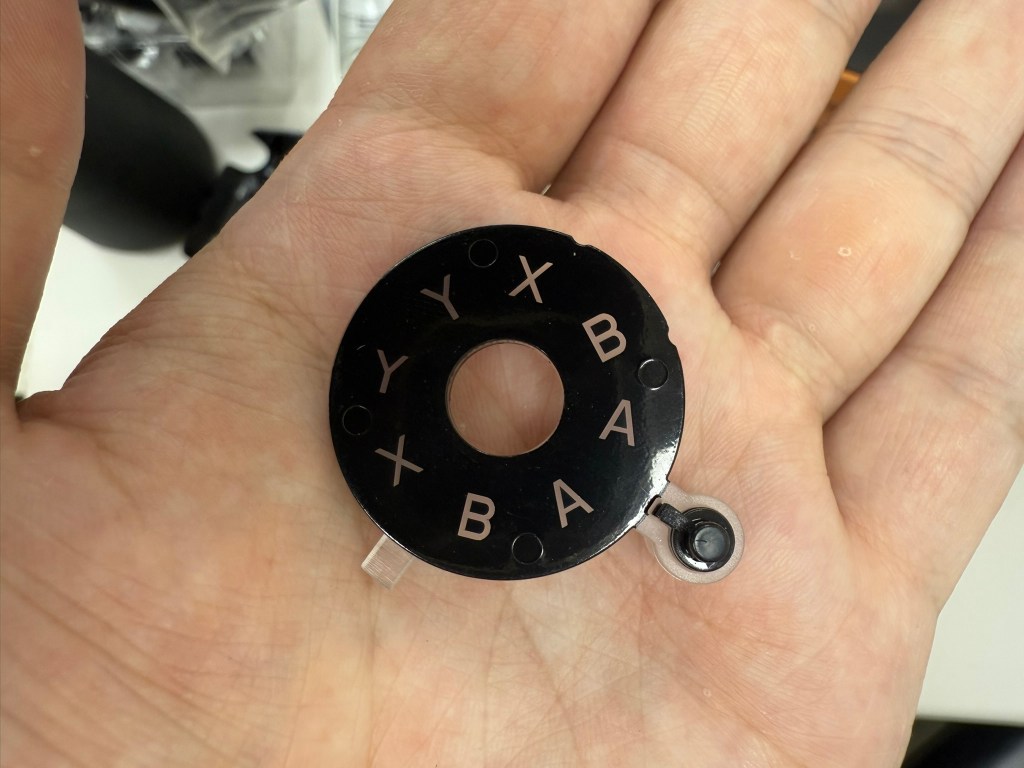

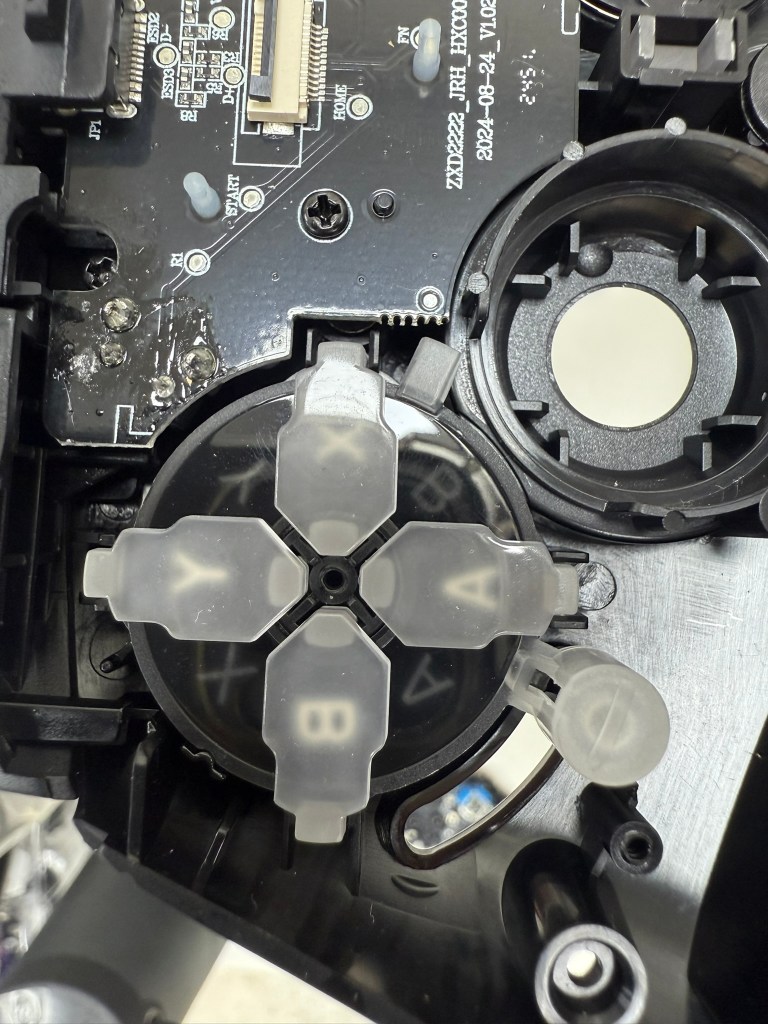

12.ABXY按鍵的 這個呈現蠻特別的，注塑的透明按鍵 然後 底部用轉盤的方式切換 AB 跟 XY的鍵位配置
但應該長期切換之後 塑膠老化 然後就沒辦法正常切換。

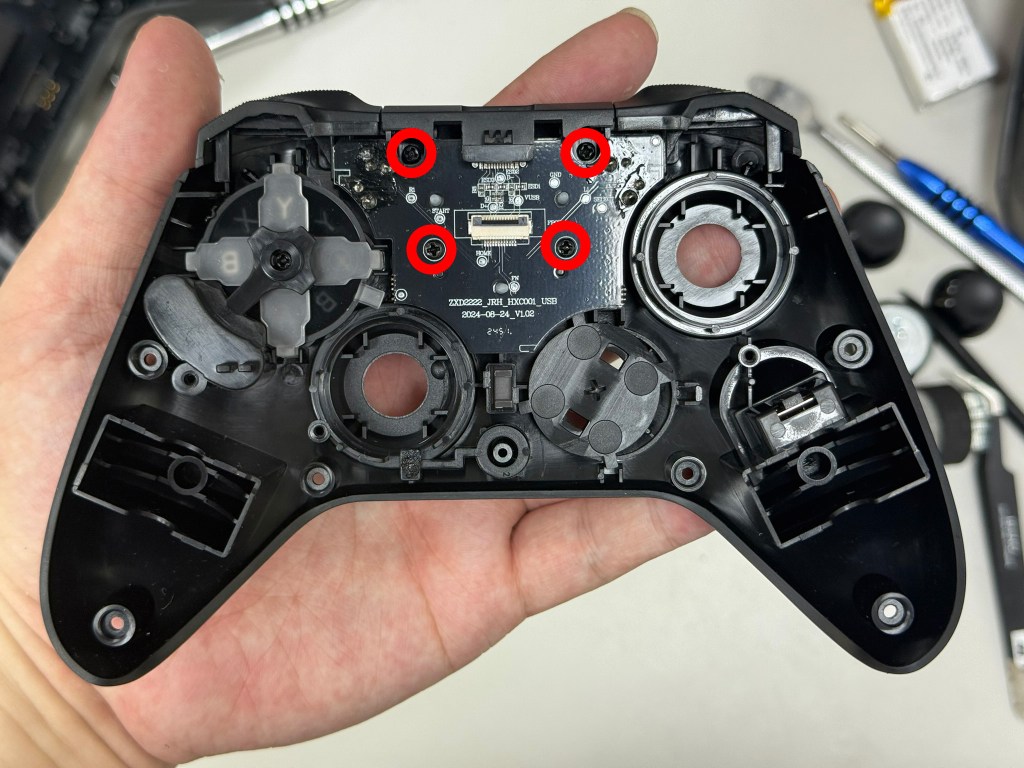

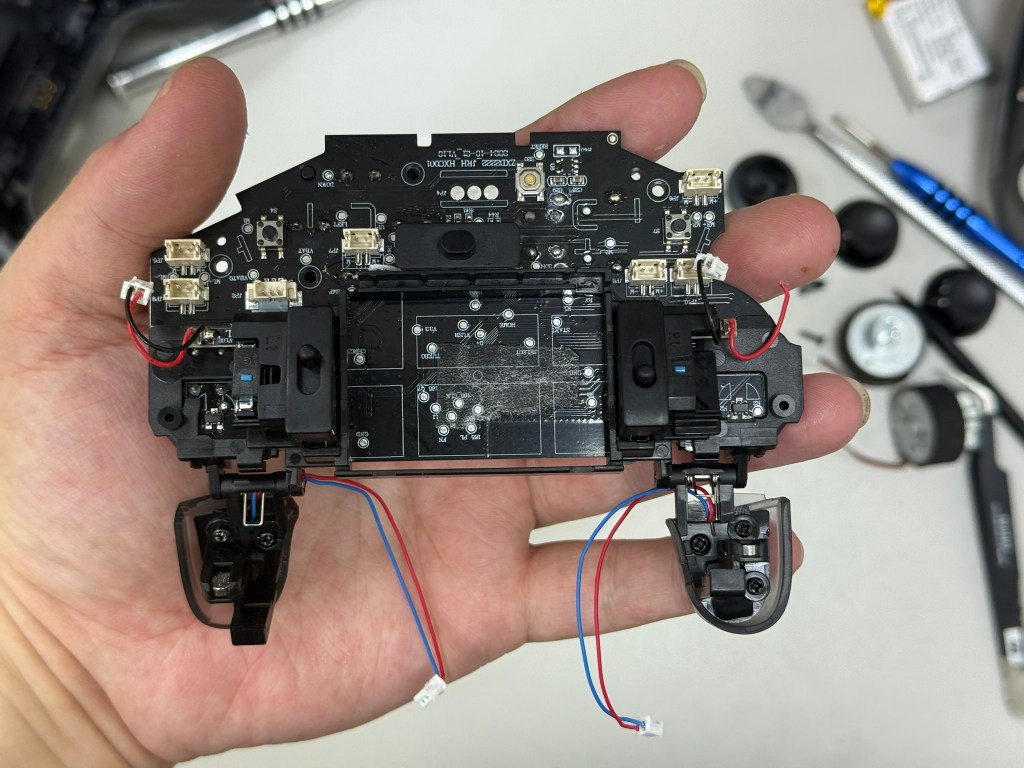

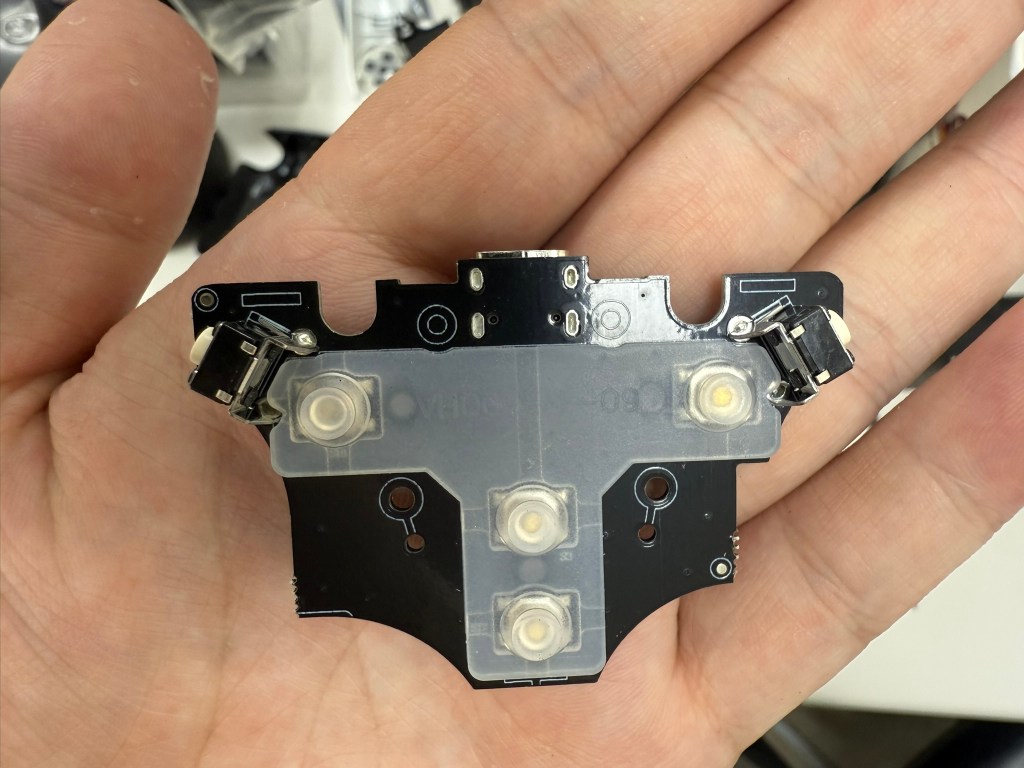

13.小板型號：ZXD2222_JRH__HXC001_USB
將小板的4顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)
先把肩鍵取下來 才能取下小板，不然會卡到C口

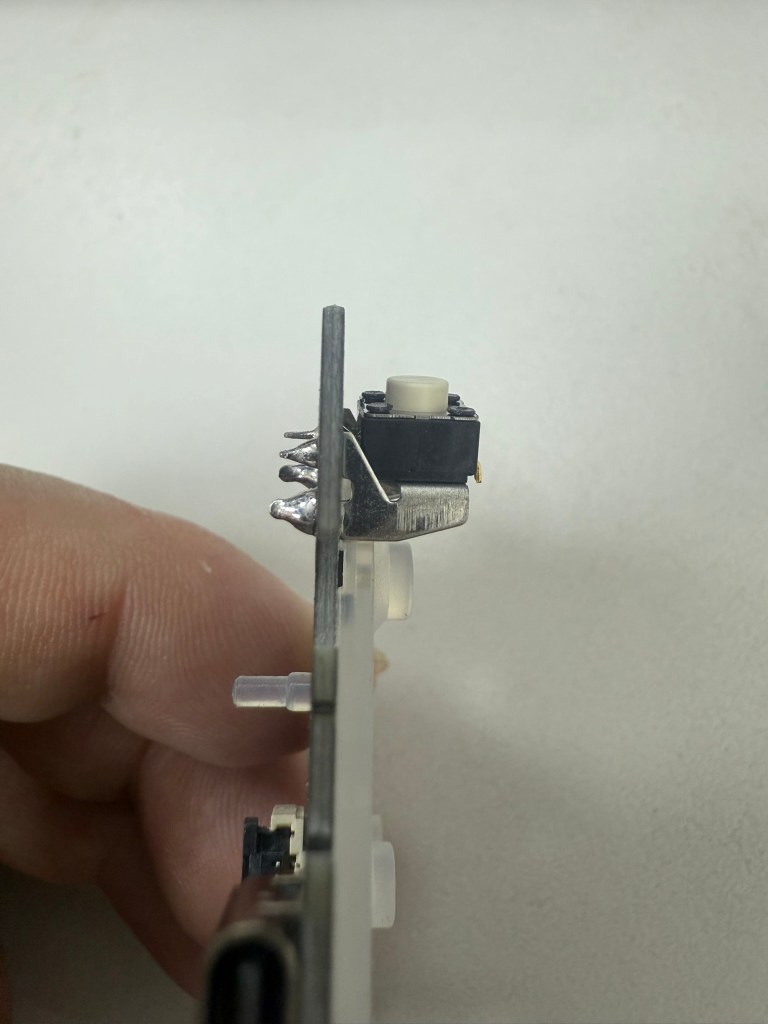

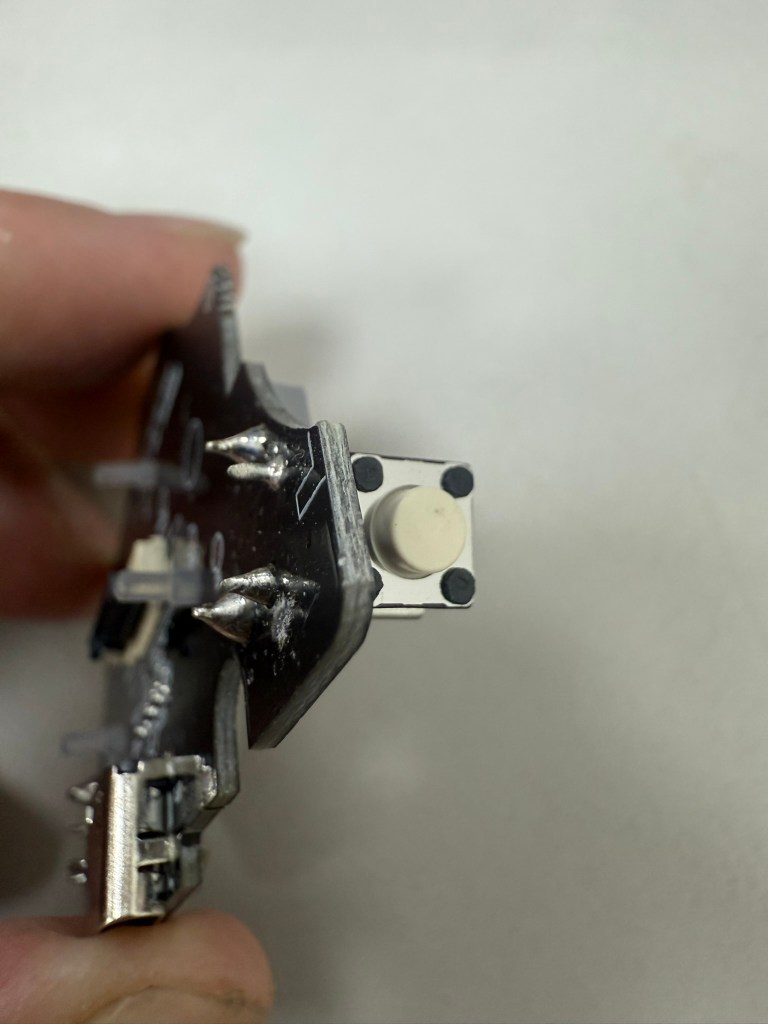

14.L R按鍵尺寸：6*6*5mm，外觀上看起來跟 XBOX的微動開關一樣。
按起來的手感的話 就不確定是否相同。

15.完整拆解
