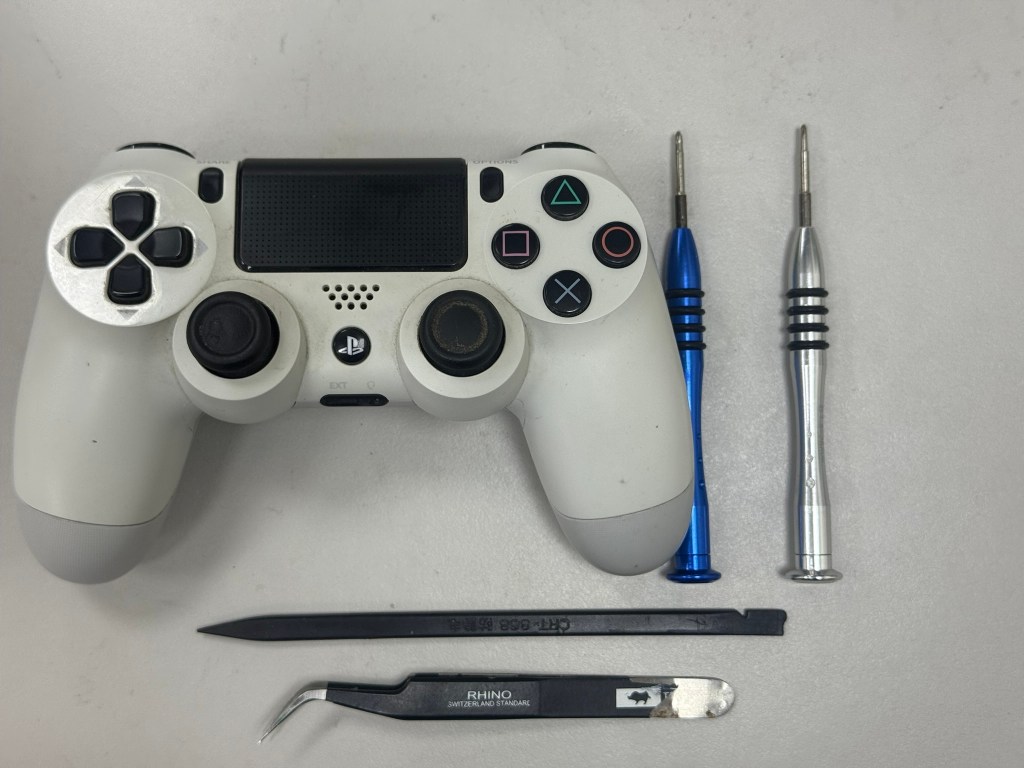

準備工具

• 十字螺絲起子 *1(尺寸1.5 或者 2.0 都可以，看自己用哪個順手)
• 翹棒*1
• 鑷子*1

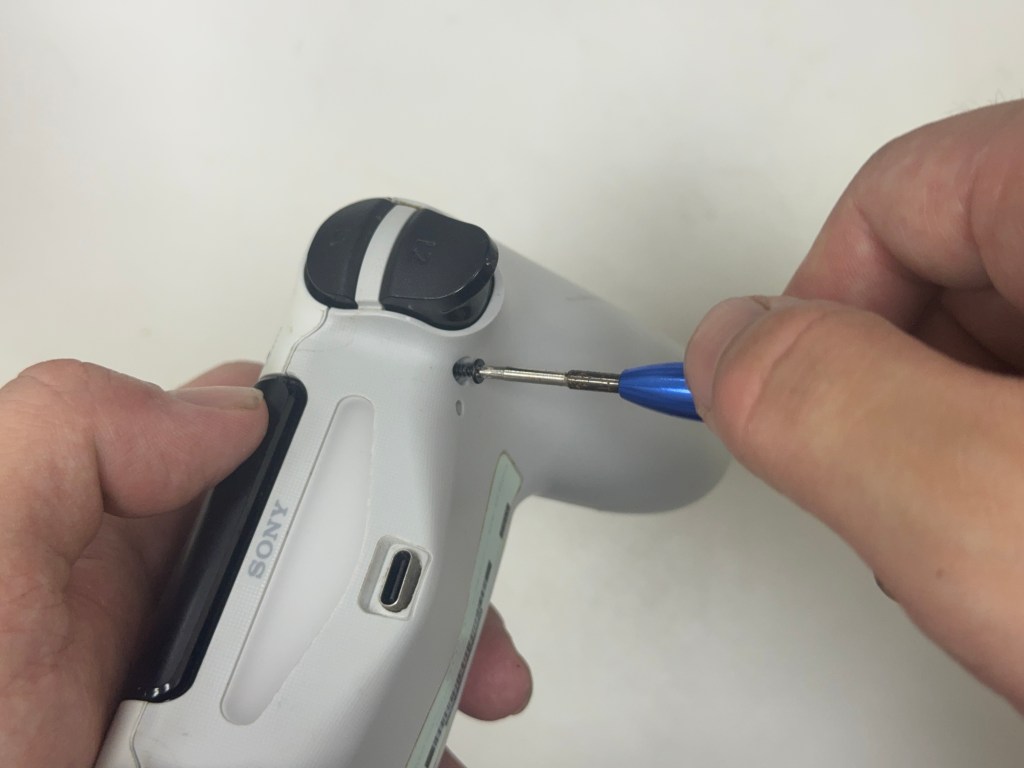

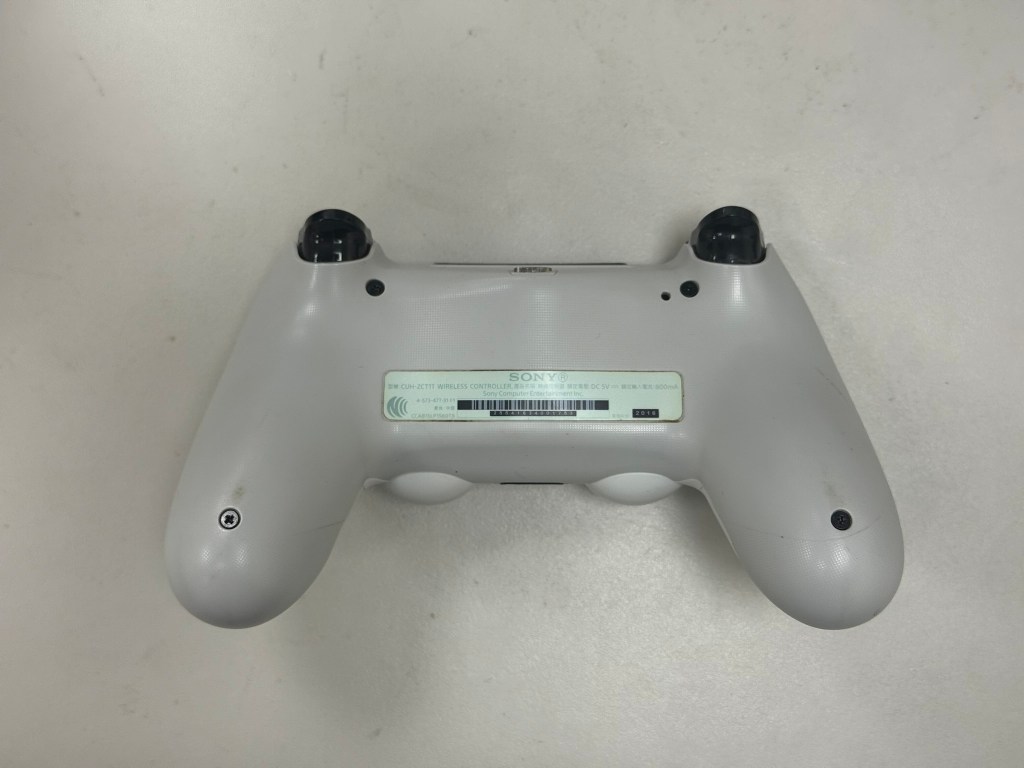

1.先將背部的4顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

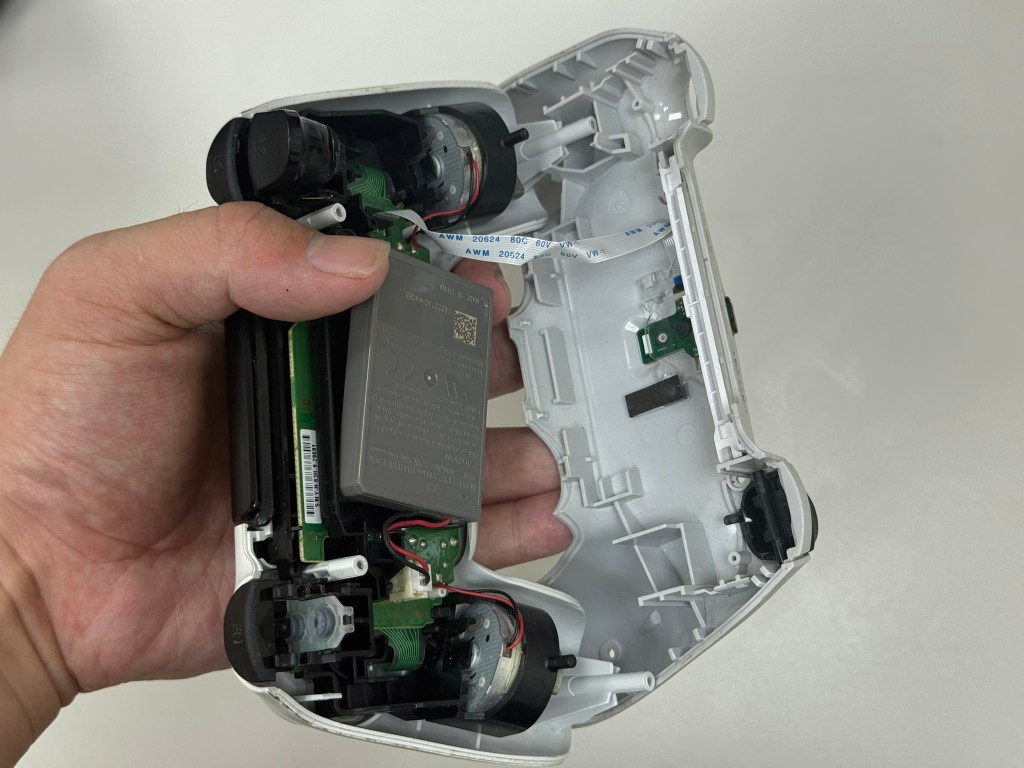

2.用翹棒插入 上下蓋的縫隙，就可以直接將上下蓋 打開來

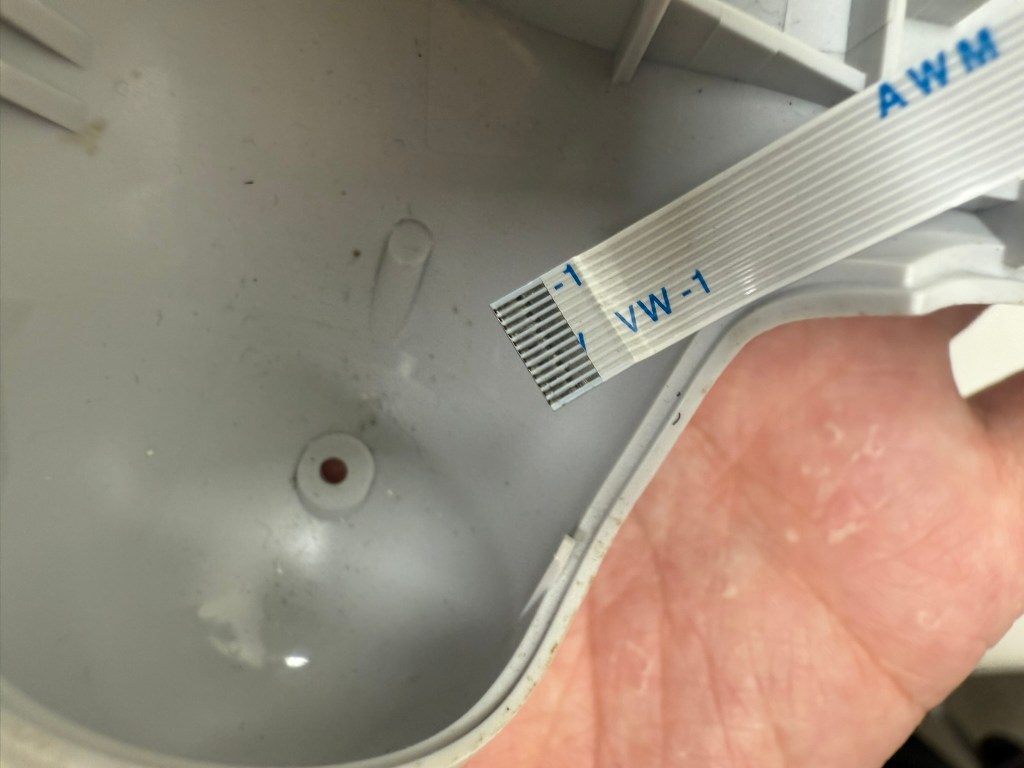

慢慢地打開有一條排線 連接 三角板(充電孔) 跟 主板
再把排線取下來

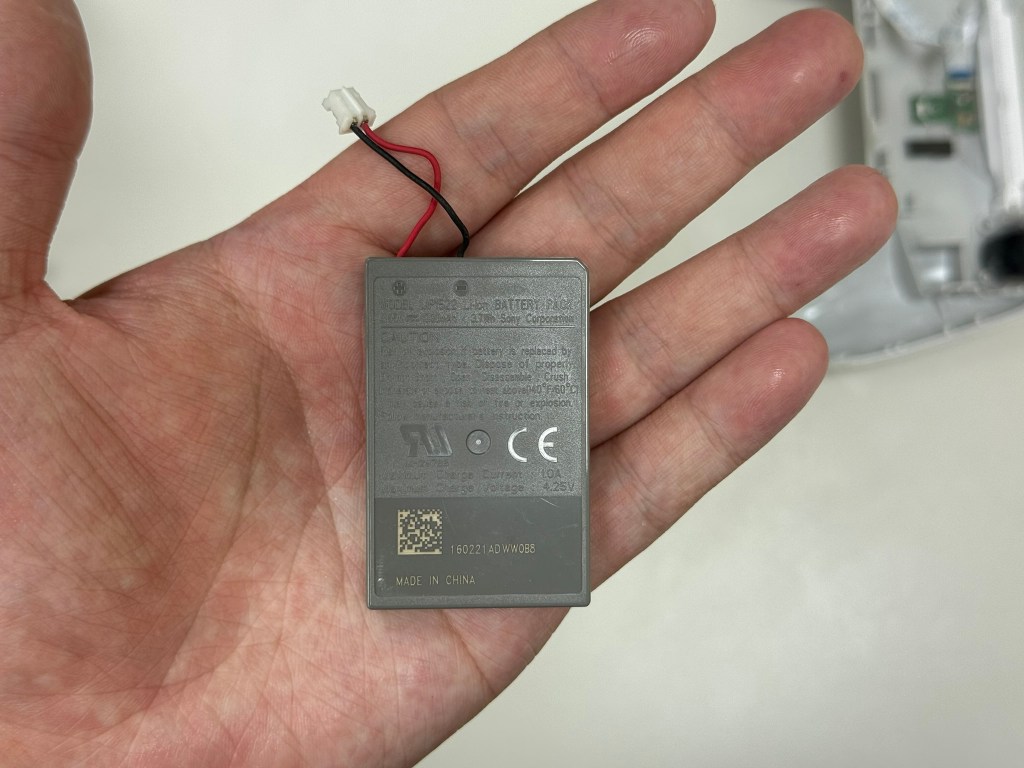

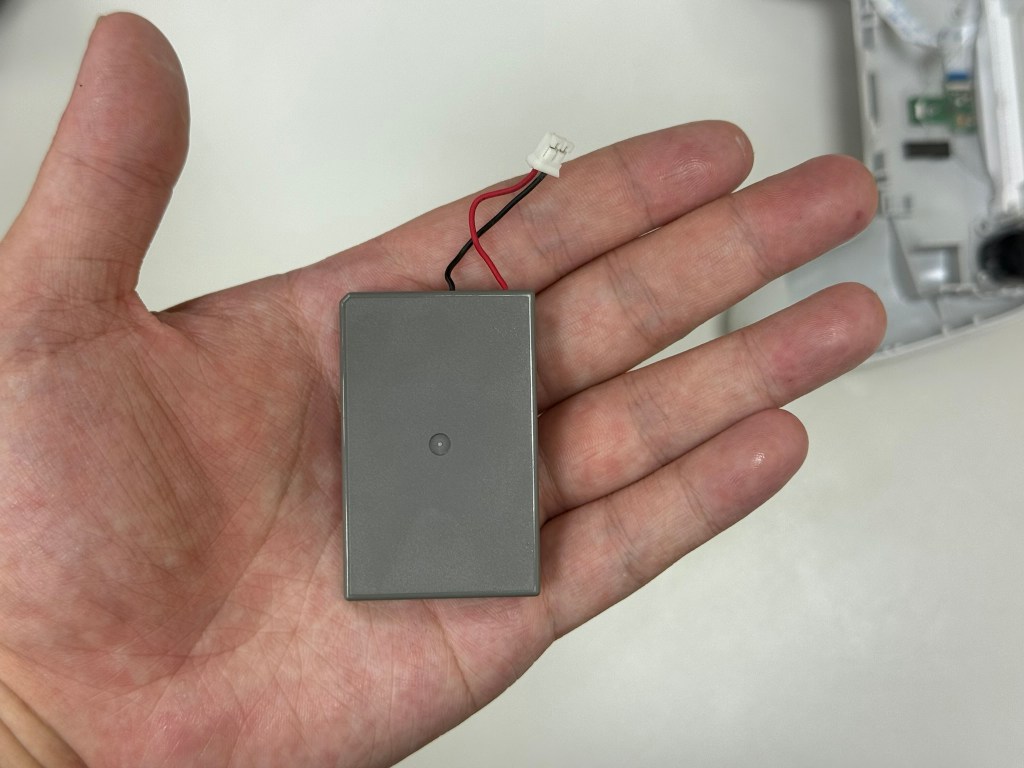

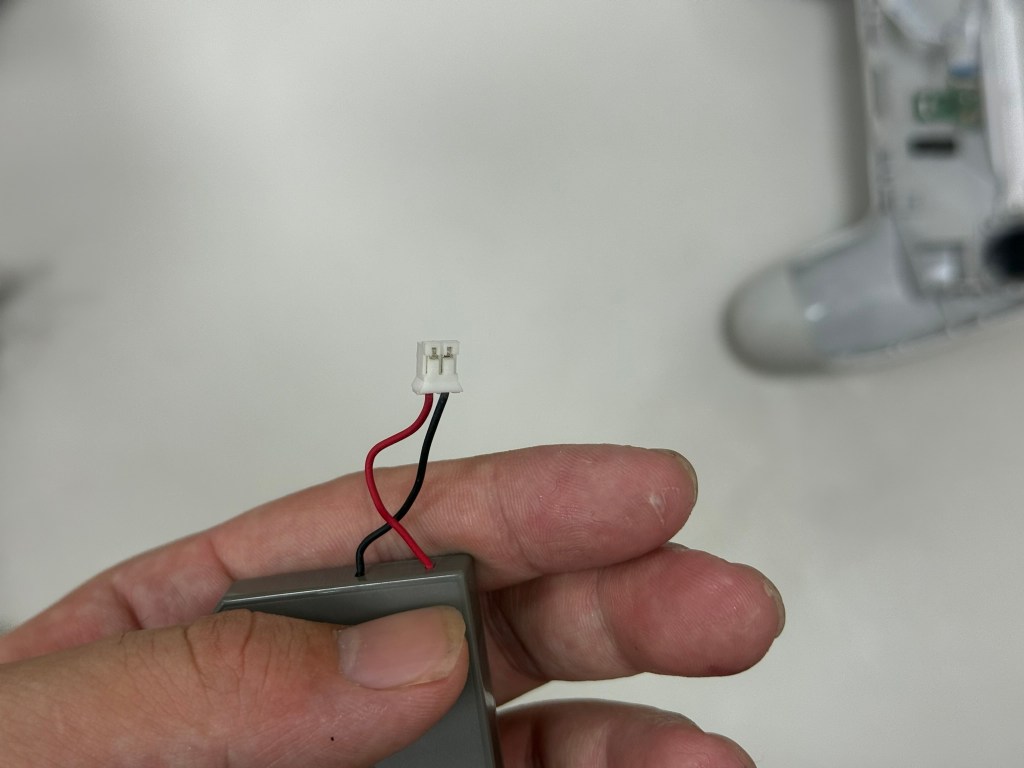

3先把電池取下來

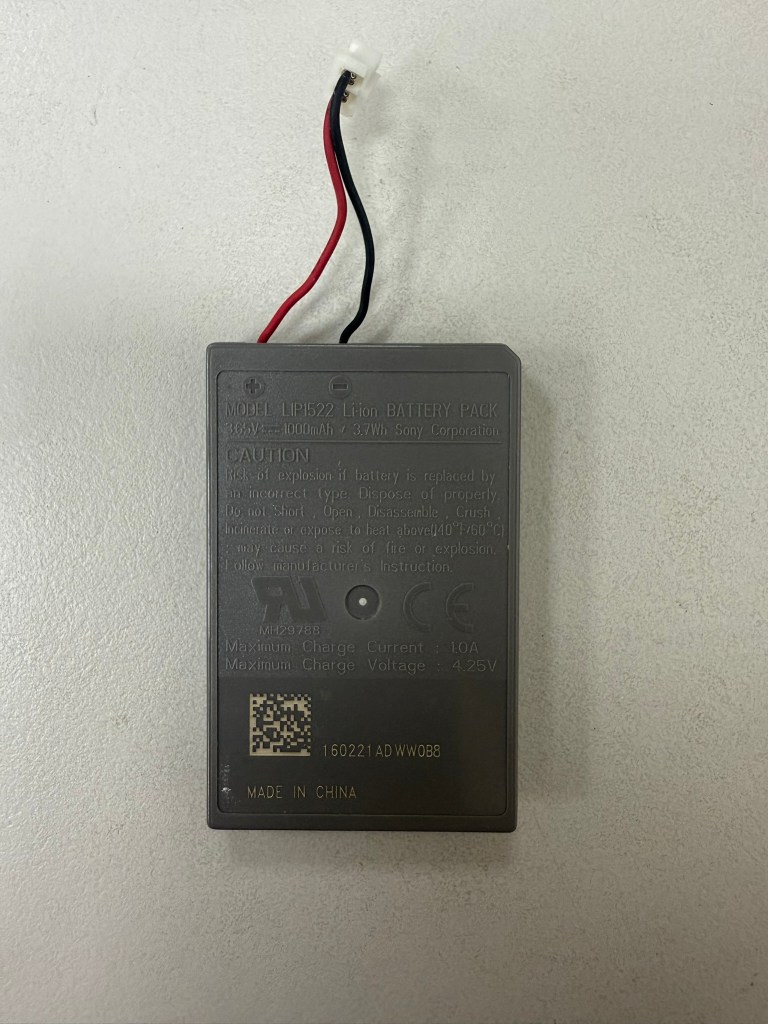

電池 電壓 3.65V 電池容量 1000mAh 3.7Wh
030的手把 是 大頭電池

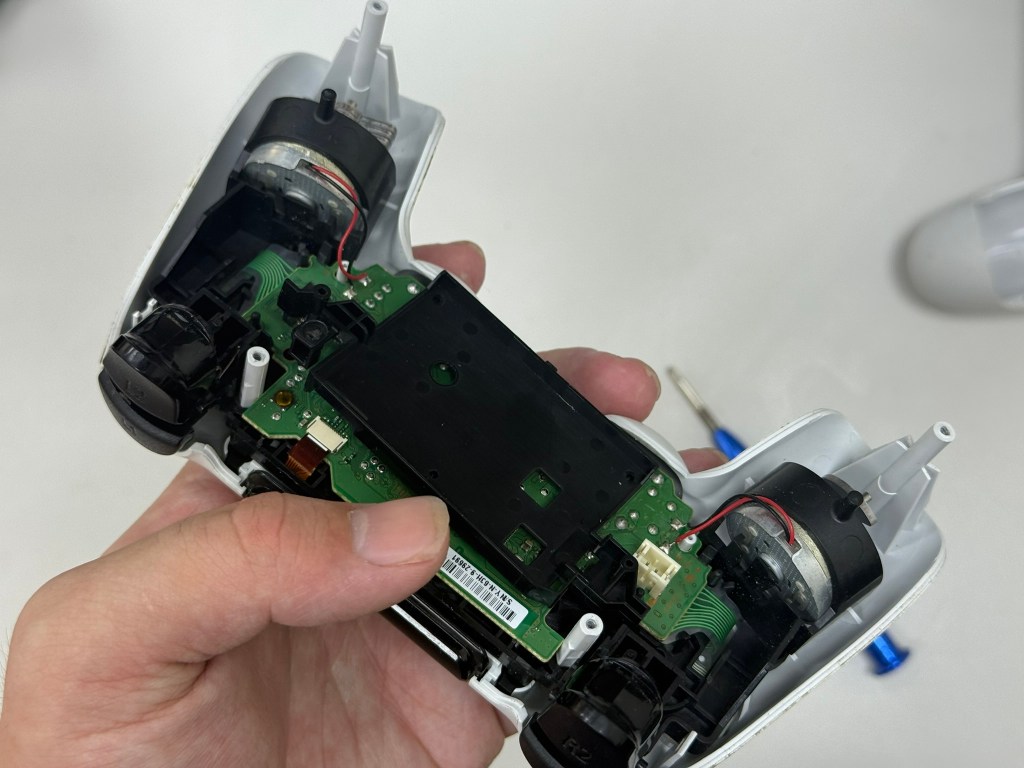

4.取下電池槽用 翹棒把 電池槽跟 主板卡榫的位置 撬開
然後往上提 就可以把電池槽取出來

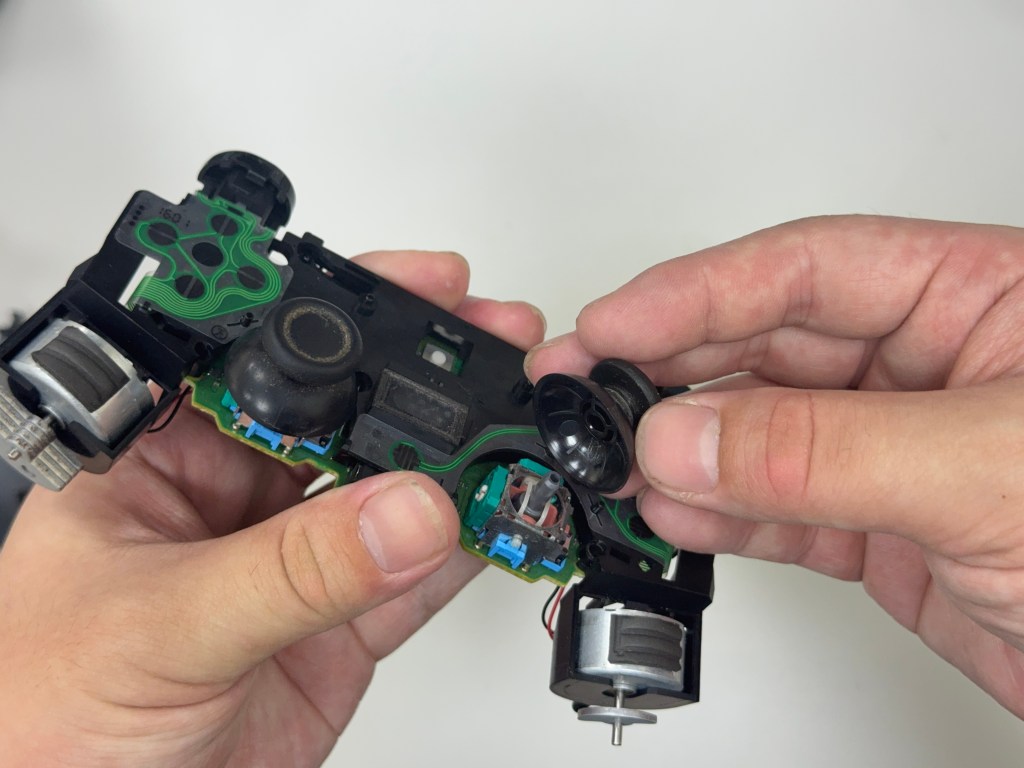

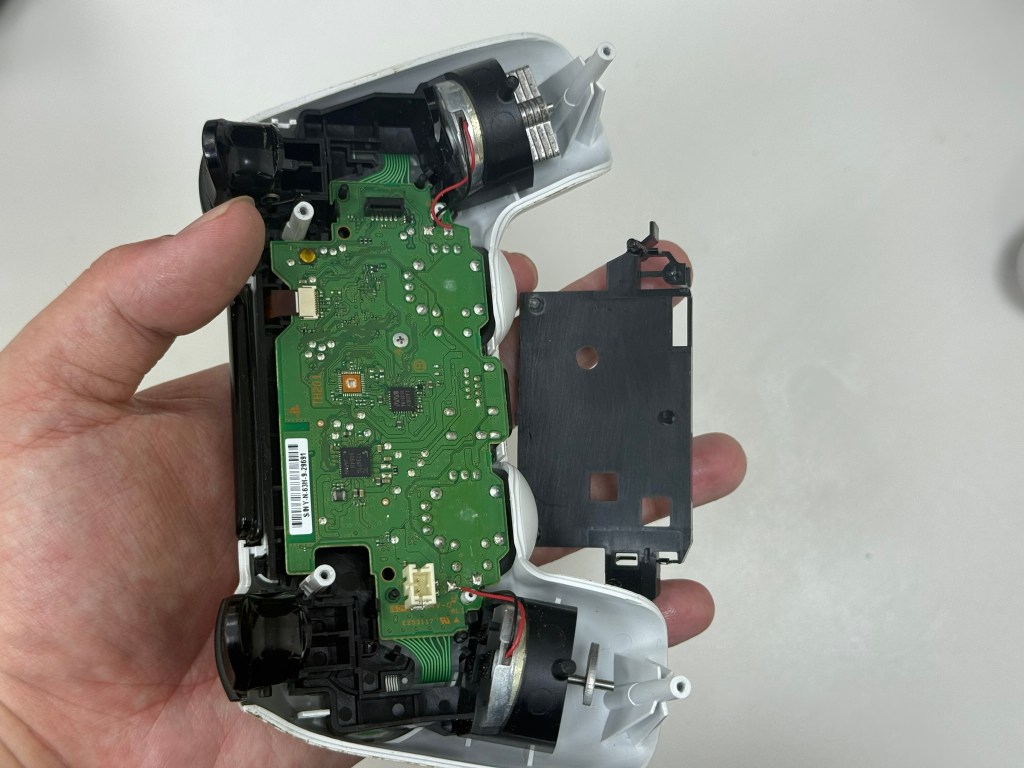

5.這邊就可以看到 PS4手把的馬達 是直接焊在主板上面，而不是插Pin的
再來就是 馬達是採用傳統震動馬達(轉子馬達)，左邊的馬達 鐵片較多 而右邊馬達鐵片較少 這樣就會有非對稱的震動感。

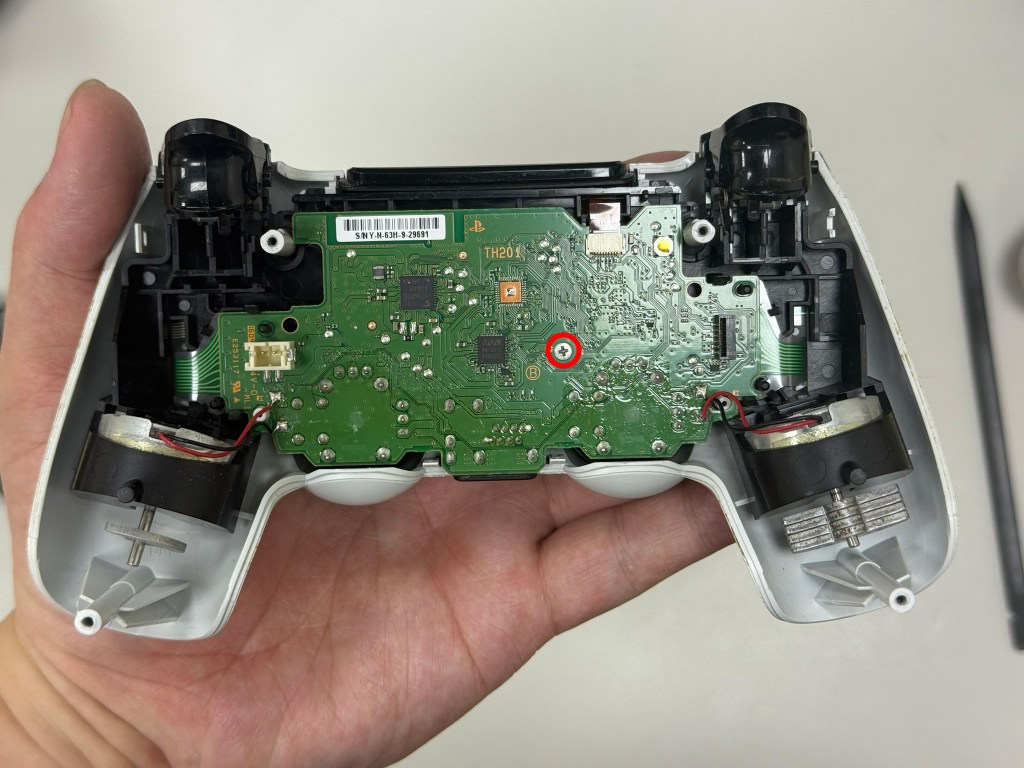

6.將主板的1顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

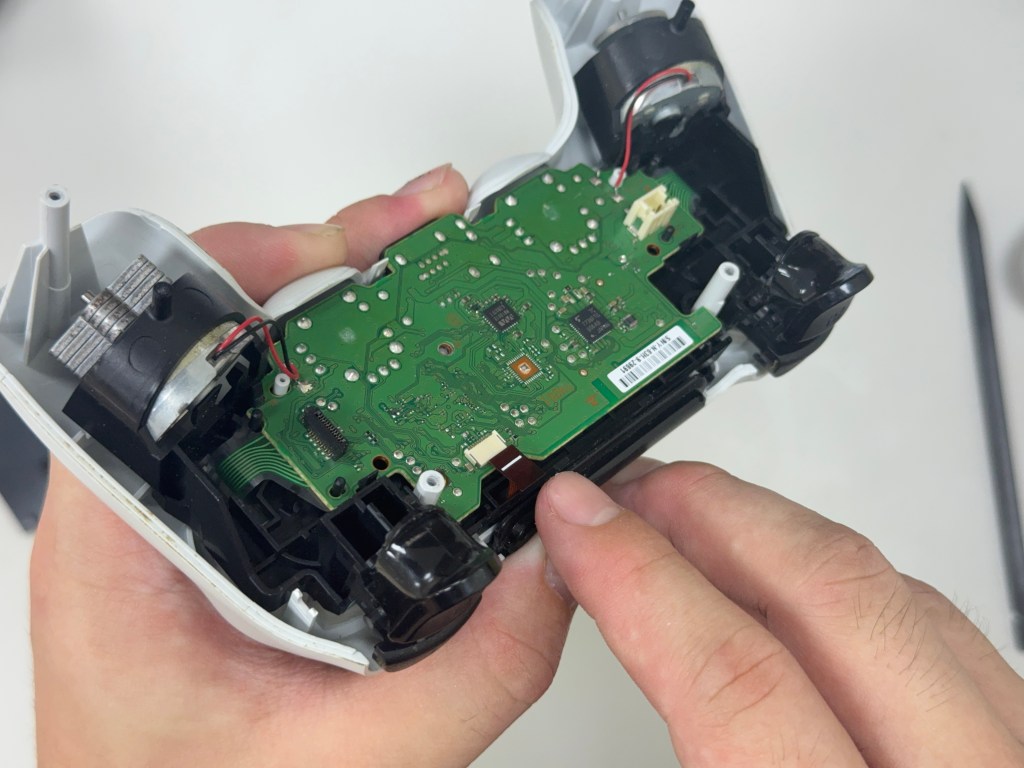

用手或者翹棒打開觸控板 排線座，取出排線。
這樣就能取出主板了

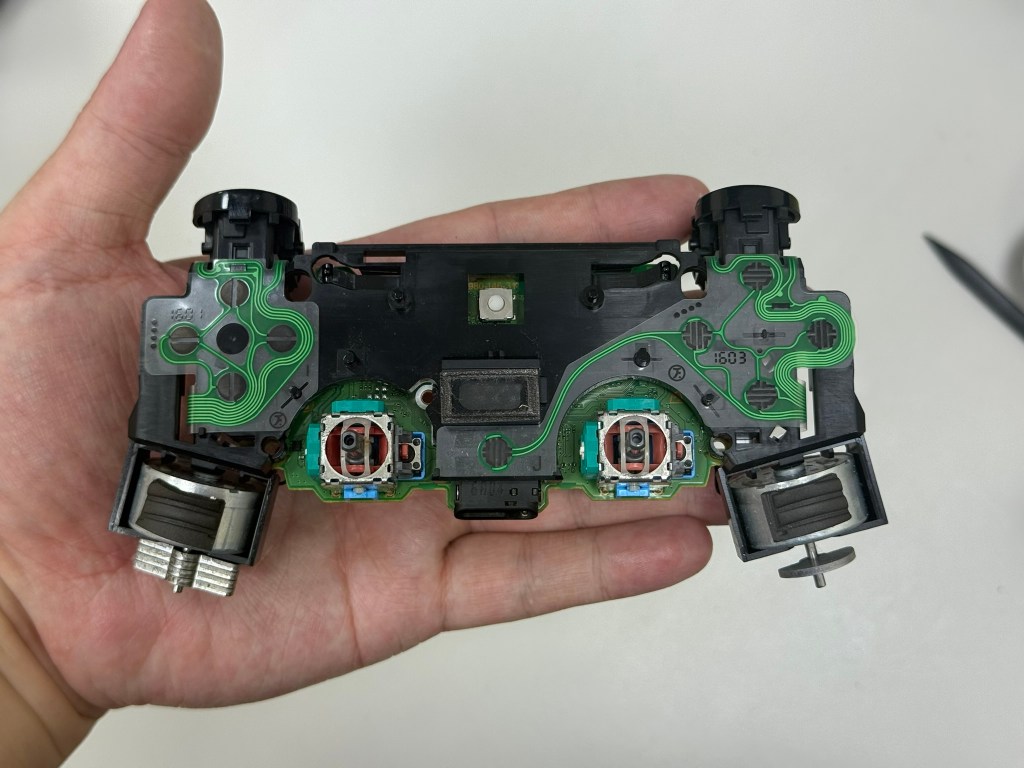

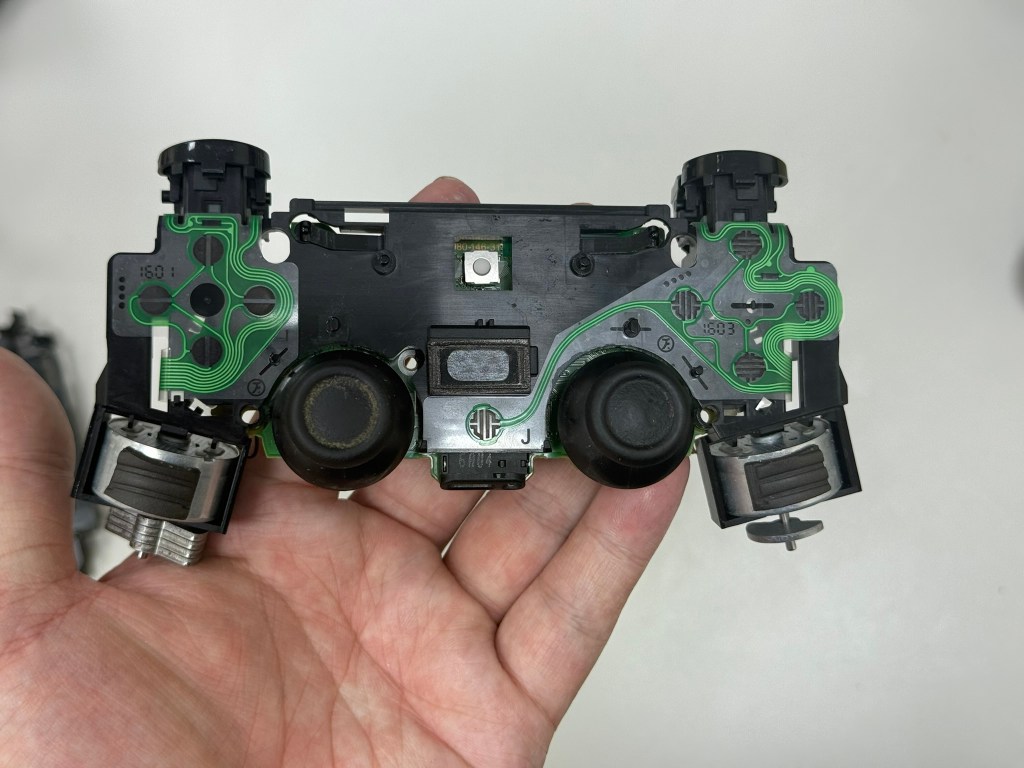

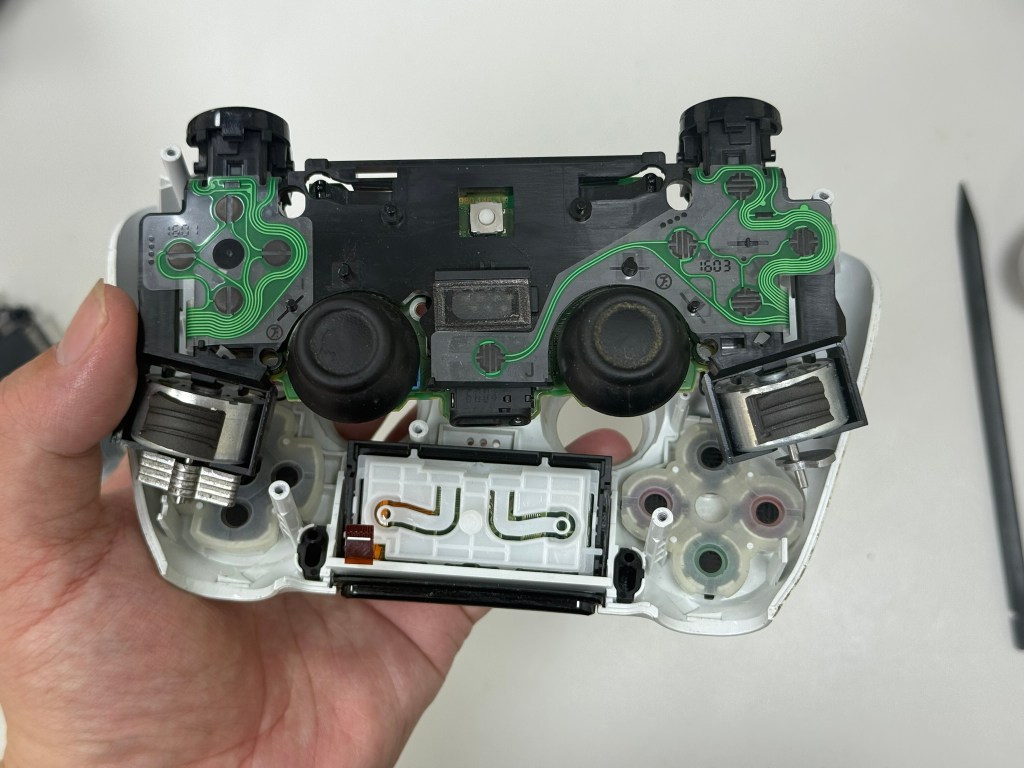

可以明顯看到 030的使用的 導電膜是 左右分開 各一片

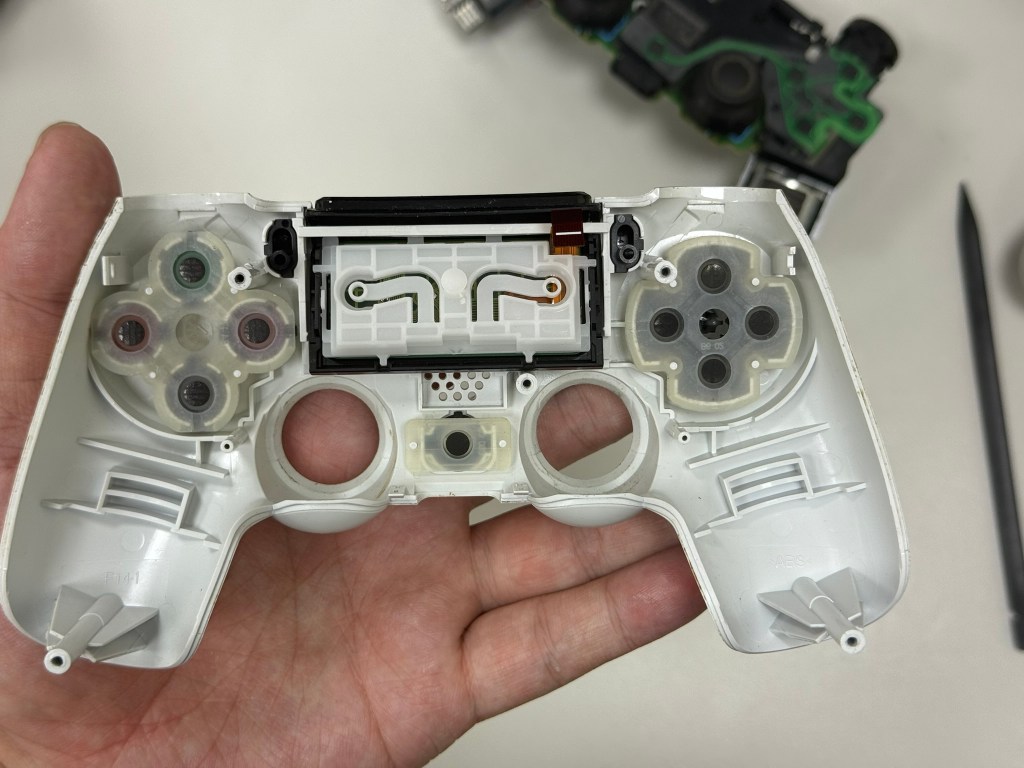

也可以發現到 030的 按鍵膠墊 也是跟040 050的手把不同的喔

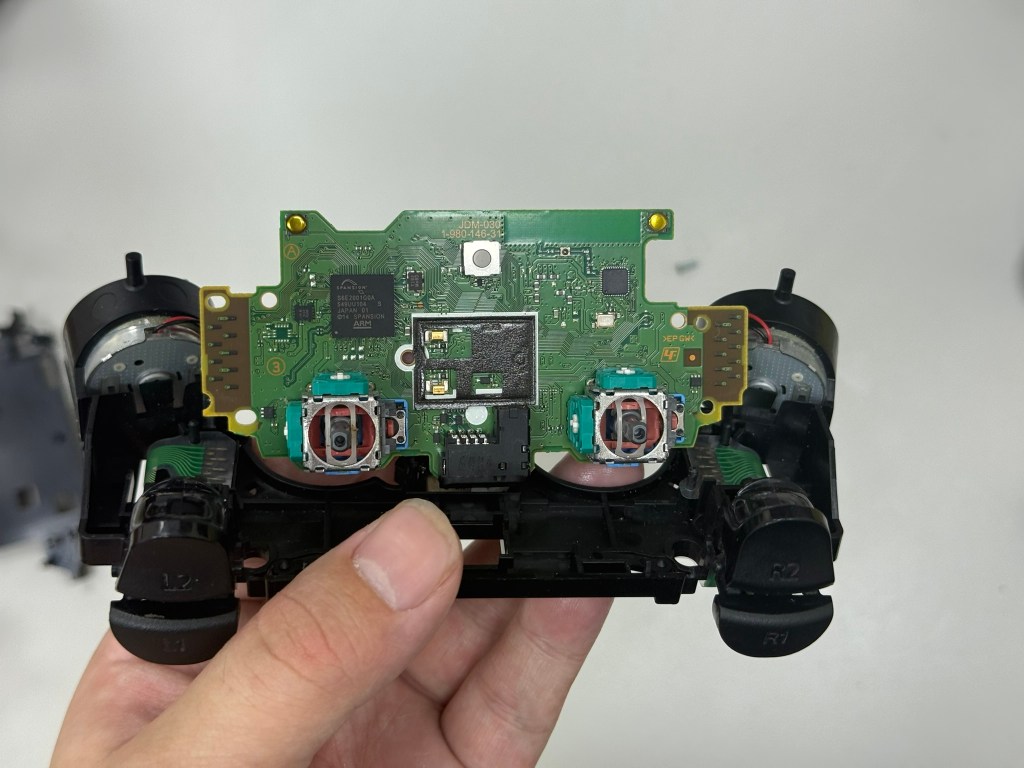

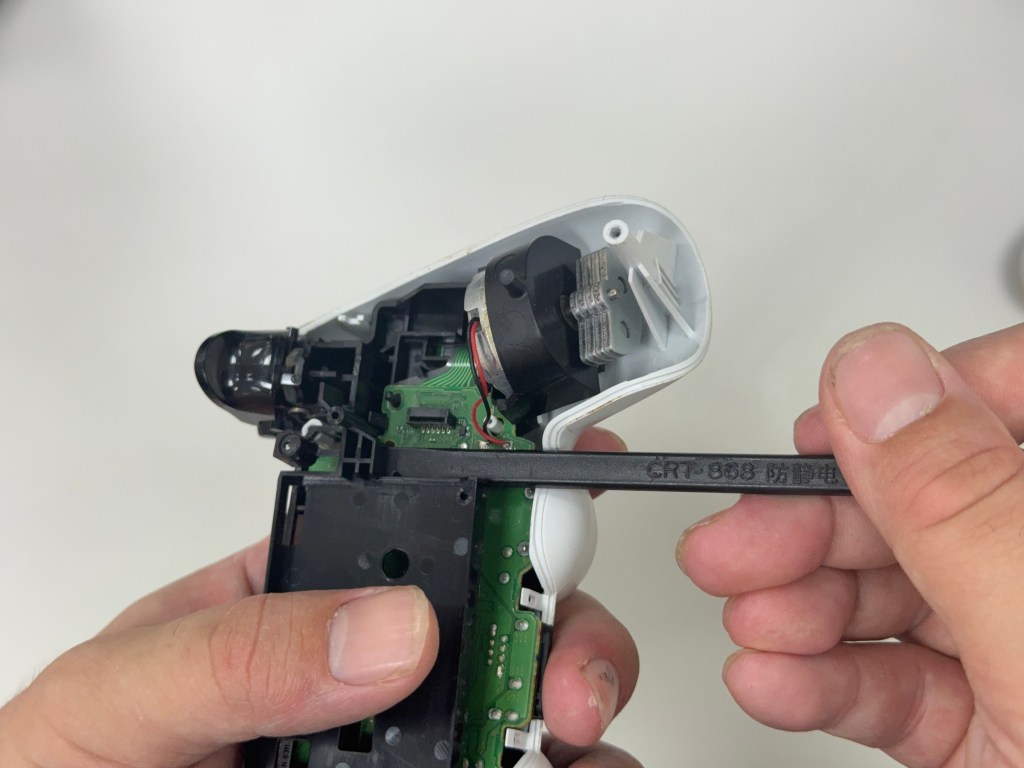

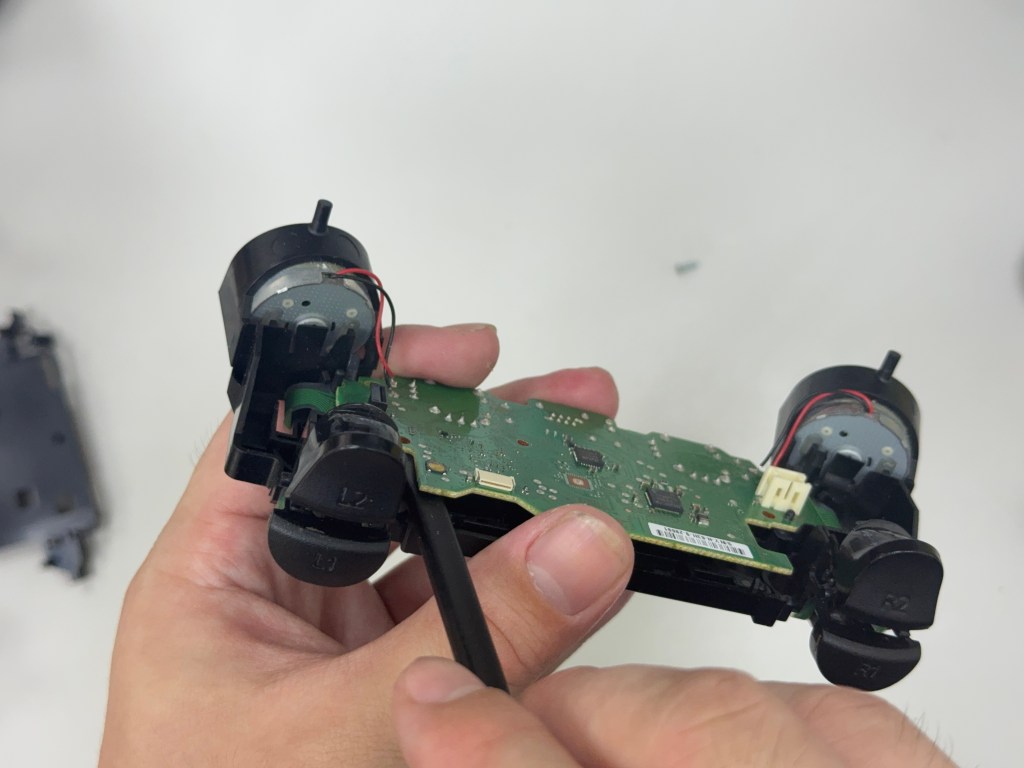

7.用翹綁 把 主板跟中框 分離調，找到左右兩側的卡榫位置 把它撬開
就可以取下主板了

8.可以看到主板的型號 寫著 JDM-030，直接看型號 030 就是三代手把

9. 主 IC：S6E2001G0A 生產公司：飛索半導體
Crystal：T192 Mn8D

10.藍牙IC：3002-BL3D 生產公司：高通創銳訊
Crystal：T260

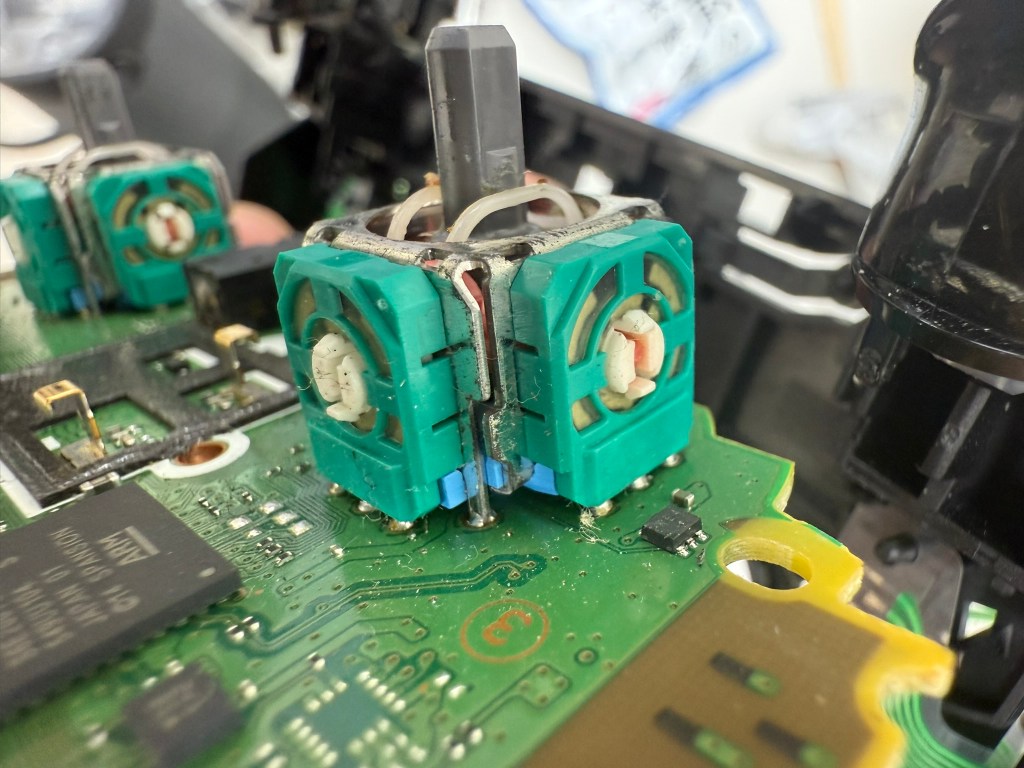

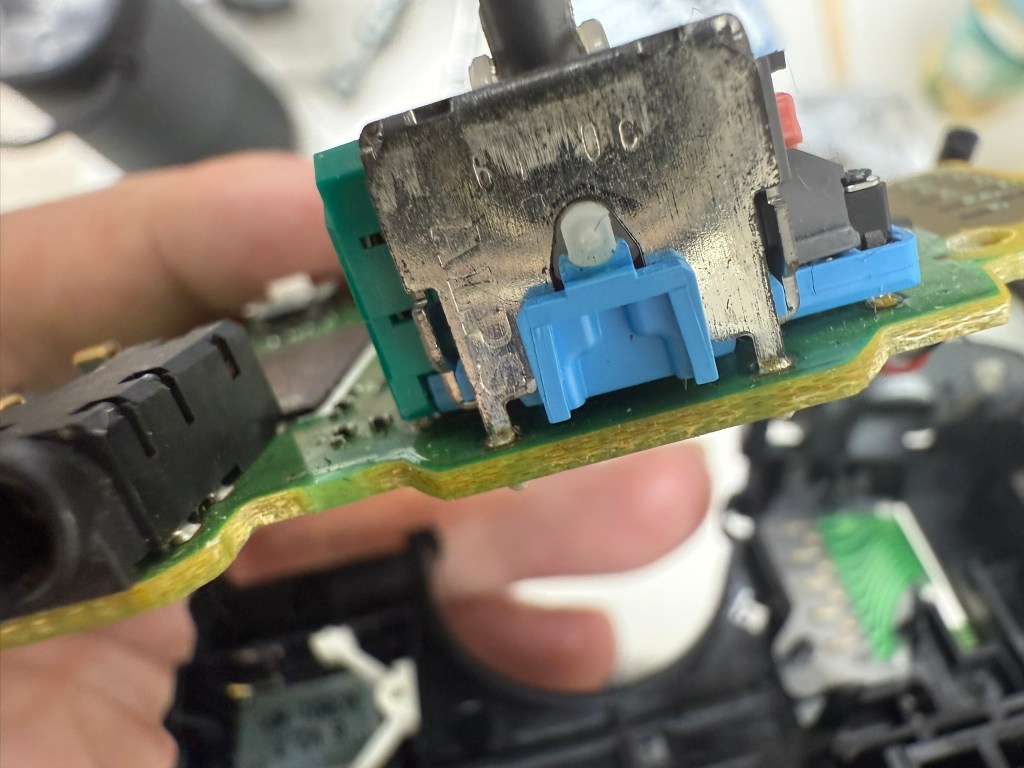

11. 搖桿是 ALPS(阿爾卑斯) 生產的 碳膜搖桿，阻值 10K

12.這 030的彈簧 算是特製的，如果很追求一樣的手感的話 最好找到拆料的 不然你就是要折的跟它一樣。

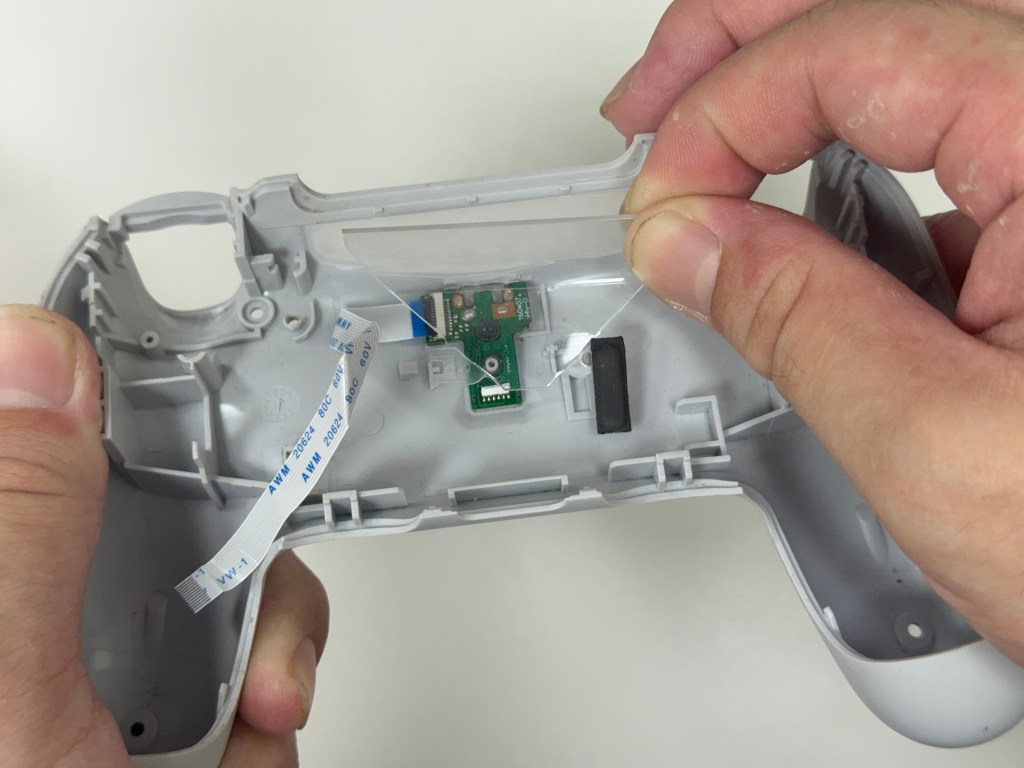

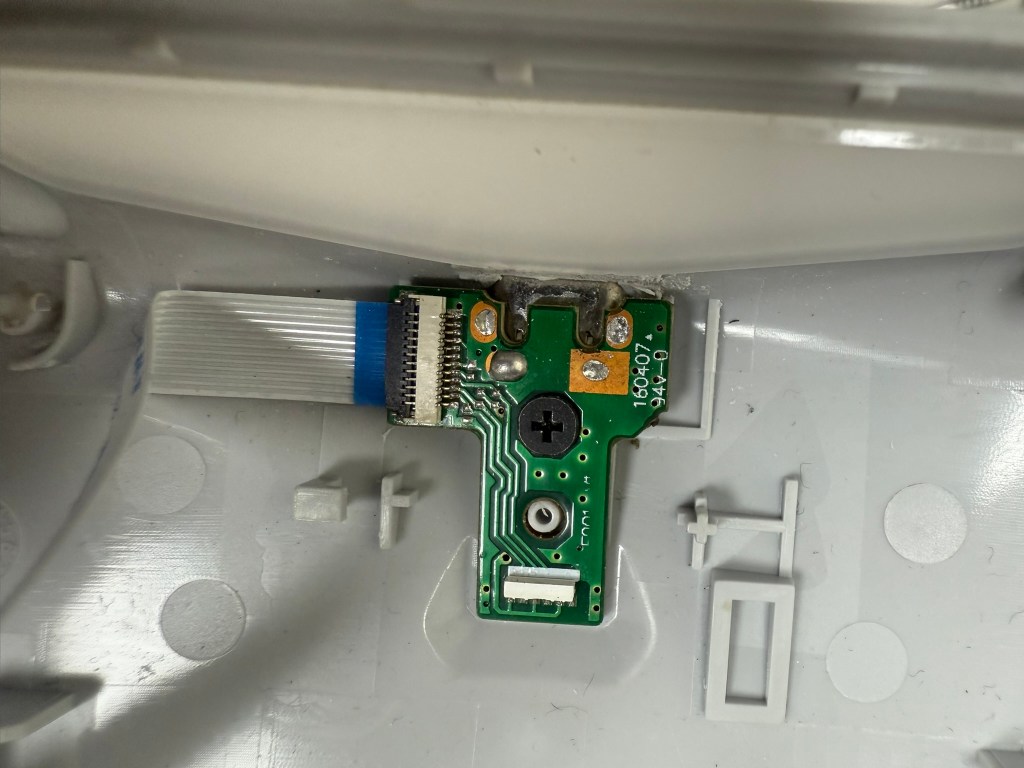

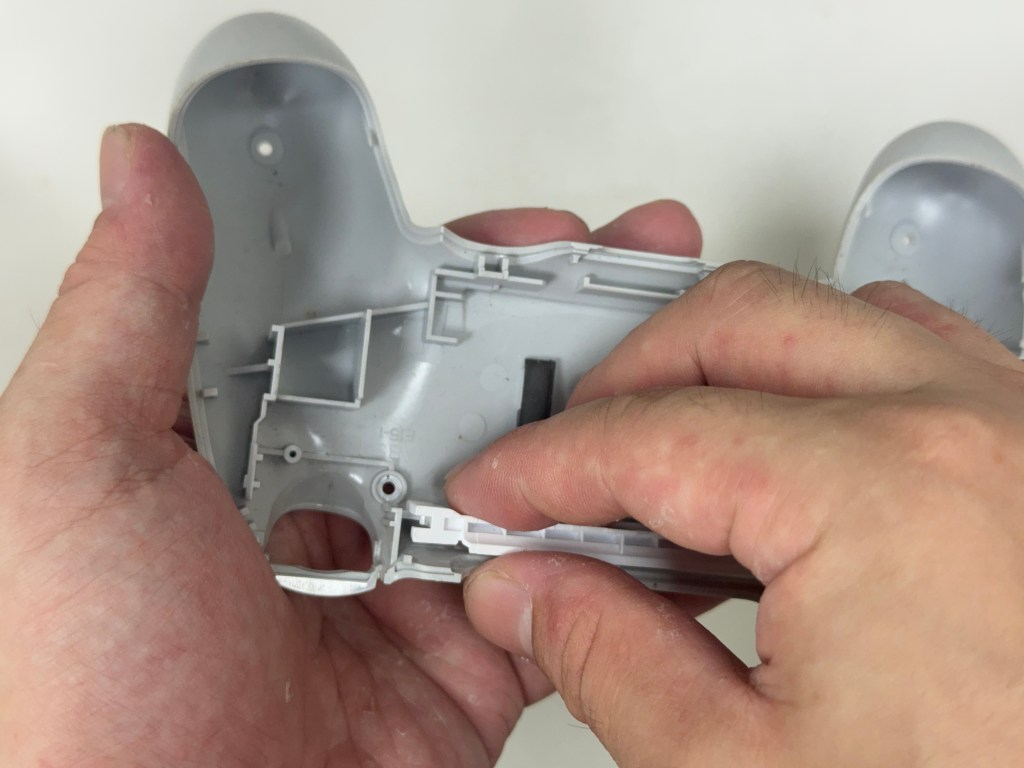

13.三角板(充電孔)要出來，先把固定的橫桿以及 塑膠片取出來

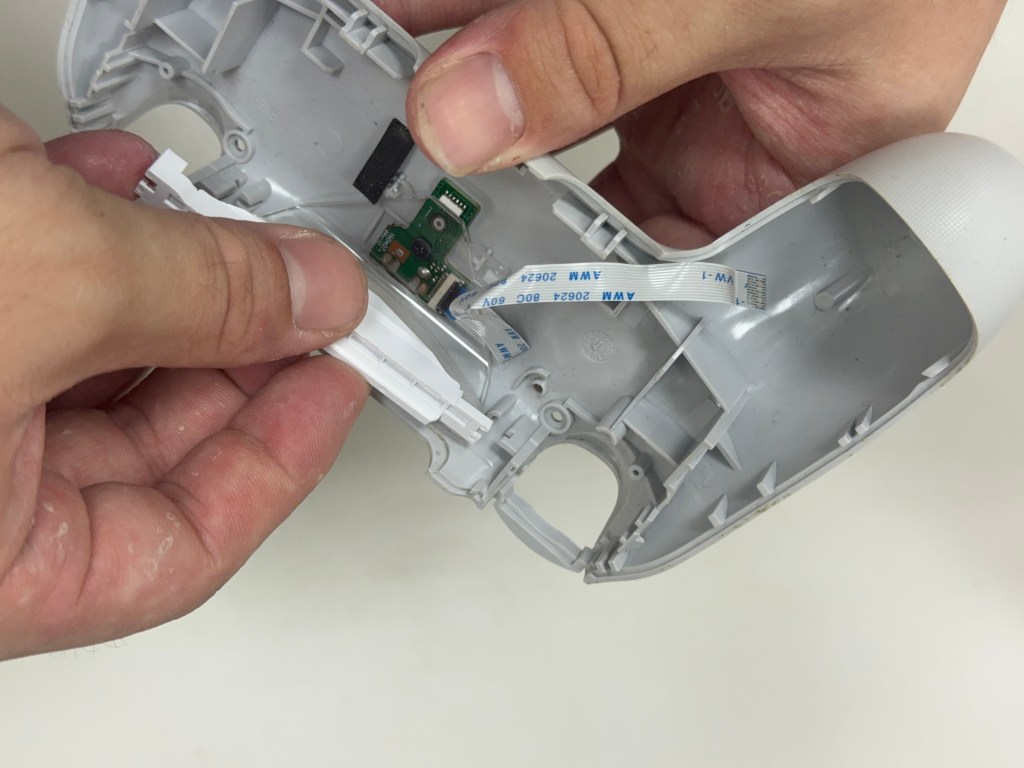

橫桿的部分 先從左側 往上提，再抓著左側 往左側拉(別太力) 右側就可以取下來了。
然後塑膠片的部分 也是捏住右側 往右側拉 就可以取出來了
三角板的部分 比較偏直角，然後 連接排線是 12Pin。

14.完整拆解
