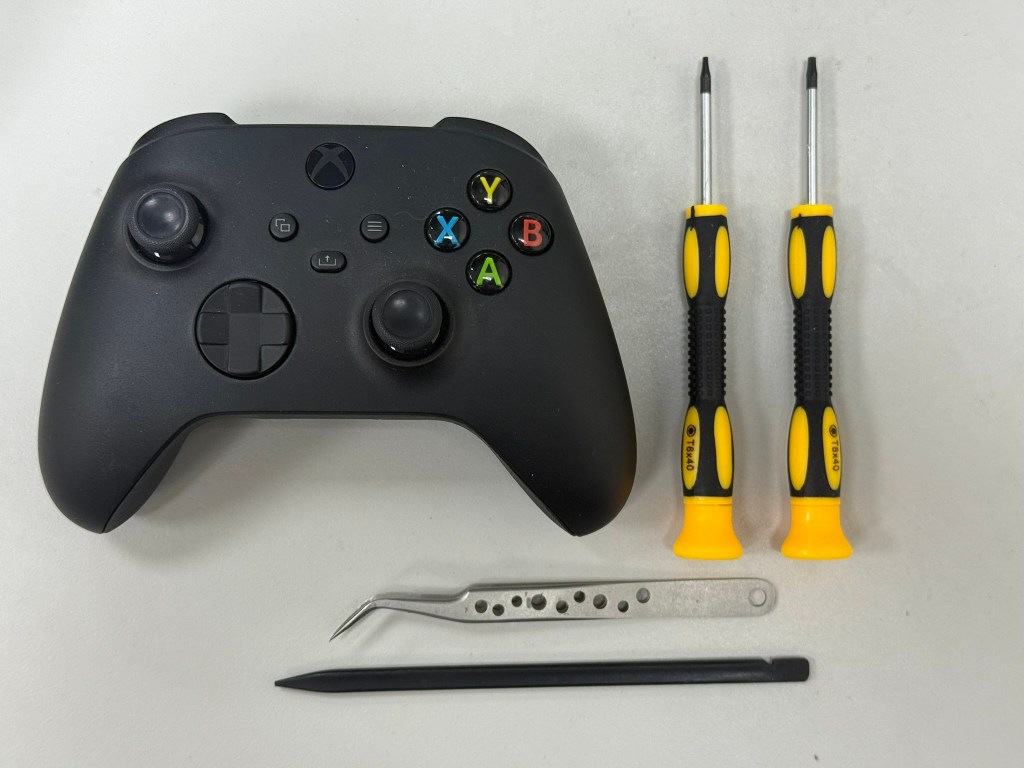

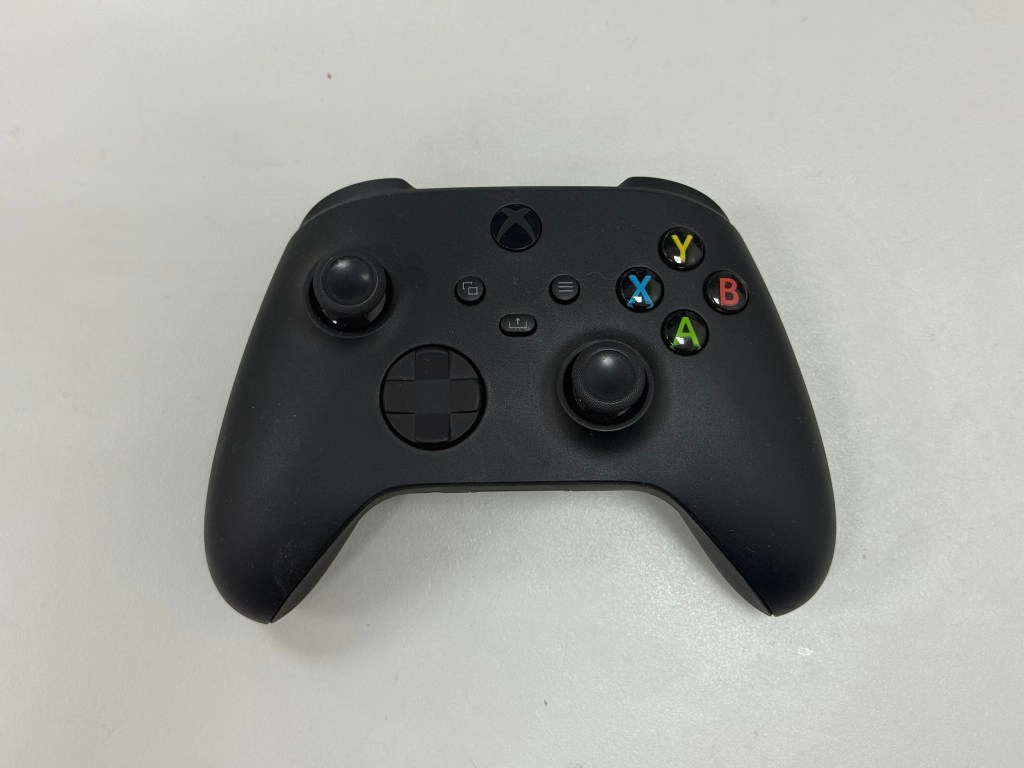

準備工具

• 星型(六角)螺絲起子 T6 *1
• 星型(六角)(螺絲起子T8H *1(這個就會是中洞的
• 翹棒*1
• 鑷子*1

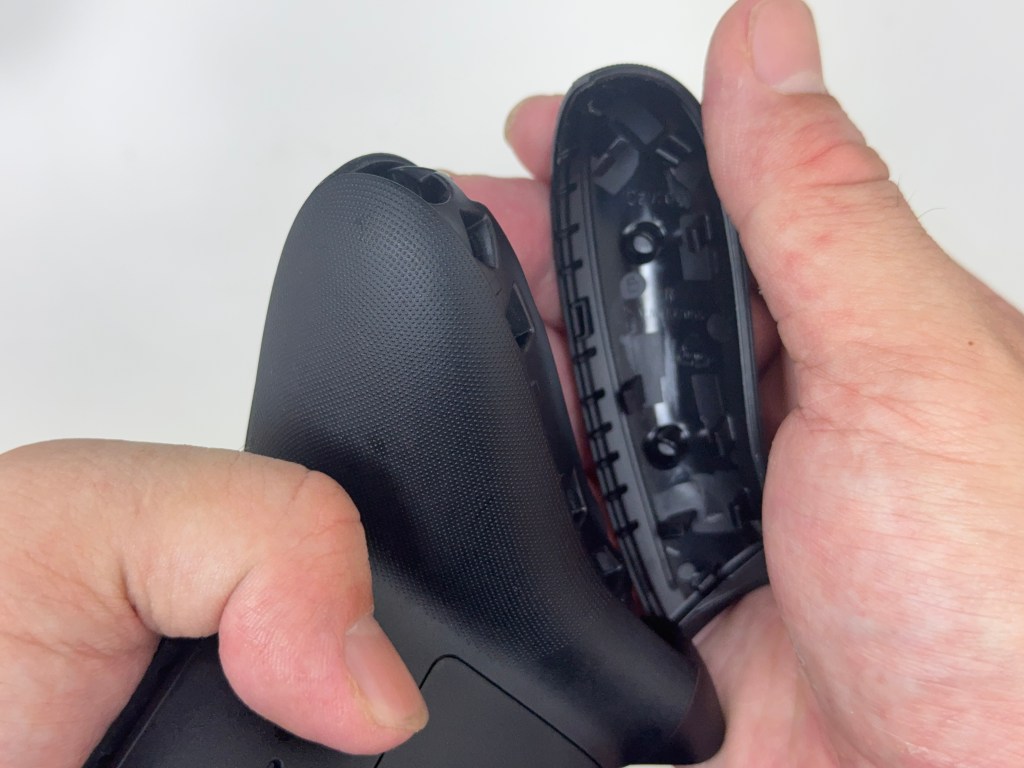

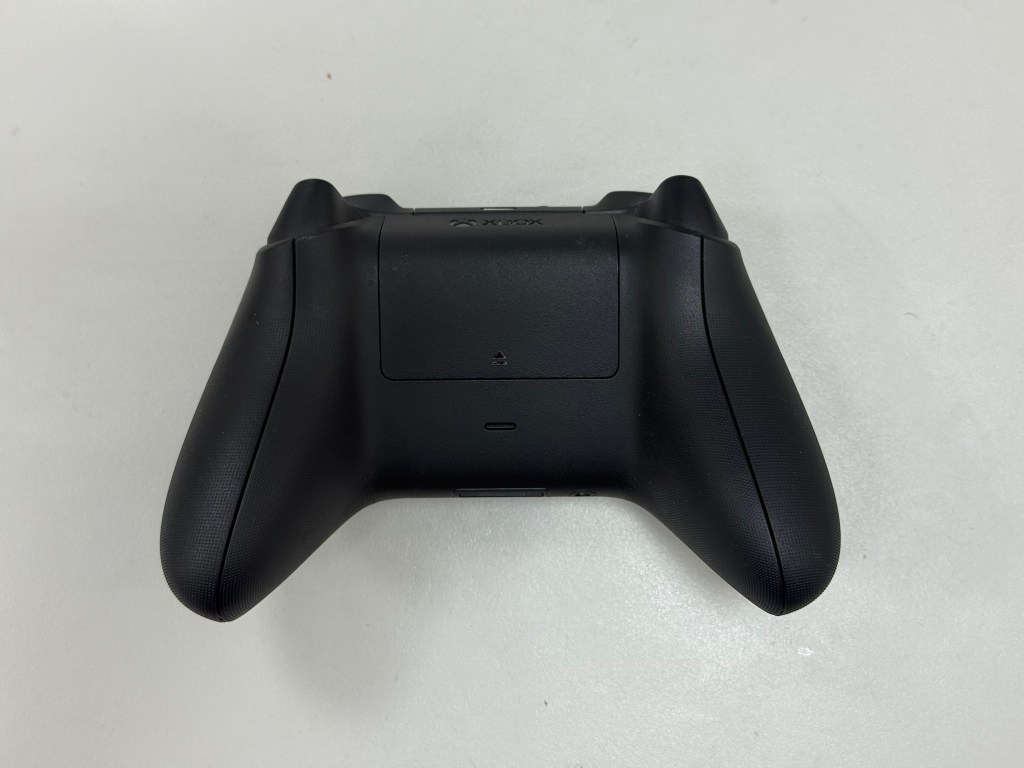

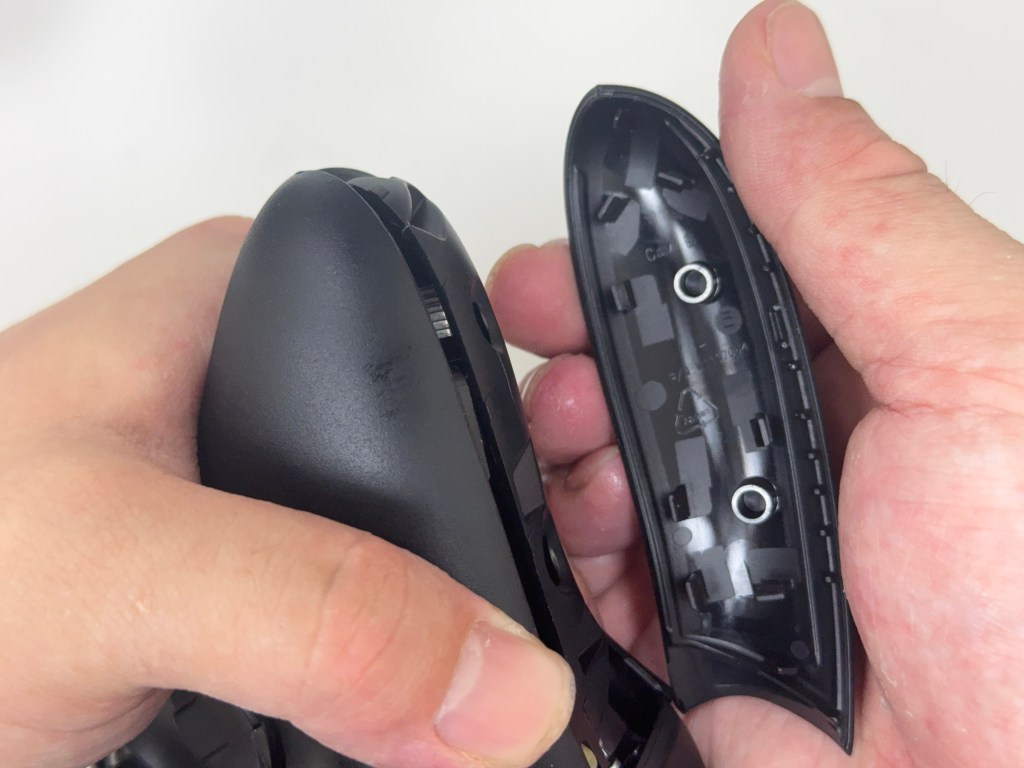

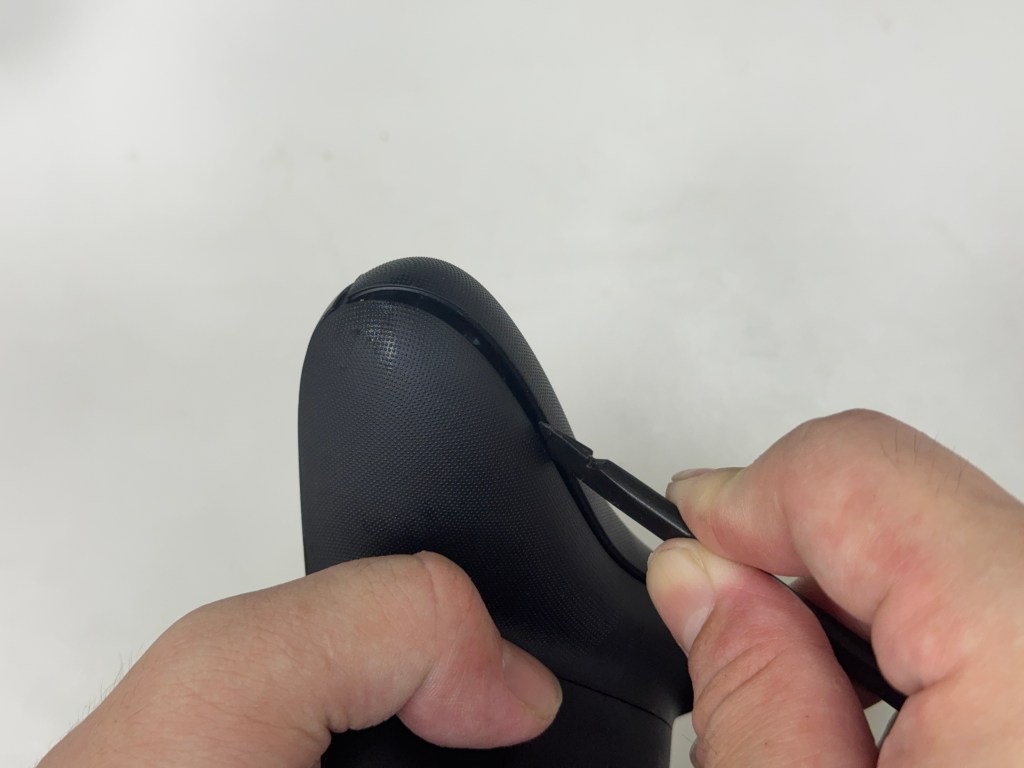

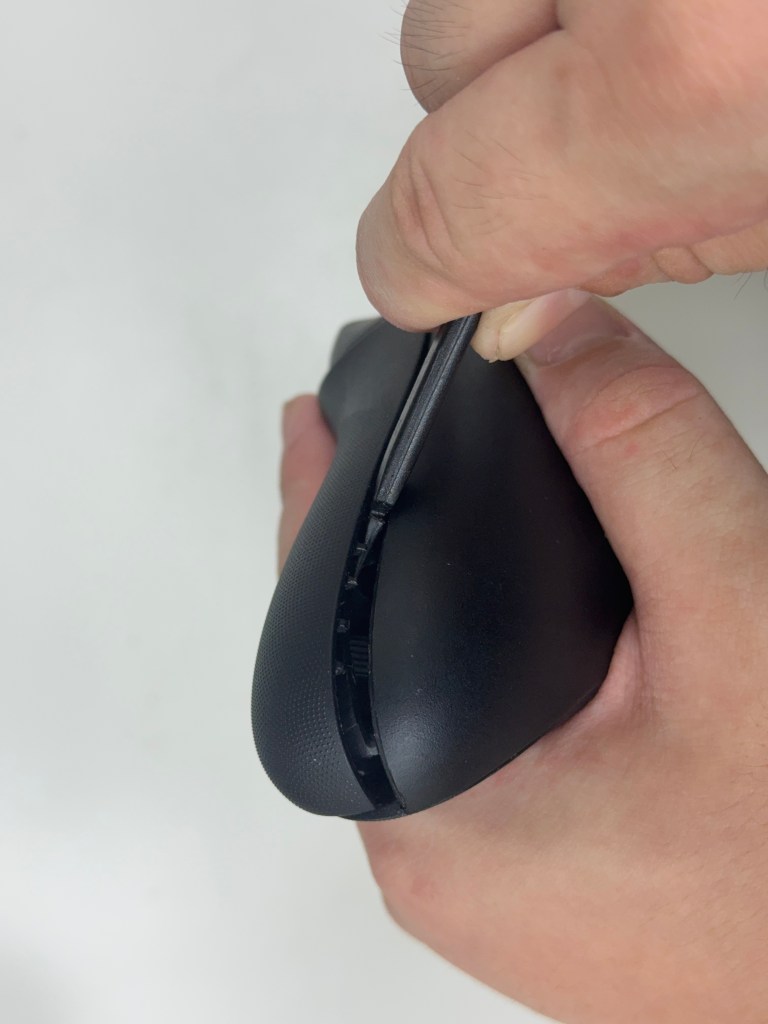

1.用翹棒從底部將左右兩側的 握把處的面蓋撬開(請慢慢翹 卡榫很多)
主要撬開就可以看到 螺絲都藏在裡面

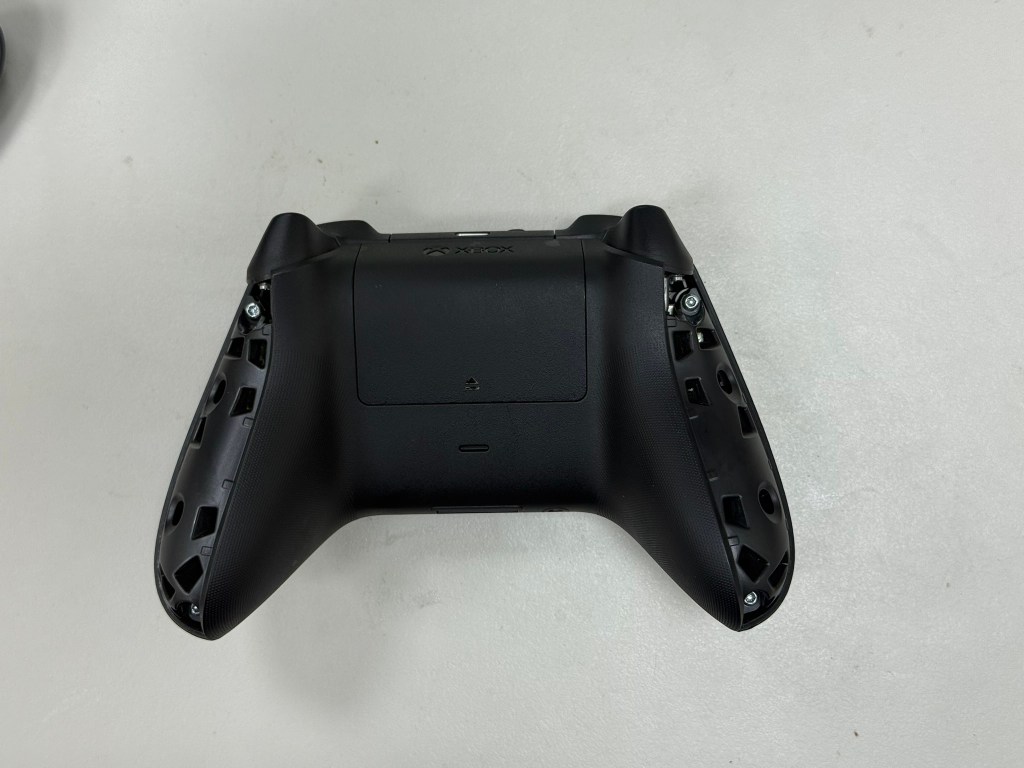

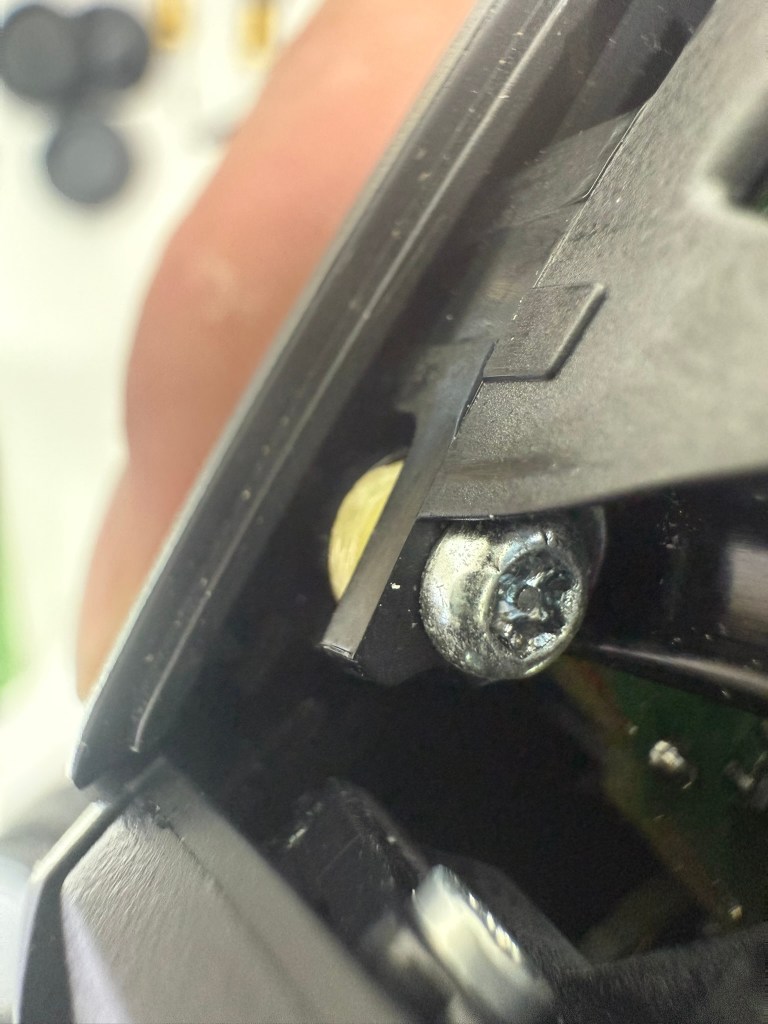

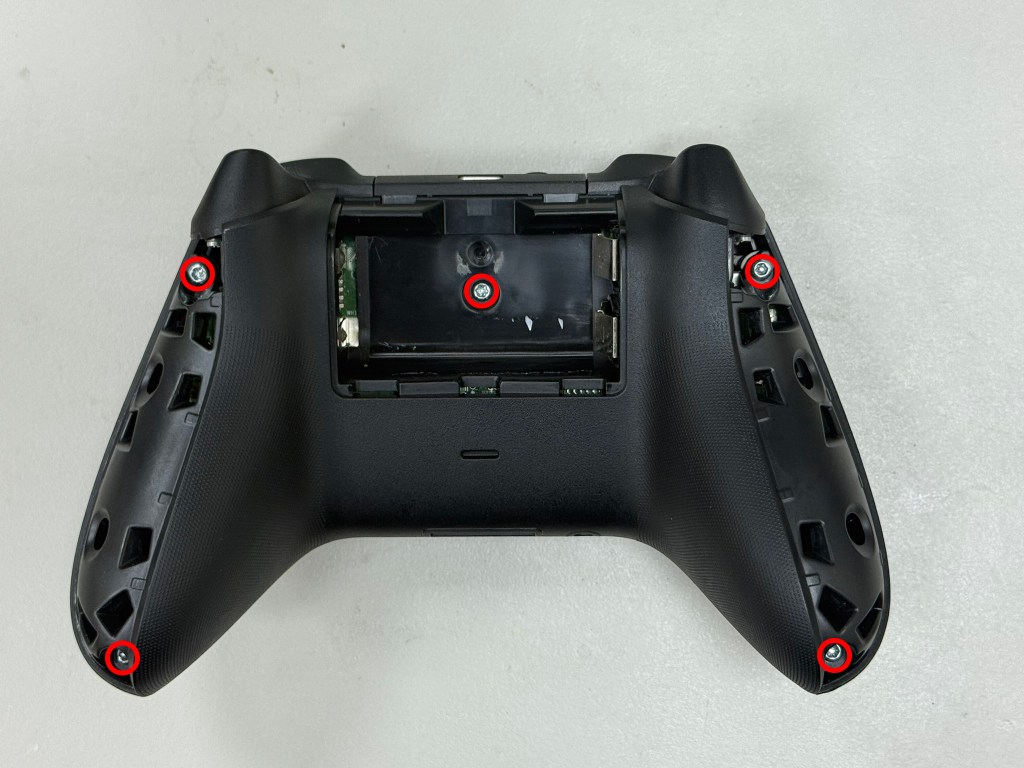

2.拆開完之後 可以看到 左右握把處有4顆 星型螺絲(六角螺絲)

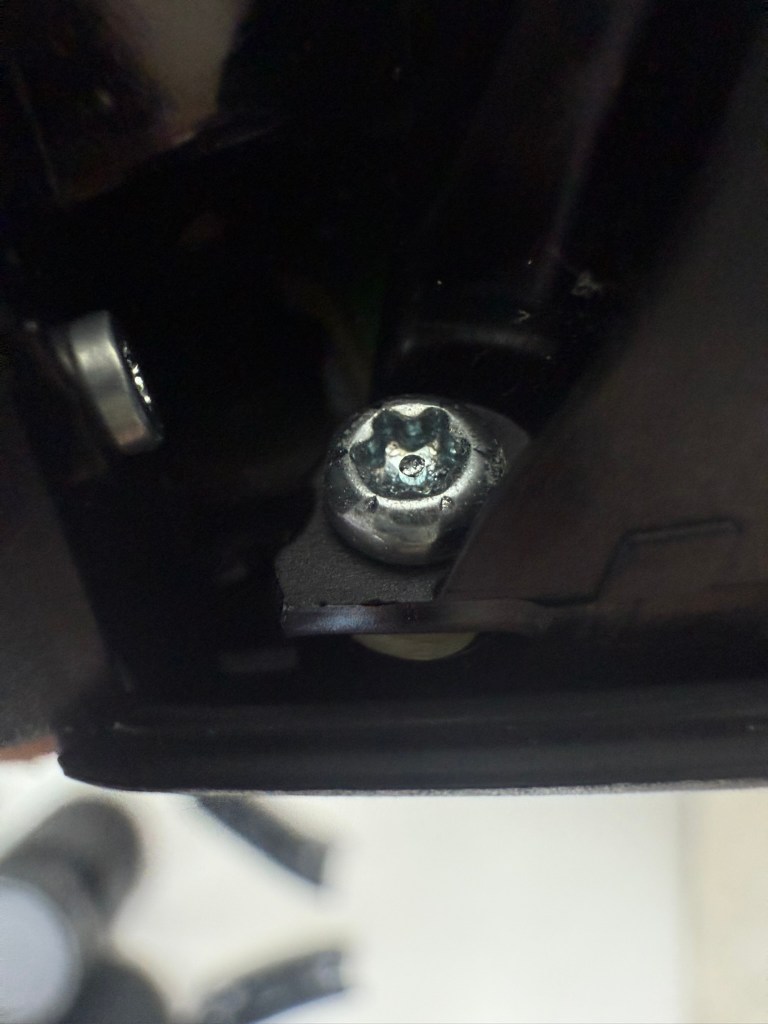

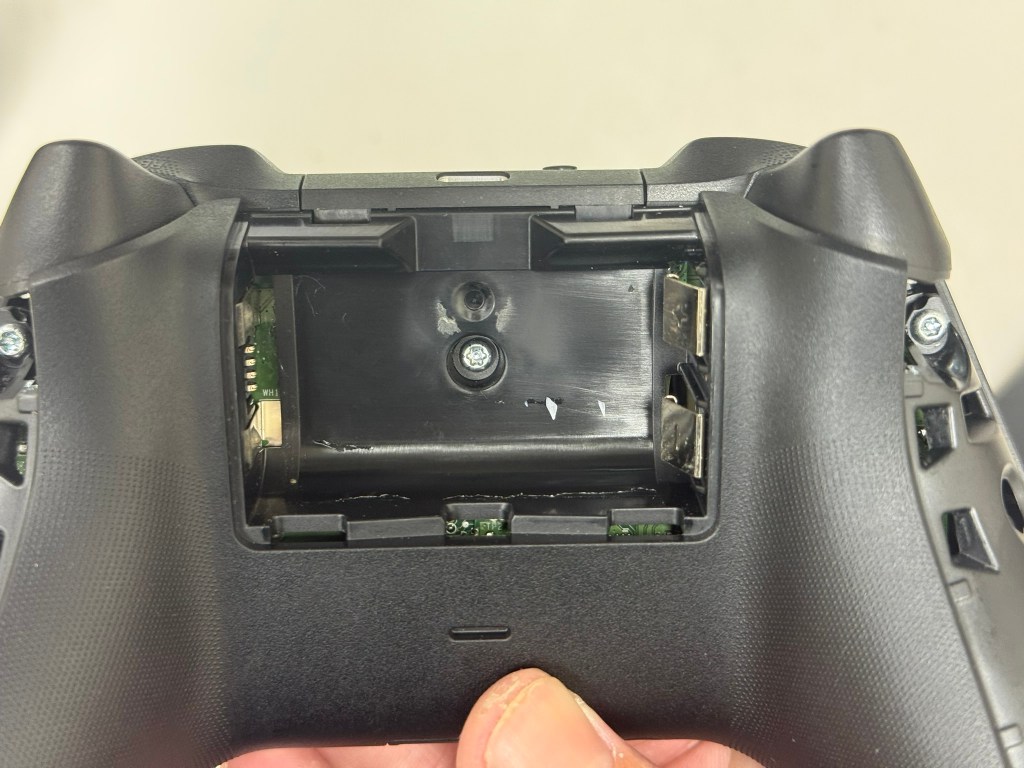

還會有1顆 螺絲在 電池的貼紙下(請用 吹風機 不要定點吹 左右晃動 讓貼紙整個面積都有受熱，讓貼紙的膠 可以分離 就會比較好撕除了)
這樣要用 帶中洞的 星型螺絲起子轉(也就是 T8H)

3用 T8H 星型螺絲起子 取下 5顆 星型螺絲(六角螺絲)

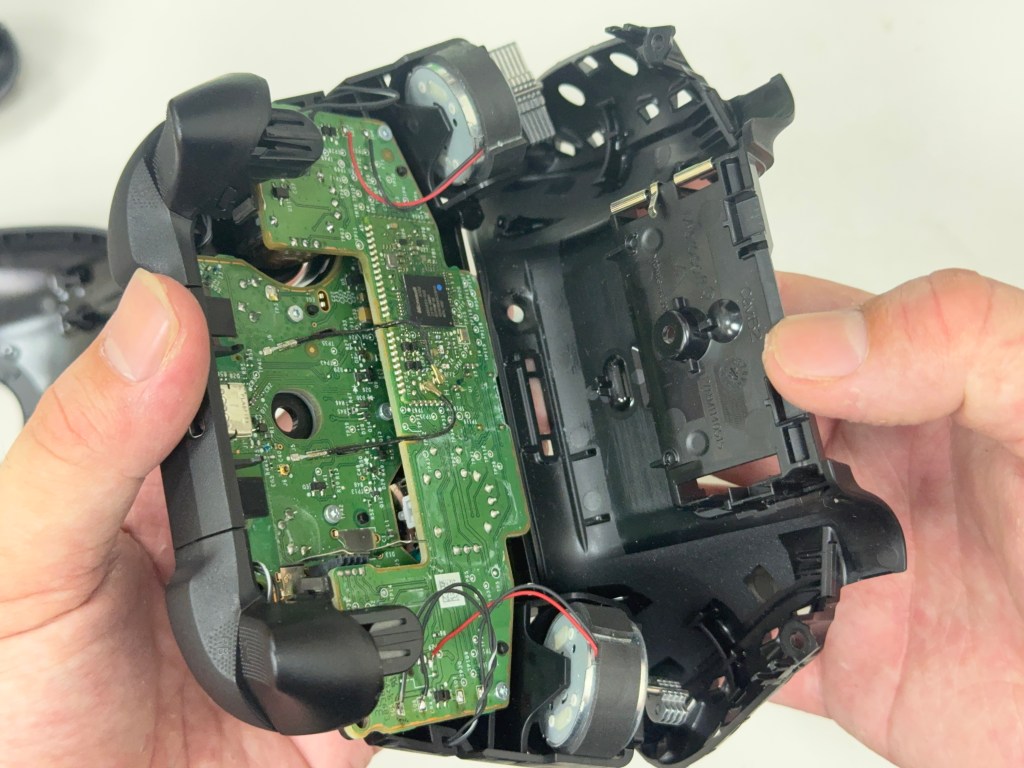

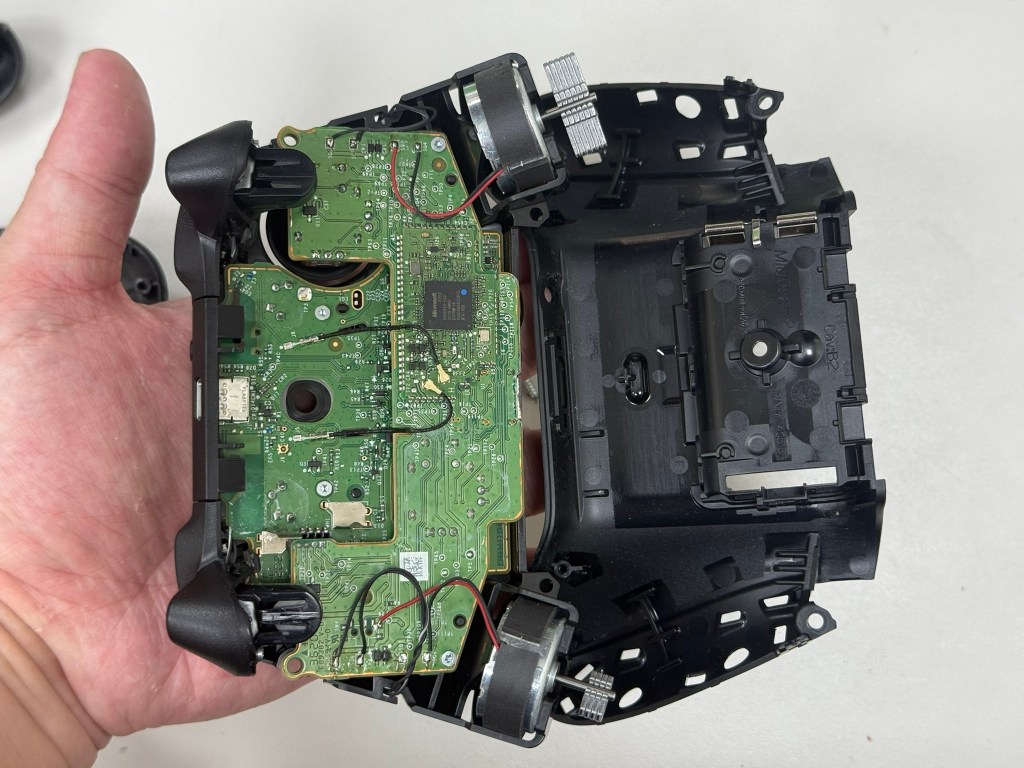

取下來之後 前蓋 跟 後蓋 就可以取下來了，沒有用任何排線連接著 所以無須擔心會弄壞。
XBOX手把(非 Elite系列) 本身都沒有帶鋰電池。

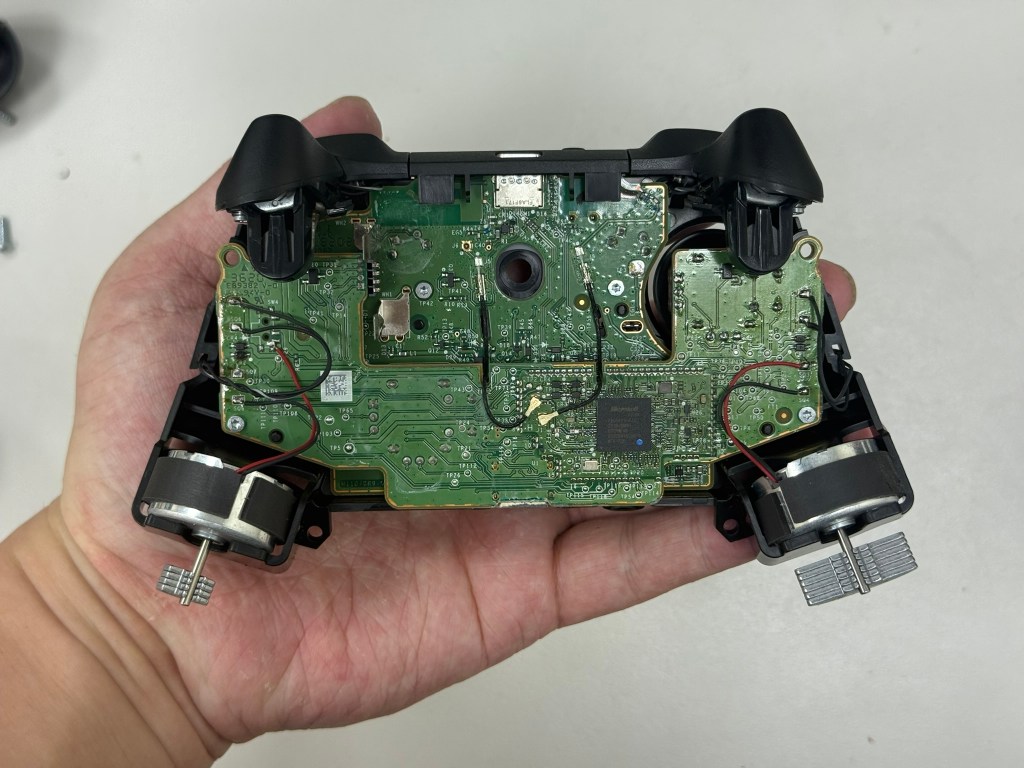

4.XBOX馬達 分別是左右下緣的兩顆馬達，基本上 XBOX他們家 馬達是採用傳統震動馬達(轉子馬達)，左邊的馬達 鐵片較多 而右邊馬達鐵片較少 這樣就會有非對稱的震動感。
跟 任天堂 還有 索尼的手把對比，微軟他們家的手把 在 L2 R2的位置 還有各多一顆馬達，這部分設計是在 2013年 XBOX ONE手把的就有了，所以沿用至今。 但L2 R2局部的 震動效果 確實會讓人有更好的體驗感。

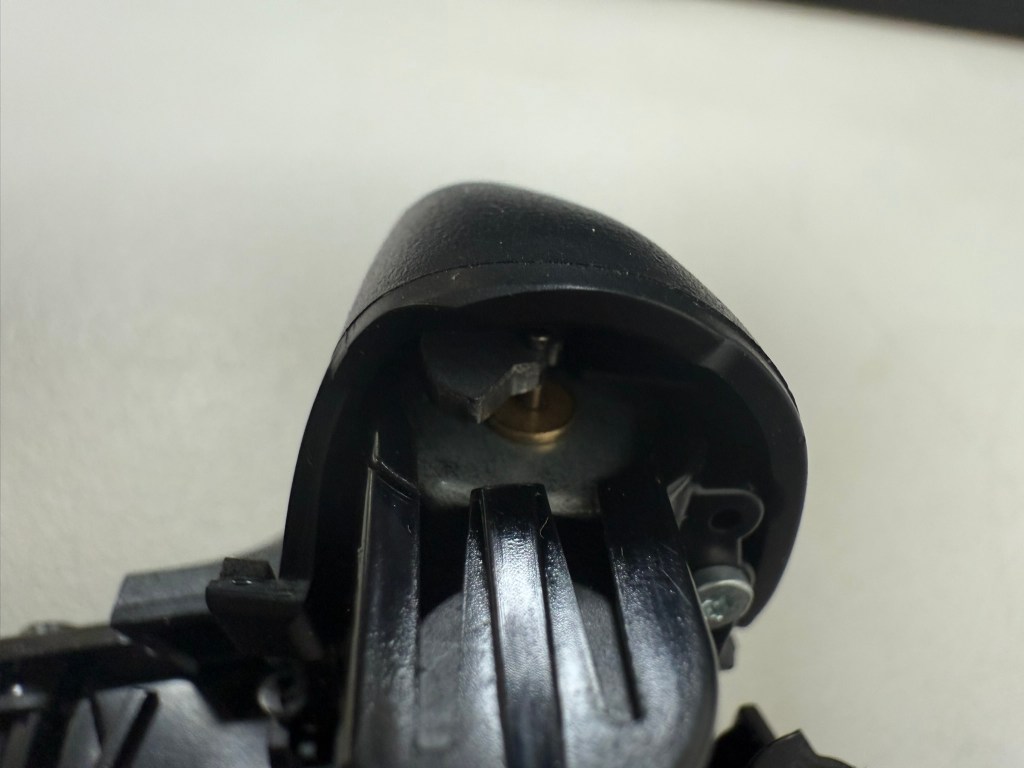

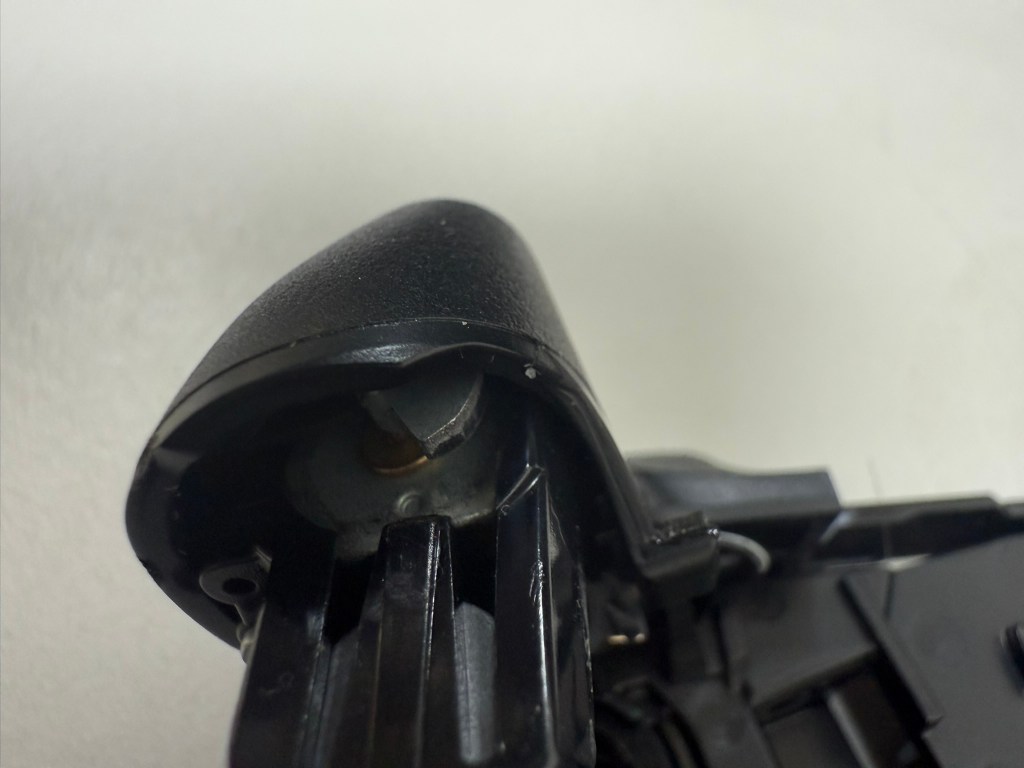

5.L2 R2 還有一個設計是 微軟 使用了 霍爾板機，以往的 線性板機 都是透過 彈簧 + 導電膠墊 來去實現的，但 L2 R2 還有一個設計是 微軟 使用了 霍爾板機，以往的 線性板機 都是透過 彈簧 + 導電膠墊 來去實現的，但 也是從 2013年 XBOX ONE 手把 就改成 用 霍爾 IC + 永磁體 來去實現 線性功能，這也是到 目前 XBOX Series手把 也還在沿用的技術。

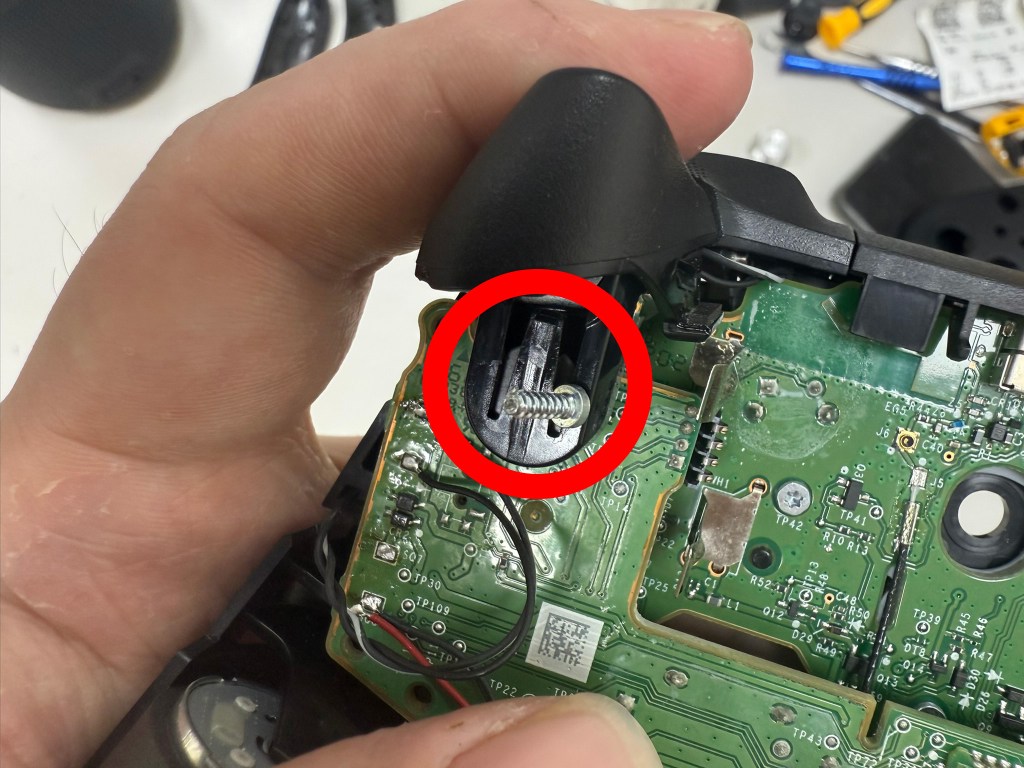

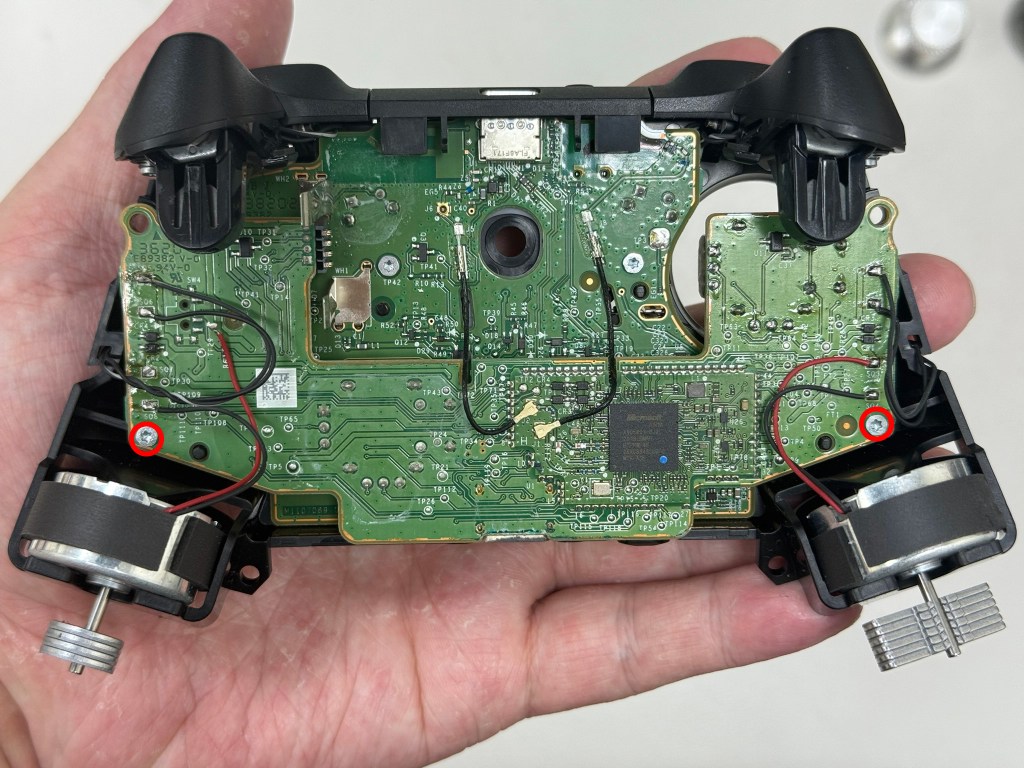

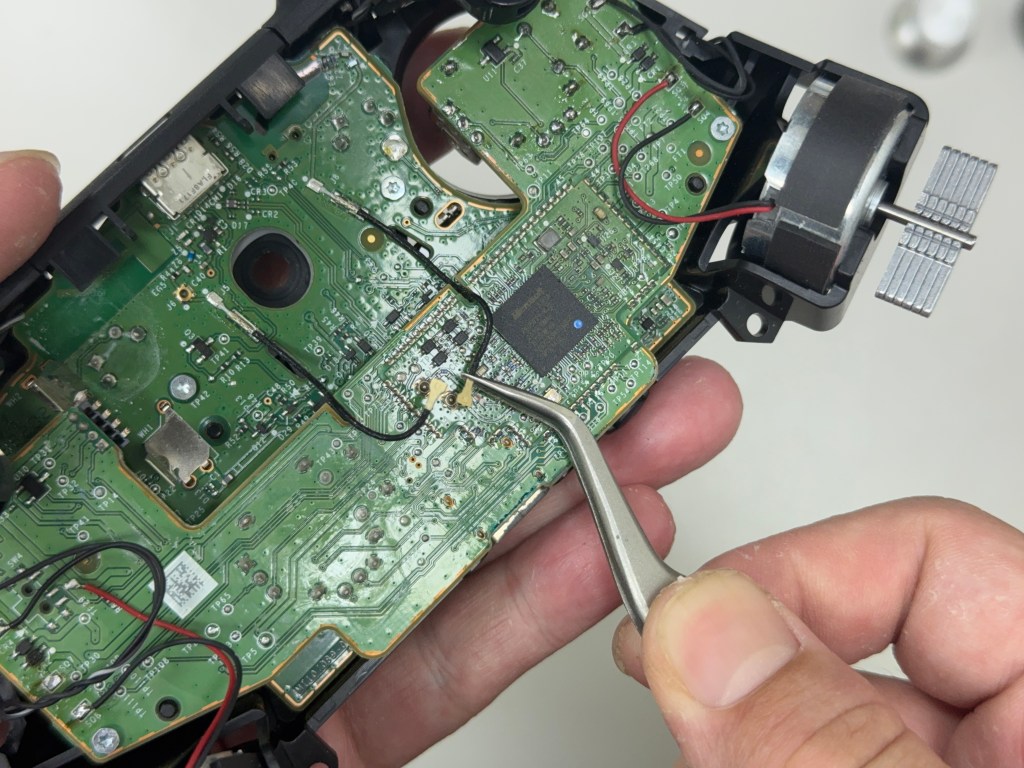

6.先用鑷子將天線取下，再用 T6 星型螺絲起子 取下 上半部主板的 2顆 星型螺絲(六角螺絲)

7.螺絲取下之後，用電烙鐵 將 馬達的電線都解焊掉，不然 上半部的主板這樣是沒有辦法取下來的。
電烙鐵溫度 350度，然後 用鑷子夾住線，然後電烙鐵放下去 有看到錫有化開 就可以把馬達的電線移開了

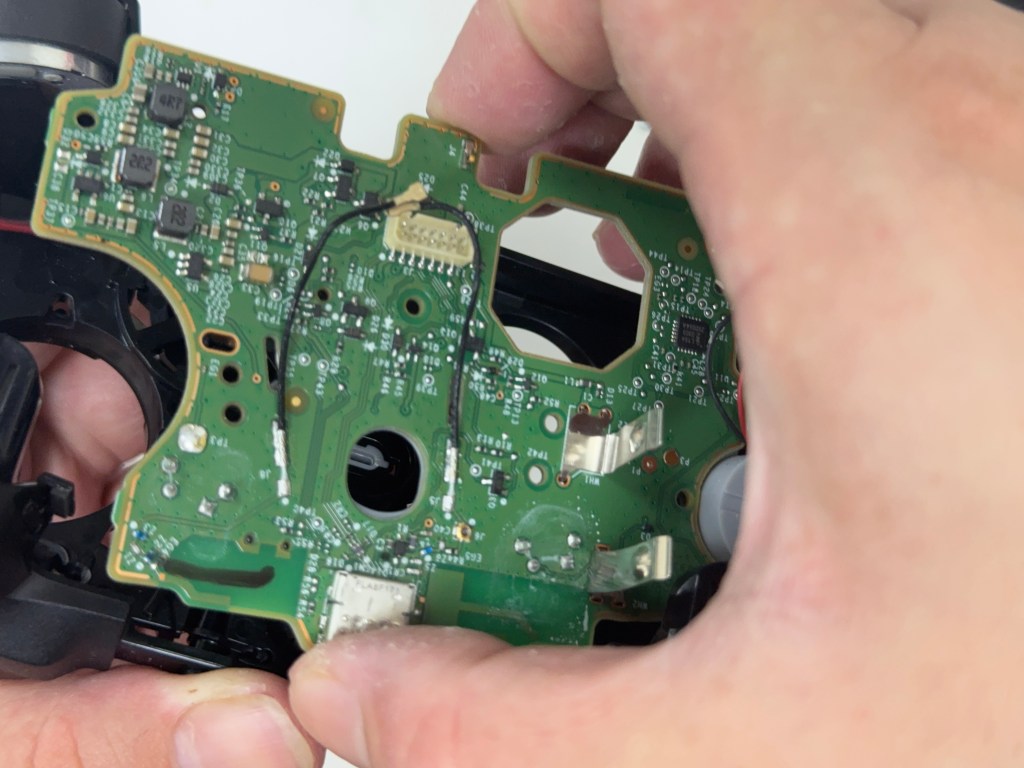

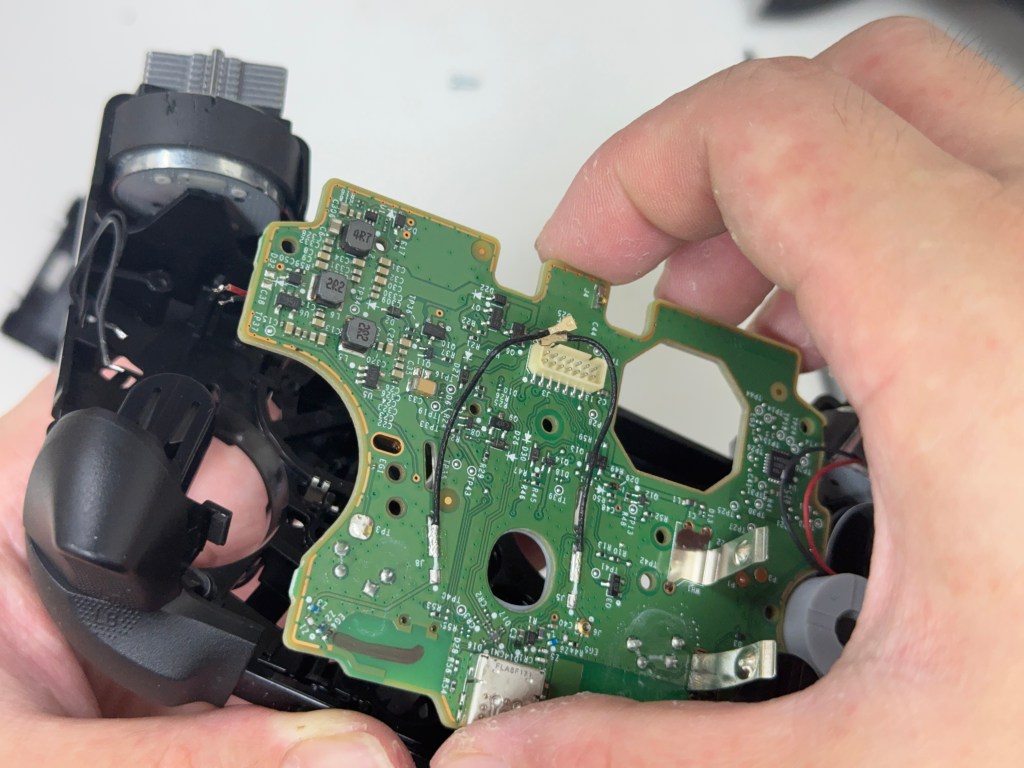

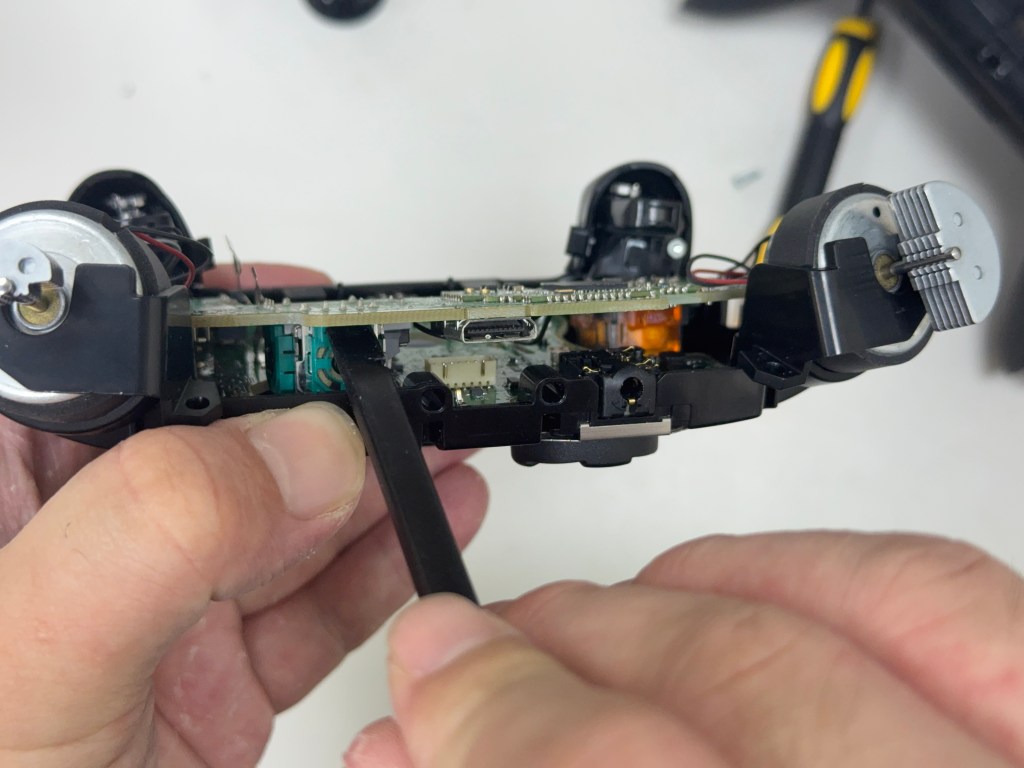

8.用翹棒從底部往上翹，可以看到中間有一個白色的連接座 那個負責連接上半部主板跟下半部主板的。

左搖桿橘色的是 我自己換成 TMR搖桿 來做測試用的(測試 磁阻效應 跟 霍爾板機 會不會因為 永磁體 相斥的問題 導致 有偏移，事實證明 按壓 LT之後 確實會導致搖桿上的訊號有偏移 但還在搖桿的死區範圍內 所以並不影響遊戲體驗，但如果覺得不想要看到這樣的訊號 就是換成 碳膜搖桿)

9. 這部分排插主要負責接再 下半部 主板的連接座上。

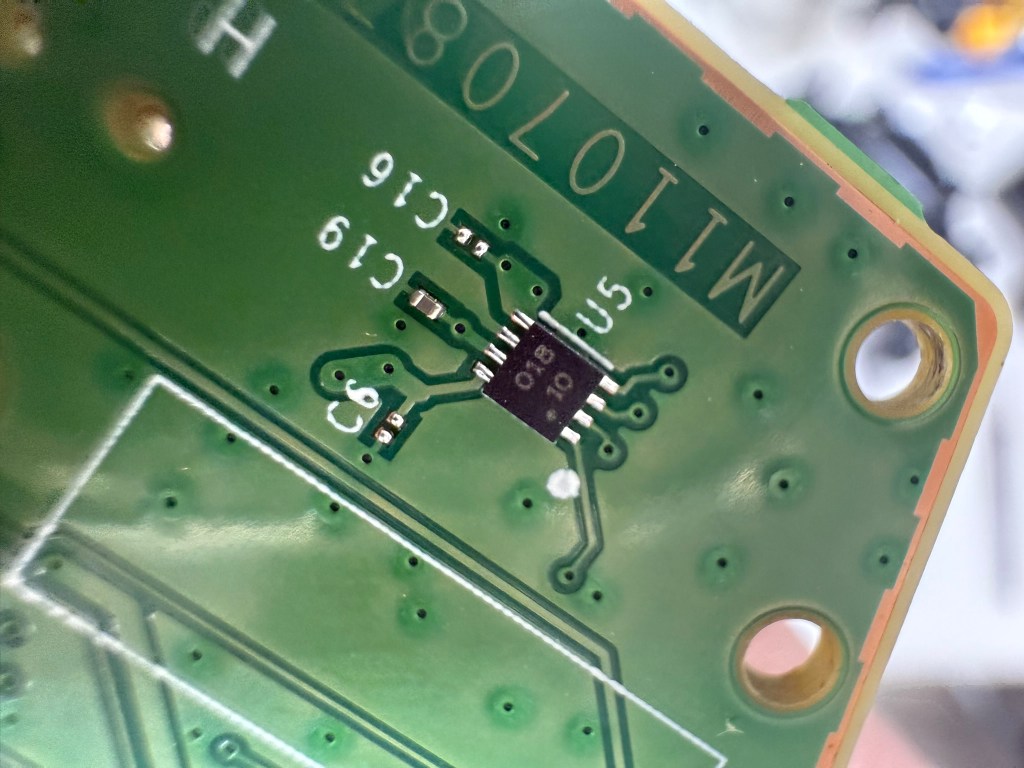

10.IC：01810 ，這兩顆 IC 主要負責震動馬達的

11. IC：L16A 生產公司：NXP

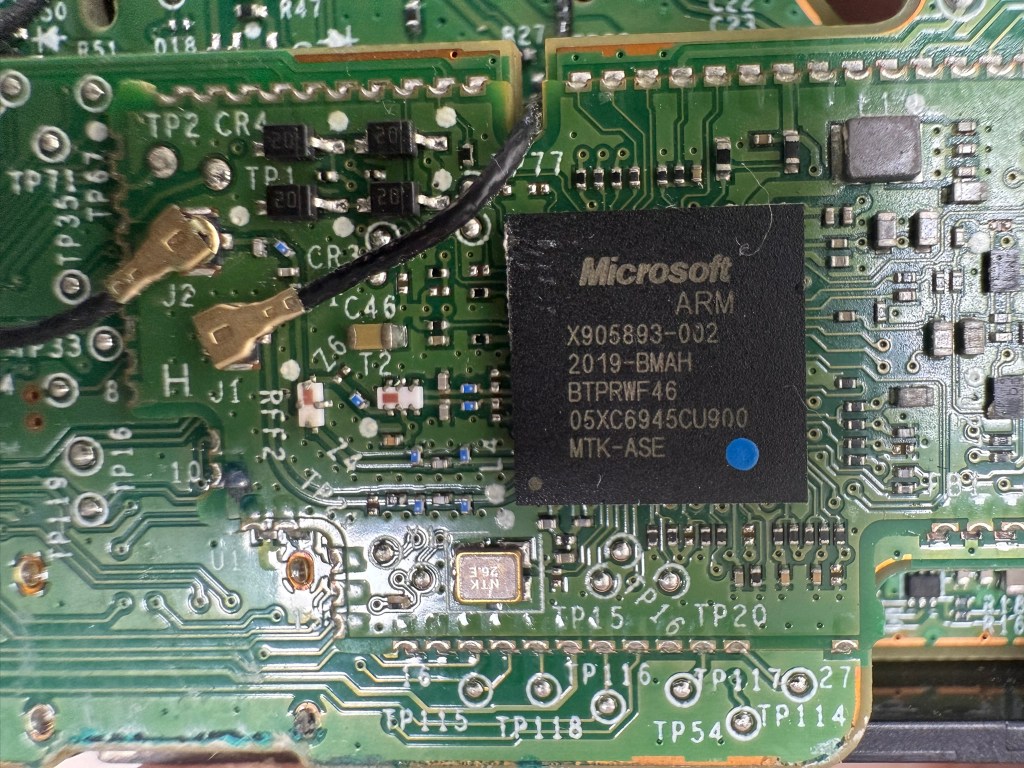

12. 主IC：X905893-002

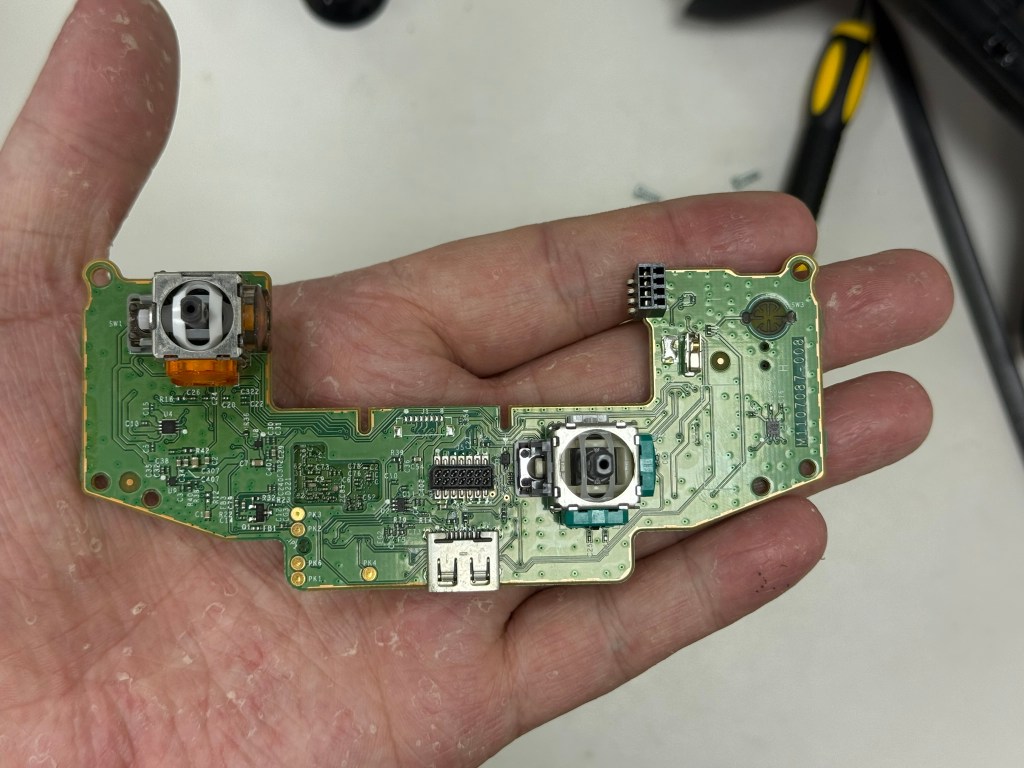

13.搖桿的話，基本上 微軟 任天堂 索尼 三大家都是採用 ALPS的碳膜搖桿，只是電位器上 顏色會有不同。

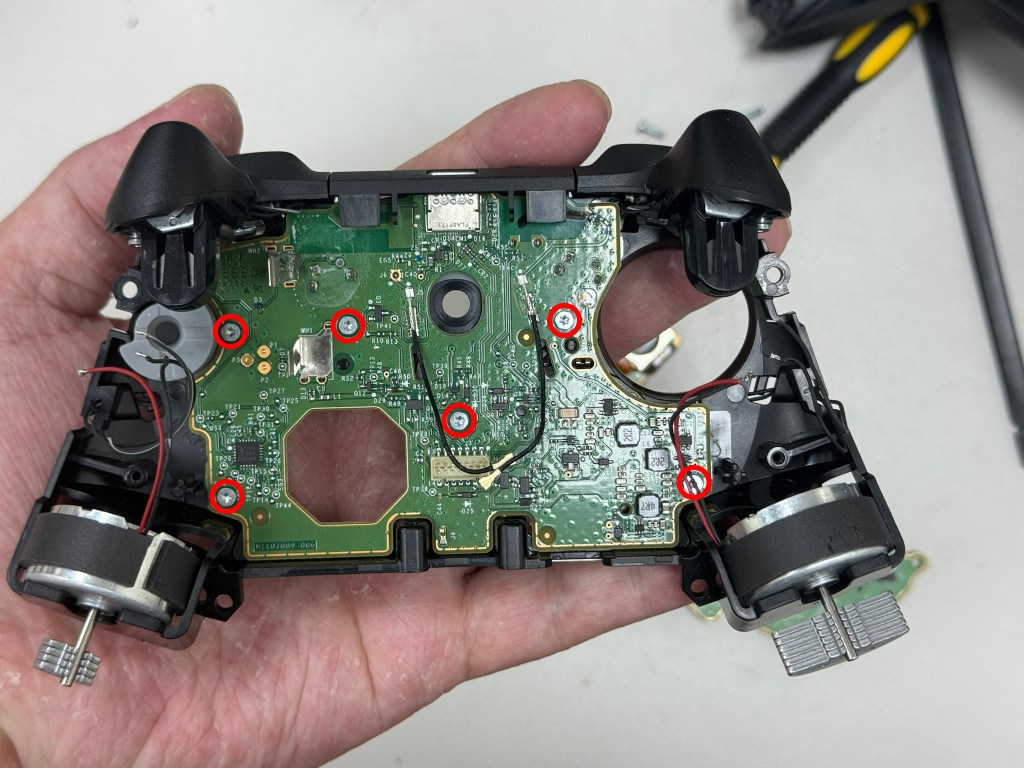

14.取下主板的6顆 星型螺絲(六角螺絲) 用 T6 星型螺絲起子就可以了。

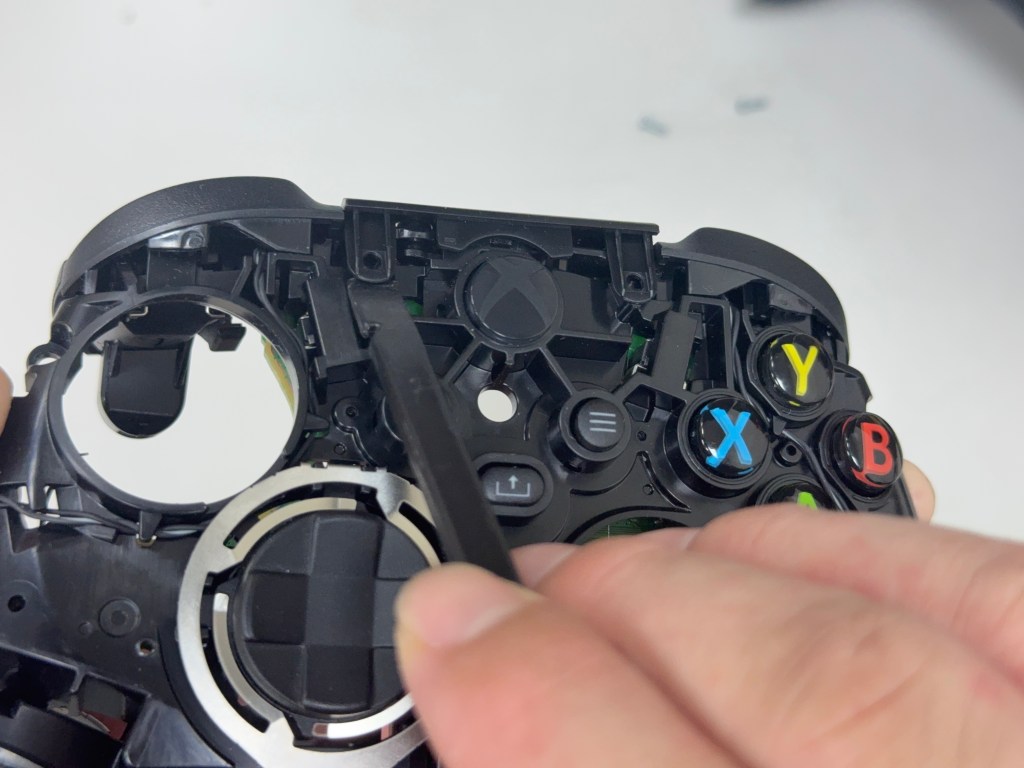

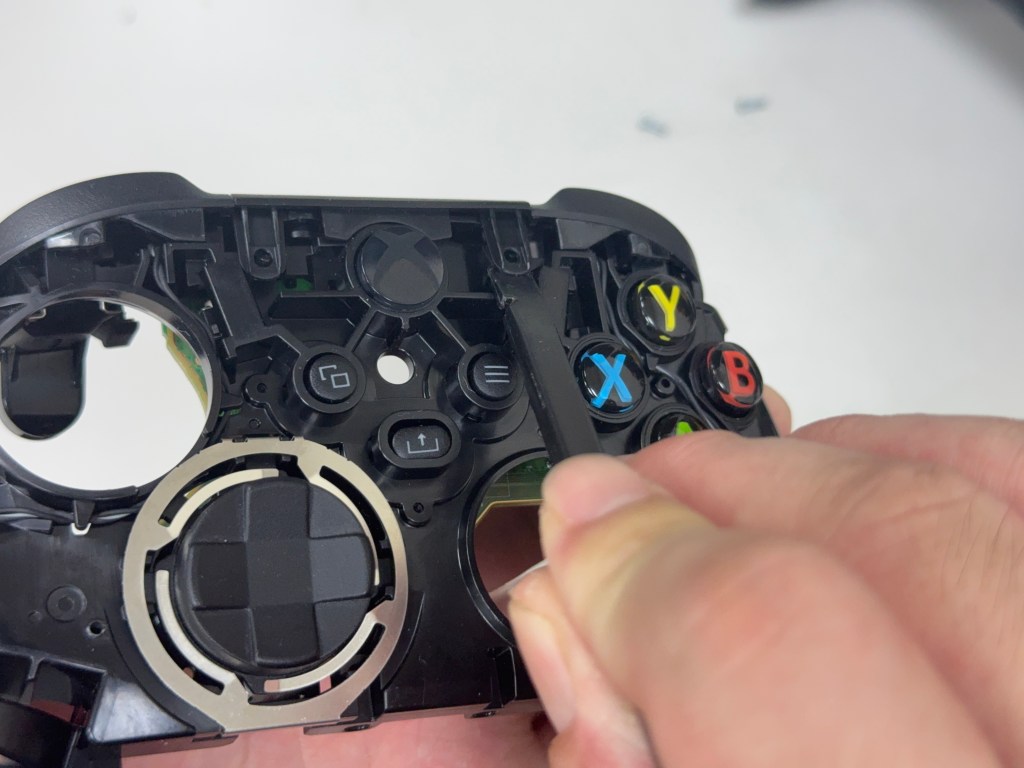

再來就是翻到前面 要把 接口處的檔板，用翹棒將檔板的卡榫給撬開就可了 就可以取下檔板了。
然後主板也就可以取出來了

15.XBOX Series的按鍵膠墊 跟 XBOX ONE S/X手把 還有 XBOX ONE手把 都不相通，請不要買錯了
左下黑色按鍵彈片的話 可以給 XBOX Series S/X手把 還有 XBOX ONE S手把用。

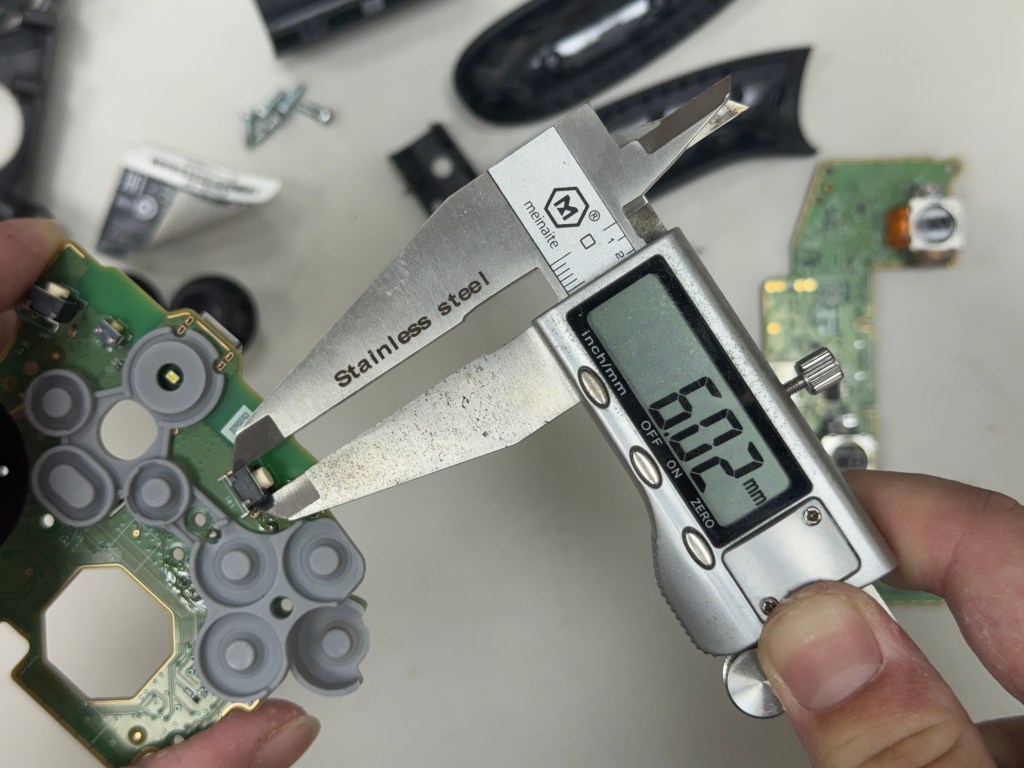

16.微動開關尺寸：6*6*5mm

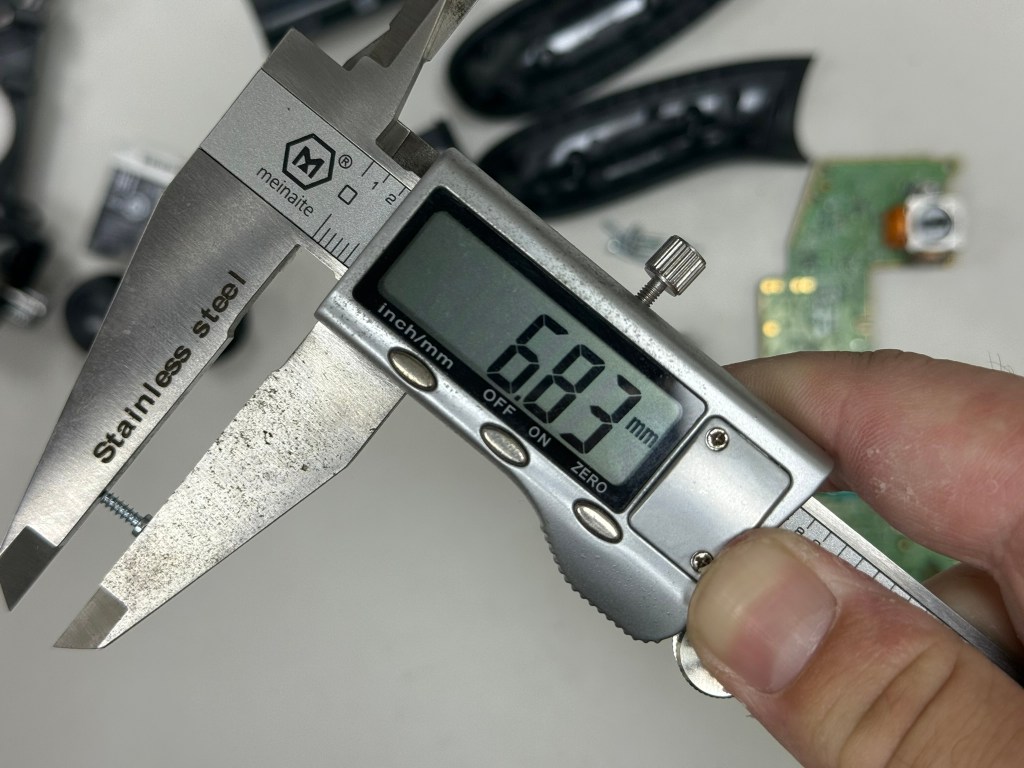

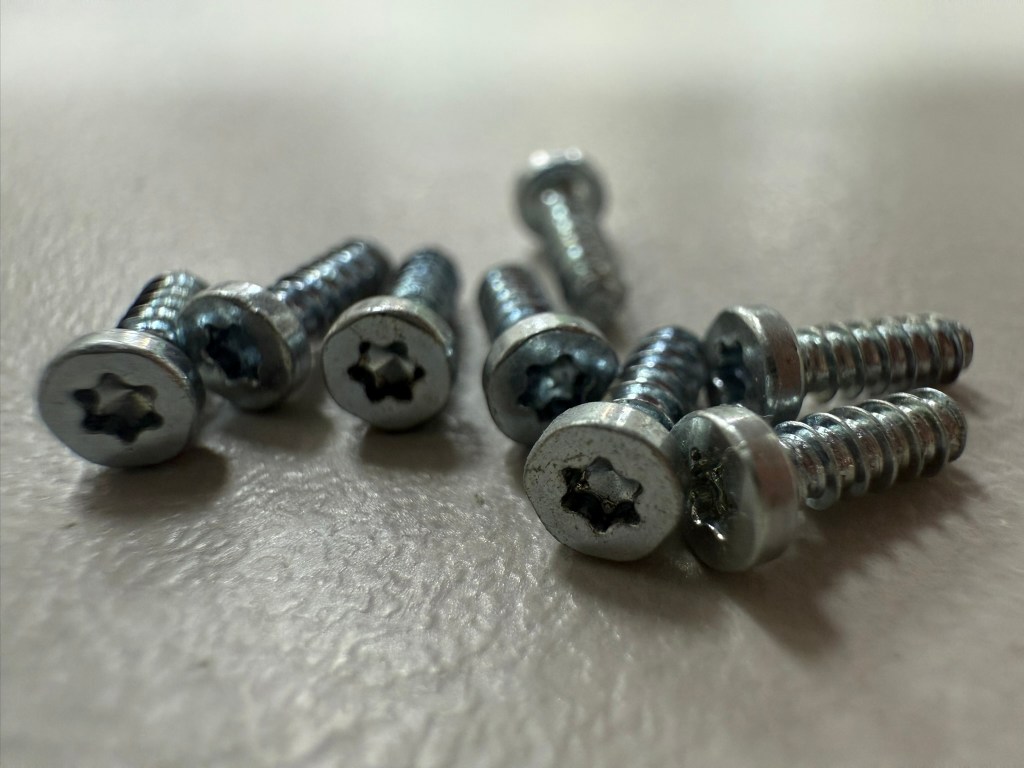

17.內部主板 星型螺絲 螺絲尺寸 長度約6.83mm，頭部外徑約 3.24mm

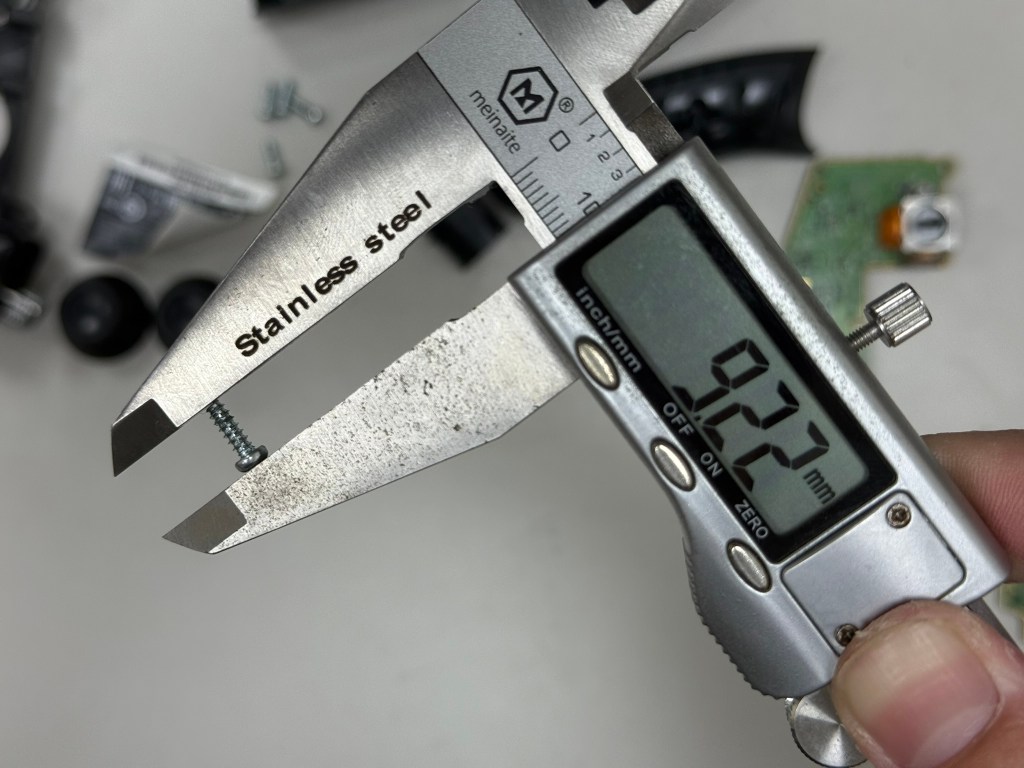

18.外殼 星型螺絲 螺絲尺寸 長度約9.22mm，頭部外徑約 4.35mm

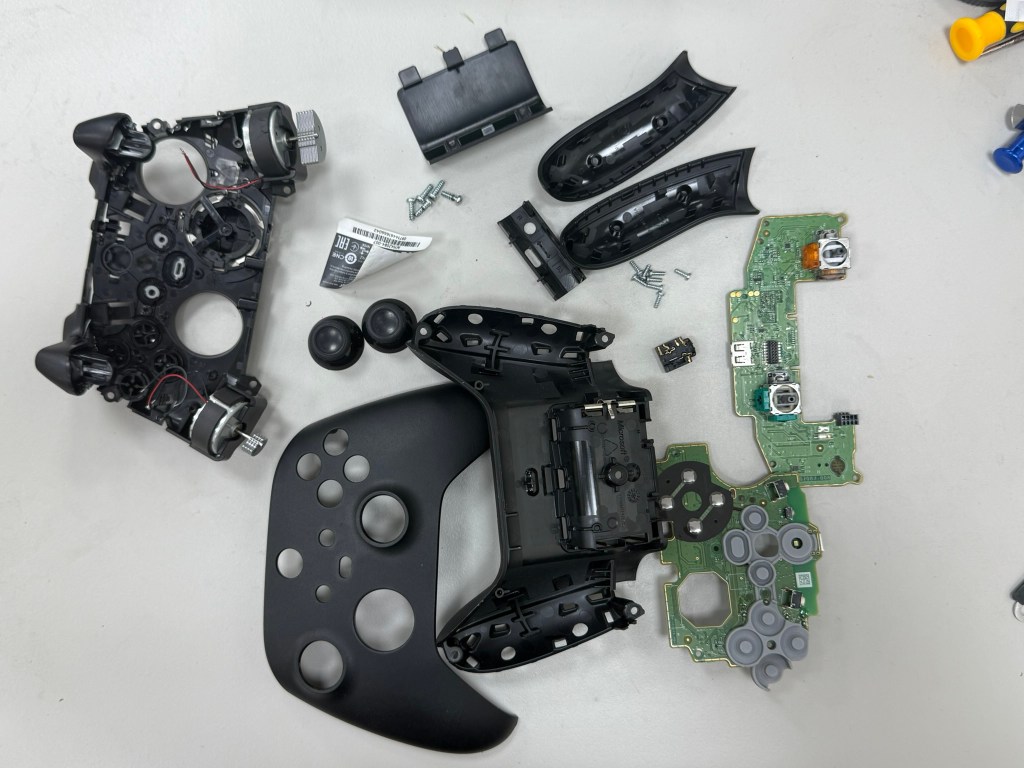

19.完全拆解
