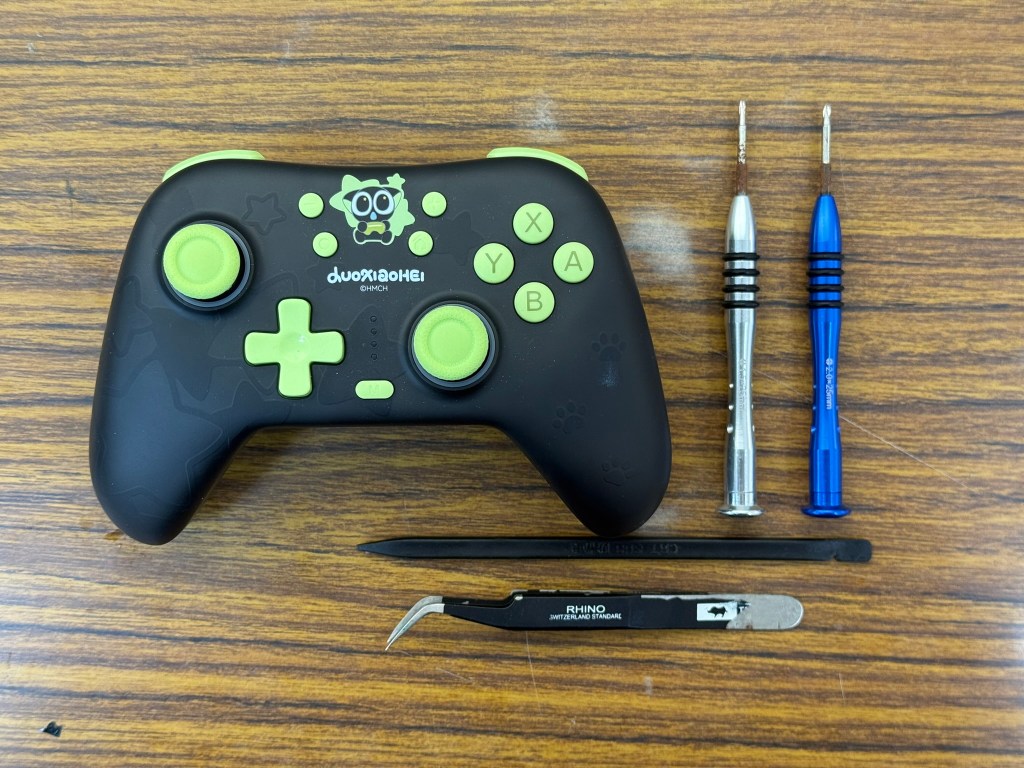

準備工具

• 十字螺絲起子 *1(尺寸1.5 或者 2.0 都可以，看自己用哪個順手)
• 翹棒*1
• 鑷子*1

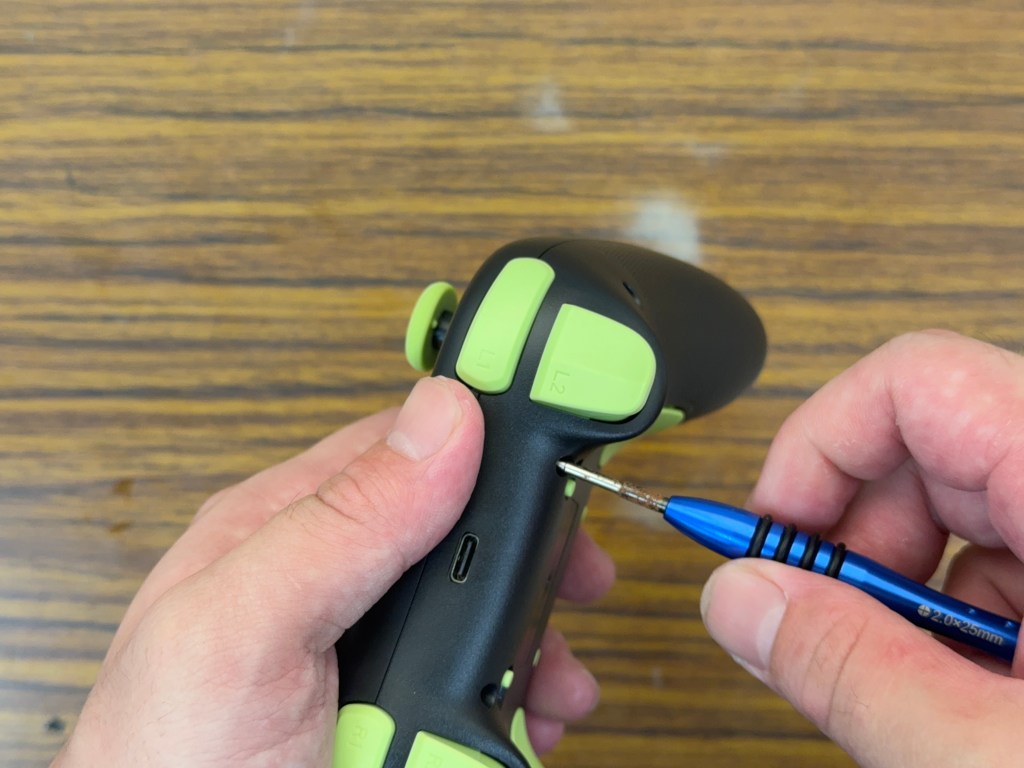

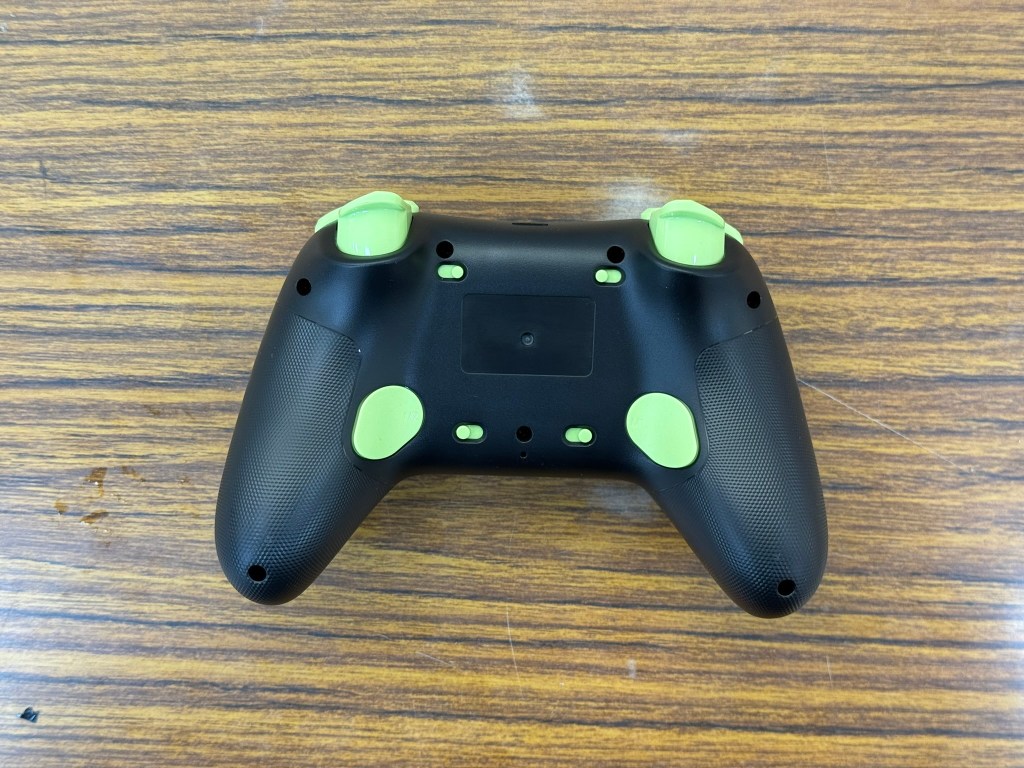

1.先將背部的7顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

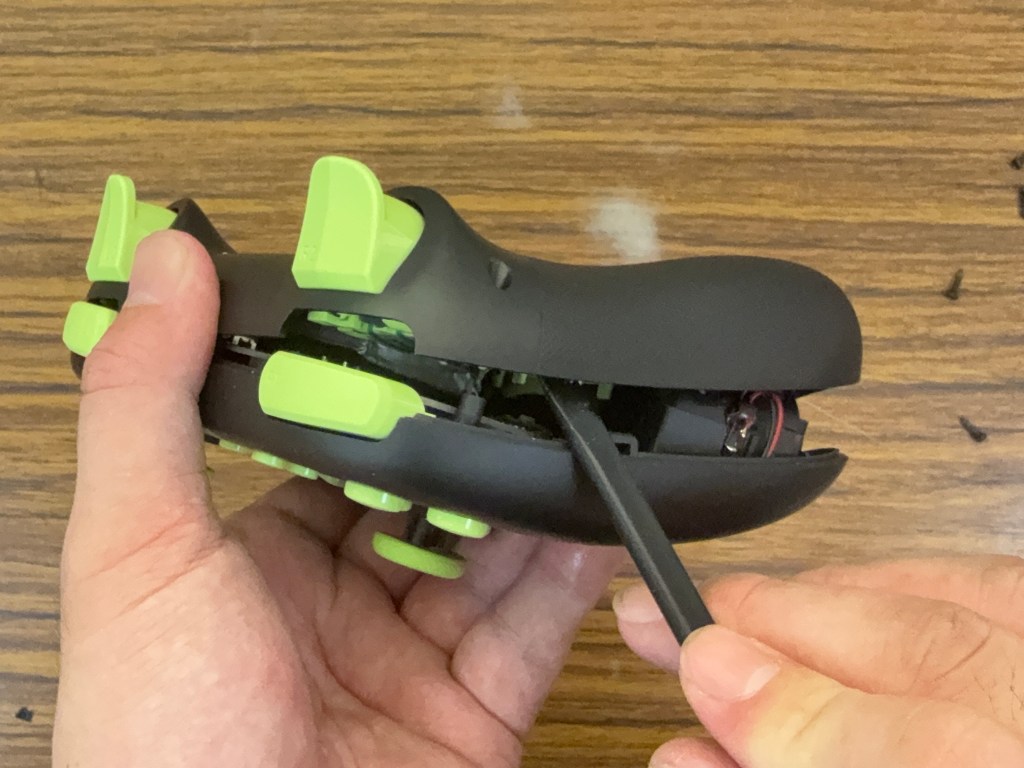

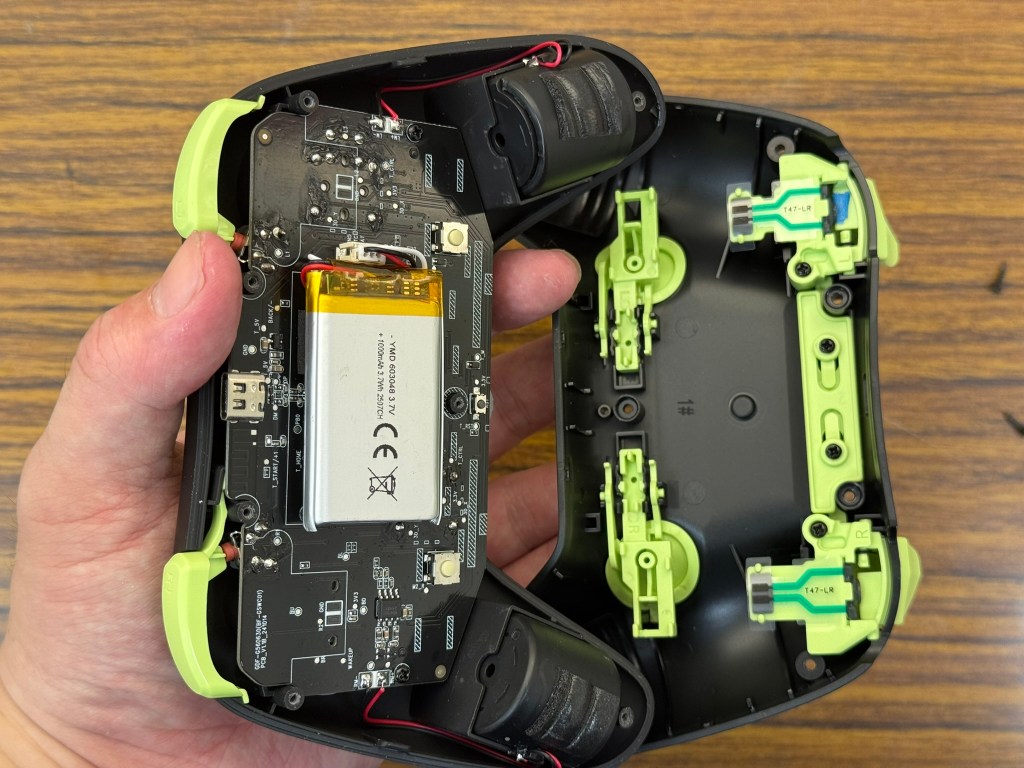

2.用翹棒插入 L鍵 R鍵的縫隙，就可以直接將上下蓋 打開來

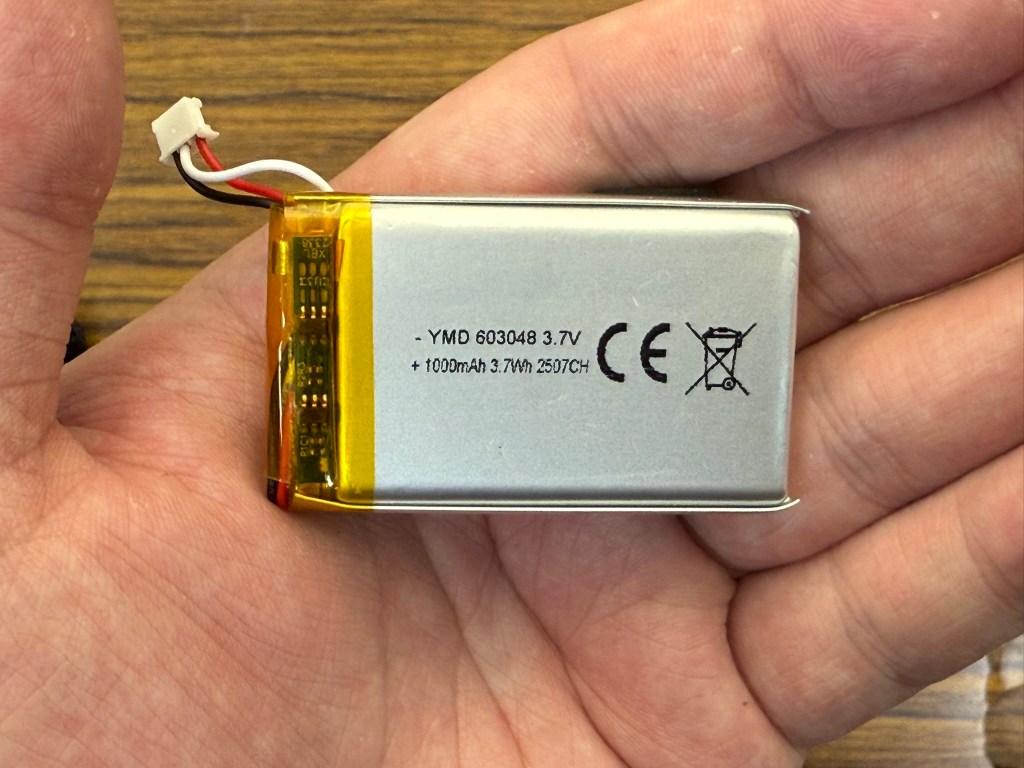

3.先把電池取下來
電池 電壓 3.7V 電池容量 1000mah 3.7Wh

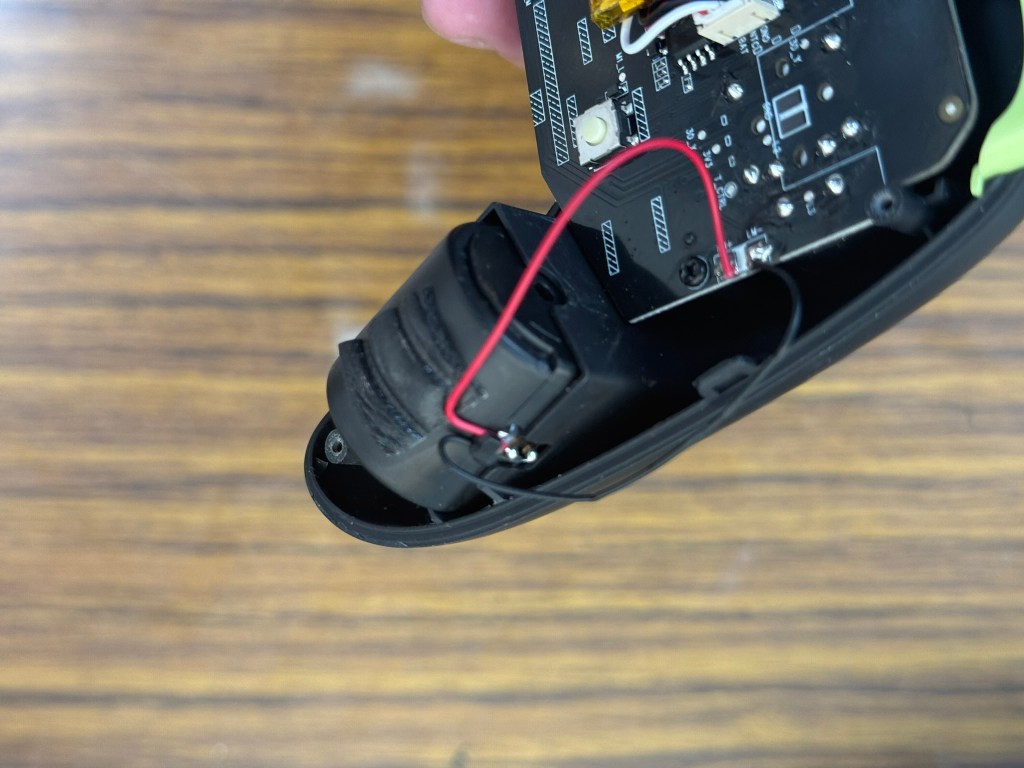

4.馬達的話 外觀看起來很類似 谷粒 金剛3 MAX 的馬達，震感的話 感覺左右兩邊的馬達震動感受 是一樣的 沒有特別分大小，這要再拆開外殼看看

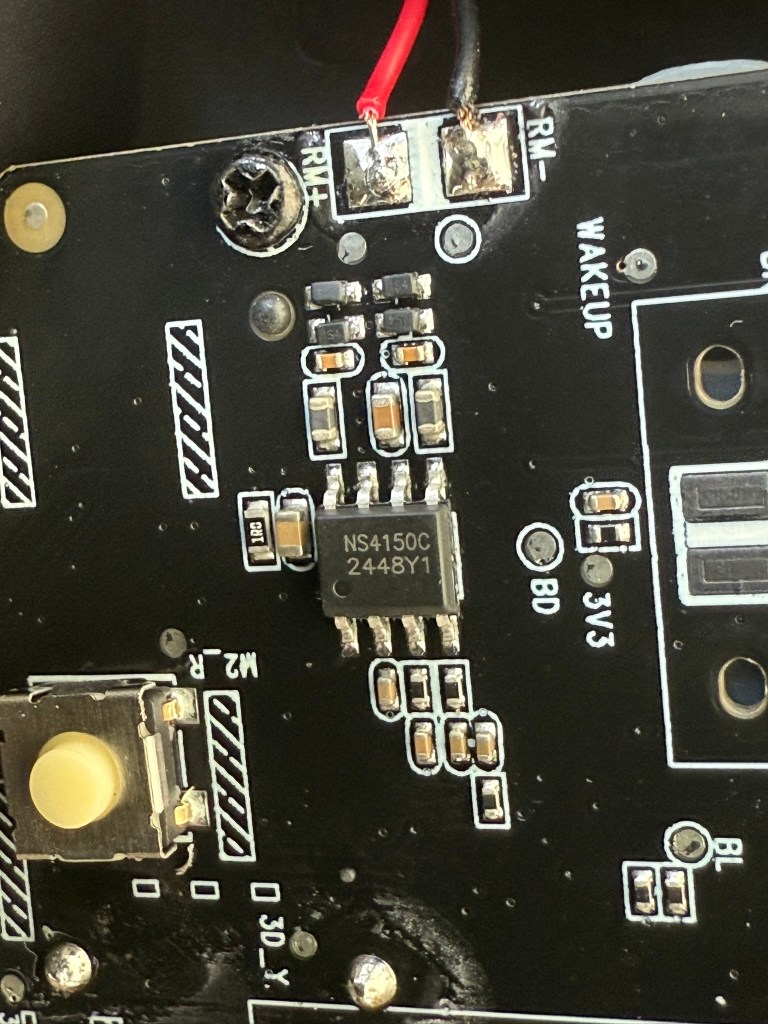

可以看 紅線是接 RM+ 黑線是接 RM-，所以 紅線正極 黑線負極

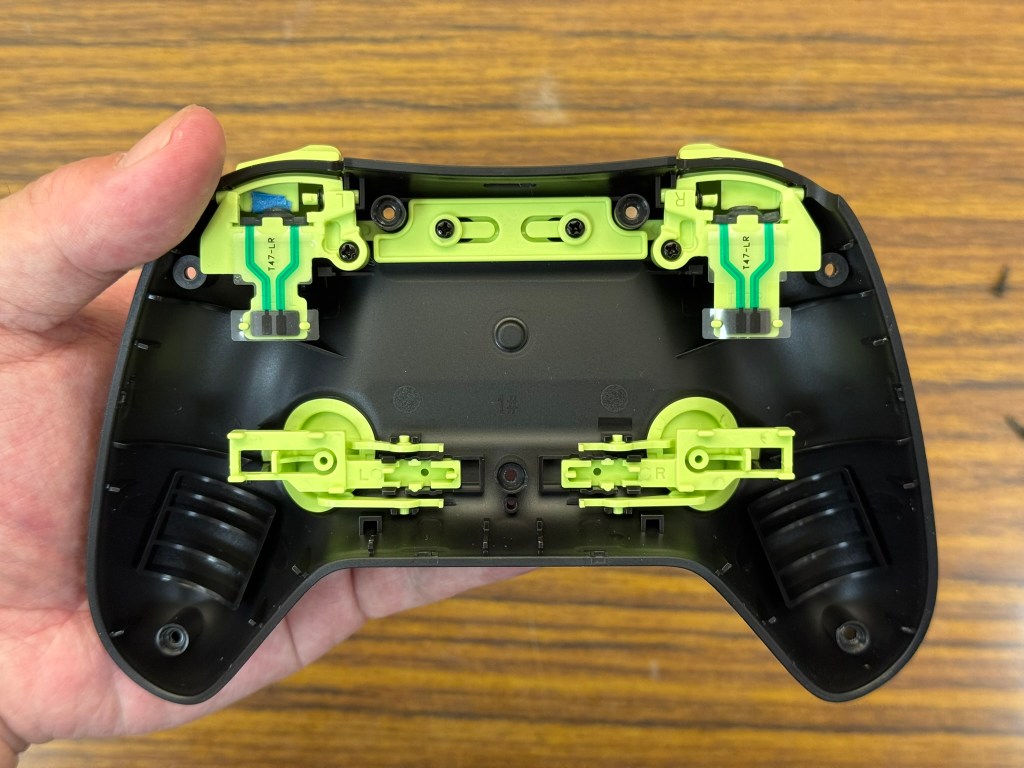

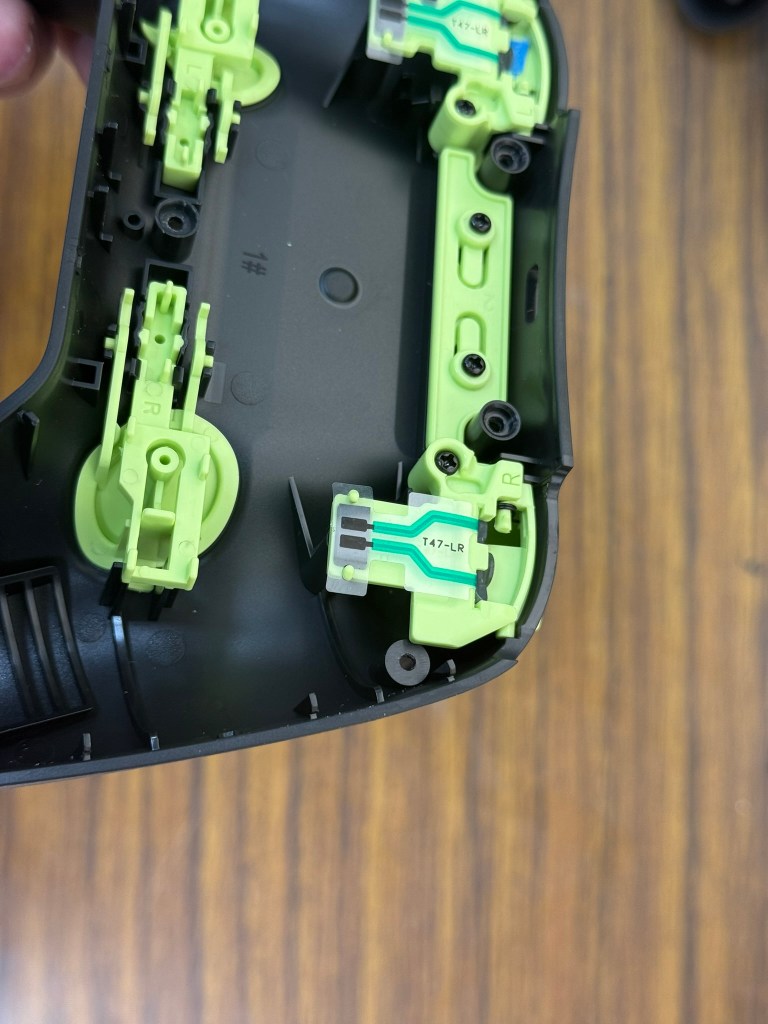

5.L2 R2 觸發的方式挺特別的，用膠墊還有導電膜來去觸發，然後 還可以調整短鍵程 跟 線性兩種，但訊號都是依靠 膠墊加上導電膜

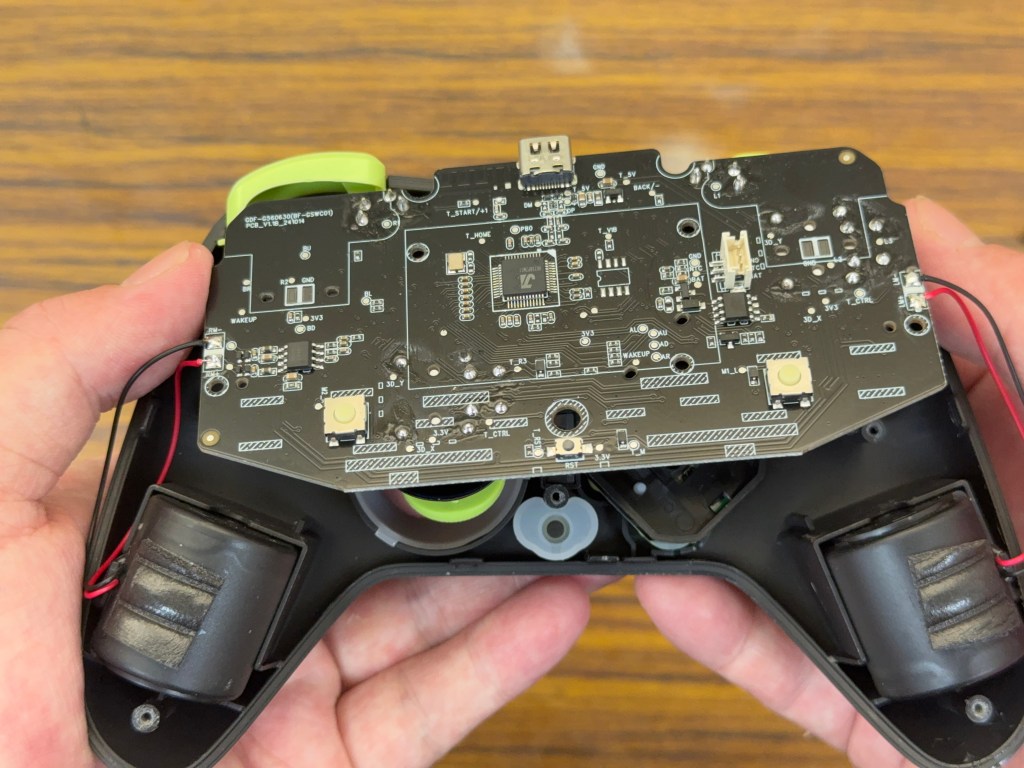

5.將主板的5顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子)
十字1.5(PH000) 十字2.0(PH00)

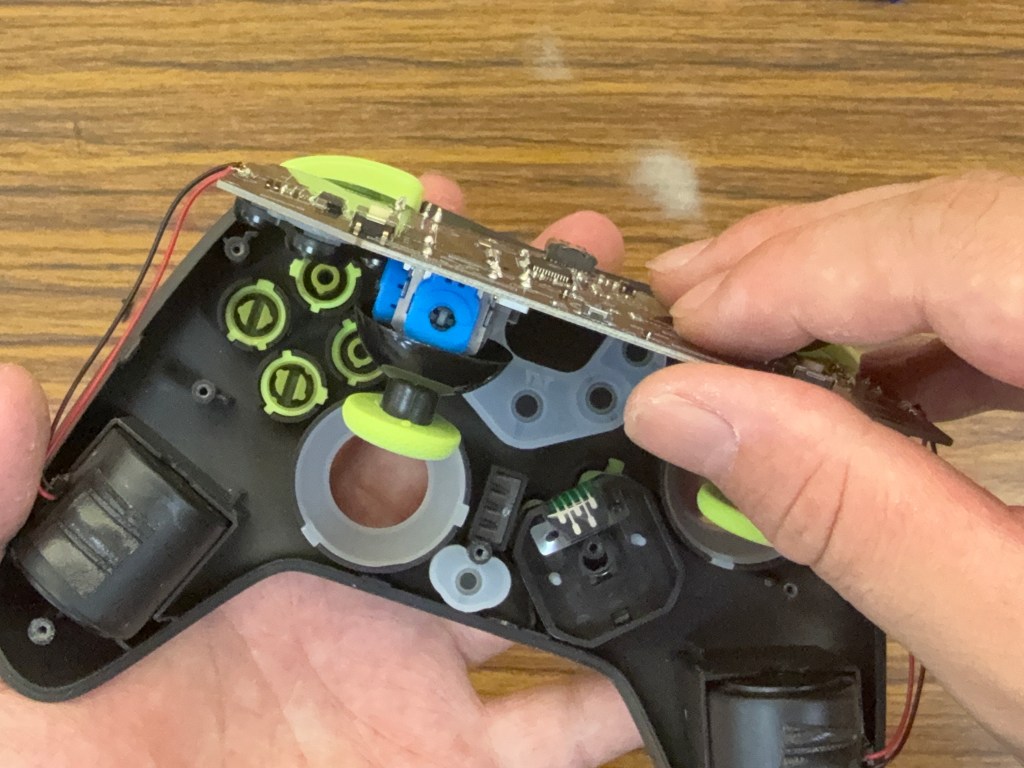

6.用手直接把 主板慢慢地拿起來就可以了

7.取出主板
主板型號：GDF-G560630(BF-GSWC01) V1.1B

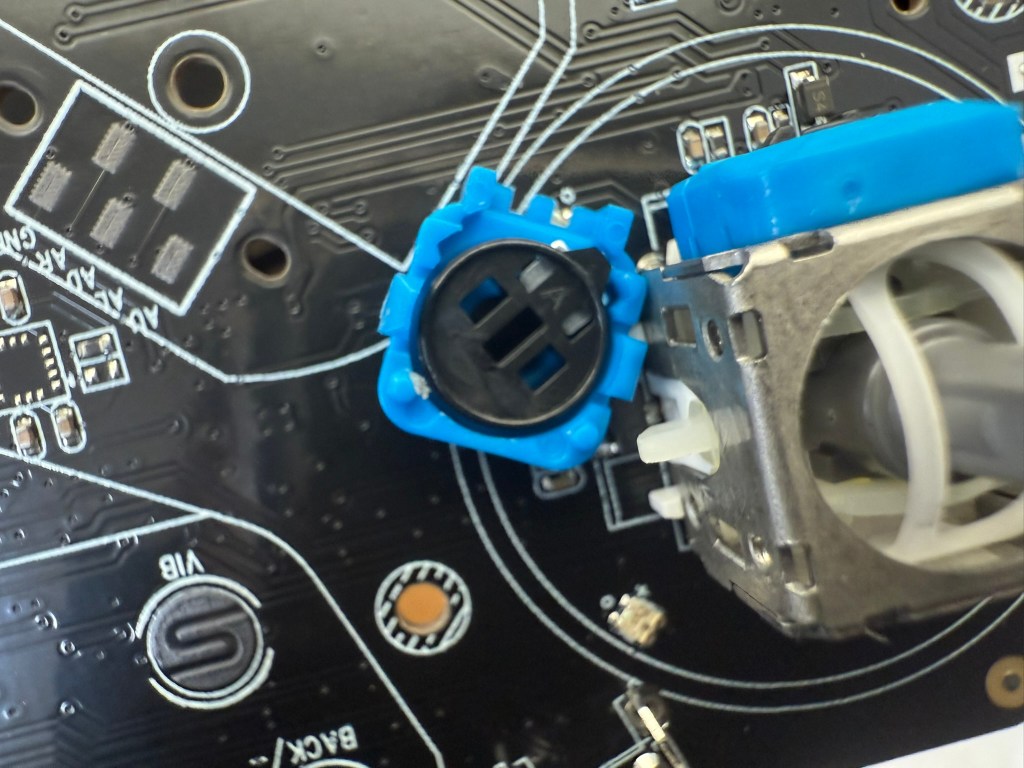

8.搖桿是 霍爾派生產，是 霍爾電磁搖桿，底部是用 霍爾IC 然後 加上電位器(裝上永磁體) 然後霍爾IC 跟永磁體做動之後 就會產生訊號。

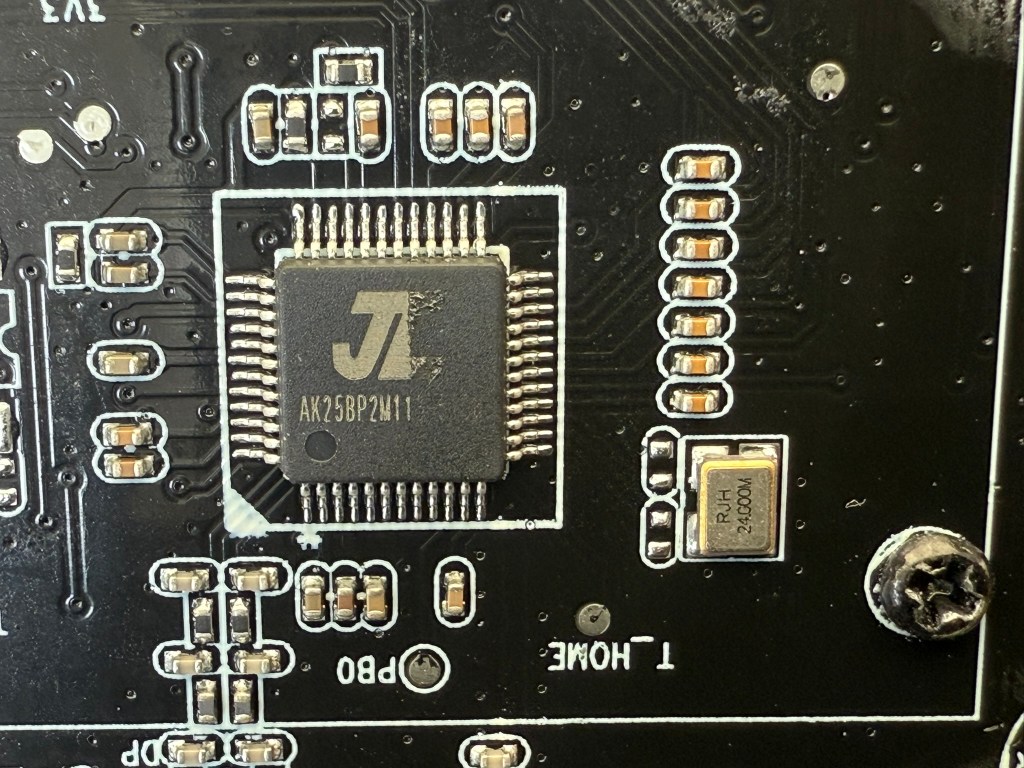

9.主IC：AK24BP2M11 生產公司：杰理芯片
CRYSTAL：24.000MHZ

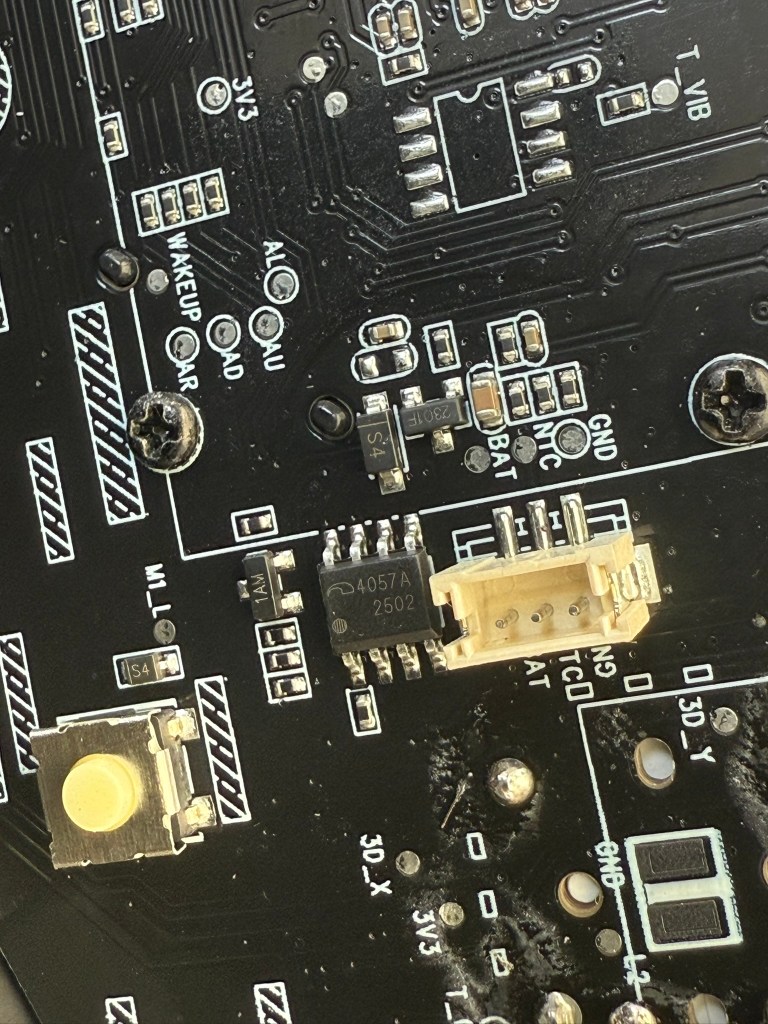

10. 充電 IC：4057A 2502 生產公司：南京微盟电子有限公司

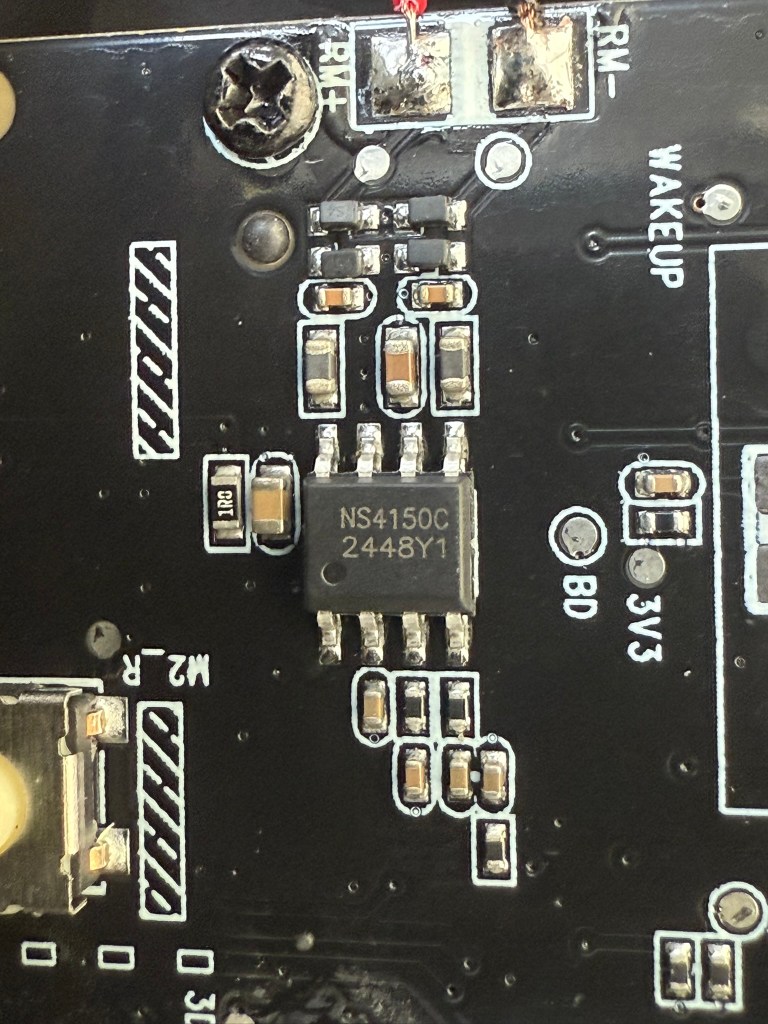

11.馬達 IC：NS4150C 2448Y1 生產公司：深圳市纳芯威科技有限公司

12.按鍵膠墊 基本上都是特製的，而 十字鍵 更特別 按鍵膠墊 + 導電膜 由導電膜來對應 主板上的點位 來傳輸訊號 如果沒有放好 按壓十字鍵是不會有訊號的，ABXY 膠墊 還特別多了一層的 塑膠殼；不確定是不是為了墊高？

13.完整拆解
